Dari 4-inci kepada 8-inci: Satu Dekad Pertumbuhan Semikonduktor SiC

Pada 2013, industri bertanya sama ada silikon karbida boleh dikomersialkan sama sekali. Sepuluh tahun kemudian, SiC menguasai EV dan tenaga boleh diperbaharui — dan persaingan sebenar telah beralih kepada bahan, peralatan dan hasil pembuatan. Dalam satu dekad, wafer SiC berkembang daripada 4 inci kepada 8 inci apabila peralatan epitaksi maju dalam langkah. Di sebalik wafer itu sendiri, salutan CVD SiC, Solid CVD SiC, dan salutan TaC kini mengekalkan suhu tinggi, peralatan tahan kakisan berjalan dengan pasti. VETEK Semiconductor membekalkan ketiga-tiga penyelesaian bahan untuk pembuatan SiC berskala.

Dekad Transformasi SiC: Daripada Bahan Makmal kepada Semikonduktor Kuasa Aliran Perdana

SiC telah beralih daripada bahan makmal yang menjanjikan pada tahun 2013 kepada teknologi arus perdana yang menyokong EV, elektronik kuasa dan penukaran tenaga hari ini — dan tumpuan industri telah beralih daripada membuktikan teknologi kepada menguasai pembuatan secara berskala.

Jadual di bawah meringkaskan cara keutamaan industri SiC berubah sepanjang dekad yang lalu.

2013 vs. Hari Ini: Bagaimana Tumpuan Industri SiC Telah Beralih

Cabaran Teras Pengkomersilan SiC: Teknologi Epitaksi

Peralatan epitaksi sentiasa menjadi halangan teknikal untuk pengkomersilan SiC — kemajuan industri boleh dijejaki terus melalui evolusi reaktor epitaksi, daripada platform awal 6 inci kepada sistem 150mm/200mm automatik hari ini.

Pada tahun 2013, pengkomersilan SiC semakin pesat, dan pembuat peralatan bersaing terutamanya sekitar keupayaan epitaksi SiC 6 inci (150mm). Semiconductor Today melaporkan beberapa sistem perwakilan pada masa itu:

Peralatan Epitaxy SiC Wakil, 2013

Sistem awal ini direka bentuk untuk menyelesaikan empat masalah: mencapai epitaksi SiC 6 inci, meningkatkan keseragaman lapisan epitaxial, menurunkan ketumpatan kecacatan dan memenuhi keperluan pengkomersialan peranti kuasa awal.

Memandangkan penggunaan EV, infrastruktur pengecasan EV, sistem suria-tambah-storan dan pasaran kuasa industri berkembang dengan pesat, permintaan untuk peranti SiC meningkat dengan sewajarnya — dan peralatan epitaksi berkembang daripada platform R&D kelompok kecil kepada sistem generasi seterusnya yang dibina untuk pembuatan berskala besar. Platform perwakilan hari ini termasuk:

Peralatan Epitaksi SiC Wakil, Hari Ini

Dari 4-inci hingga 8-inci: Cara Penskalaan Wafer Mengurangkan Kos dan Menaikkan Keluaran

Setiap peningkatan dalam diameter wafer SiC — daripada 4 inci hingga 6 inci, dan kini ke arah 8 inci — wujud untuk meningkatkan output setiap wafer dan mengurangkan kos pembuatan, dan industri kini berada di tengah-tengah peralihan 6 inci hingga 8 inci.

Pada tahun 2013, industri SiC sedang berusaha untuk beralih daripada wafer 4 inci kepada 6 inci. Syarikat termasuk Cree, Dow Corning, Showa Denko, dan Norstel semuanya mengembangkan substrat SiC 6 inci dan kapasiti epitaksi mereka pada masa itu. Matlamat untuk beralih kepada wafer yang lebih besar adalah mudah: meningkatkan output setiap wafer, kos pembuatan yang lebih rendah dan meningkatkan kebolehskalaan seluruh industri.

Lebih sedekad berlalu, logik yang sama kini memacu peralihan daripada 6 inci kepada 8 inci. GlobalWafers, pembuat wafer silikon ketiga terbesar di dunia, telah menyatakan bahawa pengeluaran wafer SiC 8-inci di seluruh industri akan mempercepatkan secara mendadak sehingga 2025–2026 — peralihan yang dianggap tidak realistik hanya dua tahun sebelumnya (GlobalWafers, 2023). Onsemi dan Resonac juga telah menyasarkan 2025 untuk melayakkan dan meningkatkan substrat SiC 8-inci dan wafer epitaxial (Berita Semikonduktor Kompaun, 2024).

Perkara Berubah Apabila Wafer SiC Semakin Besar

Memandangkan diameter wafer dan keperluan kualiti meningkat, bahan dan komponen peralatan yang digunakan sepanjang proses pembuatan telah menjadi penentu kepada kemajuan SiC seperti wafer itu sendiri.

Beyond the Wafer: Mengapa Komponen Peralatan Penting Sama Seperti Cip SiC

Wafer SiC, MOSFET dan modul kuasa mendapat kebanyakan perhatian, tetapi komponen peralatan di dalam epitaksi dan reaktor pertumbuhan kristal menghadapi keadaan yang sama melampau — dan grafit tradisional sahaja tidak lagi mencukupi untuk memenuhi keperluan hari ini.

Perbincangan industri SiC cenderung tertumpu pada tiga perkara: wafer SiC, MOSFET SiC dan modul kuasa. Dalam amalan, komponen peralatan yang digunakan untuk mengeluarkannya adalah sama penting. Di dalam reaktor epitaksi, relau pertumbuhan kristal, dan proses semikonduktor suhu tinggi yang lain, komponen dalaman mesti tahan:

• Persekitaran suhu ultra tinggi

• Gas proses menghakis seperti H₂ dan HCl

• Keperluan kebersihan yang ketat untuk mengelakkan pencemaran wafer

Grafit tradisional menawarkan prestasi terma yang kuat, tetapi penggunaan berpanjangan ia terdedah kepada kakisan permukaan, penjanaan zarah dan hayat perkhidmatan yang dipendekkan — kesemuanya secara langsung mengancam hasil wafer dan konsistensi proses. Ini adalah jurang yang teknologi salutan CVD SiC telah semakin melangkah untuk ditutup.

Salutan SiC CVD: Teknologi Di Sebalik Peralatan Suhu Tinggi yang Boleh Dipercayai

Epitaksi SiC dan salutan SiC ialah dua teknologi berbeza untuk tujuan berbeza — epitaksi menjadikan bahan semikonduktor itu sendiri, manakala salutan SiC CVD melindungi peralatan yang mengeluarkannya.

Epitaksi SiC digunakan untuk mengeluarkan bahan semikonduktor. Salutan SiC CVD, sebaliknya, digunakan terutamanya pada komponen dalaman kritikal peralatan semikonduktor, untuk meningkatkan ketahanannya terhadap suhu tinggi dan kakisan.

Epitaksi SiC lwn. SiC Coating: Dua Teknologi Berbeza

Bagaimana Komposit Grafit + SiC Berfungsi

Komponen grafit bersalut CVD SiC kini digunakan secara meluas dalam peralatan epitaksi SiC, peralatan MOCVD, peralatan epitaksi LED dan peralatan rawatan haba RTP/RTA. Mendepositkan lapisan SiC padat pada grafit ketulenan tinggi menggabungkan kekuatan kedua-dua bahan:

Mengapa Grafit + SiC Berfungsi sebagai Komposit

Penyelesaian Bahan SiC Termaju VETEK Semiconductor

Memandangkan semikonduktor generasi ketiga terus berskala, VETEK Semiconductor membekalkan tiga penyelesaian bahan pelengkap — grafit bersalut CVD SiC, Salutan CVD SiC pepejal dan TaC — direka bentuk untuk keperluan terma dan kimia khusus peralatan pembuatan SiC.

Komponen Grafit Bersalut CVD SiC

Komponen grafit bersalut CVD SiC VETEK digunakan dalam SiC Epitaxy Susceptors, Pembawa MOCVD, Pembawa Wafer, Komponen Halfmoon dan Komponen Terma Semikonduktor.

• Salutan SiC ketulenan tinggi

• Keseragaman haba yang sangat baik

• Kestabilan suhu tinggi

• Rintangan kakisan yang kuat

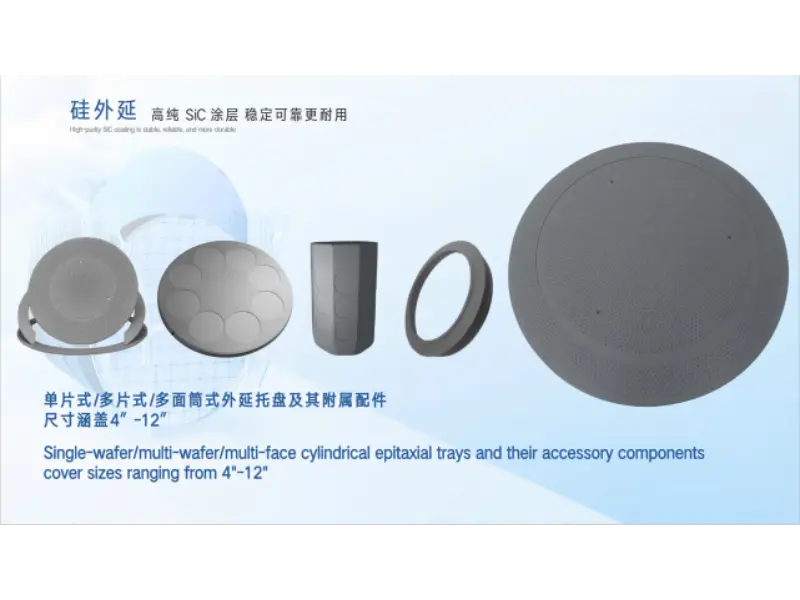

Komponen grafit bersalut VETEK CVD SiC untuk aplikasi haba SiC epitaksi, MOCVD dan semikonduktor.

Komponen SiC CVD pepejal

Untuk proses goresan termaju dan suhu tinggi, Solid CVD SiC memberikan gred prestasi bahan yang lebih tinggi. Aplikasi biasa termasuk Cincin Fokus, Komponen RTP/EPI dan Komponen Proses Plasma.

• Struktur padat dan tidak berliang

• Penjanaan zarah yang sangat rendah

• Rintangan plasma yang sangat baik

• Hayat perkhidmatan yang panjang

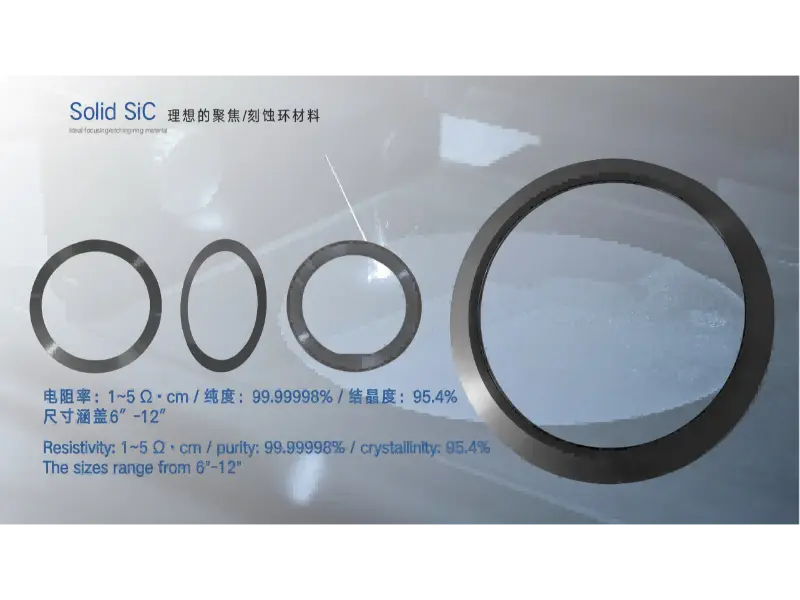

Cincin fokus CVD SiC pepejal dan plasmakomponen proses untuk aplikasi etch dan RTP/EPI lanjutan.

Penyelesaian Salutan TaC

Apabila suhu pertumbuhan kristal SiC terus meningkat, salutan tantalum karbida (TaC) telah menjadi bahan penting untuk medan haba suhu ultra-tinggi. TaC menawarkan kestabilan suhu yang lebih tinggi, rintangan pengoksidaan yang sangat baik dan kestabilan kimia yang luar biasa — sesuai untuk peralatan pertumbuhan kristal SiC, komponen medan haba suhu tinggi dan persekitaran pembuatan semikonduktor generasi ketiga.

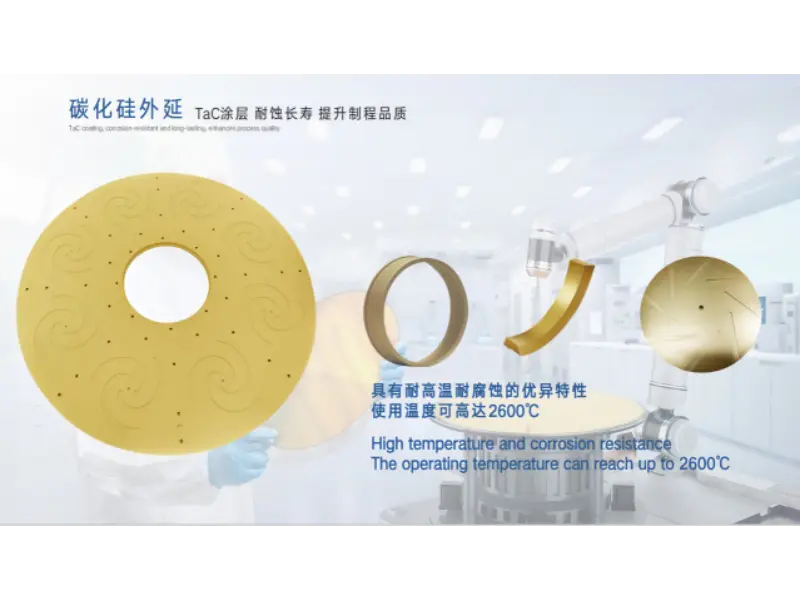

Komponen zon panas bersalut TaC direka bentuk untuk pertumbuhan kristal SiC suhu ultra-tinggi.

Bersama-sama, ketiga-tiga barisan produk ini menangani permintaan terma dan kimia berbeza yang terdapat di seluruh rantaian pembuatan SiC:

Sepintas lalu Tiga Penyelesaian Bahan SiC VETEK

Soalan Lazim

1. Apakah perbezaan antara epitaksi SiC dan salutan SiC?

SiC epitaxy menumbuhkan lapisan silikon karbida kristal untuk membuat wafer dan peranti semikonduktor. Salutan SiC (CVD SiC) mendepositkan lapisan SiC yang nipis dan padat pada grafit atau substrat lain untuk melindungi komponen peralatan daripada haba dan kakisan. Mereka melayani tujuan yang berbeza dalam rantaian pembuatan yang sama.

2. Mengapakah grafit disalut dengan SiC dan bukannya digunakan sendiri?

Grafit kosong mempunyai kekonduksian dan kestabilan terma yang sangat baik, tetapi ia menghakis dan menghasilkan zarah apabila terdedah kepada suhu dan gas tinggi seperti H₂ dan HCl dari semasa ke semasa. Salutan SiC CVD padat menambah kekerasan, rintangan kimia dan kestabilan suhu tinggi sambil mengekalkan prestasi terma grafit.

3. Apakah kegunaan Solid CVD SiC?

SiC CVD pepejal ialah bahan silikon karbida tidak berliang sepenuhnya padat yang digunakan dalam proses goresan termaju dan suhu tinggi, termasuk gelang fokus, komponen RTP/EPI dan bahagian proses plasma — aplikasi yang memerlukan penjanaan zarah yang sangat rendah dan hayat perkhidmatan yang panjang.

4. Mengapakah pertumbuhan kristal SiC memerlukan salutan TaC?

Apabila proses pertumbuhan kristal SiC mendorong ke arah suhu yang lebih tinggi, komponen zon panas memerlukan bahan yang menentang pengoksidaan dan kekal stabil secara kimia di bawah haba melampau. Salutan TaC menawarkan kestabilan suhu yang lebih tinggi daripada grafit sahaja, menjadikannya sangat sesuai untuk relau pertumbuhan kristal SiC dan komponen medan haba suhu tinggi.

5. Mengapakah industri bergerak daripada wafer SiC 6 inci kepada 8 inci?

Wafer yang lebih besar meningkatkan bilangan dadu setiap wafer, yang mengurangkan kos pembuatan setiap cip dan meningkatkan kebolehskalaan. Pembuat wafer dan pembuat cip kini melayakkan substrat SiC 8 inci dan wafer epitaxial untuk memenuhi permintaan yang semakin meningkat daripada EV, tenaga boleh diperbaharui dan elektronik kuasa industri.

Ringkasan: Pembuatan SiC Telah Memasuki Era Persaingan Keupayaan Proses

Soalan penentu industri SiC telah berubah — daripada sama ada bahan itu boleh dikomersialkan, kepada seberapa cekap, bersih dan konsisten bahan itu boleh dihasilkan pada skala.

Pada 2013, persoalan utama industri ialah sama ada SiC boleh dikomersialkan sama sekali. Hari ini, lebih sedekad kemudian, persoalan itu telah menjadi: bagaimanakah produk SiC boleh dihasilkan dengan kecekapan yang lebih tinggi, lebih sedikit kecacatan dan kestabilan yang lebih tinggi?

Memandangkan industri SiC terus berkembang, diameter wafer yang lebih besar, teknologi epitaksi yang dinaik taraf, dan peralatan pembuatan yang dioptimumkan kekal sebagai hala tuju teras pembangunan industri. Pada masa yang sama, salutan CVD SiC ketulenan tinggi, bahan Solid CVD SiC, dan TaC menjadi teknologi utama untuk memastikan kestabilan pembuatan semikonduktor.

VETEK Semiconductor kekal fokus pada bahan semikonduktor termaju, menyediakan penyelesaian bahan yang boleh dipercayai untuk epitaksi SiC, pertumbuhan kristal, dan pembuatan semikonduktor suhu tinggi — menyokong industri semikonduktor generasi seterusnya.

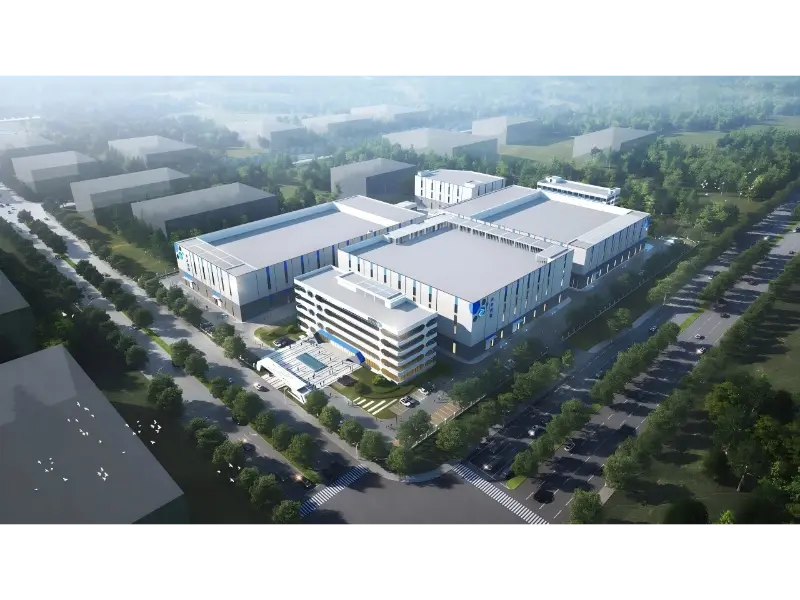

Mengenai VETEK Semiconductor

VETEK Semiconductor mereka bentuk dan mengeluarkan grafit bersalut CVD SiC, Solid CVD SiC, dan komponen salutan TaC untuk epitaksi SiC, MOCVD, pertumbuhan kristal dan peralatan semikonduktor suhu tinggi. Artikel ini disediakan oleh pasukan kejuruteraan bahan VETEK, menggunakan laporan industri daripada Semiconductor Today dan analisis pasaran wafer SiC semasa, dan menggambarkan pengalaman langsung VETEK membekalkan komponen ke dalam barisan pembuatan SiC.

Sumber yang dirujuk: Semiconductor Today (ciri industri 2013); kenyataan awam GlobalWafers (2023); Berita Semikonduktor Kompaun (2024); Analisis harga wafer Patsnap Eureka SiC (2025). Angka dan spesifikasi peralatan untuk produk VETEK adalah berdasarkan dokumentasi produk dalaman.
