Pengarang | Jurutera Nickwu | Jurutera, Bahagian Bahan Termaju, Semikonduktor Vetek

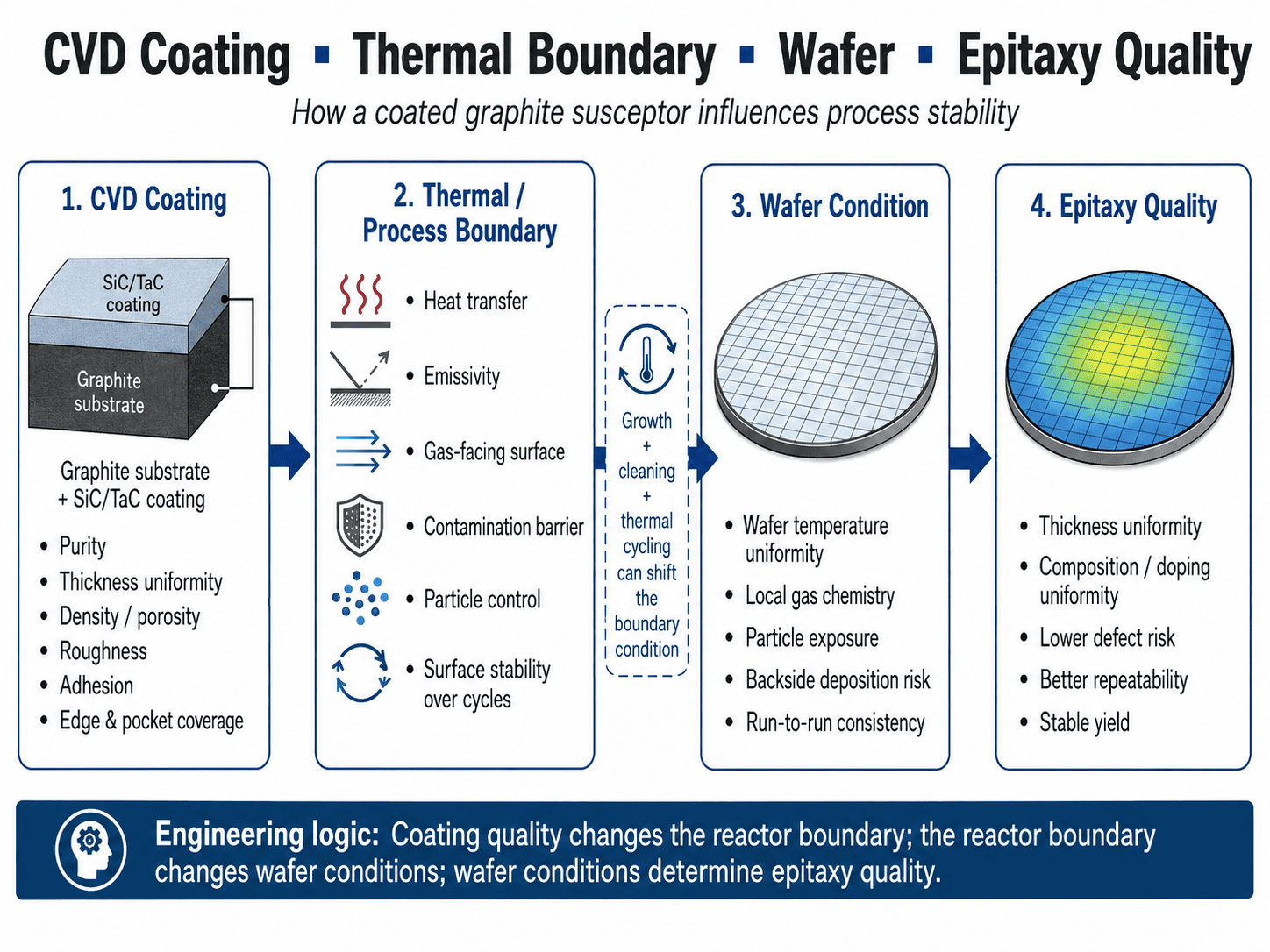

pengenalan: Dalam epitaksi, suseptor grafit bersalut adalah sebahagian daripada sempadan haba, kimia dan pencemaran reaktor. Nilainya bukan terletak pada ketebalan salutan sahaja, tetapi pada seberapa konsisten bahagian siap mengekalkan suhu wafer, kestabilan permukaan dan kebolehulangan melalui kitaran pertumbuhan dan pembersihan.
Kesimpulan teras: Walaupun dengan suhu, tekanan dan aliran gas yang tidak berubah, kekasaran salutan, mendapan, geometri poket atau degradasi antara muka boleh mengubah pemindahan haba dan kimia permukaan. Oleh itu, suseptor bersalut hendaklah dianggap sebagai komponen reaktor kritikal proses, bukan pemegang wafer pasif.
Suhu pertumbuhan biasa menggambarkan beban: GaN MOCVD selalunya berjalan berhampiran 1000–1100°C, epitaksi Si sekitar 1050–1200°C, dan epitaksi SiC kira-kira 1500–1700°C. Suhu wafer bergantung pada kuasa pemanas ditambah geometri susceptor, emisitiviti, kedalaman poket, putaran dan aliran gas.
MOCVD planet menggunakan aliran laminar dan berbilang putaran pembawa untuk meningkatkan ketebalan, komposisi dan keseragaman doping.[1]
Kesimpulan teras: "Salutan 100 μm" bukanlah spesifikasi semikonduktor yang lengkap. Ketumpatan, ketulenan, struktur mikro, kekasaran, CTE, taburan ketebalan, lekatan dan kawalan kecacatan mesti dipertimbangkan bersama, terutamanya pada poket, tepi, lubang dan ciri berbayang di mana pemendapan tempatan mungkin berbeza.
|
Parameter |
CVD SiC |
CVD TaC |
|
Ketumpatan |
~3.2–3.21 g/cm³ |
~14.3 g/cm³ |
|
CTE |
~4.3–4.5×10⁻⁶/K |
~6.3×10⁻⁶/K |
|
Kekerasan |
~40–42 GPa |
~2000 HK |
|
Ketebalan |
~100 μm biasa |
≥20 μm; ~35±10 μm |
|
Kekasaran |
~1–3 μm, bergantung kepada proses |
Bergantung kepada proses |
|
Kesucian |
>6N mungkin |
Bergantung kepada gred |
Rantaian kejuruteraan ialah:
Nisbah suhu / tekanan / gas CVD → pertumbuhan bijirin → ketumpatan / kekasaran / tegasan → hayat salutan.
Tekanan yang lebih tinggi meningkatkan kekasaran dan keliangan, manakala suhu yang berlebihan menghasilkan struktur yang lebih kasar.[3]
Kesimpulan teras: Salutan boleh menjadi tidak boleh diproses sebelum ia kelihatan mengelupas. Ketebalan hanyut, kemelesetan, mendapan atau perubahan kekasaran boleh mengubah pemindahan haba wafer-ke-susceptor dan emisiviti, mewujudkan suhu atau hanyut run-to-run sementara komponen masih kelihatan utuh secara mekanikal.
Imbangan haba wafer:
Qtotal = Qkonduksi + Qradiation + Qconvection
Suseptor bersalut mempengaruhi istilah ini melalui sifat bahan, keadaan permukaan dan geometri. Kedalaman poket penting kerana pembentukan salutan mengubah geometri tempat duduk wafer akhir.
Salutan 100 μm nominal yang berbeza-beza di sekeliling poket boleh menukar kedua-dua laluan terma tempatan dan dimensi akhir. Variasi kecil tidak secara automatik menyebabkan ketidakseragaman, tetapi kedalaman poket selepas salutan haruslah CTQ.
Semasa pengeluaran:
mendapan pertumbuhan + pembersihan + kitaran haba → hanyutan kekasaran/emisiviti → hanyutan sempadan terma → hanyutan suhu wafer → hanyutan kadar pertumbuhan/komposisi.
Oleh itu, jangka hayat komponen harus ditakrifkan oleh had proses—bukan semata-mata dengan "tiada kerosakan yang kelihatan".
Kesimpulan teras: CVD SiC ialah garis asas praktikal untuk banyak bahagian epitaksi Si, GaN dan SiC kerana kematangan, ketulenan dan keserasiannya dengan grafit. TaC menjadi menarik apabila suhu melampau atau kimia yang kaya dengan Si menjadikan kemelesetan SiC sebagai mekanisme pengehad seumur hidup yang disahkan.
|
Tetingkap Proses |
Pilihan Permulaan |
Logik Kejuruteraan |
|
Si epitaksi, ~1050–1200°C |
CVD SiC |
Matang, margin yang mencukupi |
|
GaN MOCVD, ~1000–1100°C |
CVD SiC |
Permukaan pembawa yang ditubuhkan |
|
Epitaksi SiC, ~1500–1700°C |
SiC dahulu; menilai TaC jika hayat terhad |
Keterukan yang lebih tinggi |
|
Serangan kaya Si yang teruk |
Nilaikan TaC |
Margin refraktori yang lebih tinggi |
|
Perkhidmatan zon panas >2000°C |
TaC sangat dipertimbangkan |
Kestabilan SiC mungkin mengehadkan hayat |

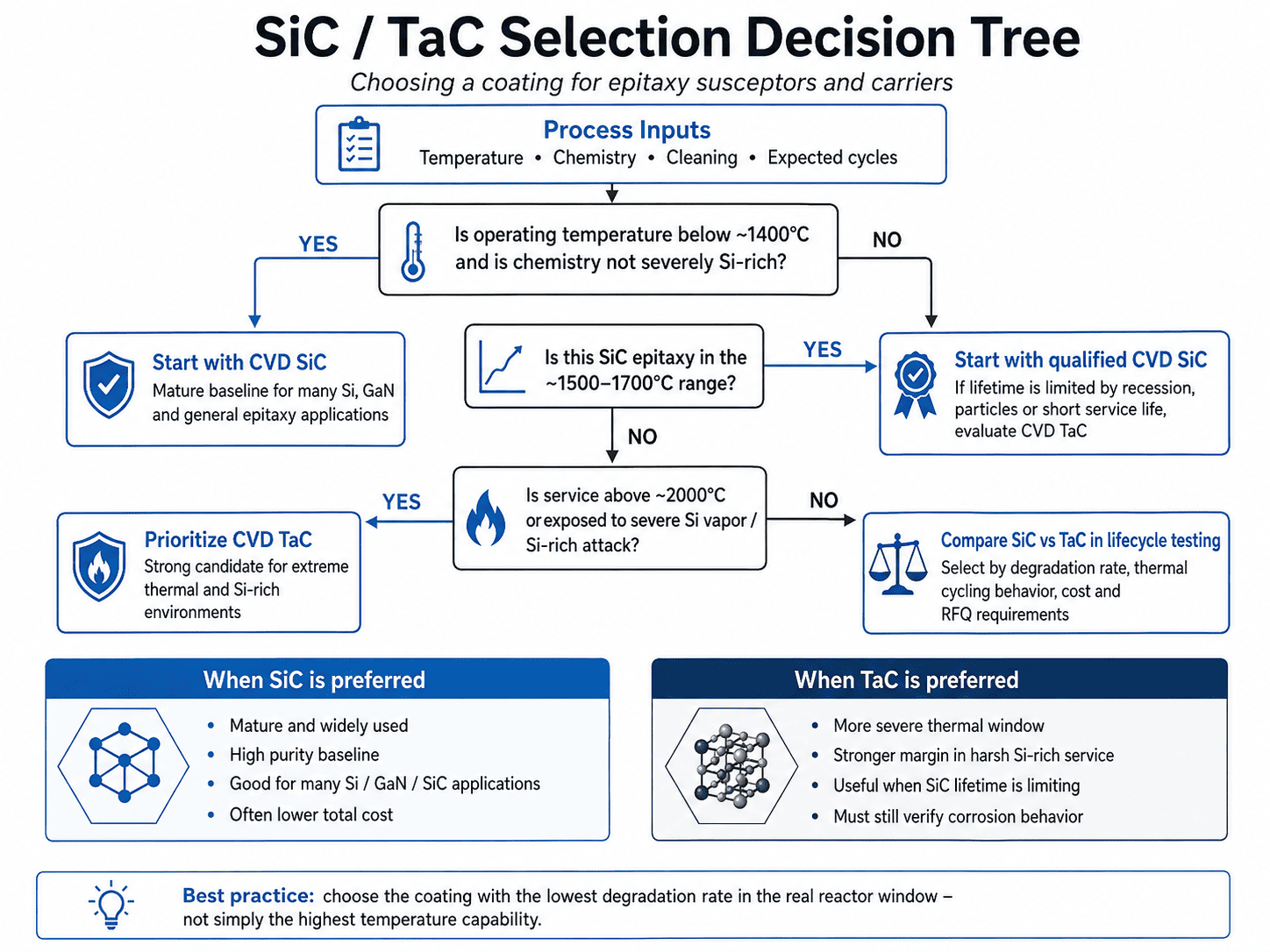

→ Ya: layak CVD SiC.
→ Tidak: teruskan.
Epitaksi SiC pada ~1500–1700°C?
→ Mulakan dengan SiC yang terbukti. Jika kemelesetan, zarah atau hayat pendek mendominasi, bandingkan TaC.
>2000°C atau pendedahan wap Si yang teruk?
→ Utamakan penilaian TaC.
TaC tidak kebal secara kimia. Pada 1973 K dalam wap silikon, CVD TaC membentuk produk tindak balas TaSi₂/SiC; meningkatkan pendedahan Si meningkatkan kedalaman kakisan dan kekasaran.[4] Oleh itu pemilihan hendaklah berdasarkan kadar degradasi dalam reaktor sebenar, bukan takat lebur sahaja.
Kesimpulan teras: Kebanyakan kegagalan bersalut-susseptor timbul daripada tegasan terma berganding, ketidakseragaman pemendapan, kemelesetan kimia dan pembersihan atau pengendalian kerosakan. Analisis kegagalan harus menghubungkan kecacatan yang kelihatan kepada mekanisme akarnya dan kemudian kepada gejala wafer dan bukannya berhenti pada "pengelupasan salutan."
|
Mod Kegagalan |
Mekanisme Akar |
Risiko Proses Utama |
|
Microcracking |
CTE tidak padan + kitaran haba |
Kemasukan gas, zarah |
|
Delaminasi |
Tekanan sisa / antara muka lemah |
Mengelupas |
|
Lubang jarum/keliangan |
Pemadatan tidak lengkap |
Pendedahan grafit |
|
Sumbing tepi |
Tekanan / pengendalian |
Zarah tempatan |
|
Kemelesetan kimia |
Kimia reaktif T tinggi |
Kekasaran / hanyutan emisitiviti |
|
Pengumpulan deposit |
Pemendapan parasit |
Hanyutan terma/aliran |
Hubungan tekanan terma urutan pertama yang berguna ialah:
σ ≈ E × Δα × ΔT
di mana E ialah modulus salutan, Δα perbezaan salutan/substrat CTE dan ΔT lawatan terma. Inilah sebabnya mengapa padanan grafit CTE penting hampir sama seperti ketulenan salutan.
Poket dalam, lubang dan alur boleh menerima pengangkutan prekursor yang berbeza:
salutan nipis/liang tempatan → serangan haba/kimia → pendedahan grafit → hakisan → zarah → risiko kecacatan wafer.
Oleh itu, komponen boleh mencapai proses akhir hayat sebelum mekanikal akhir hayat.
Kesimpulan teras: Kelayakan harus menukar keadaan reaktor kepada CTQ yang boleh diukur dan mengesahkannya pada geometri siap. Sijil bahan sahaja tidak mencukupi; sasarannya ialah integriti salutan yang boleh diulang, dimensi dan kelakuan terma/kimia melalui kitaran pertumbuhan dan pembersihan yang mewakili.
Spesifikasi praktikal harus termasuk:
Pusat pemeriksaan yang disyorkan:
Masuk → kitaran pertumbuhan yang ditentukan → pembersihan → akhir hayat.
Mengaitkan pusat pemeriksaan ini dengan data zarah dan wafer adalah lebih berguna daripada pemeriksaan visual sahaja.
Seberapa tebal CVD SiC?
Sekitar 100 μm adalah rujukan yang berguna, bukan optimum sejagat. Geometri, elaun kakisan, tegasan dan toleransi dimensi menentukan sasaran.
Adakah salutan yang lebih tebal sentiasa bertahan lebih lama?
Tidak. Ia menambah rizab kakisan tetapi juga boleh meningkatkan tekanan sisa dan anjakan dimensi.
Mengapa salutan SiC mengelupas?
Penyumbang biasa ialah ketidakpadanan CTE, tegasan baki, kecacatan antara muka, geometri tepi, kitaran haba, serangan kimia dan kerosakan pembersihan.
Bilakah TaC harus menggantikan SiC?
Apabila serangan suhu tinggi atau Si kaya terbukti sebagai had hayat SiC yang dominan dan TaC memberikan hasil kitaran hayat yang lebih baik.
Kesimpulan teras: Grafit bersalut CVD hendaklah layak sebagai sebahagian daripada proses epitaksi. Sasarannya ialah gelagat terma, kimia dan dimensi yang stabil sepanjang pengeluaran, dengan akhir hayat ditentukan oleh CTQ proses yang boleh diukur dan bukannya kerosakan yang boleh dilihat sahaja.
Rantaian kejuruteraan ialah:
substrat grafit → struktur mikro CVD → geometri siap → kestabilan terma/kimia → kebolehulangan wafer.
Soalan yang lebih baik bukan sekadar "Berapa tebal salutan?" tetapi "Bagaimanakah komponen ini akan bertindak selepas pertumbuhan berulang, pembersihan dan kitaran haba, dan apakah had boleh diukur yang menentukan penghujung hayatnya?"
Rujukan
[1] AIXTRON SE, Prinsip Planet (MOCVD).
[2] Karbon SGL, Salutan SIGRAFINE® SiC – Data Bahan.
[3] Huo Y. et al., Laporan Saintifik 16, 4150 (2026), "Kajian Korelasi Proses-Struktur-Harta dalam Salutan CVD-SiC pada Substrat Grafit."
[4] Hao K. et al., Vakum 241, 114677 (2025), "Mekanisme Kakisan Teraruh Wap Silikon bagi Salutan TaC CVD pada Substrat Grafit."
Jurutera Nickwu mempunyai pengalaman selama 15 tahun dalam R&D salutan CVD dan bahan zon panas berasaskan karbon. Beliau mengetuai projek untuk memperkenalkan pengeluaran besar-besaran untuk komponen grafit bersalut TaC pertama China yang digunakan dalam epitaksi SiC 8 inci. Beliau telah mengambil bahagian dalam banyak projek reka bentuk zon panas dan analisis kegagalan untuk pertumbuhan kristal SiC dan memegang tujuh paten ciptaan yang berkaitan dengan bahan zon panas.
