Apakah Halfmoon dalam Ruang Reaksi LPE?

Dalam sistem epitaksi Silicon Carbide (SiC), banyak komponen reaktor utama masih asing di luar industri pembuatan semikonduktor. Salah satu komponen ini ialah "Halfmoon," bahagian struktur berasaskan grafit yang biasa digunakan di dalam ruang tindak balas LPE.

Walaupun Halfmoon bukanlah pembawa wafer itu sendiri, ia memainkan peranan penting dalam mengekalkan kestabilan reaktor semasa proses pertumbuhan epitaxial suhu tinggi. Apabila pembuatan semikonduktor SiC bergerak ke arah wafer yang lebih besar dan kawalan proses yang lebih ketat, reka bentuk dan prestasi bahan komponen reaktor dalaman telah menjadi semakin penting.

Memahami Dewan Reaksi LPE

LPE (Liquid Phase Epitaxy) ialah teknik pertumbuhan kristal yang digunakan dalam pembuatan semikonduktor. Dalam sistem epitaksi SiC, ruang tindak balas beroperasi dalam keadaan yang sangat mendesak melibatkan:

• Suhu tinggi
• Gas proses reaktif
• Kitaran haba yang panjang
• Kawalan pencemaran yang ketat
• Keperluan aliran gas yang stabil

Sistem epitaksi SiC moden seperti reaktor LPE sangat bergantung pada struktur medan haba yang stabil dan pengurusan aliran gas di dalam ruang tindak balas. Malah variasi kecil dalam pengagihan suhu atau keseragaman aliran gas secara langsung boleh menjejaskan kualiti lapisan epitaxial dan konsistensi wafer.

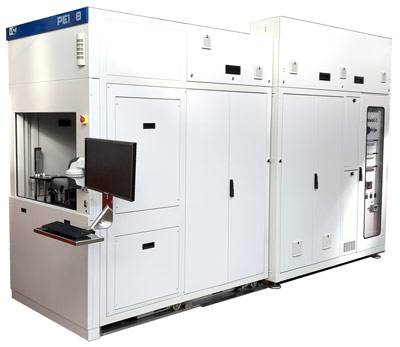

Reaktor epitaksi LPE PE1O6 SiC, sistem dinding panas mendatar yang digunakan untuk pertumbuhan wafer SiC lanjutan.

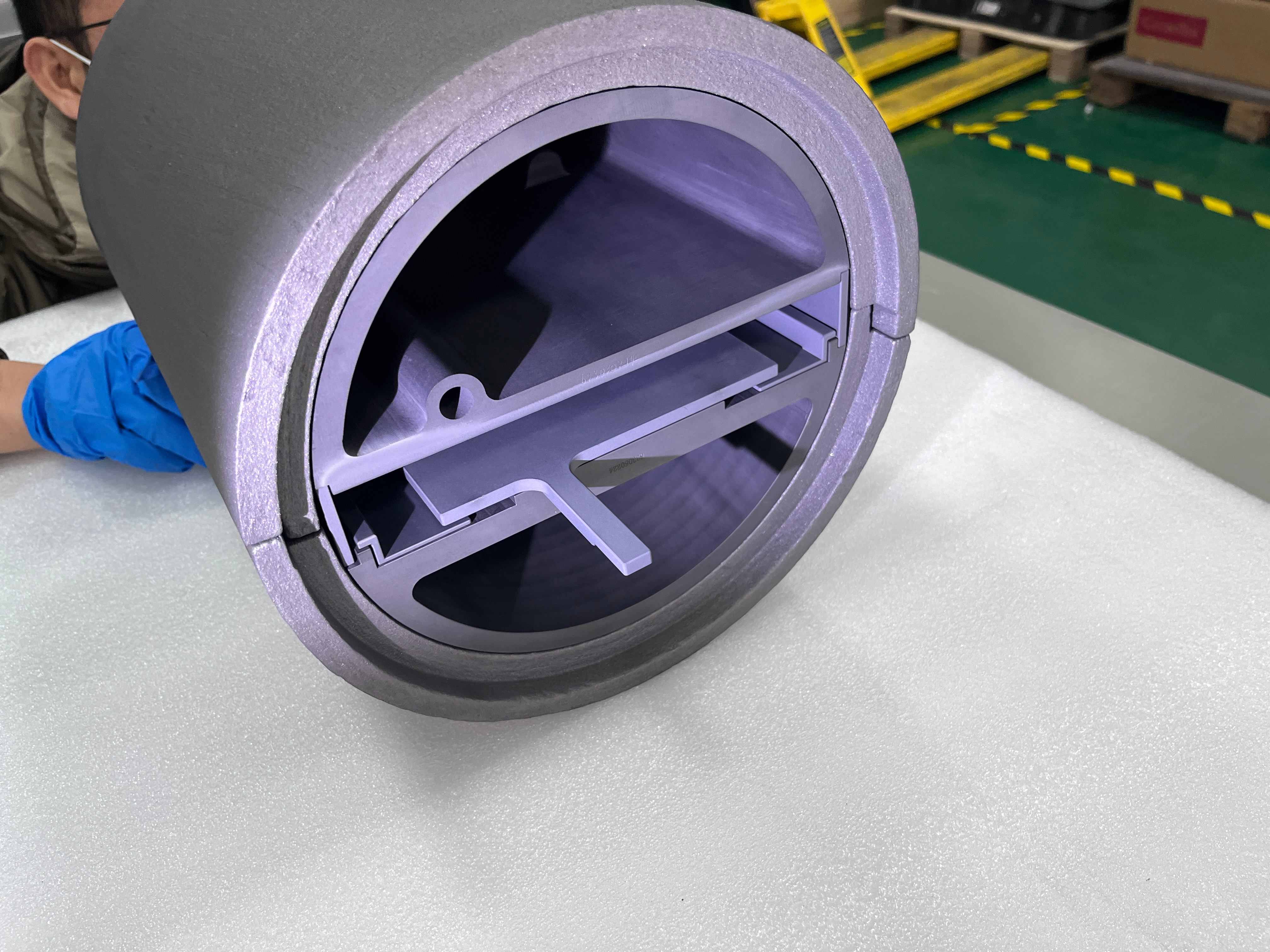

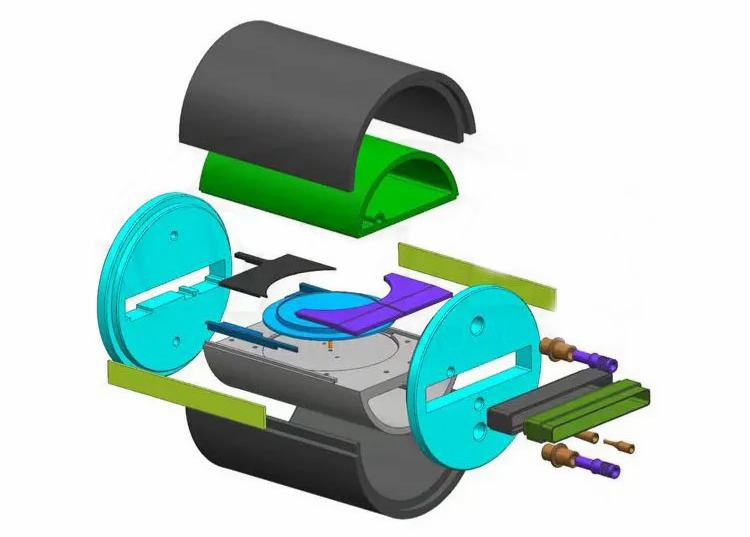

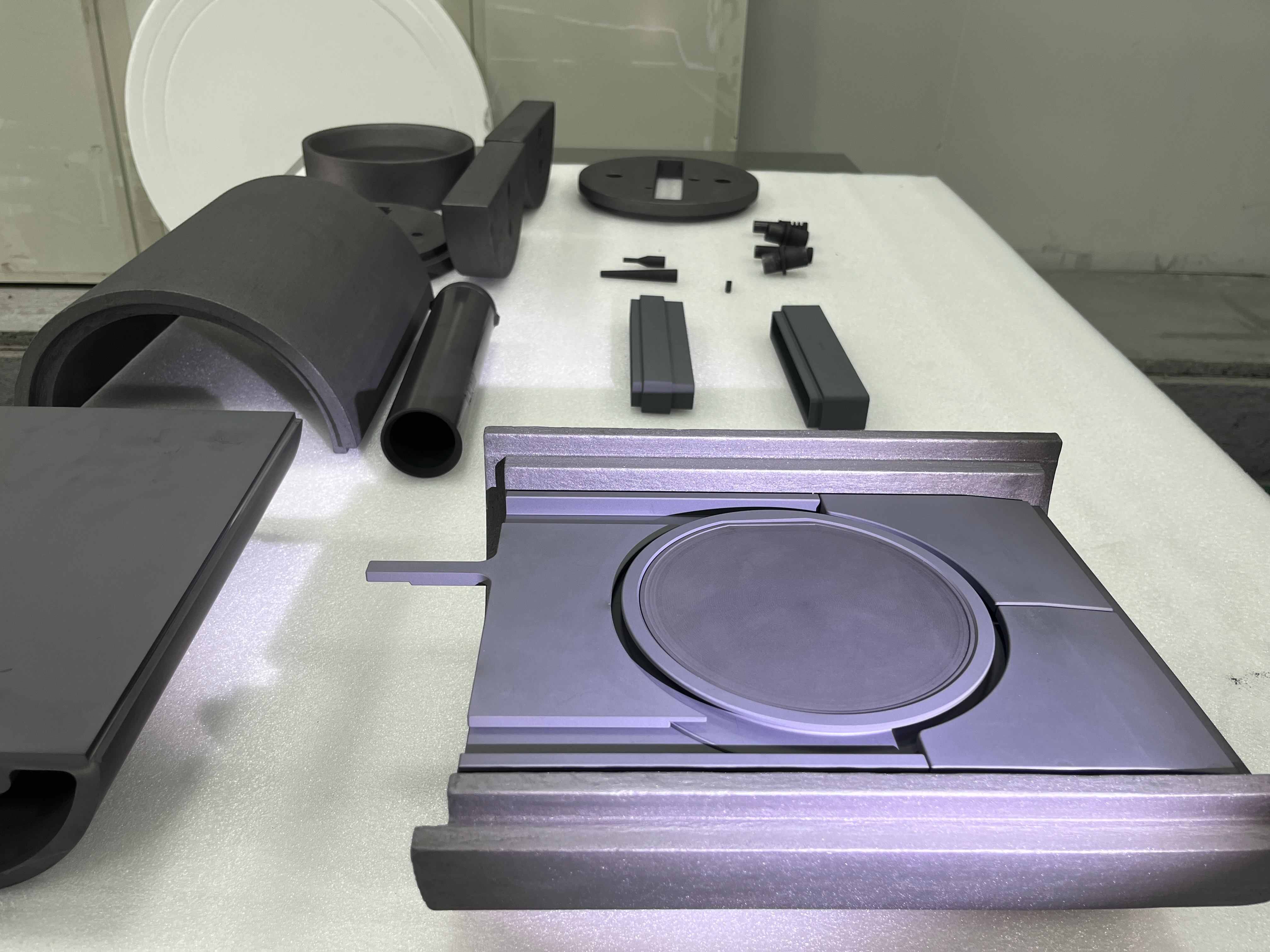

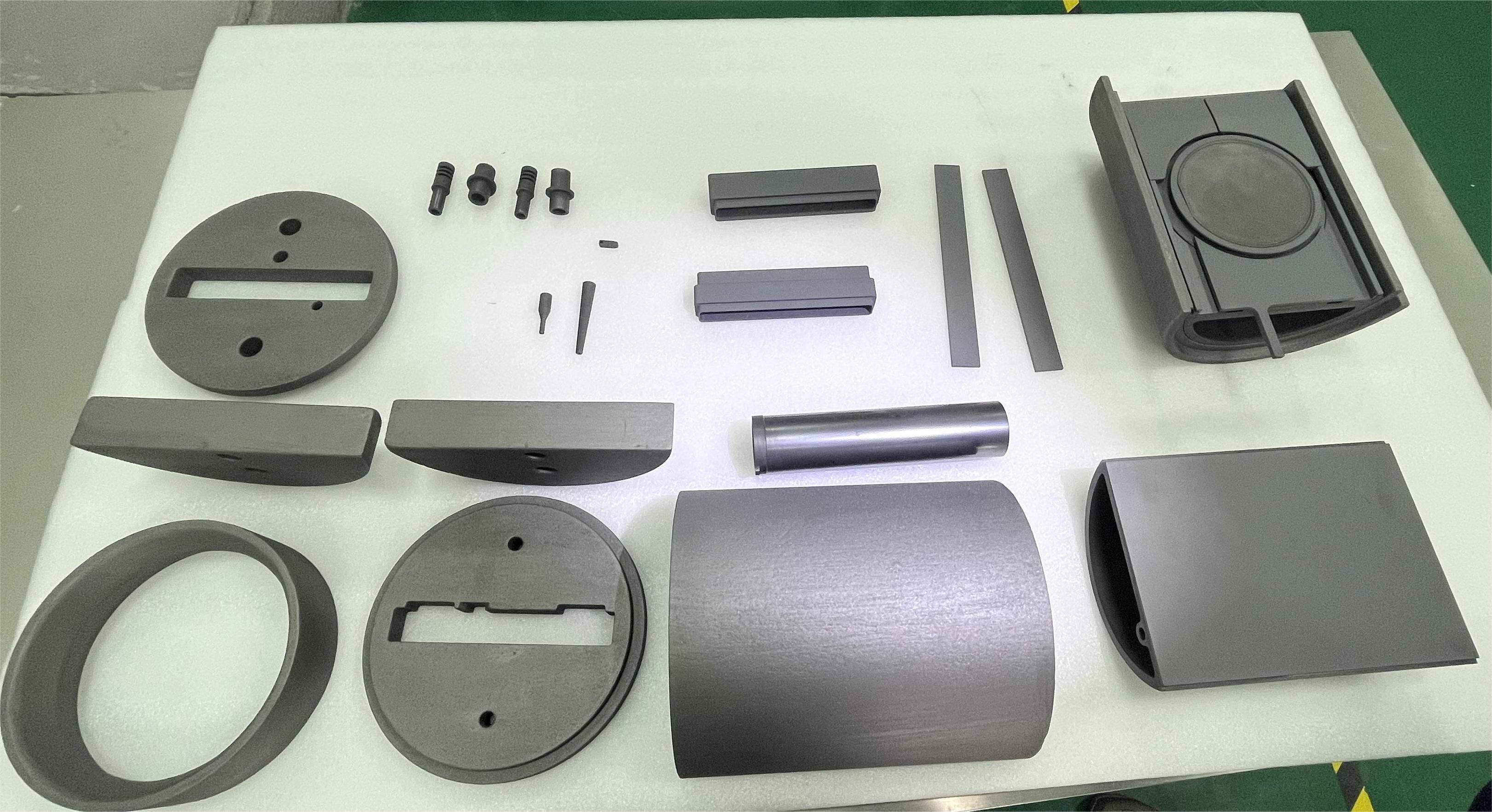

Di dalam ruang, berbilang komponen berasaskan grafit bekerjasama untuk mewujudkan persekitaran haba dan kimia terkawal untuk pertumbuhan epitaxial. Halfmoon adalah salah satu daripada komponen struktur sokongan ini.

Mengapa Ia Dipanggil "Halfmoon"?

Bahagian itu mendapat namanya terutamanya dari bentuknya. Dalam kebanyakan reaktor LPE, komponen kelihatan serupa dengan struktur separuh bulatan atau bulan sabit apabila dipasang di sekitar kawasan zon panas.

Pengeluar peralatan yang berbeza menggunakan reka bentuk yang sedikit berbeza. Sesetengah bahagian Halfmoon lebih tebal, sesetengahnya termasuk struktur sokongan tambahan, dan sebahagiannya disambungkan secara langsung dengan pemasangan berputar di dalam ruang.

Dalam sistem reaktor sebenar, geometri biasanya dioptimumkan bersama-sama dengan medan haba dan susun atur ruang dan bukannya mengikut satu piawaian universal.

Fungsi Komponen Halfmoon

Walaupun reka bentuk reaktor berbeza, komponen Halfmoon biasanya menyumbang kepada beberapa fungsi penting.

1. Menyokong Struktur Reaktor

Di dalam reaktor epitaksi, banyak bahagian grafit mengembang dan mengecut berulang kali semasa kitaran pemanasan. Oleh sebab itu, kestabilan mekanikal komponen sokongan dalaman menjadi penting dalam tempoh pengeluaran yang lama.

Dalam sesetengah reka bentuk reaktor, Halfmoon membantu mengekalkan kedudukan relatif struktur ruang berdekatan di bawah keadaan operasi suhu tinggi. Walaupun sedikit ubah bentuk boleh mempengaruhi penjajaran ruang atau kebolehulangan proses.

2. Membantu Kestabilan Aliran Gas

Tingkah laku aliran gas di dalam reaktor SiC adalah lebih rumit daripada yang kelihatan dari luar. Pada suhu tinggi, walaupun perubahan struktur yang agak kecil di dalam ruang boleh mengubah keadaan aliran tempatan.

Bergantung pada platform reaktor, Halfmoon secara tidak langsung boleh mempengaruhi bagaimana proses gas bergerak di sekitar kawasan zon panas. Ini adalah salah satu sebab mengapa geometri ruang dalaman sering dioptimumkan dengan teliti semasa pembangunan reaktor.

3. Penyelarasan Medan Terma

Sistem epitaksi moden memerlukan kecerunan terma yang dikawal dengan teliti. Susunan komponen grafit di dalam ruang mempengaruhi pengagihan haba dan kecekapan haba.

Komponen Halfmoon secara tidak langsung boleh menjejaskan:

• Pantulan haba
• Imbangan terma
• Kestabilan suhu tempatan
• Prestasi pelindung haba

Ini menjadi semakin penting untuk pemprosesan wafer bersaiz besar.

4. Menyokong Sistem Putaran Mekanikal

Sesetengah sistem LPE menggunakan pemasangan berputar untuk meningkatkan keseragaman pemendapan semasa pertumbuhan epitaxial. Dalam konfigurasi ini, Lower Halfmoon mungkin disepadukan dengan struktur berputar atau sokongan berdekatan di dalam ruang.

Keperluan mekanikal boleh menjadi agak mencabar kerana reaktor mesti beroperasi secara berterusan di bawah kedua-dua suhu tinggi dan keadaan reaktif kimia.

Mengapa Grafit Masih Banyak Digunakan dalam Sistem Reaktor

Malah pada hari ini, grafit kekal sebagai salah satu bahan yang paling praktikal untuk aplikasi medan haba semikonduktor. Ia agak ringan, boleh dimesin ke dalam bentuk yang kompleks, dan mengekalkan sifat stabil pada suhu di mana banyak logam akan gagal.

Bagi pengeluar reaktor, kelebihan lain ialah grafit bertindak balas dengan baik kepada pemesinan ketepatan, yang penting untuk komponen yang dipasang di dalam ruang ruang sempit.

Pada masa yang sama, grafit kosong juga mempunyai had. Di bawah pendedahan jangka panjang kepada gas proses reaktif dan kitaran terma berulang, permukaan boleh merosot atau menjana zarah secara beransur-ansur. Oleh sebab itu, struktur grafit bersalut kini biasanya digunakan dalam sistem epitaksi SiC moden.

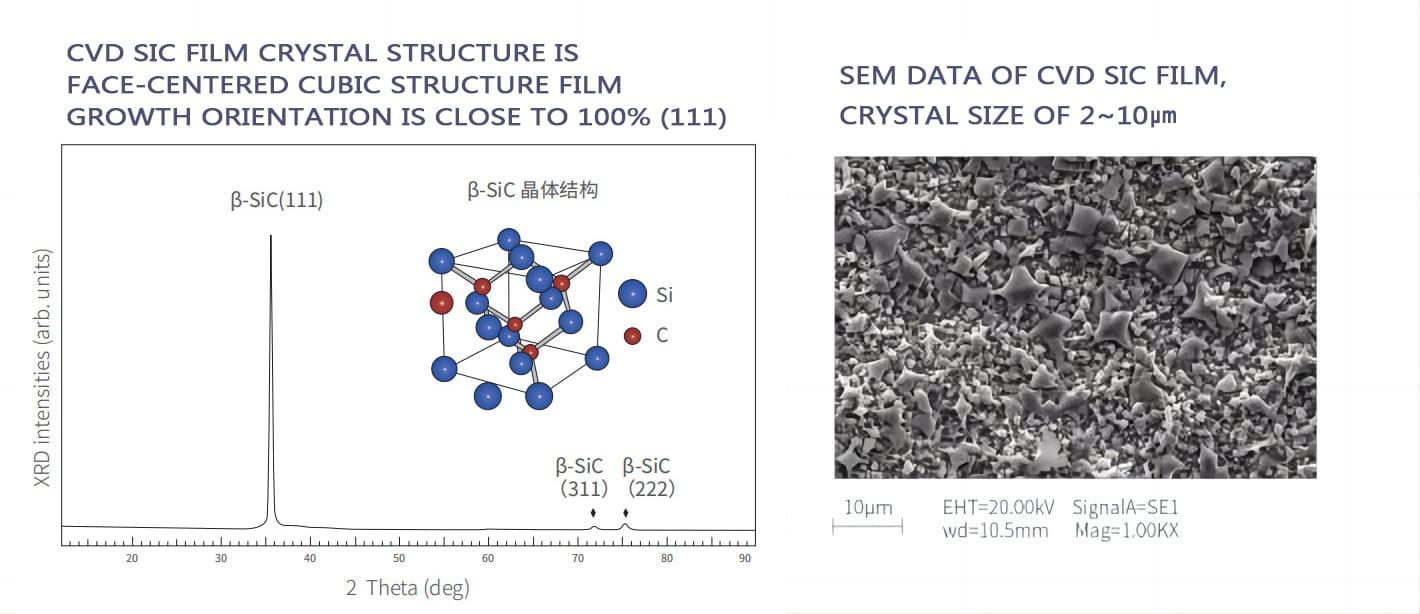

Peranan Salutan SiC CVD

Salutan CVD SiC (Chemical Vapor Deposition Silicon Carbide) digunakan secara meluas pada komponen reaktor grafit dalam sistem epitaksi SiC.

Salutan membentuk lapisan pelindung padat pada permukaan grafit, membantu meningkatkan:

• Rintangan kakisan
• Kesucian permukaan
• Ketahanan pakai
• Prestasi kejutan terma
• Kestabilan proses

Komponen grafit bersalut SiC kini biasa ditemui dalam:

• Susceptors
• Pembawa wafer
• Pelapik ruang
• Komponen aliran gas
• Perhimpunan separuh bulan

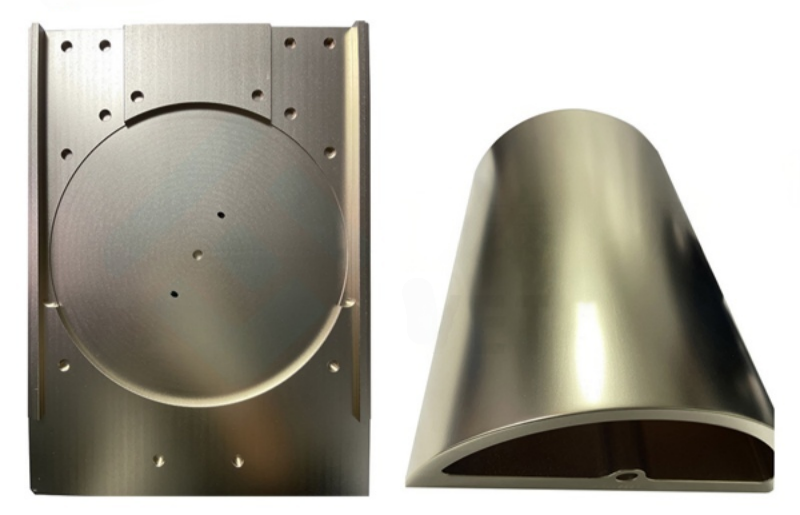

Mengapa Lebih Banyak Syarikat Mempelajari TaC Coatings

Dalam tahun-tahun kebelakangan ini, salutan TaC telah mula menarik lebih banyak perhatian dalam aplikasi medan haba semikonduktor termaju, terutamanya dalam proses SiC suhu tinggi.

Satu sebab ialah sesetengah sistem pertumbuhan kristal generasi akan datang beroperasi dalam keadaan di mana bahan salutan konvensional mungkin menghadapi tekanan haba dan kimia yang lebih besar dalam kitaran proses yang panjang.

Berbanding dengan salutan SiC tradisional, TaC umumnya menunjukkan kestabilan kimia yang lebih kuat pada suhu yang sangat tinggi. Oleh sebab itu, penyelidik dan pengeluar peralatan terus menilai potensinya untuk sistem reaktor suhu tinggi masa hadapan.

Bahan Penebat Terma Di Sekitar Reaktor

Selain bahagian grafit struktur, bahan penebat haba juga sangat mempengaruhi prestasi reaktor.

Sistem semikonduktor sering menggunakan:

• Terasa grafit lembut
• Terasa grafit tegar
• Terasa gentian karbon berasaskan PAN
• Bahan penebat komposit karbon

Bahan-bahan ini membantu mengurangkan kehilangan haba dan mengekalkan taburan suhu yang stabil semasa kitaran pertumbuhan yang panjang.

Meningkatkan Permintaan dalam Epitaksi SiC Moden

Apabila industri SiC bergerak ke arah platform wafer 200 mm, komponen reaktor dalaman menghadapi keperluan yang semakin ketat untuk kestabilan terma, ketepatan dimensi dan kawalan pencemaran.

Perkembangan pesat kenderaan elektrik, sistem tenaga boleh diperbaharui dan elektronik kuasa frekuensi tinggi mempercepatkan permintaan untuk wafer SiC.

Apabila saiz wafer meningkat daripada platform 4 inci kepada 6 inci dan 8 inci, komponen reaktor mesti memenuhi keperluan yang lebih ketat untuk:

• Ketepatan dimensi
• Keseragaman salutan
• Kestabilan terma
• Kawalan kesucian
• Kebolehpercayaan mekanikal

Malah komponen ruang sokongan seperti pemasangan Halfmoon menjadi lebih menuntut dari segi teknikal.

Kesimpulan

Halfmoon mungkin kelihatan seperti struktur grafit yang agak mudah di dalam ruang tindak balas LPE, tetapi ia menyumbang kepada beberapa aspek penting operasi reaktor, termasuk kestabilan terma, penyelarasan aliran gas dan sokongan mekanikal.

Evolusinya juga mencerminkan trend yang lebih luas dalam pembuatan semikonduktor: suhu yang lebih tinggi, proses yang lebih bersih, wafer yang lebih besar dan kejuruteraan bahan yang lebih maju.

Memandangkan teknologi epitaksi SiC terus berkembang, komponen reaktor dan teknologi salutan mungkin akan menjadi lebih khusus dan dipacu prestasi.
