Analisis Keretakan Susceptor Grafit Bersalut MOCVD SiC & Kajian Kes Pengoptimuman Tekanan Terma

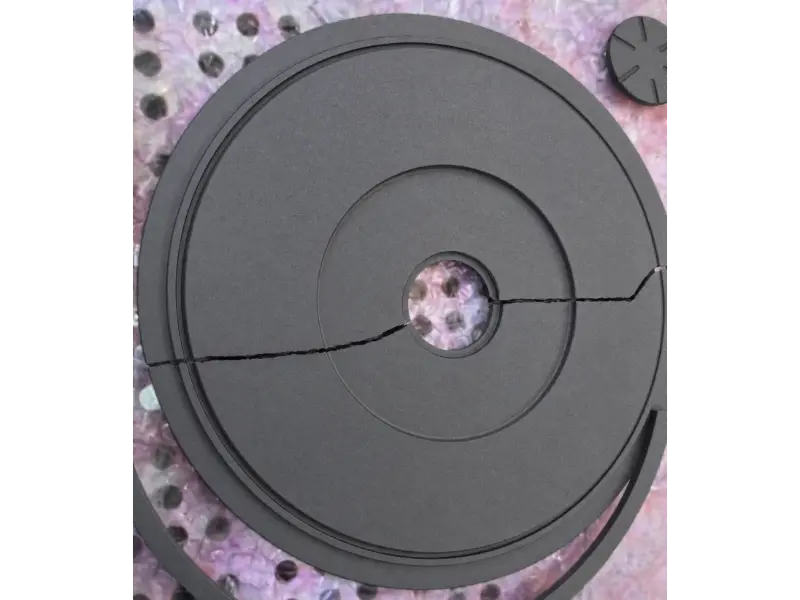

Rajah 1,2: Morfologi Fraktur Radial MOCVDSusceptor Grafit Bersalut CVD SiCBerasal dari Central Step Thru-Hole

I. Ringkasan Eksekutif & Kesimpulan Teras

Kesimpulan Teras:Reka bentuk dan kualiti susceptor wafer epitaxial (pembawa wafer) secara langsung menentukan hayat perkhidmatan mereka, sangat mempengaruhi peruntukan kos pengeluaran epitaksi dan masa henti peralatan. Apabila memilih susceptor, pengeluar wafer epitaxial mengutamakan reka bentuk berkualiti tinggi yang disesuaikan dengan keperluan proses sebenar, meminimumkan kekerapan penggantian, dan memanjangkan hayat perkhidmatan—dengan itu mencapai pengurangan kos pengeluaran yang ketara dan peningkatan yang mantap dalam kualiti produk epitaxial.

Dengan mereka bentuk semula zon penimbalan tegasan di anak tangga tengah dan memilih bahan substrat grafit dengan Pekali Pengembangan Terma (CTE) yang disesuaikan, Vetek (www.veteksemicon.com) telah menyelesaikan sepenuhnya cabaran perindustrian keretakan jejari yang berasal dari langkah tengah melalui lubang dalam pembawa wafer MOCVD.

Pengeluar cip epitaxial semikonduktor generasi ke-3 di luar negara menghadapi kesesakan pengeluaran yang teruk akibat keretakan serta-merta dan kerosakan Pemendapan Wap Kimia bersaiz besarSuseptor grafit bersalut Silicon Carbide (CVD SiC).semasa pertumbuhan epitaxial MOCVD suhu tinggi. Pasukan teknikal kami menentukan punca utama: kepekatan tegasan yang teruk pada langkah tengah dan ketidakpadanan pengembangan haba substrat grafit. Melalui konfigurasi semula jidar struktur (memperluaskan zon penampan tegasan, menaik taraf kedudukan langkah terapung) dan pemilihan bahan grafit yang optimum, kami berjaya menghapuskan bahaya keretakan untuk pelanggan.

Prestasi Utama & Peningkatan Metrik:

· Kadar Retak Susceptor: Dikurangkan daripada >15% kepada 0%

· Purata Hayat Perkhidmatan Kitaran: Meningkat sebanyak 300%+

· Masa Henti Peralatan Tidak Dirancang: Dikurangkan sebanyak 95%

II. Latar Belakang Pelanggan & Titik Sakit Tradisional

1. Latar Belakang Pelanggan

Pelanggan ialah pengeluar cip semikonduktor kompaun gred automotif terkemuka yang mengendalikan pelbagai barisan pengeluaran MOCVD/MBE suhu tinggi bersaiz besar yang memfokuskan pada pengeluaran besar-besaran wafer epitaxial peranti berkuasa tinggi dan RF. Suhu operasi ruang tindak balas mencecah 1000°C–1400°C sepanjang tahun, menjalani pemanasan aruhan frekuensi tinggi dan kitaran haba/penyejukan pantas yang teruk. Sebagai komponen teras secara langsung memegang wafer epitaxial, bersaiz besarSuseptor grafit bersalut CVD SiCmesti mengekalkan kestabilan struktur yang melampau dan keseragaman terma di bawah suhu tinggi, persekitaran tekanan tinggi.

2. Pendekatan Tradisional & Titik Sakit Sejarah Terperinci

Apabila menggunakan reka bentuk susceptor tradisional, pengeluar epitaxial telah lama mengalami masalah sakit ekonomi dan kapasiti yang teruk:

· Penggantian Kerap & Jangka Hayat Amat Pendek:Reka bentuk konvensional gagal mengambil kira perbezaan pengembangan haba di bawah suhu tinggi yang melampau. Susceptor retak di bawah beberapa dozen kitaran, dengan beberapa gagal serta-merta selepas pemasangan (kadar keretakan>15%).

· Perbelanjaan Masa Henti & Pembersihan yang Mahal:Sebaik sahaja susceptor retak atau hancur di dalam ruang, keseluruhan kumpulan wafer epitaxial dibuang, disertai dengan pencemaran zarah yang teruk. Setiap insiden memerlukan 12–24 jam penyejukan, pembongkaran, pembersihan, pemindahan semula dan ujian tekanan/suhu kebuk. Kerugian langsung daripada masa henti dan bahan habis yang tidak dirancang mencecah puluhan ribu USD setiap acara.

· Kos Pengeluaran Wafer Tunggal yang Tinggi:Sebagai bahan habis pakai bernilai tinggi, penggantian yang kerap menyebabkan peruntukan kos susceptor yang berlebihan bagi setiap wafer. Pada masa yang sama, masa henti mengurangkan Keberkesanan Peralatan Keseluruhan (OEE) di seluruh barisan pengeluaran, dengan ketara meningkatkan kos overhed tetap.

III. Cabaran Teknikal & Analisis Mekanisme Kegagalan

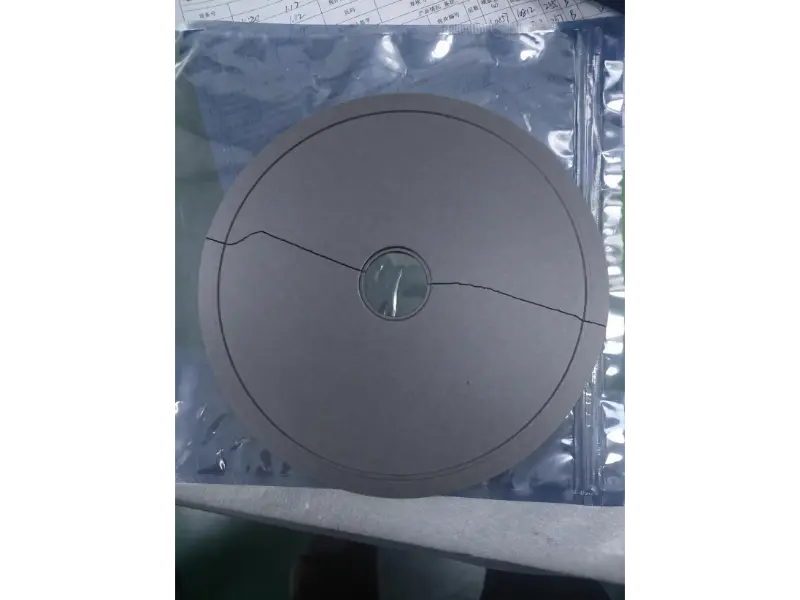

Morfologi Kegagalan Fizikal:Analisis patah menunjukkan bahawa permulaan retakan berpunca tepat pada langkah dalam lubang melalui pusat, memanjang secara jejari ke luar merentasi kedua-dua belah badan susceptor.

Penyiasatan Punca Punca (Mekanisme Tekanan):

· Ketidakpadanan Pengembangan Terma Bahan:Di bawah keadaan kerja suhu tinggi (1000°C dan ke atas), ketidakpadanan pekali pengembangan haba (CTE) yang ketara wujud antara substrat grafit dan salutan pelindung SiC. Kerana pekali pengembangan terma grafit adalah lebih tinggi daripada pekali pengembangan terma grafitSalutan SiC, substrat grafit mengalami ubah bentuk pengembangan haba yang lebih besar semasa pemanasan daripada lapisan SiC permukaan. Ini menjana tegasan haba antara muka yang besar, akhirnya mendorong keretakan dan kegagalan badan substrat grafit.

· Kecacatan Struktur dalam Kawasan Melegakan Tekanan:Reka bentuk asal tidak mempunyai zon penampan peralihan yang diperlukan pada langkah tengah, membentuk titik kepekatan tegasan mekanikal klasik. Setelah ketegangan pengembangan melebihi ambang kekuatan tegangan substrat grafit, retakan mikro serta-merta dimulakan di sudut langkah tajam dan terkoyak ke luar.

IV. Penyelesaian: Bagaimana Kami Menyelesaikan Masalah

Untuk menangani keretakan langkah tengah, Pasukan R&D dan Kejuruteraan Vetek merumuskan pelan penjelasan teknikal yang komprehensif berdasarkan Pekali Pengembangan Terma (CTE) suhu tinggi pengoptimuman:

V. Keputusan & Faedah Boleh Dikira

Susceptor yang direka bentuk semula menjalani kitaran haba yang ketat dan pengesahan talian volum pada barisan pengeluaran pelanggan, mencapai peningkatan prestasi yang luar biasa:

· Penghapusan Lengkap Retak Tekanan Terma:Susceptor yang dioptimumkan beroperasi secara berterusan untuk lebih 500 kitaran haba, mengurangkan keretakan dan kadar kerosakan terus daripada >15% kepada 0%.

· Pengurangan Besar-besaran dalam Kerugian Masa Henti:Masa henti yang tidak dirancang disebabkan oleh kerosakan pembawa menurun sebanyak 95%, secara mendadak meningkatkan keseluruhan talian OEE.

· Hayat Perkhidmatan Berganda & Pengurangan Kos:Purata hayat perkhidmatan susceptor meningkat sebanyak 300%+, mengakibatkan penurunan yang ketara dalam kos susceptor yang diperuntukkan setiap wafer epitaxial.

VI. Jaminan Pembuatan & Kawalan Kualiti Vetek

· Pemilihan Bahan Mentah Ketulenan Tinggi:Substrat grafit isostatik berketumpatan tinggi premium (ketulenan 7N, kandungan abu <5 ppm) dipilih untuk memastikan padanan CTE yang sempurna dengan salutan SiC CVD.

· Pemesinan Ketepatan:Pemotongan ketepatan CNC 5 paksi (toleransi yang dipegang dalam ±0.005 mm) digunakan, mewujudkan zon penampan pelepasan tekanan yang tepat pada ciri kritikal seperti langkah tengah.

· Pemendapan SiC CVD:Proses CVD suhu tinggi memendapkan lapisan β-SiC padat 80–100 μm, memberikan keseragaman terma yang unggul dan perlindungan kakisan.

· 100% CMM Pemeriksaan Penuh:Mesin Pengukur Koordinat Ketepatan Tinggi (CMM) mengimbas dan mengukur tatasusunan poket secara automatik, dimensi langkah tengah dan kesasaran keseluruhan.

· Pembungkusan & Penghantaran Cleanroom:Dibersihkan di bilik bersih Kelas 100 dan dibungkus dua kali dalam pembungkusan nitrogen yang divakum, dihantar dengan bekas kalis kejutan EVA yang disesuaikan.

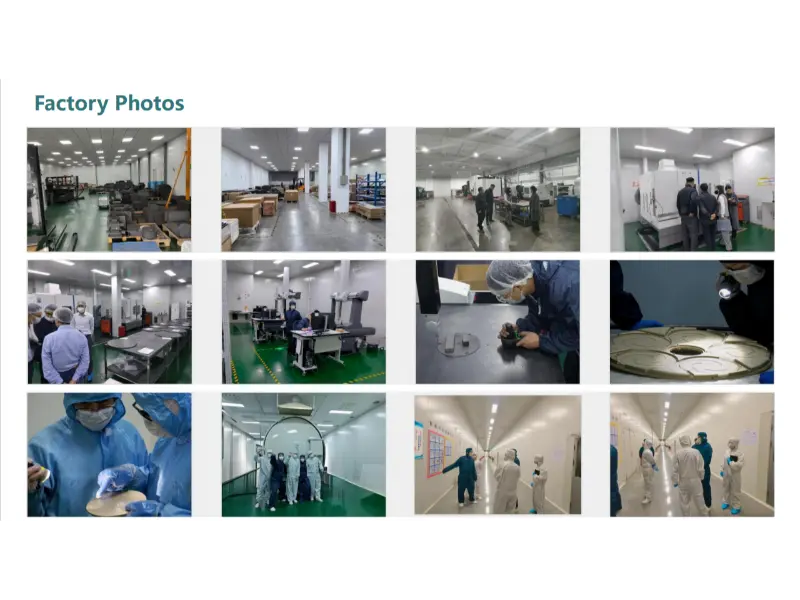

Rajah 3: Vetek Semiconductor Advanced Precision Machining, Cleanroom & Kemudahan Kawalan Kualiti

VII. Soalan Lazim (FAQ)

S1: Apakah punca utamaSusceptor Grafit Bersalut SiC MOCVDretak bermula pada langkah tengah?

A: Punca utama ialah kekurangan zon penampan pelepasan tekanan di langkah tengah, yang memerlukan reka bentuk semula struktur untuk mengagihkan tegasan haba.

S2: Bolehkah salutan CVD SiC sahaja menghalang keretakan pada langkah tengah?

J: Tidak. Salutan SiC terutamanya memberikan rintangan kakisan, pencegahan kekotoran dan pengaliran haba. Sekiranya reka bentuk struktur cacat, salutan itu sendiri tidak dapat menahan tegasan mampatan dan tegangan dalaman dari substrat. Hanya gabungan 'struktur penimbalan tegasan yang direka secara rasional + salutan SiC CVD berkualiti tinggi' dapat menyelesaikan masalah keretakan secara menyeluruh.

VIII. Ringkasan & Panggilan Tindakan (CTA)

Walaupun susceptor wafer epitaxial adalah bahan habis pakai tambahan, reka bentuk struktur dan kualiti pembuatannya memberi kesan penting ke atas kecekapan pengeluaran fab dan kos keseluruhan. Reka bentuk tradisional sering mengabaikan padanan bahan CTE dan zon pelepasan kepekatan tekanan, yang membawa kepada kegagalan susceptor yang kerap, masa henti yang mahal dan risiko sekerap wafer.

Melalui pengoptimuman struktur Vetek dan kejuruteraan tekanan haba yang diperhalusi, kami bukan sahaja membantu pelanggan menghapuskan sepenuhnyasuseptor grafitkeretakan (mengurangkan kadar keretakan kepada 0%), tetapi juga memanjangkan hayat perkhidmatan pembawa sebanyak lebih 300%. Penambahbaikan ini telah mengurangkan kekerapan penggantian dengan ketara, menurunkan kos peruntukan boleh guna setiap wafer, dan menjamin kualiti, kestabilan dan kesinambungan pertumbuhan epitaxial wafer—menyampaikan nilai ekonomi dan kapasiti yang besar.

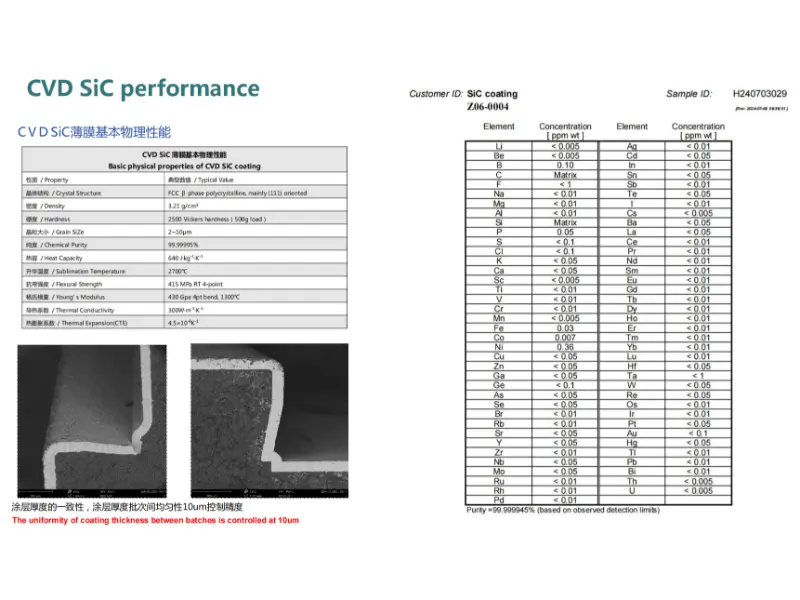

Rajah 4: Sifat Fizikal Utama, Keseragaman Ketebalan SEM dan Analisis Ketulenan Ultra Tinggi bagi Salutan SiC CVD

Hubungi Kami untuk Penyelesaian Pengoptimuman Tekanan Terma Tersuai

Adakah pembawa grafit ruang tindak balas MOCVD/MBE anda juga menghadapi keretakan tekanan terma suhu tinggi, pengelupasan lapisan SiC atau masalah hayat perkhidmatan yang singkat?

Vetek (www.veteksemicon.com) membawa lebih 10 tahun pengalaman dalam salutan CVD SiC semikonduktor dan pemesinan ketepatan grafit ketulenan tinggi.

Serahkan lukisan dimensi anda atau gambar sampel yang gagal untuk menerima penilaian toleransi tekanan haba percuma dan perkhidmatan ujian percubaan!
