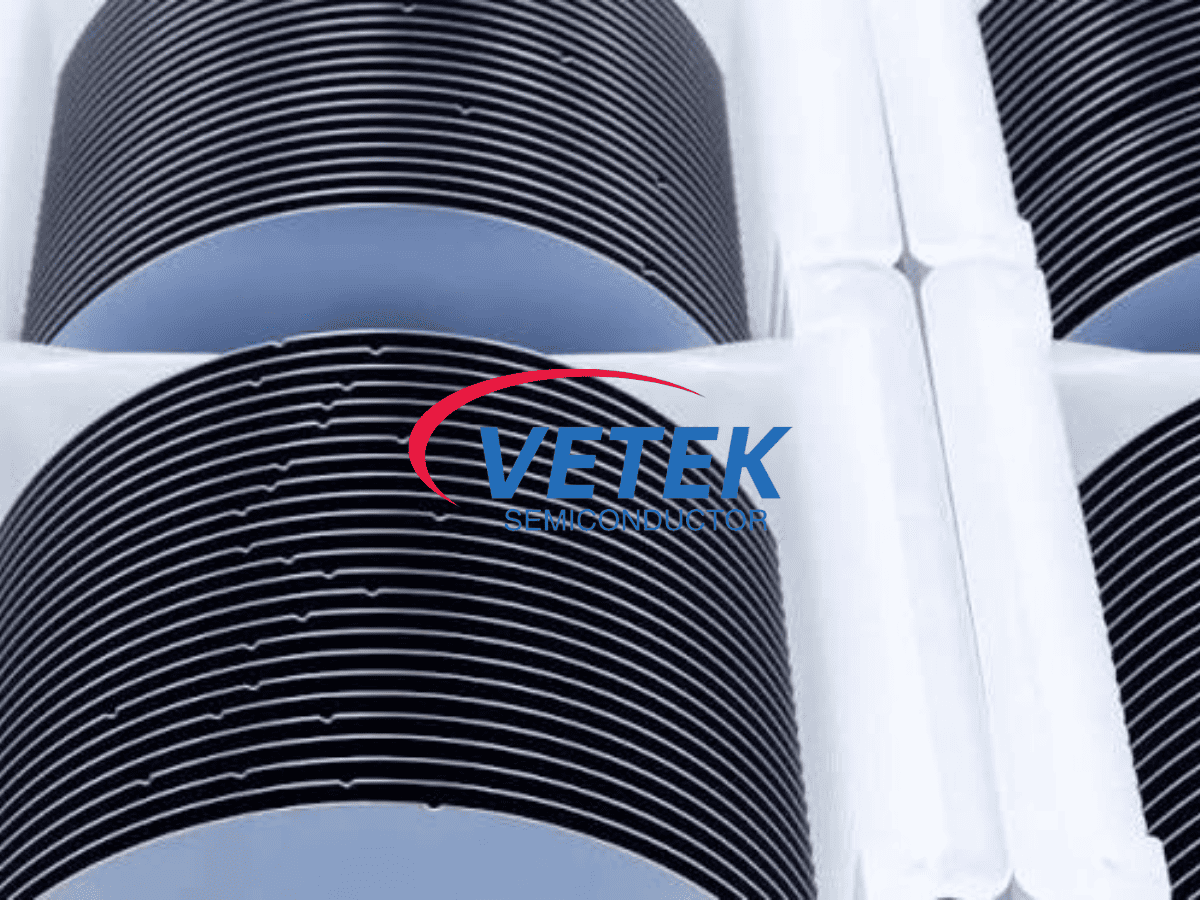

Substrat vs. Epitaksi: Peranan Utama dalam Pembuatan Semikonduktor

Pengenalan: Dua Tiang Kerepek Moden

Untuk benar-benar memahami cara cip termaju mencapai pengiraan berkelajuan tinggi dan output berkuasa tinggi, kita mesti menyelidiki dua tiang asas struktur fizikalnya—substrat semikonduktor dan proses pertumbuhan epitaxial.

Ringkasnya, substrat menyediakan "asas" untuk sokongan mekanikal dan pelesapan haba, manakala lapisan epitaxial ialah "lapisan berfungsi aktif" yang dibina dengan teliti di atas "asas" itu. Walaupun kedua-dua istilah berbeza hanya dengan satu watak, ia mempunyai perbezaan asas dalam struktur bahan, proses fabrikasi dan peranan fungsi. Artikel ini akan menggariskan secara sistematik perbezaan teknikal, parameter utama dan kesan tegasnya pada prestasi peranti akhir.

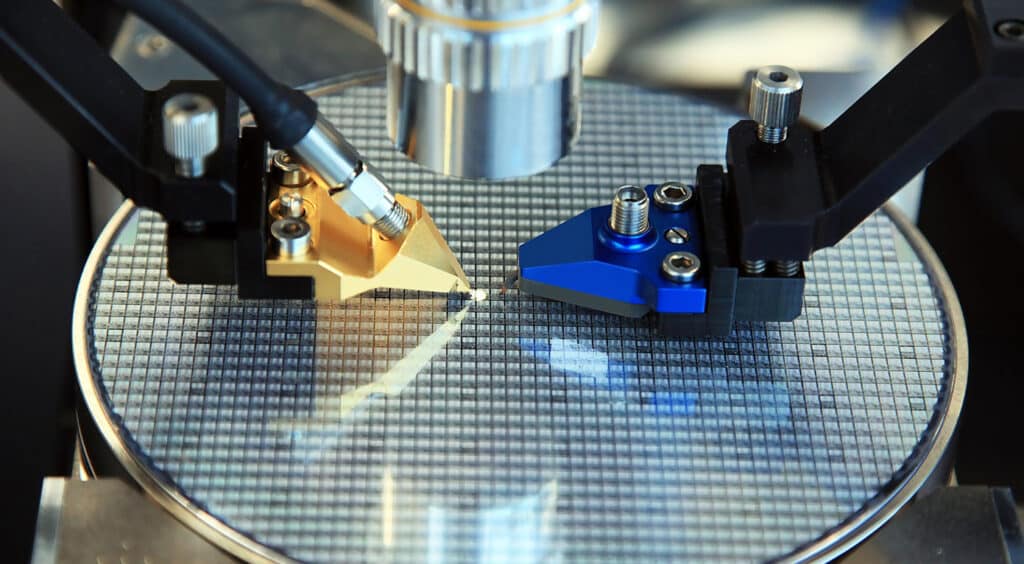

I. Apakah Substrat Semikonduktor?

[Kesimpulan Utama Bahagian Ini]: Substrat semikonduktor berfungsi sebagai "rangka" dan "singki haba" peranti. Silikon kristal tunggal (Si) ketulenan tinggi menguasai pasaran pengguna, manakala silikon karbida (SiC), dengan kekonduksian haba yang tinggi sebanyak 4.9 W/cm·K, telah menjadi pilihan yang sangat diperlukan untuk kenderaan elektrik dan aplikasi voltan tinggi.

Substrat semikonduktor membentuk asas struktur dan haba hampir semua peranti semikonduktor. Dari perspektif mekanikal, ia berfungsi sebagai platform fizikal yang menyokong struktur mikro dan nano; lebih penting lagi, ia menyediakan templat kekisi kristal berterusan yang menentukan orientasi kristal dan integriti struktur lapisan yang didepositkan kemudiannya.

Bergantung pada keperluan aplikasi, bahan substrat boleh menjadi kristal tunggal, polihablur, atau amorfus; walau bagaimanapun, peranti elektronik berprestasi tinggi bergantung hampir sepenuhnya pada jongkong kristal tunggal ketulenan tinggi untuk meminimumkan sempadan butiran dan kecacatan yang menghalang mobiliti pembawa.

1.1 Jenis Substrat Aliran Perdana dan Sifat Bahannya

Pilihan substrat bersaiz besar secara langsung memberi kesan kepada prestasi peranti, hasil pembuatan dan struktur kos. Industri ini menggunakan tiga jenis substrat utama:

• Substrat Silikon: Silikon kristal tunggal (Si) yang ditanam melalui kaedah Czochralski (CZ) atau Zon Terapung (FZ) kekal sebagai arus perdana mutlak dalam industri semikonduktor global sehingga hari ini. Kelebihannya terletak pada keberkesanan kos yang luar biasa, kekuatan mekanikal yang tinggi, dan kebolehskalaan sehingga 300 mm (12 inci). Ia digunakan secara meluas dalam pemproses gred pengguna, peranti memori, dan sel solar standard.
• Substrat Celah Jalur Lebar (Silicon Carbide dan Sapphire): Apabila keperluan kuasa dan kekerapan melebihi had fizikal silikon, bahan celah jalur lebar menjadi pilihan yang tidak dapat dielakkan.
• Silikon karbida (SiC): Dengan kekonduksian terma yang luar biasa (kira-kira 3.7 hingga 4.9 W/cm·K[1]) dan kekuatan medan elektrik pecahan tinggi, ia merupakan pilihan ideal untuk penyongsang kenderaan elektrik (EV) dan grid kuasa voltan tinggi.
• Nilam (Al₂O₃): Dengan ketelusan optik yang sangat baik dan sifat pengasingan dielektrik, ia digunakan secara meluas dalam LED biru/ultraungu dan aplikasi RF SOI khusus.
• Substrat Kuarza: Terima kasih kepada lengai kimia yang sangat tinggi, pekali pengembangan haba yang sangat rendah, dan ketulenan optik yang tinggi, ia digunakan terutamanya dalam komponen optik mewah, kosong topeng dan peralatan penderia khusus.

1.2 Dua Fungsi Teras Substrat: Sokongan dan Pelesapan Haba

Semasa operasi peranti sebenar, substrat pukal melaksanakan dua fungsi utama yang tidak boleh ditukar ganti:

Sokongan Mekanikal: Menyediakan ketegaran struktur semasa kitaran haba yang teruk, proses kimia vakum tinggi, pengendalian wafer, dan pembungkusan bahagian belakang, dengan berkesan menghalang ledingan wafer dan patah.

Pengaliran Haba (Penyelesapan Haba): Cip moden menjana fluks haba setempat yang besar; substrat silikon pukal bertindak sebagai penyerap haba langsung, melesapkan haba ke luar untuk mengelakkan terlalu panas kawasan persimpangan dan pelarian haba.

II. Apakah Pertumbuhan Epitaxial Semikonduktor? (Lapisan Aktif Didorong Prestasi)

[Kesimpulan Utama Bahagian Ini]: Lapisan epitaxial ialah "jiwa prestasi cip." CVD/MOCVD mengendalikan pengeluaran perindustrian berskala besar, manakala MBE (Molecular Beam Epitaxy) membolehkan antara muka ultra curam dengan ketepatan tahap atom. Tanpa teknologi epitaxial, rintangan ultra-rendah bagi radar gelombang milimeter 5G dan MOSFET voltan tinggi adalah mustahil.

Walaupun substrat menyediakan asas yang stabil, kristal tunggal yang tumbuh pukal tidak dapat dielakkan mengandungi kecacatan mikro, kekotoran semula jadi dan ciri elektrik tetap. Untuk mengarang peranti berkelajuan tinggi dan berkecekapan tinggi, pengilang telah menggunakan epitaksi—pemendapan terkawal lapisan kristal ultra-bersih dan nipis pada substrat sasaran.

Semasa proses epitaxial, atom daripada wap atau rasuk molekul diendapkan ke permukaan substrat yang dipanaskan dan diselaraskan dengan sempurna dengan kekisi kristal di bawahnya. Wafer epitaxial yang terhasil mempamerkan ketulenan kristal yang sangat tinggi, dengan ketumpatan kecacatan beberapa urutan magnitud lebih rendah daripada substrat pukal.

2.1 Teknologi dan Peralatan Pemendapan Epitaxial Aliran Perdana

Pertumbuhan epitaxial moden terutamanya dicapai melalui kaedah lanjutan berikut:

• Pemendapan Wap Kimia (CVD / MOCVD): Prekursor gas terurai pada permukaan wafer yang dipanaskan untuk membentuk lapisan tunggal kristal yang seragam. Antaranya, Pemendapan Wap Kimia Logam-Organik (MOCVD) ialah piawaian industri untuk pertumbuhan epitaxial sebatian III-V dan semikonduktor jurang jalur lebar.

• Epitaksi Rasuk Molekul (MBE): Dijalankan dalam persekitaran vakum ultra-tinggi (UHV), proses ini mencapai ketepatan lapisan atom tunggal dengan menghalakan pancaran haba yang tepat ke substrat, menghasilkan kecerunan antara muka yang sangat curam. Ia sesuai untuk struktur ultra halus seperti telaga kuantum.

Pemendapan epitaxial berkualiti tinggi bukan sahaja bergantung pada kawalan proses yang tepat tetapi juga pada pengurusan jangka hayat komponen utama di dalam ruang tindak balas (seperti substrat grafit bersalut SiC), yang secara langsung memberi kesan kepada kestabilan dan hasil proses.

2.2 Aplikasi Lanjutan Didayakan oleh Teknologi Epitaxial

Epitaxy membolehkan seni bina peranti yang tidak boleh dicapai dengan bahan pukal sahaja:

• Transistor Bipolar Heterojunction Silikon-Germanium (SiGe HBT): Menumbuhkan lapisan epitaxial SiGe ultranipis pada kawasan asas mencipta anjakan celah jalur, meningkatkan kelajuan tindak balas frekuensi tinggi dengan ketara.
• Teknologi Silikon Tegang: Mendepositkan lapisan silikon nipis pada kekisi SiGe mendorong terikan tegangan atau mampatan, dengan itu meningkatkan mobiliti pembawa (kedua-dua mobiliti elektron dalam n-FET dan mobiliti lubang dalam p-FET dipertingkatkan).
• Pertumbuhan Epitaxial Terpilih (SEG): Dalam seni bina FinFET dan Gate-All-Around (GAA) moden, pertumbuhan epitaxial Si/SiGe terpilih pada kawasan punca/longkang mengurangkan rintangan sentuhan dan meningkatkan arus tepu.

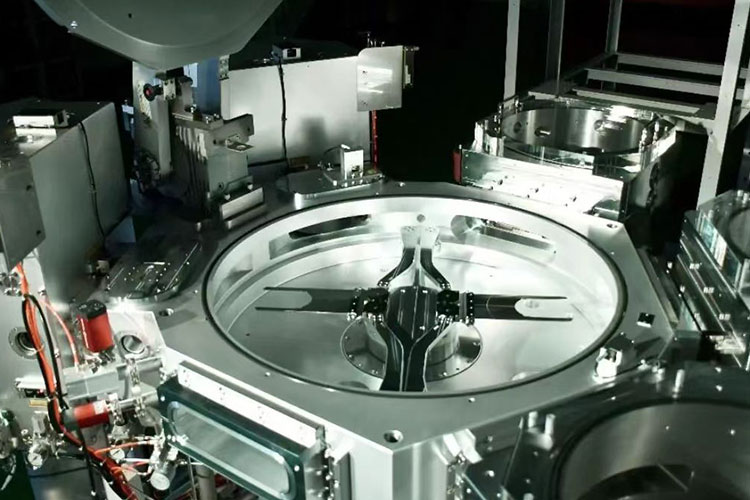

Untuk definisi proses epitaksi semikonduktor, rujuk kepada:Apakah proses epitaksi semikonduktor?

III. Substrat lwn. Wafer Epitaxial: Gambaran Keseluruhan Perbezaan Utama

[Kesimpulan Utama Bahagian Ini]: Cara paling langsung untuk membezakan antara kedua-duanya adalah dengan memeriksa "peranan berfungsi" mereka - substrat bertanggungjawab untuk menahan kejutan fizikal dan haba, manakala lapisan epitaxial bertanggungjawab untuk menahan medan arus dan elektrik. Dengan mengasingkan rantau aktif daripada kawasan yang terdedah kepada kecacatan, wafer epitaxial mencapai tahap arus bocor lebih daripada satu urutan magnitud lebih rendah daripada peranti yang direka secara langsung pada substrat.

Untuk perbandingan visual, jadual di bawah meringkaskan perbezaan asas antara substrat pukal dan wafer epitaxial dari segi parameter pembuatan utama:

IV. Kemajuan Teknikal: Bagaimana Epitaxy Secara Asas Meningkatkan Prestasi Peranti?

[Kesimpulan Utama Bahagian Ini]: Kecacatan mikro semula jadi dan titik tegasan terma dalam substrat pukal ialah "pembunuh tersembunyi" yang menyebabkan arus bocor yang tinggi dan voltan kerosakan rendah dalam peranti. Intipati teknologi epitaxial terletak pada penyahgandingan "substrat mekanikal yang rosak" daripada "lapisan berfungsi aktif bebas kecacatan," dengan itu mengasingkan pengangkutan pembawa dalam lapisan epitaxial tulen. Reka bentuk penyahgandingan ini secara langsung menghasilkan frekuensi operasi yang lebih tinggi, penggunaan kuasa yang lebih rendah dan jangka hayat peranti yang lebih lama—lonjakan kualitatif yang tidak boleh dicapai dengan menggunakan substrat pukal sahaja.

Pengenalan teknologi epitaxial bukan semata-mata "menambah lapisan filem," tetapi lebih kepada lonjakan kualitatif dalam kebolehpercayaan peranti dan prestasi elektrik.

Walaupun dengan ketulenan kimia yang paling tinggi, substrat pukal standard tidak dapat dielakkan mengandungi mikroporositi, mendakan oksigen, dan titik tegasan haba yang tinggal daripada proses penarikan kristal. Fabrikasi peranti terus pada substrat pukal selalunya menghasilkan arus bocor yang tinggi dan toleransi voltan kerosakan yang rendah.

Sebaliknya, wafer epitaxial mengasingkan pengangkutan pembawa dalam lapisan epitaxial tulen dan bebas kecacatan. Dengan memisahkan kawasan berfungsi aktif daripada substrat mekanikal yang terdedah kepada kecacatan, pengeluar dapat mencapai:

• Frekuensi operasi yang lebih tinggi (kapasiti parasit dikurangkan);
• Penggunaan kuasa yang lebih rendah (kebocoran dikurangkan);
• Jangka hayat peranti yang lebih lama dan kestabilan luar biasa di bawah tekanan elektroterma yang melampau.

Sebagai contoh, dalam bidang semikonduktor kuasa, kualiti lapisan epitaxial homogen SiC secara langsung menentukan penarafan voltan pecahan dan pada rintangan peranti MOSFET—sesuatu yang substrat SiC pukal tidak dapat dicapai sendiri.

V. Isu Teknikal Kebimbangan Terbesar kepada Jurutera (FAQ)

(Soalan berikut diperoleh daripada cabaran teknikal biasa yang dihadapi oleh jurutera proses barisan pengeluaran semikonduktor semasa proses pertumbuhan epitaxial sebenar)

S1: Jika bahan zarahan tiba-tiba meningkat semasa pertumbuhan epitaxial, selain daripada kebocoran ruang, apakah kawasan lain yang mudah diabaikan perlu disiasat?

J: Ini adalah salah satu situasi tidak dijangka yang paling mencabar yang dihadapi oleh jurutera semasa menjalankan wafer rutin. Selepas mengesahkan bahawa ruang itu kedap udara, kami mengesyorkan agar anda mengutamakan penyiasatan tiga "sudut tersembunyi":

1. Keadaan permukaan susceptor grafit: Microcracks atau kawasan mengelupas dalam salutan SiC boleh membebaskan zarah pada suhu tinggi. Jika susceptor telah digunakan untuk lebih daripada 1000 larian, kami mengesyorkan agar menggantikannya dengan segera untuk ujian—banyak isu zarah hilang selepas menggantikan susceptor dengan satu yang mempunyai salutan yang utuh.

2. Transien tekanan semasa pensuisan talian gas: Dalam sistem MOCVD, turun naik tekanan pada saat pensuisan gas punca boleh menyebabkan produk sampingan tertanggal daripada dinding dalaman paip. Kami mengesyorkan anda memeriksa keluk tindak balas pengawal tekanan automatik (APC) untuk mengesahkan sama ada overshoot tekanan berlaku.

3. Bahan cemar pada bahagian belakang substrat: Jika terdapat habuk halus atau sisa organik di bahagian belakang substrat sebelum ia memasuki ruang, ia mungkin "berhijrah" ke lapisan epitaxial bahagian hadapan pada suhu tinggi—ini adalah isu yang paling kerap diabaikan.

Penyelesaian masalah zarah pada asasnya ialah proses "penyingkiran": Mulakan dengan bahan habis pakai yang paling kerap diganti dan jejak isu itu langkah demi langkah ke arah bahagian dalam ruang.

S2: Dalam epitaksi SiC, seberapa sempitkah tetingkap proses untuk pertumbuhan aliran langkah? Apakah toleransi untuk sisihan suhu dan tekanan?

J: Soalan ini menyentuh teras proses epitaksi SiC—pertumbuhan aliran langkah memerlukan tiga syarat untuk dipenuhi serentak dalam tetingkap yang sangat sempit: mobiliti permukaan yang mencukupi, halangan nukleasi yang sesuai di tepi langkah dan penindasan pertumbuhan pulau tiga dimensi.

Berdasarkan data praktikal daripada barisan pengeluaran besar-besaran:

• Tingkap suhu: Biasanya antara 1550°C dan 1650°C, dengan tingkap berkesan kira-kira ±15°C. Jika suhu terlalu rendah, kekasaran permukaan (RMS) merosot secara mendadak; jika suhu terlalu tinggi, rangkuman polimorfik 3C-SiC muncul.
• Tingkap tekanan: Biasanya dikawal antara 50 dan 200 mbar, dengan tetingkap berkesan kira-kira ±20 mbar. Tekanan berlebihan → mengurangkan panjang penghijrahan permukaan dan penyatuan langkah; tekanan tidak mencukupi → penurunan tepu wap dan penurunan ketara dalam kadar pertumbuhan.

Dalam aplikasi kejuruteraan praktikal, kebanyakan jurutera proses lebih suka menetapkan suhu dahulu dan kemudian memperhalusi tekanan untuk mencari tetingkap—kerana ruang bertindak balas dengan lebih cepat kepada perubahan tekanan, menjadikannya sesuai untuk imbasan DOE (Design of Experiments) yang pantas.

S3: Bagaimanakah kitaran penggantian untuk suseptor grafit dalam peralatan MOCVD ditentukan? Adakah ia berdasarkan bilangan larian atau pemeriksaan visual?

J: Isu ini secara langsung berkaitan dengan keseimbangan antara hasil proses dan kos pengeluaran dan merupakan tumpuan utama untuk kedua-dua jurutera barisan pengeluaran dan pembuat keputusan pemerolehan.

Amalan standard industri ialah pendekatan dwi-landasan yang menggabungkan "jangka hayat kelompok" dan "pemeriksaan visual":

• Jangka Hayat Kelompok: Pembekal menyediakan hayat perkhidmatan yang disyorkan (cth., susceptor bersalut SiC VETEK disyorkan untuk kelompok Aixtron), yang diperoleh daripada ujian penuaan dipercepatkan berdasarkan kelesuan berbasikal haba salutan. Walaupun penampilan adalah normal, adalah disyorkan untuk menggantikan susceptor seperti yang dijadualkan sebelum mencapai kiraan kelompok ini untuk mengurangkan risiko kegagalan mengejut.

• Pemeriksaan Visual: Selepas setiap kumpulan pemprosesan, periksa secara visual permukaan salutan SiC atau periksa di bawah mikroskop. Jika mana-mana "bendera merah" berikut muncul, penggantian mesti dilakukan dengan segera—jangan tunggu sehingga tamat hayat perkhidmatan yang disyorkan:

①Kelihatan mengelupas atau retak salutan;

② Tompok berubah warna dengan diameter >1 mm pada permukaan (menunjukkan kerosakan salutan dan pengoksidaan substrat grafit);

③ Perubahan ketebalan setempat yang berulang dalam lapisan epitaxial, dengan syarat faktor pengagihan aliran udara telah diketepikan.

Amalan kejuruteraan yang disahkan secara meluas adalah untuk menetapkan kitaran penggantian pada 80% daripada jangka hayat disyorkan pembekal, pada masa yang sama mewujudkan pangkalan data jangka hayat substrat dengan mengambil gambar dan mengarkibkan penampilan setiap kelompok—pendekatan ini mengelakkan kedua-dua pembaziran pramatang (yang menyebabkan pembaziran) dan perjudian sehingga relau terakhir, yang boleh mengakibatkan sisa seluruh kelompok.

S4: Apabila haluan wafer epitaxial atau warp melebihi spesifikasi, adakah ini disebabkan terutamanya oleh substrat atau proses epitaxial?

J: Ini adalah isu "atribusi tanggungjawab" yang paling hangat diperkatakan dalam kalangan jurutera semasa mesyuarat analisis hasil. Jawapannya ialah—kedua-duanya menyumbang, tetapi berat relatif berbeza-beza bergantung pada sistem bahan:

Urutan penyelesaian masalah pragmatik untuk isu warpage: Mula-mula, sahkan data warpage masuk substrat (laporan Cpk pembekal) → Kemudian, semak keseragaman suhu relau epitaxial (penentukuran termokopel) → Akhir sekali, laraskan resipi proses.

VI. Rumusan dan Syor Pemilihan

Secara ringkasnya, substrat berfungsi sebagai "rangka dan sink haba," manakala lapisan epitaxial bertindak sebagai "otak dan otot." Kedua-duanya sangat diperlukan:

Jika anda tertumpu pada cip logik standard sensitif kos atau peranti diskret ringkas, substrat silikon bersaiz besar yang berkualiti tinggi adalah mencukupi untuk memenuhi keperluan anda.

Jika aplikasi anda melibatkan komunikasi frekuensi tinggi, penukaran kuasa voltan tinggi atau pengesanan foto sensitiviti tinggi, maka wafer yang dihasilkan menggunakan proses epitaxial ketepatan adalah pilihan terbaik anda.

Dalam industri pembuatan semikonduktor hari ini, yang terus mengejar penyelesaian "lebih cepat, lebih kecil dan lebih cekap", teknologi epitaxial telah menjadi alat teras untuk menembusi had fizikal Undang-undang Moore.
