Menangani isu ketidakseragaman ketebalan filem yang disebabkan oleh variasi poket-ke-poket yang tinggi (1.4%) dalam susceptors grafit epitaksi silikon berbilang poket, VeTek Semiconductor telah menambah baik kerataan susceptor kepada <0.08mm dan mengurangkan variasi poket-ke-poket kepada 0.69% melalui simulasi medan ketepatan tinggi CVD dan furnace yang ketara. hasil wafer epitaxial.

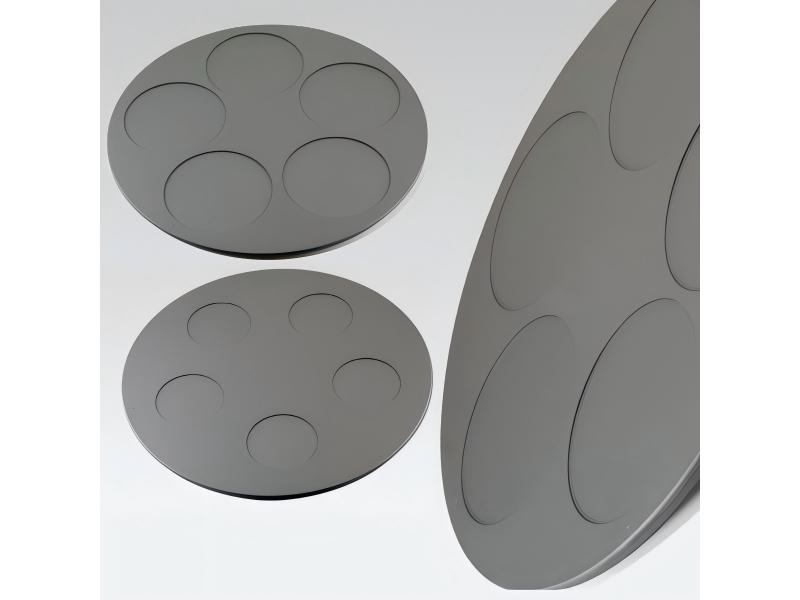

Suseptor Grafit Epitaksi Silikon Berbilang Poket dengan Salutan SiC CVD Ketepatan Tinggi
Semasa pengeluaran epitaksi silikon berbilang poket, pelanggan kami (faundri wafer semikonduktor) menghadapi cabaran lama dengan variasi poket-ke-poket yang tinggi dalam ketebalan lapisan epitaxial (data asal: 1.4%). Ini memberi kesan teruk kepada konsistensi wafer epitaxial dan hasil peranti hiliran. Dengan menjalankan simulasi berangka 3D dan analisis dinamik bendalir dalaman dan medan terma di dalam relau epitaksi CVD, digabungkan dengan pengoptimuman struktur perkakas dan teknologi salutan Silikon Karbida (CVD SiC) Pemendapan Wap Kimia berketepatan tinggi, pasukan Semikonduktor VeTek telah meningkatkan dengan ketara kerataan permukaan silikon supitaceptor berbilang poket <0mm2. <0.08mm. Berikutan penambahbaikan ini, variasi ketebalan filem poket ke poket pelanggan menurun secara drastik kepada 0.69%, mencapai lonjakan kualitatif dalam keseragaman ketebalan filem.
Perbandingan Metrik Prestasi Utama
|
Metrik Utama |
Data Pra-Penambahbaikan |
Data Selepas Penambahbaikan |
Margin Pengoptimuman & Penambahbaikan |
|
Ketebalan Filem Variasi Poket-ke-Poket |
1.40% |
0.69% |
Dikurangkan sebanyak 50.7% (Penurunan mutlak sebanyak 0.71%) |
|
Kerataan Susceptor Grafit |
< 0.20 mm |
< 0.08 mm (Konvensional <0.15mm) |
Ketepatan Kerataan Dipertingkatkan sebanyak 60% |
|
Keseragaman Ketebalan Filem Wafer Epitaxial CVD |
Lemah (Kesan sempadan yang teruk) |
Cemerlang (ketekalan cakera penuh yang luar biasa) |
Mencapai piawaian gred-A faundri peringkat-1 arus perdana |
|
Wafer Epitaxial Hasil Keseluruhan Produk |
Kadar sekerap yang tinggi untuk wafer tepi |
Diperbaiki dengan ketara |
Kecekapan output larian tunggal meningkat sebanyak ~12% |
Perspektif Teras: Dalam pembuatan epitaksi silikon berbilang poket bersaiz besar, ubah bentuk susceptor walaupun minit diperbesarkan oleh kehilangan hasil cip yang mahal.
Pelanggan dalam perkongsian ini ialah peranti kuasa 8-inci/12-inci terkemuka dan faundri wafer epitaxial silikon, terutamanya mengeluarkan wafer epitaxial silikon filem tebal yang digunakan dalam MOSFET voltan tinggi, IGBT dan elektronik automotif. Memandangkan pelanggan hiliran menuntut ketekalan yang semakin ketat dalam parameter elektrik cip, ketebalan lapisan epitaxial dan keseragaman kerintangan telah menjadi metrik teras untuk menilai kualiti wafer epitaxial. Pelanggan menggunakan reaktor epitaksi silikon CVD berbilang poket yang mampu memproses berbilang wafer silikon secara serentak dalam satu larian. Walau bagaimanapun, disebabkan oleh kitaran haba suhu tinggi yang berpanjangan dan hakisan aliran gas, suseptor grafit asalnya tidak lagi dapat memenuhi keperluan proses ketepatan tinggi berkenaan variasi poket ke poket dan kerataan.
Perspektif Teras: Toleransi kerataan susceptor grafit yang berlebihan secara langsung mengganggu pengaliran haba dan pengagihan medan aliran gas di dalam relau CVD, mencetuskan variasi ketebalan yang teruk antara poket.
Semasa pertumbuhan epitaxial silikon CVD, gas prekursor (seperti SiHCl3/SiH4) memendap pada suhu tinggi pada permukaan wafer untuk membentuk lapisan epitaxial kristal tunggal. Susceptor grafit bukan sahaja bertindak sebagai pembawa tetapi juga memainkan peranan penting dalam pengaliran haba seragam dan bimbingan medan aliran. Kesesakan teknikal khusus yang dihadapi oleh pelanggan termasuk:
Disebabkan oleh ubah bentuk mikro pada permukaan selepas penggunaan lanjutan, suseptor grafit berbilang poket asal pelanggan mempamerkan sedikit perbezaan dalam kedalaman ceruk poket dan kecekapan sinaran terma antara poket individu. Pengukuran sebenar mendedahkan data variasi poket ke poket setinggi 1.4%. Percanggahan ini secara langsung membawa kepada kadar pertumbuhan lapisan epitaxial yang tidak konsisten merentas wafer silikon yang diletakkan dalam poket berbeza dalam kelompok yang sama, mengakibatkan sisihan ketebalan filem yang berlebihan.
Kerataan suseptor asal hanya boleh dikekalkan pada paras <0.20mm. Dalam persekitaran epitaksi suhu tinggi 1100°C–1200°C, permukaan yang tidak rata menyebabkan aliran gas bertindak balas membentuk pusaran setempat sambil mewujudkan jurang yang tidak seragam antara susceptor dan pemanas aruhan. Ini kemudiannya menyebabkan medan haba tidak seragam di seluruh permukaan, memburukkan turun naik ketebalan filem.
Titik Sakit & Analisis Mekanisme Teknikal
|
Manifestasi Titik Sakit |
Mekanisme Fizikal / Proses |
Kesan kepada Pengeluaran & Hasil |
|
Variasi Poket-ke-Poket pada 1.4% |
Kedalaman ceruk yang tidak konsisten dan kadar pengaliran haba bawah antara poket |
Variasi ketebalan yang besar merentas wafer dalam kelompok yang sama; Kadar hasil gred-A menurun |
|
Kerataan > 0.20mm |
Alur permukaan menyebabkan sinaran haba tidak sekata dan pergolakan gas pada suhu tinggi |
Sisihan ketebalan seperti trapezoid antara pusat wafer dan tepi; kesan tepi bertambah teruk |
|
Jangka hayat salutan yang pendek / terdedah kepada pengelupasan |
Padanan pekali pengembangan haba yang lemah antara salutan SiC tradisional dan grafit |
Peningkatan pencemaran zarah; masa henti peralatan yang kerap untuk penyelenggaraan |
Perspektif Teras: Mengoptimumkan aliran dan medan haba melalui simulasi berangka, digabungkan dengan pemesinan CNC ketepatan peringkat mikron dan salutan SiC CVD padat ketulenan tinggi, secara asasnya membentuk semula prestasi susceptor.
Untuk menyelesaikan variasi poket ke poket pelanggan dan kesesakan kebosanan, pasukan kejuruteraan VeTek Semiconductor menjalankan penilaian di tapak, mengekstrak parameter operasi reaktor dan mereka bentuk penyelesaian pengoptimuman hujung ke hujung yang disesuaikan sepenuhnya:

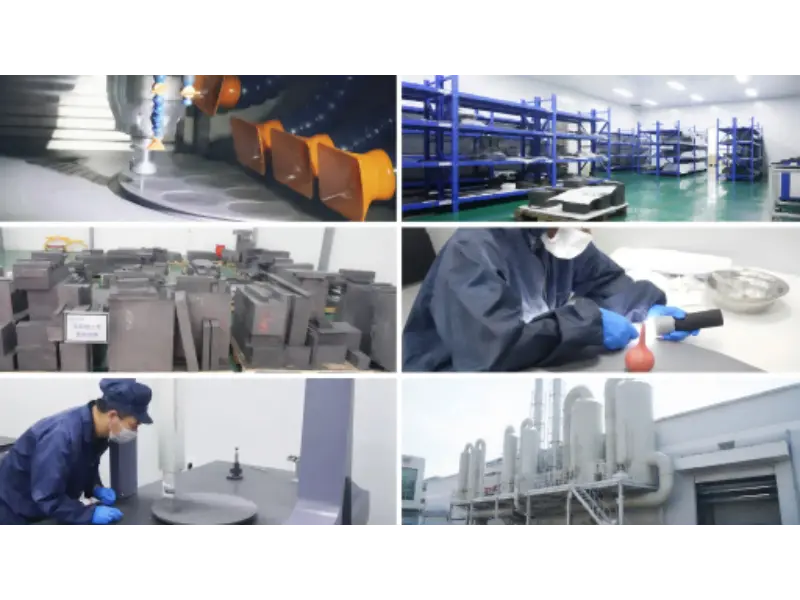

VeTek Semiconductor Advanced Precision Machining, Cleanroom & Kemudahan Kawalan Kualiti
Menggunakan ANSYS Fluent, simulasi berangka 3D telah dilakukan untuk halaju aliran gas, ketebalan lapisan sempadan, dan pemindahan haba sinaran terma di dalam reaktor CVD. Berdasarkan analisis pemodelan, jejari peralihan tepi poket dan struktur alur pemandu gas pada permukaan suseptor telah direka bentuk semula, membolehkan gas reaktan mengekalkan rejim aliran laminar yang sangat konsisten di atas setiap poket dan menghapuskan vorteks setempat.
Grafit isotropik isotropik berketumpatan tinggi dan ketulenan tinggi telah dipilih sebagai bahan substrat, ditambah dengan alat pemesinan ketepatan CNC 5 paksi yang dinaik taraf. Dengan memperhalusi kawalan tegasan pengapit dan trajektori laluan alat semasa pemprosesan, kerataan susceptor selepas pemesinan dikawal dengan ketat dari <0.20mm kepada <0.15mm, dengan permukaan susceptor gred atas teras mencapai kerataan terobosan <0.08mm.
Salutan α-SiC yang sangat padat dengan ketebalan seragam telah ditanam pada permukaan substrat grafit melalui Pemendapan Wap Kimia (CVD). Salutan mempunyai ketulenan sehingga 99.999% (gred 5N-6N), kekonduksian terma yang tinggi, dan rintangan kepada kakisan gas hidrogen klorida (HCl) panas. Ia sepadan dengan sempurna dengan pekali pengembangan terma (CTE) substrat grafit, memastikan sifar retakan mikro atau penepian semasa kitaran haba yang pantas.
Penyelesaian Teknikal & Kelebihan Prestasi
|
Dimensi Teknikal |
Langkah Penambahbaikan VeTek |
Kelebihan & Keputusan Teknikal |
|
Reka Bentuk Medan Struktur & Aliran |
Simulasi medan aliran CVD 3D + Struktur mikro tepi poket untuk panduan aliran |
Keseragaman pengagihan aliran gas meningkat sebanyak 35%; perbezaan pemendapan sempadan dihapuskan |
|
Kawalan Ketepatan Pemesinan |
Pemesinan ultra-ketepatan CNC 5 paksi + Alat pelepas tekanan |
Kerataan dicapai <0.08mm; toleransi kedalaman poket dikawal dalam ±0.003mm |
|
Bahan & Proses Salutan |
Salutan padat CVD SiC ketulenan tinggi (Ketebalan 100-150μm) |
Kakisan yang luar biasa dan rintangan kejutan haba; hayat perkhidmatan operasi dilanjutkan sebanyak >40% |

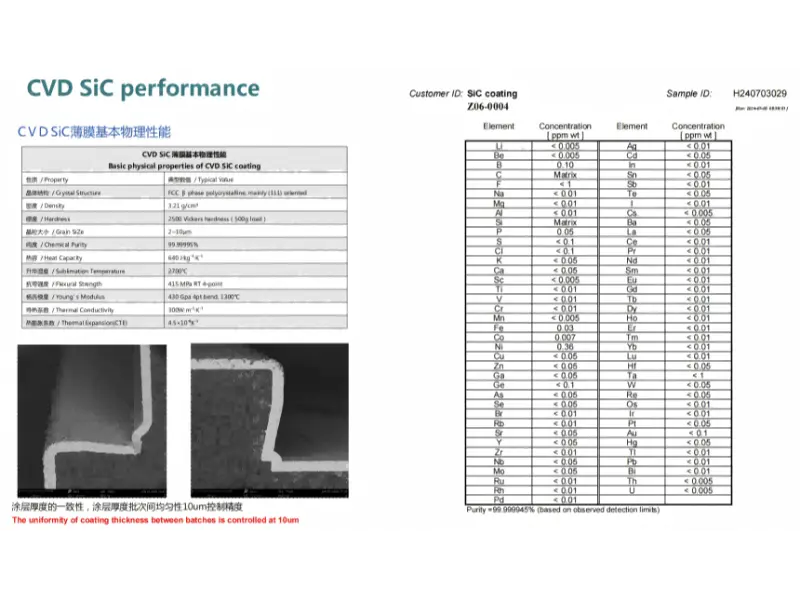

Sifat Fizikal Utama, Keseragaman Ketebalan SEM dan Analisis Ketulenan Sangat Tinggi bagi Salutan SiC CVD
Perspektif Teras: Data medan yang diukur menunjukkan bahawa pengoptimuman kerataan susceptor secara langsung diterjemahkan kepada pengurangan ketara sebanyak 50.7% dalam variasi poket-ke-poket filem epitaxial.
Selepas menggantikan bahagian lama dengan susceptor grafit epitaksi silikon berbilang poket yang dioptimumkan oleh VeTek Semiconductor, pelanggan menjalankan kajian penjejakan pengeluaran volum tinggi berterusan selama 30 hari pada talian mereka. Data peningkatan kualiti sebenar yang dikumpulkan termasuk:
Data pengeluaran terukur pelanggan menunjukkan bahawa variasi poket ke poket menurun dengan ketara daripada 1.4% turun kepada 0.69%, mencapai pengurangan keseluruhan sebanyak 50.7%. Ini meminimumkan jurang kadar pertumbuhan secara drastik merentasi poket yang berbeza.
Melalui pengoptimuman medan aliran dan perkakas berketepatan tinggi, susceptor yang dihasilkan secara besar-besaran secara konsisten mencapai kerataan dalam <0.15mm, dengan susceptor peringkat teratas secara stabil mencapai <0.08mm, jauh melebihi norma industri standard.
Terima kasih kepada medan terma dan aliran yang sangat stabil, kerintangan dan metrik keseragaman ketebalan lapisan epitaxial memasuki julat kualiti premium. Kadar hasil wafer Gred-A faundri meningkat kira-kira 3.5%, menjimatkan ratusan ribu RMB setiap tahun dalam kos wafer yang dibuang.
Jawapan:Dalam proses CVD suhu tinggi, wafer silikon dipanaskan terutamanya melalui pengaliran haba dan sinaran haba daripada susceptor. Jika kerataan susceptor kurang (mis., >0.20mm), ia mewujudkan jurang yang tidak sekata antara susceptor dan pemanas asas, mendorong variasi suhu setempat. Pada masa yang sama, permukaan yang tidak rata mengganggu aliran laminar gas reaktan, menyebabkan kepekatan gas setempat dan turun naik halaju, yang secara langsung nyata sebagai variasi ketebalan filem poket ke poket.
Jawapan:VeTek menggunakan salutan silikon karbida CVD ketulenan ultra tinggi yang direka bentuk dengan padanan CTE yang tepat dengan substrat grafit. Di bawah 1200°C suhu tinggi dan atmosfera menghakis H2/HCl, ia mempamerkan rintangan kejutan haba yang luar biasa dan lengai kimia, biasanya memanjangkan hayat perkhidmatan sebanyak 30% hingga 50% berbanding susceptor bersalut industri standard.
Jawapan:ya. VeTek mempunyai keupayaan simulasi medan terma/aliran CVD lengkap dan rantai pemprosesan CNC ketepatan. Kami boleh melakukan kejuruteraan terbalik 1:1 atau pengoptimuman struktur berdasarkan dimensi relau yang disediakan pelanggan, parameter aliran udara atau lukisan susceptor warisan.
Jawapan:Semua produk susceptor menjalani pembersihan ultrasonik dan pembungkusan vakum anti-statik di dalam bilik bersih Kelas 1000. Bahagian dalamannya dilindungi menggunakan modul penyerapan kejutan EVA berketumpatan tinggi yang disesuaikan, dan bahagian luarnya dibungkus dalam peti kayu berwasap gred eksport, memastikan penghantaran kesan sifar.
Perspektif Teras: Komponen perkakas mekanikal dan termodinamik semikonduktor berkualiti tinggi mewakili pelaburan langsung dalam meningkatkan daya saing faundri.
Dengan melaksanakan simulasi medan aliran CVD, kawalan perkakas ketepatan dan pengoptimuman salutan CVD SiC pada suseptor grafit epitaksi silikon berbilang poket, VeTek Semiconductor berjaya membantu pelanggan mengurangkan variasi poket-ke-poket ketebalan filem daripada 1.4% kepada 0.69%, dengan sempurna menyelesaikan cabaran tidak seragam ketebalan filem yang telah lama wujud.
Jika anda juga mengalami titik kesakitan teknikal seperti ketidakseragaman lapisan epitaxial, ubah bentuk susceptor grafit, variasi poket-ke-poket tinggi, atau pengelupasan salutan CVD, sila hubungi pasukan pakar teknikal Semikonduktor VeTek untuk menerima penilaian medan aliran percuma dan pelan pengoptimuman tersuai!
![]()
