Salutan Silikon Karbida

VeTek Semiconductor mengkhusus dalam pengeluaran produk Salutan Silikon Karbida ultra tulen, salutan ini direka bentuk untuk digunakan pada komponen grafit, seramik dan logam refraktori yang telah dimurnikan.


Salutan ketulenan tinggi kami disasarkan terutamanya untuk digunakan dalam industri semikonduktor dan elektronik. Ia berfungsi sebagai lapisan pelindung untuk pembawa wafer, susceptor dan elemen pemanas, melindunginya daripada persekitaran yang menghakis dan reaktif yang ditemui dalam proses seperti MOCVD dan EPI. Proses ini adalah penting untuk pemprosesan wafer dan pembuatan peranti. Selain itu, salutan kami sangat sesuai untuk aplikasi dalam relau vakum dan pemanasan sampel, di mana persekitaran vakum, reaktif dan oksigen tinggi ditemui.


Di VeTek Semiconductor, kami menawarkan penyelesaian yang komprehensif dengan keupayaan kedai mesin termaju kami. Ini membolehkan kami mengeluarkan komponen asas menggunakan grafit, seramik atau logam refraktori dan menggunakan salutan seramik SiC atau TaC secara dalaman. Kami juga menyediakan perkhidmatan salutan untuk bahagian yang dibekalkan pelanggan, memastikan fleksibiliti untuk memenuhi pelbagai keperluan.


Produk Silicon Carbide Coating kami digunakan secara meluas dalam Si epitaxy, SiC epitaxy, sistem MOCVD, proses RTP/RTA, proses etsa, proses etsa ICP/PSS, proses pelbagai jenis LED, termasuk LED biru dan hijau, LED UV dan deep-UV LED dan lain-lain, yang disesuaikan dengan peralatan dari LPE, Aixtron, Veeco, Nuflare, TEL, ASM, Annealsys, TSI dan sebagainya.


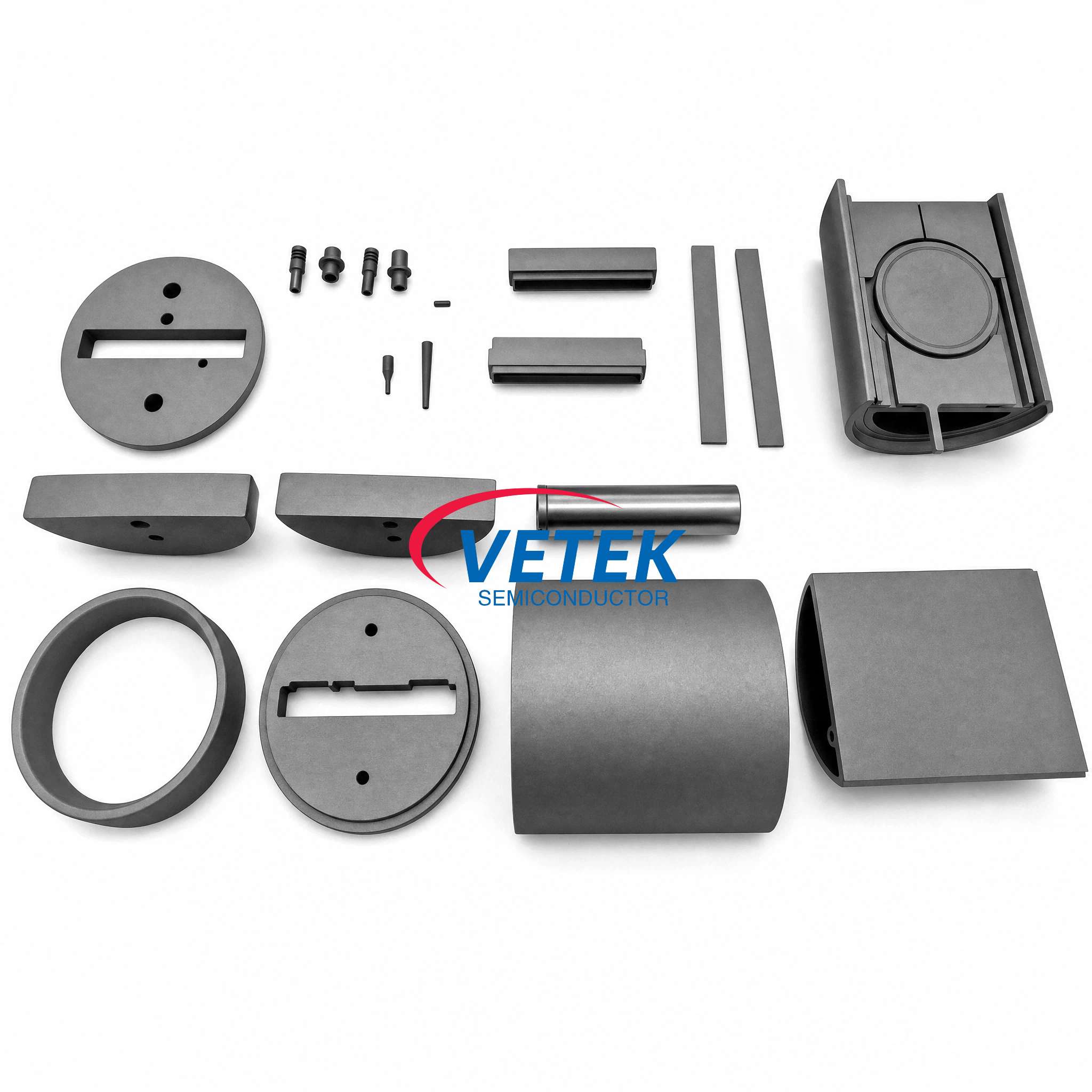

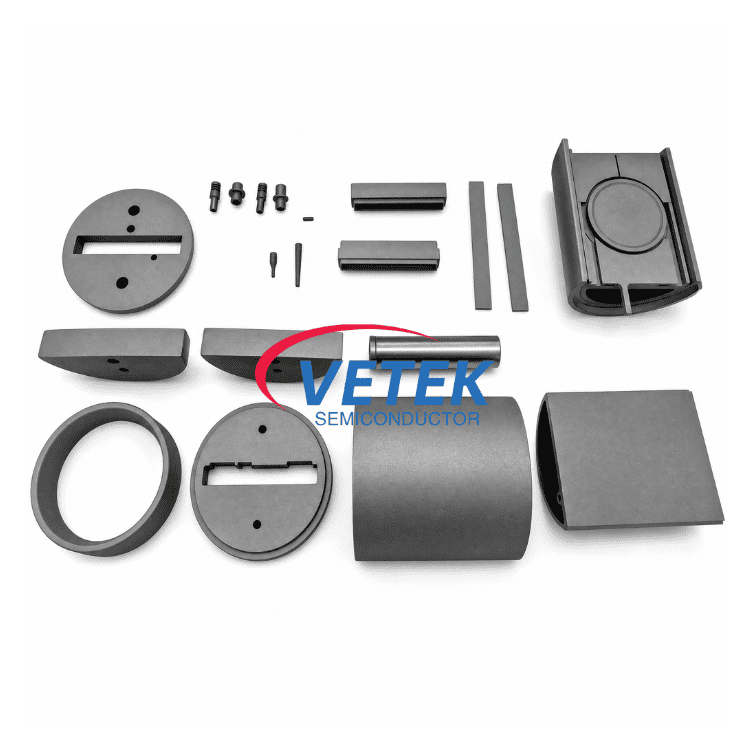

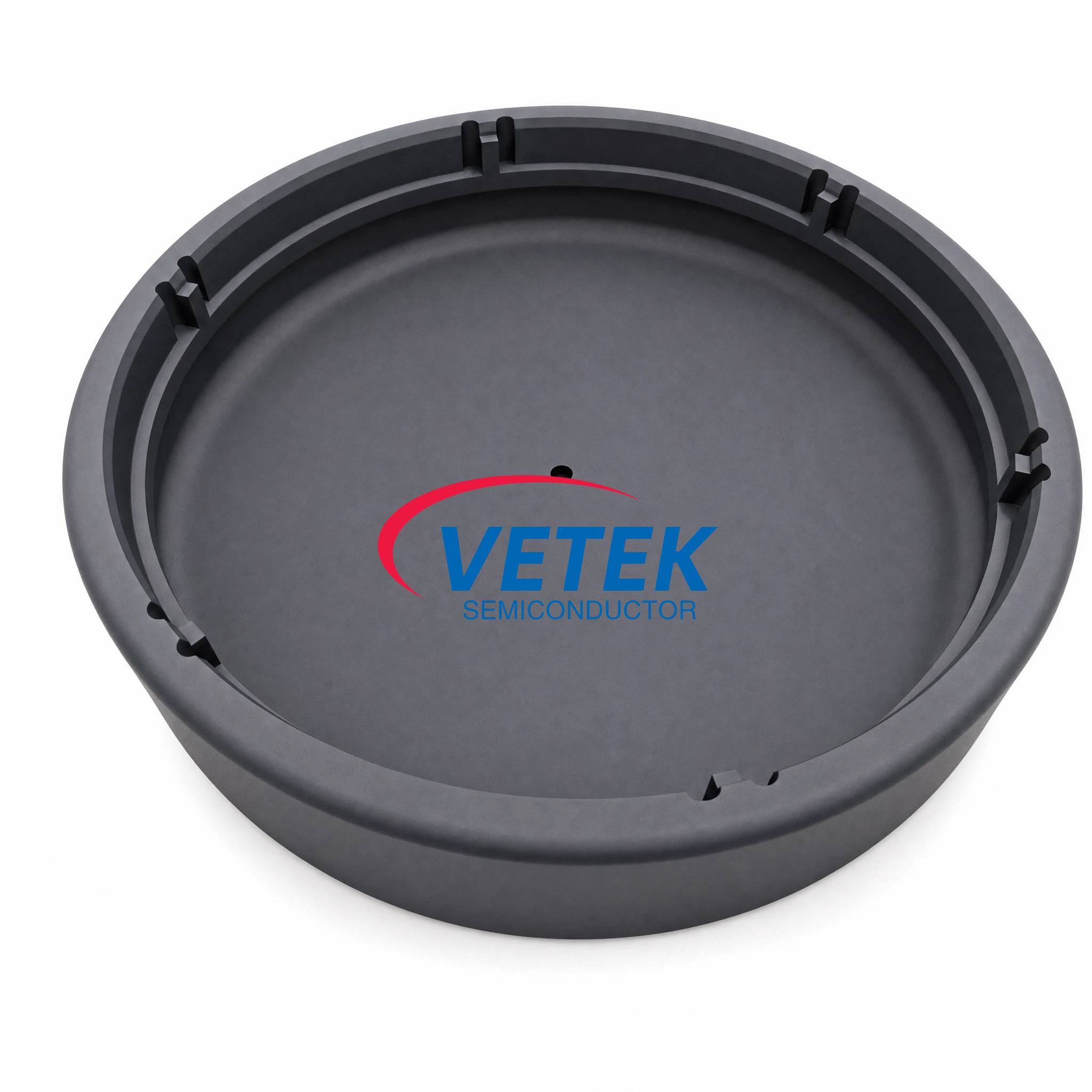

Bahagian reaktor yang boleh kita lakukan:


Aixtron G5 MOCVD Susceptors


Salutan Silicon Carbide beberapa kelebihan unik:

Silicon Carbide Coating several unique advantages



Parameter Salutan Silikon Karbida Semikonduktor VeTek

Sifat fizikal asas salutan SiC CVD
Harta benda Nilai Biasa
Struktur Kristal Polihablur fasa FCC β, terutamanya berorientasikan (111).
Ketumpatan salutan SiC 3.21 g/cm³
Salutan SiC Kekerasan 2500 Vickers kekerasan(500g beban)
Saiz Bijirin 2~10μm
Ketulenan Kimia 99.99995%
Kapasiti Haba 640 J·kg-1·K-1
Suhu Sublimasi 2700 ℃
Kekuatan lentur 415 MPa RT 4 mata
Modulus Muda 430 Gpa selekoh 4pt, 1300℃
Kekonduksian Terma 300W·m-1·K-1
Pengembangan Terma(CTE) 4.5×10-6K-1

STRUKTUR KRISTAL FILEM SIC CVD

CVD SIC FILM CRYSTAL STRUCTURE



View as

Ruang reaktor epitaxial bersalut

Ruang reaktor epitaxial bersalut

Veteksemicon SIC bersalut ruang reaktor epitaxial adalah komponen teras yang direka untuk menuntut proses pertumbuhan epitaxial semikonduktor. Menggunakan pemendapan wap kimia canggih (CVD), produk ini membentuk salutan SIC yang padat, tinggi pada substrat grafit kekuatan tinggi, mengakibatkan kestabilan suhu tinggi dan rintangan kakisan. Ia secara berkesan menentang kesan menghakis gas reaktan dalam persekitaran proses suhu tinggi, dengan ketara menindas pencemaran zarah, memastikan kualiti bahan epitaxial yang konsisten dan hasil yang tinggi, dan secara substansial memanjangkan kitaran penyelenggaraan dan jangka hayat ruang tindak balas. Ini adalah pilihan utama untuk meningkatkan kecekapan pembuatan dan kebolehpercayaan semikonduktor lebar lebar seperti SIC dan GAN.

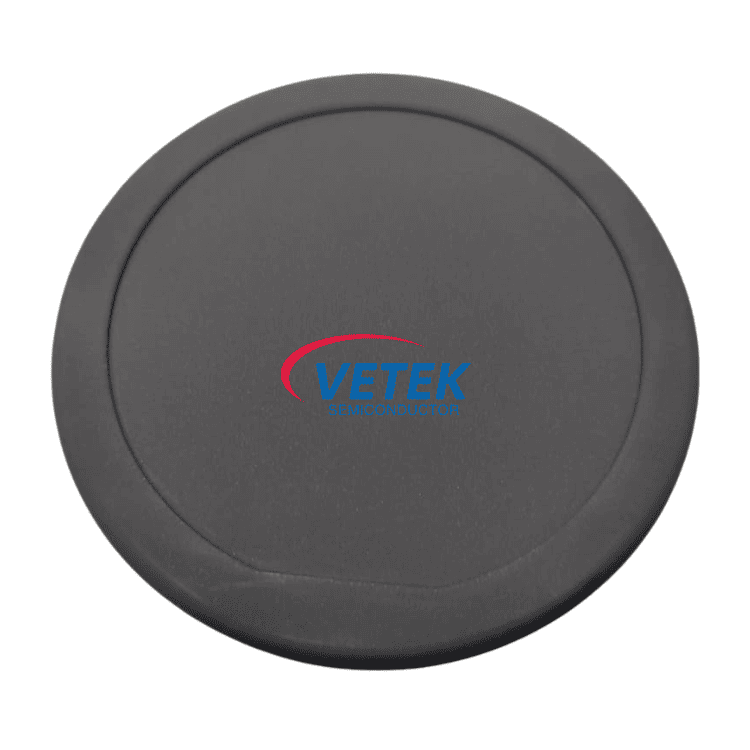

Bahagian penerima EPI

Bahagian penerima EPI

Dalam proses teras pertumbuhan epitaxial silikon karbida, Veteksemicon memahami bahawa prestasi pengedar secara langsung menentukan kecekapan kualiti dan pengeluaran lapisan epitaxial. Penggemar EPI yang berkulit tinggi kami, yang direka khusus untuk medan SIC, menggunakan substrat grafit khas dan salutan CVD SIC yang padat. Dengan kestabilan terma unggul mereka, rintangan kakisan yang sangat baik, dan kadar penjanaan zarah yang sangat rendah, mereka memastikan ketebalan yang tiada tandingan dan keseragaman doping untuk pelanggan walaupun dalam persekitaran proses suhu tinggi yang keras. Memilih Veteksemicon bermakna memilih asas kebolehpercayaan dan prestasi untuk proses pembuatan semikonduktor canggih anda.

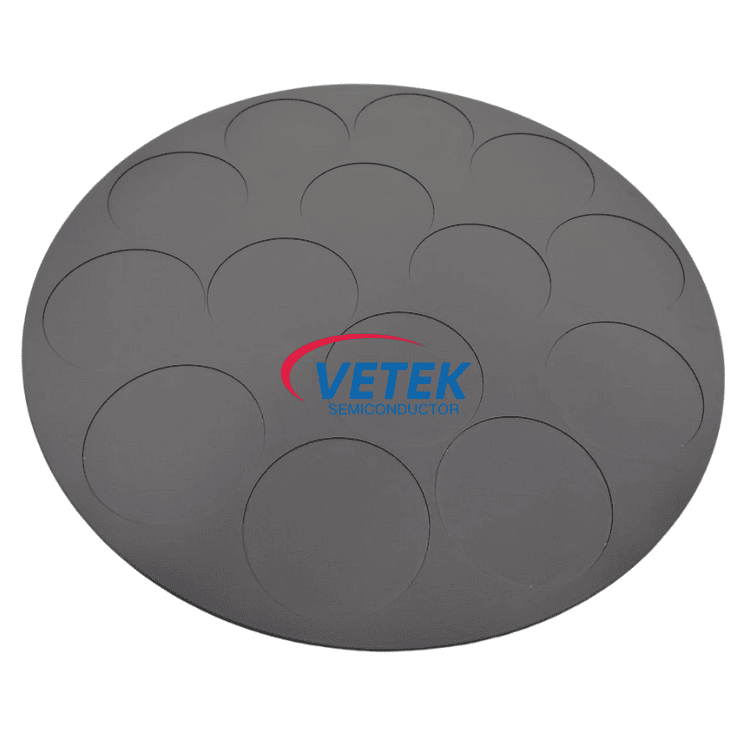

SIC STOLED SUSCED UNTUK ASM

SIC STOLED SUSCED UNTUK ASM

Veteksemicon Sic Coated Graphite Susceptor untuk ASM adalah komponen pembawa teras dalam proses epitaxial semikonduktor. Produk ini menggunakan teknologi salutan karbida pirolytic proprietari kami dan proses pemesinan ketepatan untuk memastikan prestasi yang unggul dan jangka hayat ultra panjang dalam persekitaran proses suhu tinggi dan menghakis. Kami sangat memahami keperluan ketat proses epitaxial pada kesucian substrat, kestabilan terma, dan konsistensi, dan komited untuk menyediakan pelanggan dengan penyelesaian yang stabil dan boleh dipercayai yang meningkatkan prestasi peralatan keseluruhan.
Cincin Fokus Silicon Carbide

Cincin Fokus Silicon Carbide

Veteksemicon Focus Ring direka khusus untuk menuntut peralatan etsa semikonduktor, terutamanya aplikasi etching SIC. Dilengkapi di sekitar chuck elektrostatik (ESC), berdekatan dengan wafer, fungsi utamanya adalah untuk mengoptimumkan pengedaran medan elektromagnet dalam ruang tindak balas, memastikan tindakan plasma seragam dan fokus di seluruh permukaan wafer. Cincin tumpuan berprestasi tinggi dengan ketara meningkatkan keseragaman kadar etch dan mengurangkan kesan kelebihan, secara langsung meningkatkan hasil produk dan kecekapan pengeluaran.
Plat pembawa karbida silikon untuk etsa LED

Plat pembawa karbida silikon untuk etsa LED

Veteksemicon Silicon Carbide Carrier Plate untuk etsa LED, yang direka khusus untuk pembuatan cip LED, adalah teras yang boleh digunakan dalam proses etsa. Diperbuat daripada karbida silikon kesakitan yang ketat, ia menawarkan rintangan kimia yang luar biasa dan kestabilan dimensi suhu tinggi, dengan berkesan menentang kakisan dari asid, pangkalan, dan plasma yang kuat. Ciri -ciri pencemaran yang rendah memastikan hasil yang tinggi untuk wafer epitaxial LED, manakala ketahanannya, jauh melebihi bahan tradisional, membantu pelanggan mengurangkan kos operasi keseluruhan, menjadikannya pilihan yang boleh dipercayai untuk meningkatkan kecekapan proses etsa dan konsistensi.

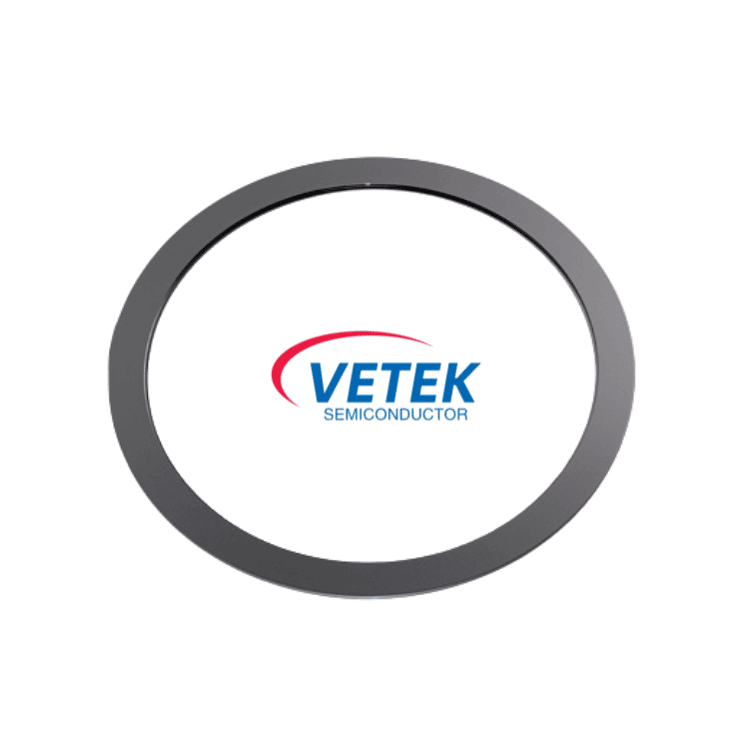

Cincin fokus sic pepejal

Cincin fokus sic pepejal

Veteksemi pepejal sic fokus cincin dengan ketara meningkatkan keseragaman etsa dan kestabilan proses dengan tepat mengawal medan elektrik dan aliran udara di pinggir wafer. Ia digunakan secara meluas dalam proses etsa ketepatan untuk silikon, dielektrik, dan bahan semikonduktor kompaun, dan merupakan komponen utama untuk memastikan hasil pengeluaran besar-besaran dan operasi peralatan yang boleh dipercayai jangka panjang.
Sebagai pengeluar dan pembekal profesional Salutan Silikon Karbida di China, kami mempunyai kilang kami sendiri. Sama ada anda memerlukan perkhidmatan tersuai untuk memenuhi keperluan khusus rantau anda atau ingin membeli lanjutan dan tahan lama yang dibuat di China, anda boleh meninggalkan kami mesej.
