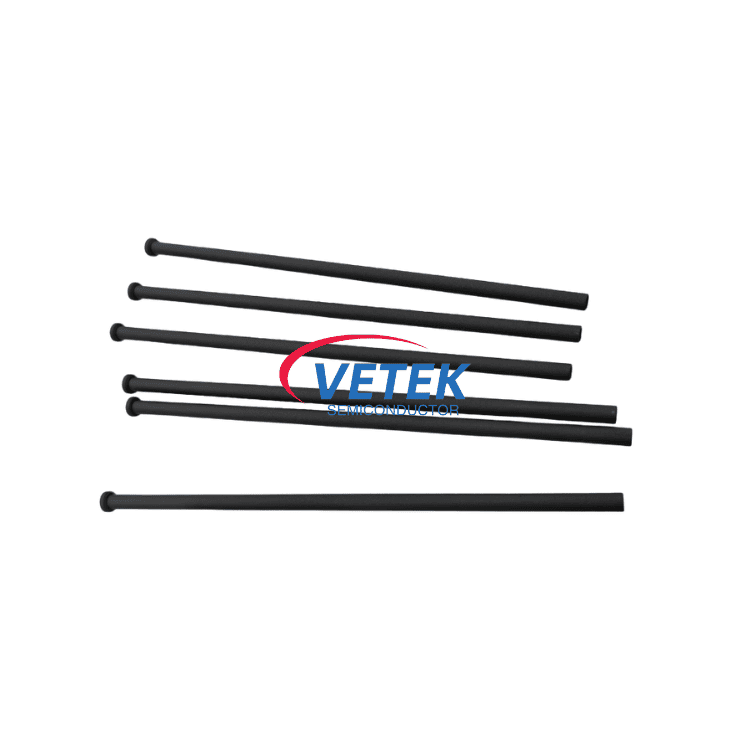

AMAT 0200-03201 Pin Lif Wafer SiC CVD

Ciri-ciri Produk

 ● Teras grafit ketulenan tinggi + Salutan SiC CVD – dibina untuk pengeluaran semikonduktor sebenar.

 ● Mengendalikan larian epitaksi suhu tinggi tanpa kehilangan kitaran kestabilan mekanikal selepas kitaran.

 ● Bentuk dinding nipis mengurangkan jisim haba dan meningkatkan ketepatan pengendalian wafer.

 ● Lapisan SiC tahan terhadap gas proses yang agresif dan pembersihan kimia.

 ● Salutan licin dan seragam bermakna kurang penumpahan zarah dan pemprosesan yang lebih stabil. Kami memegang toleransi yang ketat dengan pemesinan CNC untuk bahagian semikonduktor kritikal.

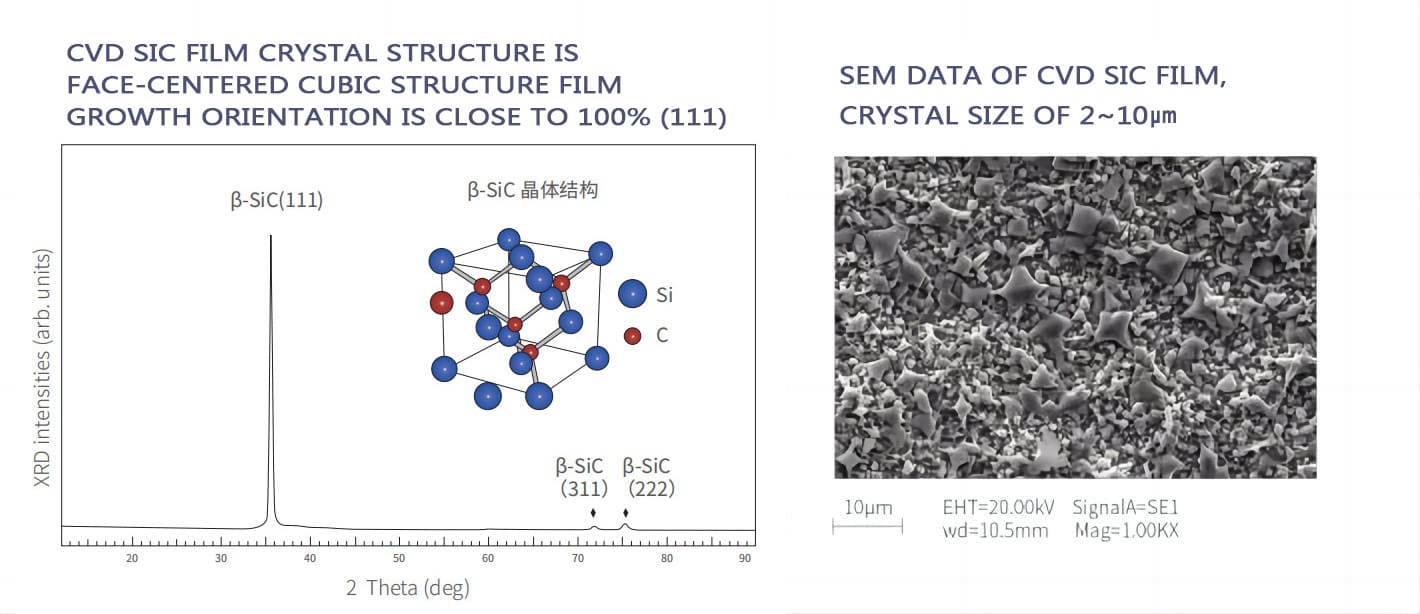

Sifat Fizikal Asas Salutan SiC CVD

Aplikasi

 ● Silicone epitaxy (Si EPI) – mengangkat, meletakkan dan menggerakkan wafer di dalam reaktor 300mm.

 ● Pemprosesan wafer semikonduktor am di mana anda memerlukan kestabilan haba, rintangan kakisan, zarah rendah dan hayat bahagian yang panjang.

 ● Ruang epitaksi AMAT dan sistem pengendalian wafer yang serasi.

Mengapa Memilih Semikonduktor VeTek

 ● Grafit bersalut SiC ketulenan tinggi yang dimaksudkan untuk kegunaan semikonduktor.

 ● Kestabilan terma dan rintangan kimia kedua-duanya adalah pepejal.

 ● Pastikan toleransi ketat — pemesinan ketepatan adalah perkara kami.

 ● Serasi dengan AMAT, ASM, Aixtron dan LPE.
