Salutan SiC lwn. TaC: Perisai Terunggul untuk Suseptor Grafit dalam Pemprosesan Separuh Kuasa Suhu Tinggi

Dalam dunia semikonduktor jurang jalur lebar (WBG), jika proses pembuatan lanjutan ialah "jiwa", susceptor grafit ialah "tulang belakang", dan salutan permukaannya ialah "kulit" kritikal. Salutan ini, biasanya hanya berpuluh-puluh mikron tebal, menentukan hayat perkhidmatan bahan habis pakai grafit yang mahal dalam persekitaran termo-kimia yang keras. Lebih penting lagi, ia secara langsung memberi kesan kepada ketulenan dan hasil pertumbuhan epitaxial.

Pada masa ini, dua penyelesaian salutan CVD (Chemical Vapor Deposition) arus perdana menguasai industri:Salutan Silikon Karbida (SiC).danSalutan Tantalum Carbide (TaC).. Walaupun kedua-duanya memainkan peranan penting, had fizikal mereka mewujudkan perbezaan yang jelas apabila menghadapi permintaan yang semakin ketat untuk fabrikasi generasi seterusnya.

1. Salutan SiC CVD: Piawaian Industri untuk Nod Matang

Sebagai penanda aras global untuk pemprosesan semikonduktor, salutan SiC CVD ialah penyelesaian "go-to" untuk susceptor GaN MOCVD dan peralatan standard SiC epitaxial (Epi). Kelebihan terasnya termasuk:

Pengedap Hermetik Unggul: Salutan SiC berketumpatan tinggi dengan berkesan menutup mikropori permukaan grafit, mewujudkan penghalang fizikal yang teguh yang menghalang habuk karbon dan kekotoran substrat daripada keluar gas pada suhu tinggi.

Kestabilan Medan Terma: Dengan pekali pengembangan terma (CTE) dipadankan rapat dengan substrat grafit, salutan SiC kekal stabil dan bebas retak dalam tetingkap suhu epitaxial 1000°C hingga 1600°C standard.

Kecekapan Kos: Bagi sebahagian besar pengeluaran peranti kuasa arus perdana, salutan SiC kekal sebagai "sweet spot" di mana prestasi memenuhi keberkesanan kos.

Dengan peralihan industri ke arah wafer SiC 8-inci, pertumbuhan kristal PVT (Physical Vapor Transport) memerlukan persekitaran yang lebih ekstrem. Apabila suhu melepasi ambang kritikal 2000°C, salutan tradisional mencecah dinding prestasi. Di sinilah salutan TaC CVD menjadi pengubah permainan:

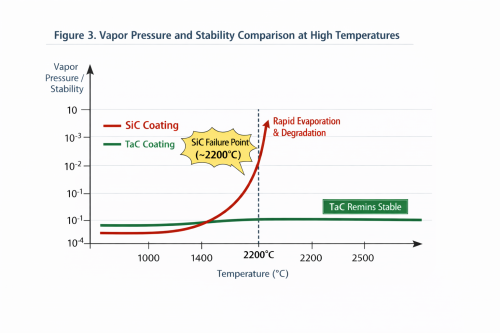

Kestabilan Termodinamik yang Tidak Ditandingi: Tantalum Carbide (TaC) mempunyai takat lebur yang mengejutkan sebanyak 3880°C. Menurut penyelidikan dalam Journal of Crystal Growth, salutan SiC mengalami "penyejatan tidak selaras" di atas 2200°C—di mana silikon menyublim lebih cepat daripada karbon, yang membawa kepada degradasi struktur dan pencemaran zarah. Sebaliknya, tekanan wap TaC ialah 3 hingga 4tertib magnitud lebih rendah daripada SiC, mengekalkan medan haba murni untuk pertumbuhan kristal.

Kelalaian Kimia Unggul: Dalam mengurangkan atmosfera yang melibatkan H₂ (Hidrogen) dan NH₃(Amonia), TaC mempamerkan rintangan kimia yang luar biasa. Eksperimen sains bahan menunjukkan bahawa kadar kehilangan jisim TaC dalam hidrogen suhu tinggi adalah jauh lebih rendah daripada SiC, yang penting untuk mengurangkan kehelan benang dan meningkatkan kualiti antara muka dalam lapisan epitaxial.

3. Perbandingan Utama: Cara Memilih Berdasarkan Tetingkap Proses Anda

Memilih antara kedua-dua ini bukan mengenai penggantian mudah, tetapi mengenai penjajaran tepat dengan "Tetingkap Proses" anda.

Pengoptimuman hasil bukan satu lonjakan tetapi hasil daripada padanan bahan yang tepat. Jika anda bergelut dengan "Kemasukan Karbon" dalam pertumbuhan kristal SiC atau ingin mengurangkan Kos Bahan Habis (CoC) anda dengan memanjangkan sebahagian hayat dalam persekitaran yang menghakis, menaik taraf daripada SiC kepada TaC selalunya merupakan kunci untuk memecahkan kebuntuan.

Sebagai pembangun berdedikasi bahan salutan semikonduktor termaju, VeTek Semiconductor telah menguasai kedua-dua laluan teknologi CVD SiC dan TaC. Pengalaman kami menunjukkan bahawa tiada bahan "terbaik"—hanya penyelesaian yang paling stabil untuk rejim suhu dan tekanan tertentu. Melalui kawalan ketepatan keseragaman pemendapan, kami memperkasakan pelanggan kami untuk menolak sempadan hasil wafer dalam era pengembangan 8 inci.

Pengarang:Sera Lee

Rujukan:

[1] "Tekanan Wap dan Penyejatan SiC dan TaC dalam Persekitaran Suhu Tinggi," Jurnal Pertumbuhan Kristal.

[2] "Kestabilan Semikal Karbida Logam Refraktori dalam Mengurangkan Atmosfera," Bahan Kimia dan Fizik.

[3] "Kawalan Kecacatan dalam Pertumbuhan Kristal Tunggal SiC Bersaiz Besar Menggunakan Komponen Bersalut TaC," Forum Sains Bahan.
