Evolusi CVD-SiC daripada Salutan Filem Nipis kepada Bahan Pukal

Bahan ketulenan tinggi adalah penting untuk pembuatan semikonduktor. Proses ini melibatkan haba melampau dan bahan kimia yang menghakis. CVD-SiC (Chemical Vapor Deposition Silicon Carbide) memberikan kestabilan dan kekuatan yang diperlukan. Ia kini menjadi pilihan utama untuk bahagian peralatan canggih kerana ketulenan dan ketumpatannya yang tinggi.

1. Prinsip Teras Teknologi CVD

CVD adalah singkatan kepada Chemical Vapor Deposition. Proses ini menghasilkan bahan pepejal daripada tindak balas kimia fasa gas. Pengilang biasanya menggunakan prekursor organik seperti Methyltrichlorosilane (MTS). Hidrogen bertindak sebagai gas pembawa untuk campuran ini.

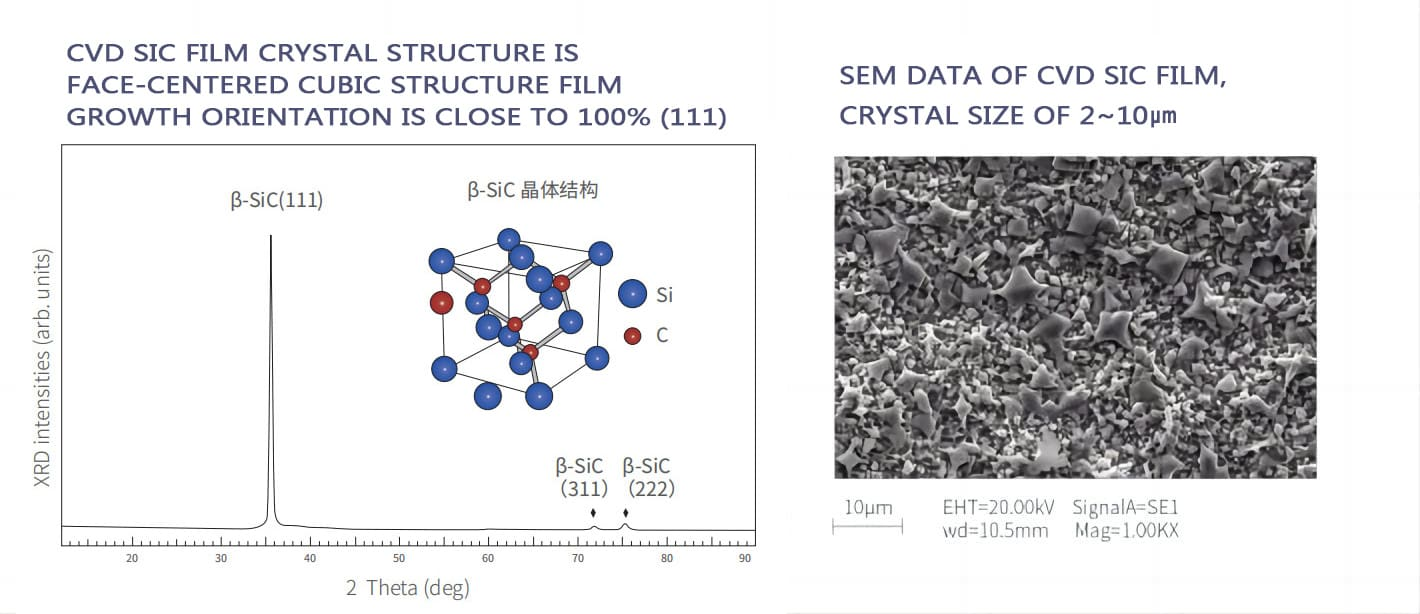

Proses ini berlaku di dalam ruang tindak balas yang dipanaskan antara 1100°C dan 1500°C. Molekul gas terurai dan bergabung semula pada permukaan substrat panas. Hablur Beta-SiC tumbuh lapisan demi lapisan, atom demi atom. Kaedah ini memastikan ketulenan kimia yang sangat tinggi, selalunya melebihi 99.999%. Bahan yang terhasil mencapai ketumpatan fizikal yang sangat hampir dengan had teori.

2. Salutan SiC pada Substrat Grafit

Industri semikonduktor menggunakan grafit untuk sifat terma yang sangat baik. Walau bagaimanapun, grafit berliang dan mengeluarkan zarah pada suhu tinggi. Ia juga membolehkan gas meresap dengan mudah. Pengilang menyelesaikan isu ini dengan proses CVD. Mereka mendepositkan filem nipis SiC ke permukaan grafit. Lapisan ini biasanya 100μm hingga 200μm tebal.

Salutan bertindak sebagai penghalang fizikal. Ia menghalang zarah grafit daripada mencemarkan persekitaran pengeluaran. Ia juga menahan hakisan daripada gas menghakis seperti ammonia (NH3). Aplikasi utama ialah Susceptor MOCVD. Reka bentuk ini menggabungkan keseragaman terma grafit dengan kestabilan kimia silikon karbida. Ia mengekalkan lapisan epitaxial tulen semasa pertumbuhan.

3. Bahan Pukal yang Didepositkan CVD

Sesetengah proses memerlukan rintangan hakisan yang melampau. Yang lain perlu menghapuskan substrat sepenuhnya. Dalam kes ini, Bulk SiC ialah penyelesaian terbaik. Pemendapan pukal memerlukan kawalan parameter tindak balas yang sangat tepat. Kitaran pemendapan berlangsung lebih lama untuk menumbuhkan lapisan tebal. Lapisan ini mencapai ketebalan beberapa milimeter atau bahkan sentimeter.

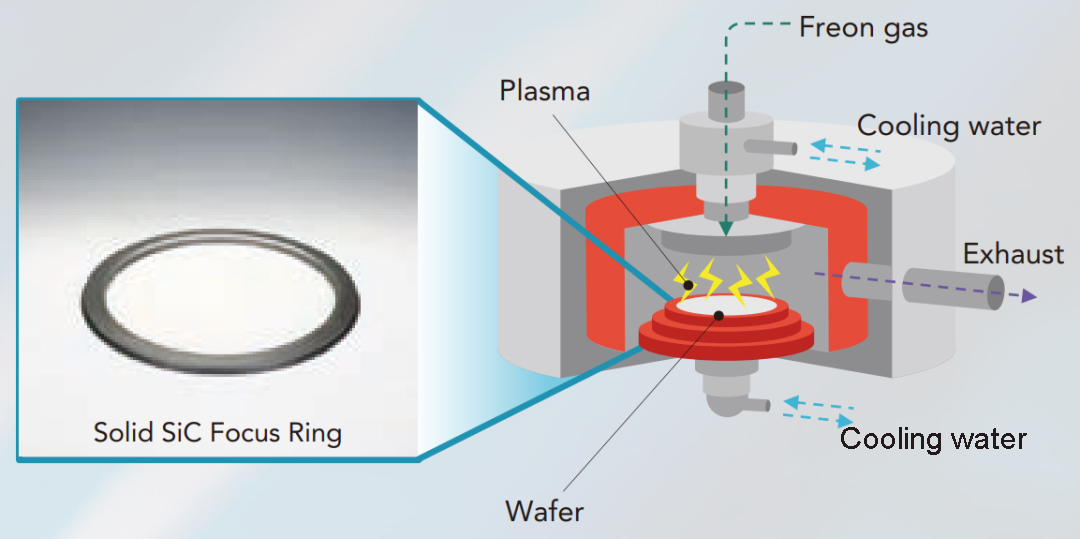

Jurutera mengeluarkan substrat asal untuk mendapatkan bahagian karbida silikon tulen. Komponen ini penting untuk peralatan Etching Kering. Contohnya, Cincin Fokus menghadapi pendedahan langsung kepada plasma tenaga tinggi. CVD-SiC pukal mempunyai tahap kekotoran yang sangat rendah. Ia menawarkan ketahanan yang unggul terhadap hakisan plasma. Ini memanjangkan jangka hayat bahagian peralatan dengan ketara.

4. Kelebihan Teknikal Proses CVD

CVD-SiC mengatasi bahan tersinter akhbar tradisional dalam beberapa cara:

Ketulenan Tinggi:Prekursor fasa gas membolehkan penulenan yang mendalam. Bahan ini tidak mengandungi pengikat logam. Ini menghalang pencemaran ion logam semasa pemprosesan wafer.

Struktur Mikro Padat:Susunan atom mewujudkan struktur tidak berliang. Ini menghasilkan kekonduksian terma yang sangat baik dan kekerasan mekanikal.

Sifat Isotropik:CVD-SiC mengekalkan prestasi yang konsisten dalam semua arah. Ia menentang kegagalan daripada tekanan haba di bawah keadaan operasi yang kompleks.

Teknologi CVD-SiC menyokong industri semikonduktor melalui kedua-dua lapisan dan struktur pukal. Di Vetek Semiconductor, kami mengikuti kemajuan terkini dalam sains bahan. Kami berdedikasi untuk menyediakan penyelesaian silikon karbida berkualiti tinggi untuk industri.
