Penyelesaian kepada Kecacatan Pengekapsulan Karbon dalam Substrat Silikon Karbida

Dengan peralihan tenaga global, revolusi AI, dan gelombang teknologi maklumat generasi baharu, silikon karbida (SiC) telah berkembang pesat daripada menjadi "bahan berpotensi" kepada "bahan asas strategik" kerana sifat fizikalnya yang luar biasa. Aplikasinya berkembang pada kadar yang tidak pernah berlaku sebelum ini, meletakkan permintaan yang hampir melampau pada kualiti dan konsistensi bahan substrat. Ini telah menjadikan menangani kecacatan kritikal seperti "enkapsulasi karbon" lebih mendesak dan perlu berbanding sebelum ini.

Aplikasi Frontier Memacu Substrat SiC

1. Ekosistem Perkakasan AI dan Had Pengecilan:

• Mengambil cermin mata AI sebagai contoh

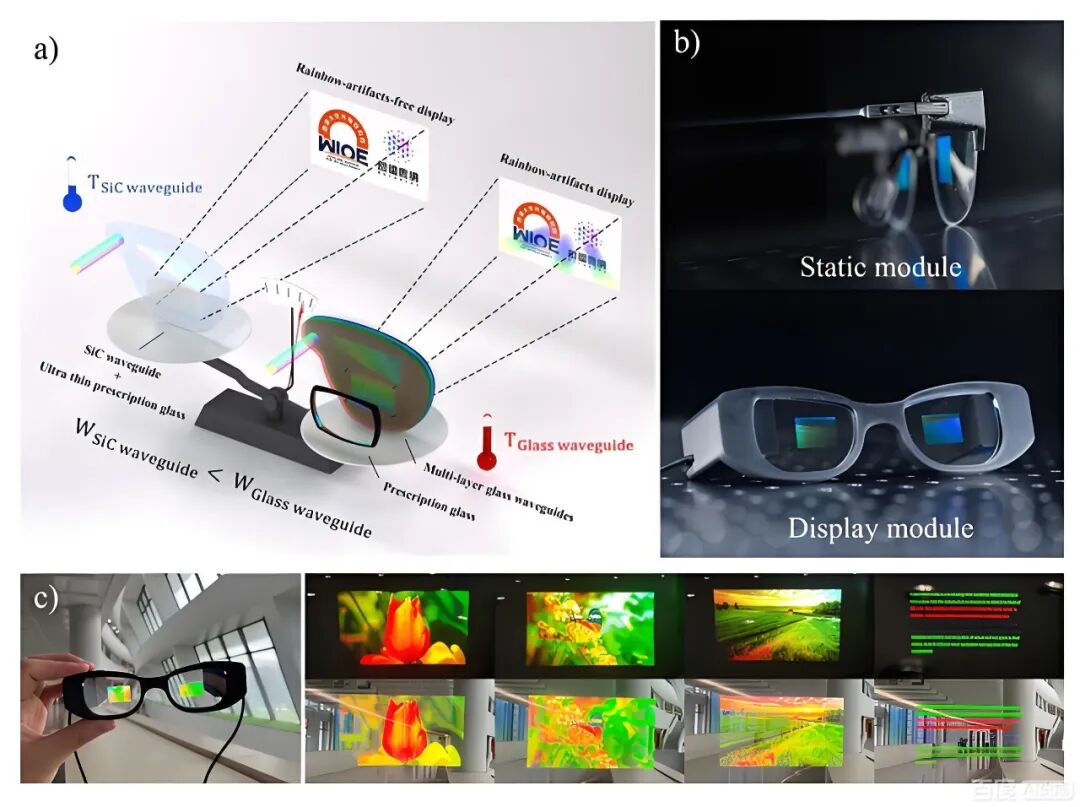

• Bahan pandu gelombang optik untuk cermin mata AR/VR.

Cermin mata AI generasi seterusnya (peranti AR/VR) berusaha untuk rasa rendaman dan interaksi masa nyata yang tiada tandingan. Ini bermakna bahawa pemproses teras dalaman mereka (seperti cip inferens AI khusus) mesti memproses sejumlah besar data dan mengendalikan pelesapan haba yang ketara dalam ruang kecil yang sangat terhad. Cip berasaskan silikon menghadapi batasan fizikal dalam senario ini.

Pandu gelombang optik AR/VR memerlukan indeks biasan yang tinggi untuk mengurangkan volum peranti, penghantaran jalur lebar untuk menyokong paparan penuh warna, kekonduksian terma yang tinggi untuk menguruskan pelesapan haba daripada sumber cahaya berkuasa tinggi, dan kekerasan dan kestabilan yang tinggi untuk memastikan ketahanan. Ia juga mesti serasi dengan teknologi pemprosesan mikro/nano-optik matang untuk pembuatan berskala besar.

Peranan SiC: Modul RF/kuasa GaN-on-SiC yang diperbuat daripada substrat SiC adalah kunci untuk menyelesaikan percanggahan ini. Mereka boleh memacu paparan mini dan sistem sensor dengan kecekapan yang lebih tinggi dan, dengan kekonduksian terma beberapa kali lebih tinggi daripada silikon, dengan cepat menghilangkan haba besar yang dihasilkan oleh cip, memastikan operasi yang stabil dalam faktor bentuk yang tipis.

Karbida silikon kristal tunggal (SiC) mempunyai indeks biasan kira-kira 2.6 dalam spektrum cahaya yang boleh dilihat, dengan ketelusan yang sangat baik, menjadikannya sesuai untuk reka bentuk pandu gelombang optik bersepadu tinggi. Berdasarkan sifat indeks biasannya yang tinggi, pandu gelombang pembelauan SiC satu lapisan secara teorinya boleh mencapai medan pandangan (FOV) sekitar 70° dan secara berkesan menindas corak pelangi. Selain itu, SiC mempunyai kekonduksian terma yang sangat tinggi (kira-kira 4.9 W/cm·K), membolehkannya menghilangkan haba dengan cepat daripada sumber optik dan mekanikal, menghalang kemerosotan prestasi optik akibat kenaikan suhu. Selain itu, kekerasan tinggi dan rintangan haus SiC dengan ketara meningkatkan kestabilan struktur dan ketahanan jangka panjang kanta pandu gelombang. Wafer SiC boleh digunakan untuk pemprosesan mikro/nano (seperti etsa dan salutan), memudahkan penyepaduan struktur mikro-optik.

Bahaya "enkapsulasi karbon": Jika substrat SiC mengandungi kecacatan "enkapsulasi karbon", ia menjadi "penebat haba" dan "titik kerosakan elektrik" setempat. Ia bukan sahaja menghalang aliran haba dengan teruk, yang membawa kepada kepanasan terlampau tempatan cip dan kemerosotan prestasi, tetapi ia juga boleh menyebabkan nyahcas mikro atau arus kebocoran, yang berpotensi membawa kepada anomali paparan, ralat pengiraan atau malah kegagalan perkakasan dalam cermin mata AI di bawah keadaan beban tinggi jangka panjang. Oleh itu, substrat SiC yang bebas kecacatan ialah asas fizikal untuk mencapai perkakasan AI boleh pakai yang boleh dipercayai dan berprestasi tinggi.

Bahaya "enkapsulasi karbon": Jika substrat SiC mengandungi kecacatan "enkapsulasi karbon", ia akan mengurangkan penghantaran cahaya yang boleh dilihat melalui bahan, dan juga boleh menyebabkan pemanasan terlampau setempat pandu gelombang, kemerosotan prestasi dan penurunan atau kelainan dalam kecerahan paparan.

2. Revolusi dalam Pembungkusan Pengkomputeran Lanjutan:

• Lapisan Utama dalam Teknologi CoWoS NVIDIA

Dalam perlumbaan kuasa pengkomputeran AI yang diterajui oleh NVIDIA, teknologi pembungkusan termaju seperti CoWoS (Chip-on-Wafer-on-Substrate) telah menjadi pusat untuk menyepadukan CPU, GPU dan memori HBM, yang membolehkan pertumbuhan eksponen dalam kuasa pengkomputeran. Dalam sistem integrasi heterogen yang kompleks ini, interposer memainkan peranan penting sebagai tulang belakang untuk interkoneksi berkelajuan tinggi dan pengurusan haba.

Peranan SiC: Berbanding dengan silikon dan kaca, SiC dianggap sebagai bahan yang ideal untuk interposer berprestasi tinggi generasi akan datang kerana kekonduksian terma yang sangat tinggi, pekali pengembangan haba yang lebih sepadan dengan cip, dan sifat penebat elektrik yang sangat baik. Interposers SiC boleh menghilangkan haba pekat daripada berbilang teras pengkomputeran dengan lebih cekap dan memastikan integriti penghantaran isyarat berkelajuan tinggi.

Bahaya "enkapsulasi karbon": Di bawah interkoneksi aras nanometer, kecacatan "enkapsulasi karbon" peringkat mikron adalah seperti "bom jangka." Ia boleh memesongkan medan terma dan tekanan tempatan, yang membawa kepada kelesuan termomekanikal dan keretakan pada lapisan logam yang saling bersambung, menyebabkan kelewatan isyarat, crosstalk atau kegagalan sepenuhnya. Dalam kad pecutan AI bernilai ratusan ribu RMB, kegagalan sistem yang disebabkan oleh kecacatan bahan asas tidak boleh diterima. Memastikan ketulenan mutlak dan kesempurnaan struktur interposer SiC adalah asas untuk mengekalkan kebolehpercayaan keseluruhan sistem pengkomputeran yang kompleks.

Kesimpulan: Peralihan daripada "boleh diterima" kepada "sempurna dan sempurna." Pada masa lalu, silikon karbida digunakan terutamanya dalam bidang perindustrian dan automotif, di mana beberapa toleransi terhadap kecacatan wujud. Walau bagaimanapun, apabila ia berkaitan dengan dunia pengecilan cermin mata AI dan sistem ultra-tinggi, ultra-kompleks seperti CoWoS NVIDIA, toleransi terhadap kecacatan material telah menurun kepada sifar. Setiap kecacatan "pengenkapsulan karbon" secara langsung mengancam had prestasi, kebolehpercayaan dan kejayaan komersial produk akhir. Oleh itu, mengatasi kecacatan substrat seperti "enkapsulasi karbon" bukan lagi sekadar isu peningkatan akademik atau proses tetapi pertempuran material kritikal yang menyokong kecerdasan buatan generasi akan datang, pengkomputeran termaju dan revolusi elektronik pengguna.

Dari Mana Datangnya Pembalut Karbon

Rost et al. mencadangkan "model kepekatan," mencadangkan bahawa perubahan dalam nisbah bahan dalam fasa gas adalah punca utama pengkapsulan karbon. Li et al. mendapati bahawa grafitisasi benih boleh mendorong pengkapsulan karbon sebelum pertumbuhan bermula. Disebabkan oleh pelepasan atmosfera kaya silikon dari mangkuk pijar dan interaksi aktif antara atmosfera silikon dan mangkuk pijar grafit dan unsur grafit lain, penggrafitan sumber karbida silikon tidak dapat dielakkan. Oleh itu, tekanan separa Si yang agak rendah dalam ruang pertumbuhan mungkin menjadi punca utama pengkapsulan karbon. Walau bagaimanapun, Avrov et al. berpendapat bahawa pengkapsulan karbon bukan disebabkan oleh kekurangan silikon. Oleh itu, kakisan kuat unsur grafit disebabkan oleh lebihan silikon mungkin menjadi punca utama kemasukan karbon. Bukti eksperimen langsung dalam kertas ini menunjukkan bahawa zarah karbon halus pada permukaan sumber boleh didorong ke hadapan pertumbuhan kristal tunggal silikon karbida, membentuk pengkapsulan karbon. Keputusan ini menunjukkan bahawa penjanaan zarah karbon halus dalam ruang pertumbuhan adalah punca utama pengkapsulan karbon. Kemunculan pengkapsulan karbon dalam kristal tunggal silikon karbida bukan disebabkan oleh tekanan separa Si yang rendah dalam ruang pertumbuhan, sebaliknya pembentukan zarah karbon yang bersambung lemah disebabkan oleh penggambaran sumber silikon karbida dan kakisan unsur grafit.

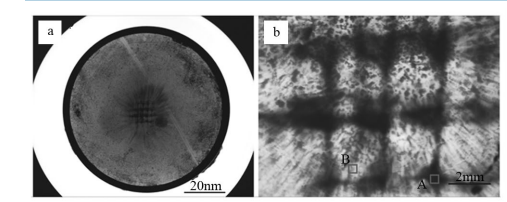

Pengagihan kemasukan nampaknya hampir menyerupai corak plat grafit pada permukaan sumber. Zon bebas kemasukan dalam wafer kristal tunggal adalah bulat, dengan diameter kira-kira 3mm, yang sepadan dengan sempurna dengan diameter lubang bulat berlubang. Ini menunjukkan bahawa pengkapsulan karbon berasal dari kawasan bahan mentah, bermakna grafitisasi bahan mentah menyebabkan kecacatan pengkapsulan karbon.

Pertumbuhan kristal silikon karbida biasanya memerlukan 100-150 jam. Apabila pertumbuhan berkembang, grafitisasi bahan mentah menjadi lebih teruk. Di bawah permintaan untuk kristal tebal yang semakin meningkat, menangani grafitisasi bahan mentah menjadi isu utama.

Penyelesaian Pembalut Karbon

1.Teori Sublimasi Bahan Mentah dalam PVT

• Nisbah Luas Permukaan Kepada Isipadu: Dalam sistem kimia, kadar pertambahan luas permukaan sesuatu bahan adalah jauh lebih perlahan daripada kadar pertambahan isipadunya. Oleh itu, lebih besar saiz zarah, lebih kecil luas permukaan kepada nisbah isipadu (luas permukaan/isipadu).
• Penyejatan Berlaku pada Permukaan: Hanya atom atau molekul yang terletak di permukaan zarah mempunyai peluang untuk melarikan diri ke fasa gas. Oleh itu, kadar dan jumlah jumlah penyejatan secara langsung berkaitan dengan luas permukaan yang terdedah oleh zarah.
• Ciri-ciri Penyejatan Zarah Besar: Nisbah luas permukaan/isipadu yang lebih kecil. Lebih sedikit molekul/atom permukaan, bermakna lebih sedikit tapak permukaan yang tersedia untuk penyejatan. (Satu zarah besar vs. berbilang zarah kecil) Kadar penyejatan yang lebih perlahan: Lebih sedikit molekul/atom yang terlepas dari permukaan zarah setiap unit masa. Penyejatan yang lebih seragam (kurang variasi dalam spesies): Oleh kerana permukaan yang agak kecil, resapan bahan dalaman ke permukaan memerlukan laluan yang lebih panjang dan lebih masa. Penyejatan terutamanya berlaku pada lapisan paling luar.
• Bahan Mentah Zarah Kecil (Nisbah Luas Permukaan Kepada Isipadu): "Tidak Terbakar" (Penyejatan/Pemejalwapan berubah secara mendadak): Zarah-zarah kecil hampir keseluruhannya terdedah kepada suhu tinggi, menyebabkan "penggasan" yang cepat: Mereka menyuburkan dengan sangat cepat, dan pada peringkat awal, terutamanya melepaskan komponen yang paling mudah disublimasikan (biasanya gas kaya silikon). Tidak lama kemudian, permukaan zarah kecil menjadi kaya karbon (kerana karbon agak sukar untuk disublimkan). Ini mengakibatkan perbezaan ketara dalam komposisi gas tersublimasi sebelum dan selepas—gas mula kaya silikon dan kemudiannya menjadi kaya karbon.

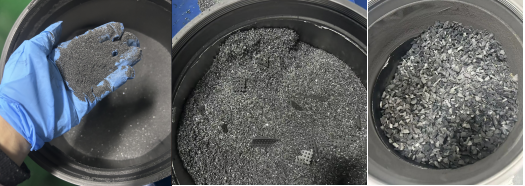

• Pertumbuhan selesai dengan bahan mentah 0.5mm
• Pertumbuhan dilengkapkan dengan bahan mentah kaedah penyebaran sendiri 1-2mm

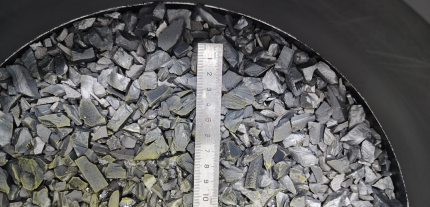

• Pertumbuhan dilengkapkan dengan bahan mentah CVD 4-10mm

Seperti yang dilihat dalam rajah di atas, meningkatkan saiz zarah bahan mentah membantu menyekat volatilisasi keutamaan komponen Si dalam bahan mentah, menjadikan komposisi fasa gas semasa keseluruhan proses pertumbuhan lebih stabil dan menangani isu grafitasi bahan mentah. Bahan CVD zarah besar, terutamanya bahan mentah yang bersaiz lebih daripada 8mm, dijangka dapat menyelesaikan sepenuhnya masalah grafitisasi, dengan itu menghapuskan kecacatan pengkapsulan karbon dalam substrat.

Kesimpulan Dan Prospek

Zarah besar, ketulenan tinggi, bahan mentah stoikiometrik SiC yang disintesis oleh kaedah CVD, dengan nisbah luas permukaan rendah kepada isipadunya, menyediakan sumber pemejalwapan yang sangat stabil dan boleh dikawal untuk pertumbuhan kristal tunggal SiC menggunakan kaedah PVT. Ini bukan sahaja perubahan dalam bentuk bahan mentah tetapi juga secara asasnya membentuk semula dan mengoptimumkan persekitaran termodinamik dan kinetik kaedah PVT.

Kelebihan aplikasi diterjemahkan secara langsung ke dalam:

• Kualiti kristal tunggal yang lebih tinggi: Mewujudkan asas material untuk menghasilkan substrat kecacatan rendah yang sesuai untuk peranti voltan tinggi, berkuasa tinggi seperti MOSFET dan IGBT.
• Ekonomi proses yang lebih baik: Meningkatkan kestabilan kadar pertumbuhan, penggunaan bahan mentah dan hasil proses, membantu mengurangkan harga substrat SiC yang mahal dan menggalakkan penggunaan meluas aplikasi hiliran.
• Saiz kristal yang lebih besar: Keadaan proses yang stabil adalah lebih sesuai untuk perindustrian kristal tunggal SiC 8 inci dan lebih besar.
