Wafer Piezoelektrik PZT: Penyelesaian Berprestasi Tinggi untuk MEMS Generasi Seterusnya

Dalam era evolusi MEMS (Sistem Mikro-Elektromekanikal) yang pesat, memilih bahan piezoelektrik yang betul adalah keputusan buat-atau-pecah untuk prestasi peranti. Wafer filem nipis PZT (Lead Zirconate Titanate) telah muncul sebagai pilihan utama berbanding alternatif seperti AlN (Aluminium Nitride), menawarkan gandingan elektromekanikal yang unggul untuk penderia dan penggerak canggih.

Vetek Semiconductor menyediakan wafer PZT-on-Si/SOI yang terkemuka dalam industri. Memanfaatkan pemendapan filem nipis termaju, kami memberikan keseragaman filem yang luar biasa dan kualiti kristal, direka khusus untuk mengatasi halangan industri biasa seperti kelesuan filem dan kemerosotan prestasi.

Senibina Teras: Sinergi Pt dan PZT

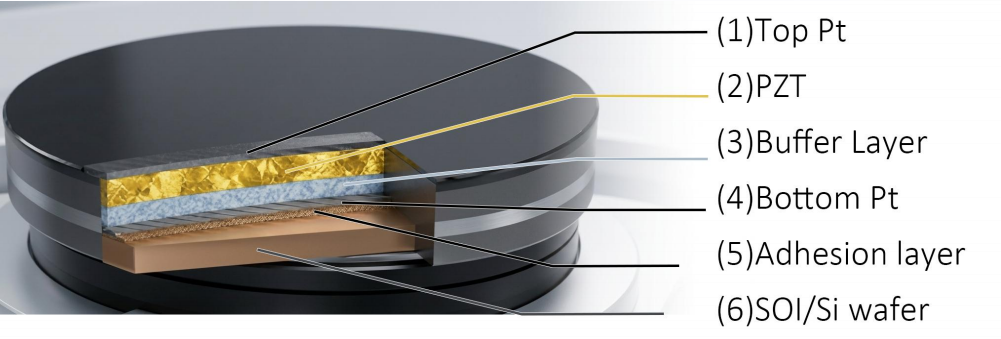

Keutuhan timbunan berbilang lapisan adalah asas kepada prestasi ferroelektrik. Wafer kami menggunakan susunan kejuruteraan ketepatan elektrod logam dan filem nipis seramik:

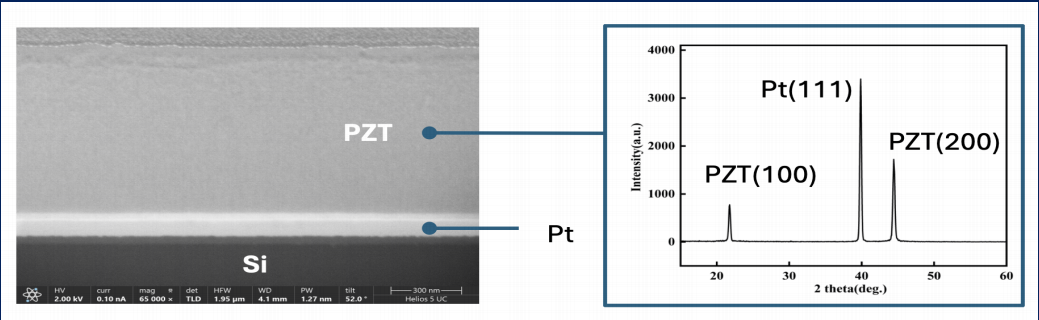

• Teras Piezoelektrik PZT:Proses kami memberi tumpuan kepada kawalan orientasi kristal yang ketat. Menurut Muralt (2000), PZT dengan orientasi pilihan (100) atau (001) menghasilkan pemalar piezoelektrik longitudinal yang jauh lebih tinggi. Pemendapan dioptimumkan Vetek memastikan orientasi yang kukuh (100), membolehkan pengeluaran tenaga yang besar walaupun pada ketebalan paras mikron.
• Lapisan Elektrod Pt Kritikal:Platinum (Pt) berfungsi sebagai kedua-dua saluran elektrik dan templat pertumbuhan untuk PZT. Terkenal dengan kekonduksian tinggi dan kestabilan terma dalam persekitaran yang kaya dengan oksigen, Pt ialah piawaian emas industri untuk elektrod bawah (Takahashi et al., 1994). Kami mengekalkan kekasaran permukaan ultra-rendah (Ra <= 1.0 nm) untuk menyediakan antara muka yang ideal untuk nukleasi PZT.
• Lapisan Penampan Bersepadu:Untuk menyekat penyebaran unsur antara PZT dan substrat Silikon, kami menggabungkan sistem Lapisan Penampan ketepatan. Lapisan ini bertindak sebagai penghalang fizikal dan penampan tegasan, menghalang penembusan filem dan memastikan kebolehpercayaan mekanikal keseluruhan wafer semasa etsa MEMS kompleks.

Aplikasi Sasaran: Di manakah PZT Digunakan?

Wafer PZT berprestasi tinggi adalah penting untuk aplikasi yang memerlukan penderiaan mekanikal-ke-elektrik atau penggerak elektrik-ke-mekanikal yang tepat:

• Elektronik Pengguna (PMUT):Pelanggan Sasaran termasuk pengeluar modul telefon pintar dan firma keselamatan biometrik. Kes Penggunaan: Filem PZT menjana gelombang ultrasonik frekuensi tinggi untuk penderiaan cap jari di bawah paparan. Berbanding dengan penyelesaian lama, PMUT berasaskan PZT menawarkan penembusan yang lebih mendalam dan resolusi yang lebih tinggi (Akbari et al., 2016), membolehkan pengesahan biometrik 3D yang selamat.
• Telekomunikasi (RF MEMS):Pelanggan Sasaran termasuk pereka cip bahagian hadapan RF dan penyedia infrastruktur 5G/6G. Kes Penggunaan: Menggunakan pekali gandingan elektromekanikal tinggi PZT untuk mencipta penapis boleh tala. Ini meminimumkan kehilangan isyarat dan mengembangkan lebar jalur, penting untuk menguruskan kesesakan spektrum dalam rangkaian 5G.
• Percetakan Industri:Pelanggan Sasaran termasuk pengeluar pencetak inkjet industri dan pembuat paparan fleksibel (OLED). Kes Penggunaan: Wafer PZT dimesin mikro menjadi penggerak ultra pantas. Dengan mengubah bentuk ruang dakwat dengan serta-merta, mereka mencapai pendispensan cecair ketepatan pico-liter, asas untuk pembuatan OLED dan percetakan 3D resolusi tinggi.
• Penjagaan kesihatan:Pelanggan Sasaran termasuk R&D peranti perubatan dan pemula ultrasound pegang tangan. Kes Penggunaan: Memandu probe Ultrasound Intravaskular (IVUS) untuk pengimejan dalaman. Ia juga berfungsi sebagai nadi nebulizer perubatan senyap berkecekapan tinggi untuk penghantaran ubat yang disasarkan.
• Automotif:Pelanggan Sasaran termasuk penyedia penyelesaian pemanduan autonomi dan pemaju HMI kokpit pintar. Kes Penggunaan: Memperluaskan julat pengesanan penderia ultrasonik automotif. Selain itu, ia menyediakan Maklum Balas Haptic dalam skrin sentuh, mensimulasikan rasa sentuhan butang fizikal.

Mengapa Memilih Semikonduktor Vetek?

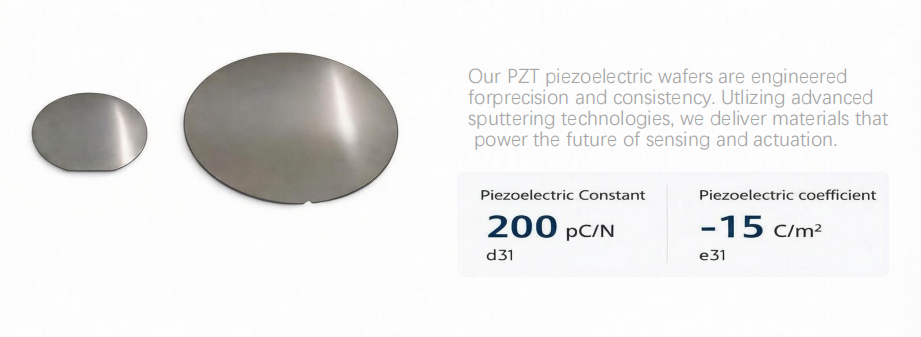

• Parameter Unggul:Pemalar piezoelektrik d31 biasanya mencapai 200 pC/N, dengan pekali e31 stabil pada -15 C/m2.
• Substrat Serbaguna:Tersedia dalam format 6 inci dan 8 inci, termasuk substrat SOI rintangan tinggi (> 5000 ohm/cm).
• Penyesuaian Tempahan:Kami menyokong Wafer Bekal Pelanggan (Perkhidmatan Foundri) dan boleh menyesuaikan nisbah ketebalan lapisan PZT dan Pt untuk memadankan keperluan frekuensi resonans khusus anda.

Pengarang:Sera Lee

Rujukan Akademik:

[1] Muralt, P. (2000). "Filem nipis PZT untuk mikrosensor dan penggerak: masalah dan kemajuan."Jurnal Mikromekanik dan Kejuruteraan Mikro.

[2] Trolier-McKinstry, S., et al. (2018). "Filem Nipis Piezoelektrik untuk MEMS."Kajian Tahunan Penyelidikan Bahan.

[3] Akbari, M., et al. (2016). "Transduser Ultrasonik Mikromesin Piezoelektrik (pMUT) untuk Pengimejan Perubatan."Dalam Resonator MEMS Piezoelektrik.
