Mengapa Grafit Disalut dengan Silicon Carbide untuk Epitaksi Semikonduktor?

Dalam epitaksi semikonduktor, grafit jarang dipilih hanya kerana ia boleh menahan suhu tinggi. Nilai sebenarnya terletak pada gabungan kebolehmesinan, tindak balas haba, tingkah laku elektrik dan keupayaan untuk membentuk komponen reaktor kompleks seperti susceptor tong, susceptor pancake, pemegang wafer tunggal dan pembawa MOCVD. Namun permukaan grafit yang sama yang memberikan kelebihan ini tidak selalunya sesuai untuk pendedahan terus dan berulang kepada persekitaran epitaksi. Inilah sebabnya mengapa banyak komponen grafit kritikal dilindungi dengan padatsalutan silikon karbida terdeposit wap kimia, mencipta apa yang biasanya digambarkan sebagaiGrafit bersalut SiC.

Konsep kejuruteraan adalah mudah tetapi penting: badan grafit menyediakan platform struktur dan haba, manakala lapisan CVD SiC menjadi permukaan yang menghadap proses. Oleh itu, komponen yang terhasil mesti dianggap sebagai satu sistem bahan bersepadu dan bukannya sebagai grafit dengan lapisan pelindung pilihan.

Mengapa Grafit Kekal Penting dalam Reaktor Epitaksi

Susceptor epitaksi melakukan lebih banyak kerja daripada hanya memegang wafer. Ia menetapkan kedudukan mekanikal wafer, mengambil bahagian dalam pemindahan haba dan, bergantung pada reka bentuk reaktor, berinteraksi dengan putaran, pemanasan aruhan dan aliran gas. Perubahan kecil dalam kedalaman poket, kerataan, profil permukaan atau tingkah laku terma boleh mengubah persekitaran wafer tempatan dan akhirnya mempengaruhi keseragaman epitaxial.

Keperluan ini menerangkan penggunaan berterusan grafit butiran halus dan isostatik. Grafit boleh dimesin dengan ketepatan menjadi geometri yang akan menjadi lebih sukar atau mahal untuk dihasilkan daripada banyak bahan seramik padat. Ia juga menyediakan ciri terma dan elektrik yang serasi dengan beberapa konsep reaktor panas-dinding dan aruhan.

Untuk silikon komersial danEpitaksi SiC, SGL Carbon mengenal pasti grafit isostatik berkekuatan tinggi sebagai bahan asas untuk susceptor bersalut dan menyatakan bahawa kualiti bahan susceptor mempunyai pengaruh langsung terhadap kualiti lapisan epitaxial. Toleransi dimensi yang ketat, salutan homogen dan ketulenan oleh itu dianggap sebagai keperluan bersambung dan bukannya spesifikasi bebas.

Kesukarannya ialah bahan yang sesuai untuk membina badan terma tidak semestinya permukaan optimum untuk sentuhan dengan suasana proses. Perbezaan ini adalah sebab asas untuk menggunakan silikon karbida.

Mengapa Grafit Kosong Bukan Permukaan Yang Ideal Menghadapi Proses

A komponen grafit kosongberoperasi dalam persekitaran yang mengandungi suhu tinggi, gas prekursor reaktif dan pemanasan dan penyejukan berulang. Di bawah keadaan ini, permukaan secara beransur-ansur boleh menjadi sebahagian daripada kimia reaktor.

Dalam epitaksi silikon karbida isu ini amat jelas. Kerja yang diterbitkan mengenai SiC CVD berasaskan klorida menerangkan suseptor grafit yang disalut dengan SiC khusus untuk menghalang kekotoran dan hidrokarbon tambahan daripada dibebaskan daripada grafit panas semasa pertumbuhan. Kerja yang sama melaporkan bahawa degradasi salutan SiC di tempat panas boleh menjejaskan kebolehulangan run-to-run, menggambarkan bahawa keadaan permukaan susceptor boleh menjadi sebahagian daripada proses itu sendiri.

Oleh itu, risiko adalah lebih luas daripada pengoksidaan mudah. Pendedahan langsung boleh menyebabkan serangan kimia, kekasaran permukaan yang progresif, pembebasan zarah, pendedahan kekotoran surih atau tindak balas yang tidak diingini antara grafit dan gas proses. Kitaran pembersihan boleh memperkenalkan mekanisme tegasan lain kerana komponen yang sama mesti berulang kali bertahan kedua-dua kimia pemendapan dan kimia pembersihan ruang.

Untuk pengeluaran semikonduktor, ini mewujudkan gelung maklum balas yang tidak diingini. Degradasi permukaan mengubah keadaan susceptor; susceptor yang berubah boleh mengubah suai sempadan kimia dan haba tempatan di sekeliling wafer; dan sempadan yang berubah boleh mengurangkan kebolehulangan proses.

Oleh itu, tujuan menyalut grafit bukan semata-mata untuk menjadikan bahagian itu "lebih tahan kakisan." Ia adalah untuk mengekalkansempadan yang menghadapi proses lebih stabil dari semasa ke semasa.

CVD SiC sebagai Antara Muka Berfungsi Antara Grafit dan Proses

Salutan SiC CVD mencipta permukaan silikon karbida padat di atas badan grafit yang dimesin. Salutan SiC komersial biasanya dimendapkan oleh pemendapan wap kimia pada suhu melebihi 1,200°C. SGL Carbon melaporkan suhu pemendapan tipikal 1,200–1,300°C dan secara khusus menekankan bahawa tingkah laku pengembangan haba substrat grafit harus dipadankan dengan salutan untuk meminimumkan tegasan haba.

Setelah didepositkan, lapisan SiC bertindak sebagai antara muka berfungsi antara grafit dan suasana reaktor. Rintangan kimianya mengurangkan serangan langsung ke atas karbon asas. Ketumpatannya mengehadkan pendedahan langsung grafit kepada persekitaran proses. Ketulenannya yang tinggi memberikan permukaan yang lebih terkawal dekat dengan wafer, dan integriti mekanikalnya membantu mengurangkan penjanaan zarah yang berkaitan dengan hakisan.

Kelebihan ini bergantung pada salutan yang masih utuh. Salutan dengan keseragaman ketebalan yang lemah, lubang jarum setempat, tegasan sisa atau lekatan yang lemah akhirnya boleh retak atau terdelamina. Apabila itu berlaku, grafit terdedah semula dan fungsi perlindungan hilang secara tempatan.

Atas sebab ini, ketebalan salutan sahaja bukanlah metrik kualiti yang bermakna. Parameter kejuruteraan yang lebih berguna ialah gabunganketulenan, ketumpatan, kekasaran permukaan, keseragaman ketebalan, struktur mikro, keserasian substrat dan integriti antara muka.

Mersen mengikuti pendekatan sistem bahan yang sama dalam panduan peralatan semikonduktornya. Ia menerangkan grafit ultra-tulen yang disalut dengan SiC untuk epitaksi dan MOCVD dan secara khusus menyerlahkan keserasian CTE antara grafit dan silikon karbida sebagai syarat untuk integriti salutan jangka panjang.

Dari segi praktikal, komponen yang ideal bukanlah yang mempunyai lapisan SiC yang paling tebal. Ia adalah yang gred grafit, seni bina salutan, toleransi pemesinan dan keadaan operasi dipadankan dengan cukup baik untuk kekal stabil melalui kitaran proses berulang.

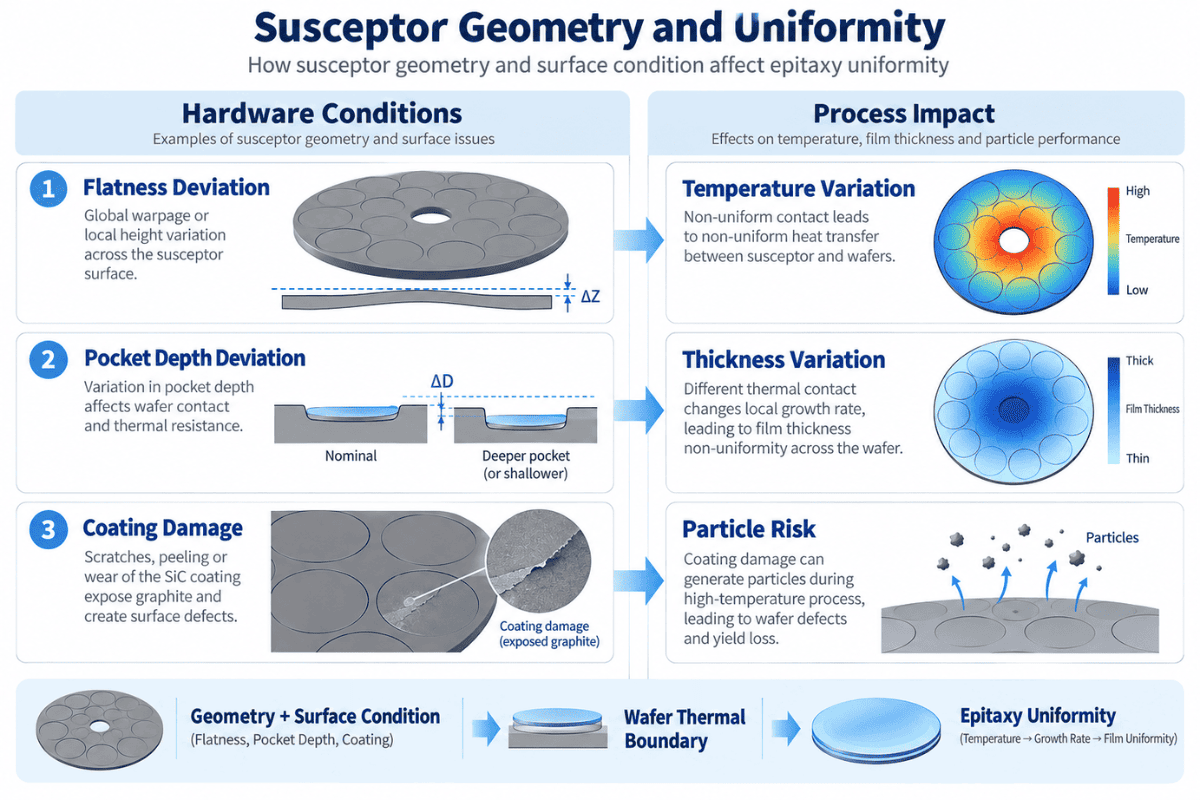

Bagaimanakah Geometri Susceptor dan Kerataan Mempengaruhi Keseragaman Suhu Wafer?

Nilai susceptor bersalut SiC menjadi lebih jelas apabila komponen itu dilihat sebagai sebahagian daripada medan haba dan bukannya hanya sebagai bahan habis pakai.

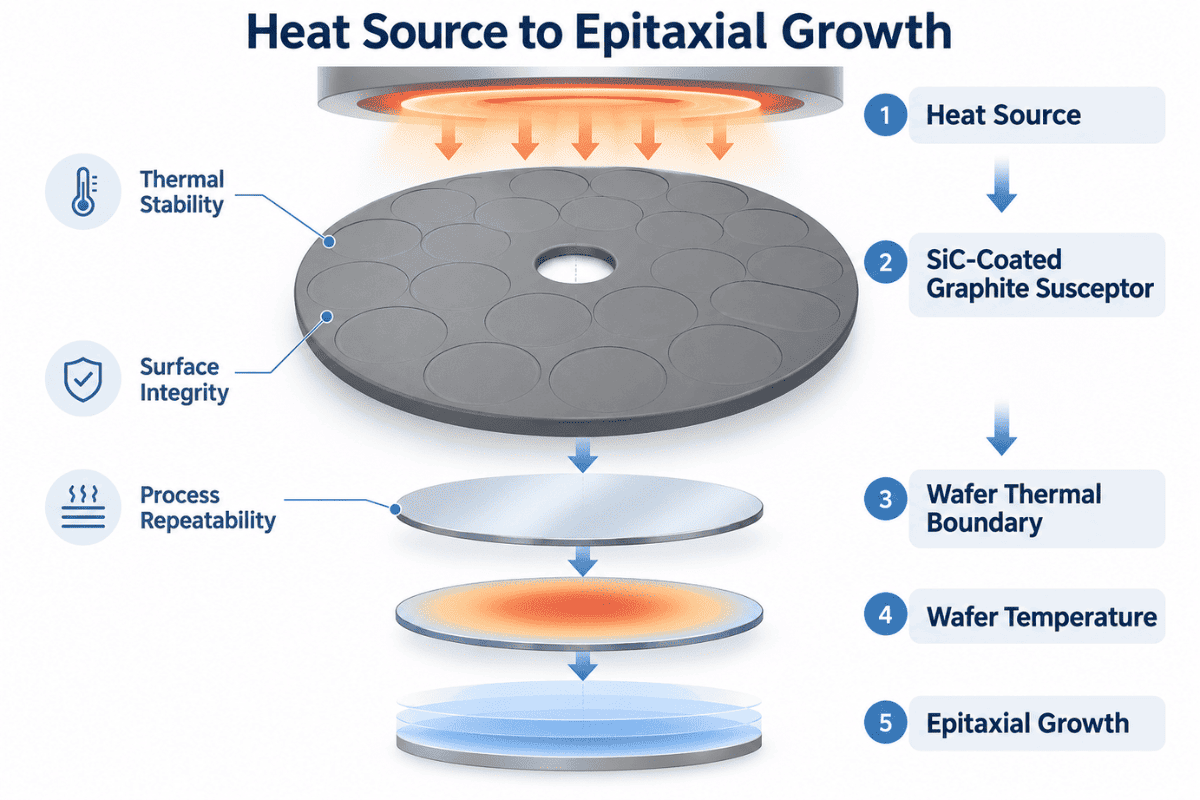

Laluan tenaga dalam sistem epitaksi yang dipermudahkan boleh diwakili sebagai:

Sumber Haba → Susceptor Grafit Bersalut SiC → Sempadan Terma Wafer → Suhu Wafer → Pertumbuhan Epitaxial

Setiap antara muka penting. Jika susceptor menjadi herot, jika poket bertukar dimensi, jika deposit terkumpul tidak sekata atau jika salutan tempatan gagal, keadaan yang dialami oleh wafer mungkin berubah walaupun resipi reaktor nominal kekal tidak berubah.

Inilah sebabnya mengapa pemesinan ketepatan dan kualiti salutan disambungkan rapat. SGL Carbon menekankan profil poket, kerataan, kemasan permukaan, ketulenan dan salutan SiC homogen untuk susceptor epitaksi silikon dan juga menghubungkan sifat susceptor kepada kualiti lapisan epitaxial.

Hubungan serupa wujud dalam MOCVD. Pembawa wafer memutarkan substrat melalui medan haba dan prekursor terkawal, dan kelakuan terma pembawa menyumbang kepada pengagihan suhu wafer. SGL Carbon menyatakan bahawa grafit ketulenan tinggi, salutan SiC homogen dan toleransi dimensi yang ketat digunakan untuk mengawal prestasi pembawa dalam aplikasi MOCVD berkaitan LED dan GaN.

Oleh itu, adalah tidak tepat untuk mendakwa bahawa salutan SiC sahaja "meningkatkan hasil epitaxial." Kesimpulan kejuruteraan yang lebih boleh dipertahankan ialah komponen grafit bersalut SiC yang stabil dan direka bentuk dengan baik membantu mengekalkankeadaan sempadan haba, kimia dan pencemarandiperlukan untuk epitaksi berulang.

Perbezaan itu penting untuk ketepatan teknikal dan kelayakan pembekal.

Mengapa Keperluan Berbeza Antara Silikon dan SiC Epitaxy

Konsep bahan asas adalah serupa untuk silikon dan epitaksi SiC, tetapi keterukan persekitaran operasi adalah berbeza.

Dalam epitaksi silikon, suseptor bersalut ketulenan tinggi mesti mengekalkan ketepatan dimensi, keseragaman terma dan permukaan proses yang bersih. Pembekal komersial memberi penekanan yang kuat pada kerataan, geometri poket, toleransi pemesinan dan kehomogenan salutan kerana susceptor merupakan sebahagian daripada sistem pemanasan wafer.

Epitaksi SiC biasanya meletakkan tekanan haba dan kimia yang lebih besar pada zon panas. Pertumbuhan SiC berasaskan klorida, sebagai contoh, mungkin beroperasi pada suhu sekitar 1,570°C dalam kajian reaktor yang diterbitkan. Di bawah keadaan sedemikian, degradasi salutan di tempat panas setempat menjadi sangat relevan kerana perubahan dalam permukaan susceptor boleh menjejaskan kebolehulangan dalam berbilang larian.

Oleh itu, persoalan yang sesuai bukanlah sama ada salutan SiC adalah "lebih baik" untuk satu proses daripada yang lain. Soalan yang betul ialah sama ada seni bina salutan serasi dengan yang sebenarsuhu, kimia gas, kitaran haba, kaedah pembersihan dan geometri komponen.

Logik yang sama digunakan apabila menilai salutan alternatif seperti TaC atau apabila mempertimbangkan komponen SiC pepejal. Pemilihan bahan harus mengikut persekitaran proses dan bukannya hierarki bahan generik.

Menentukan Grafit Bersalut SiC sebagai Komponen Kejuruteraan

Spesifikasi yang bermakna secara teknikal bermula dengan reaktor dan bukannya dengan salutan.

Pembekal harus memahami proses epitaksi, konfigurasi reaktor, saiz wafer, geometri komponen, suhu operasi, gas proses dan kimia pembersihan sebelum menentukan keperluan grafit dan salutan. Lukisan komponen kemudiannya harus mewujudkan geometri poket, kerataan, dimensi kritikal dan kemasan permukaan. Hanya selepas keperluan ini difahami, ketebalan salutan, keseragaman, kekasaran dan kriteria pemeriksaan harus dimuktamadkan.

Pendekatan ini mengubah RFQ daripada permintaan komoditi—

“Petikan aSuseptor grafit bersalut SiC.”

—kepada spesifikasi kejuruteraan yang dibina mengikut proses sebenar.

Untuk komponen epitaksi, objektifnya bukan semata-mata untuk memaksimumkan hayat salutan. Objektifnya adalah untuk mengekalkan komponen yang menyokongsuhu wafer yang stabil, pencemaran terkawal, risiko zarah yang rendah, konsistensi dimensi dan keadaan pertumbuhan berulangsepanjang tempoh perkhidmatan yang dimaksudkan.

Soalan Lazim

1. Mengapakah grafit disalut dengan silikon karbida dalam epitaksi?

Grafit memberikan kebolehmesinan dan ciri-ciri terma yang berguna, manakala CVD SiC menyediakan permukaan menghadap proses yang stabil secara kimia dan ketulenan tinggi. Gabungan ini membolehkan suseptor grafit kompleks beroperasi dalam persekitaran semikonduktor yang menuntut.

2. Mengapa tidak menggunakan grafit kosong?

Grafit kosong boleh berinteraksi dengan gas reaktif, mendedahkan kekotoran, kasar atau menjana zarah dari semasa ke semasa. Salutan SiC padat memisahkan grafit daripada atmosfera proses.

3.Adakah salutan SiC menghapuskan pencemaran?

Tidak. Ia mengurangkan risiko pencemaran berkaitan grafit apabila salutan kekal utuh, tetapi pencemaran juga boleh berpunca daripada gas, permukaan ruang, mendapan, pengendalian dan komponen reaktor lain.

4. Adakah salutan SiC menjejaskan prestasi terma?

ya. Salutan, substrat grafit, geometri komponen dan keadaan permukaan bersama-sama mempengaruhi sempadan terma antara susceptor dan wafer. Oleh itu, salutan harus dinilai sebagai sebahagian daripada komponen lengkap.

5. Apakah maklumat yang perlu disertakan dalam RFQ?

RFQ yang berguna harus merangkumi model reaktor, jenis proses, saiz wafer, lukisan komponen, suhu operasi, proses dan gas pembersihan, keperluan grafit, spesifikasi salutan, toleransi kritikal, kemasan permukaan, kriteria pemeriksaan dan kuantiti yang diperlukan.

Rujukan

1. Karbon SGL. Suseptor dan Komponen Grafit untuk Silikon dan Epitaksi SiC.

2. Karbon SGL. Salutan SiC SIGRAFINE®.

3. Mersen. Peralatan Proses Semikonduktor — Grafit Ultra-Tulen Disalut dengan Silicon Carbide. Pedersen, H. et al. Pertumbuhan Epitaksi SiC Menggunakan CVD Berasaskan Klorida. Jurnal Pertumbuhan Kristal.
