Blok cvd sic untuk pertumbuhan kristal sic
  • Blok cvd sic untuk pertumbuhan kristal sicBlok cvd sic untuk pertumbuhan kristal sic
  • Blok cvd sic untuk pertumbuhan kristal sicBlok cvd sic untuk pertumbuhan kristal sic

Blok cvd sic untuk pertumbuhan kristal sic

Blok CVD SIC untuk pertumbuhan kristal SIC, adalah bahan mentah kemurnian baru yang dibangunkan oleh Vetek Semiconductor. Ia mempunyai nisbah input-output yang tinggi dan boleh tumbuh kristal tunggal silikon karbida silikon berkualiti tinggi, yang merupakan bahan generasi kedua untuk menggantikan serbuk yang digunakan di pasaran hari ini. Selamat datang untuk membincangkan isu -isu teknikal.

SIC adalah semikonduktor bandgap yang luas dengan sifat yang sangat baik, dalam permintaan yang tinggi untuk aplikasi voltan tinggi, kuasa tinggi, dan frekuensi tinggi, terutamanya dalam semikonduktor kuasa. Kristal SIC ditanam menggunakan kaedah PVT pada kadar pertumbuhan 0.3 hingga 0.8 mm/j untuk mengawal kristal. Pertumbuhan pesat SIC telah mencabar kerana isu -isu kualiti seperti kemasukan karbon, kemurungan kemurnian, pertumbuhan polikristalin, pembentukan sempadan bijian, dan kecacatan seperti dislokasi dan keliangan, mengehadkan produktiviti substrat SIC.



Bahan mentah karbida silikon tradisional diperolehi dengan bertindak balas dengan silikon dan grafit yang tinggi, yang tinggi kos, rendah dalam kesucian dan saiz kecil. Vetek Semiconductor menggunakan teknologi katil fluidized dan pemendapan wap kimia untuk menghasilkan blok CVD SIC menggunakan methyltrichlorosilane. Produk sampingan utama hanya asid hidroklorik, yang mempunyai pencemaran alam sekitar yang rendah.


Vetek Semiconductor menggunakan blok cvd sic untukPertumbuhan kristal sic. Karbida silikon kesucian ultra-tinggi (SIC) yang dihasilkan melalui pemendapan wap kimia (CVD) boleh digunakan sebagai bahan sumber untuk tumbuh kristal SIC melalui pengangkutan wap fizikal (PVT).


Vetek Semiconductor mengkhususkan diri dalam SIC zarah besar untuk PVT, yang mempunyai ketumpatan yang lebih tinggi berbanding dengan bahan zarah kecil yang dibentuk oleh pembakaran spontan gas Si dan C yang mengandungi. Tidak seperti sintering fasa pepejal atau tindak balas Si dan C, PVT tidak memerlukan relau sintering khusus atau langkah sintering yang memakan masa dalam relau pertumbuhan.


Vetek Semiconductor berjaya menunjukkan kaedah PVT untuk pertumbuhan kristal SIC pesat di bawah keadaan kecerunan suhu tinggi menggunakan blok CVD-SIC yang dihancurkan untuk pertumbuhan kristal SIC. Bahan mentah yang ditanam masih mengekalkan prototaipnya, mengurangkan penghabluran semula, mengurangkan grafitasi bahan mentah, mengurangkan kecacatan pembungkus karbon, dan meningkatkan kualiti kristal.



Perbandingan bahan baru dan lama:

Bahan mentah dan mekanisme tindak balas

Kaedah serbuk toner/silika tradisional: Menggunakan serbuk silika kemurnian tinggi + toner sebagai bahan mentah, kristal sic disintesis pada suhu tinggi di atas 2000 ℃ dengan kaedah pemindahan wap fizikal (PVT), yang mempunyai penggunaan tenaga yang tinggi dan mudah untuk memperkenalkan kekotoran.

Zarah-zarah CVD: Prekursor fasa wap (seperti silane, metilsilane, dan lain-lain) digunakan untuk menghasilkan zarah-zarah SIC yang tinggi oleh pemendapan wap kimia (CVD) pada suhu yang agak rendah (800-1100 ℃), dan tindak balas lebih mudah dikawal dan kurang.


Peningkatan Prestasi Struktur:

Kaedah CVD dengan tepat dapat mengawal saiz bijian SIC (serendah 2 nm) untuk membentuk struktur nanowire/tiub intercalated, yang dengan ketara meningkatkan kepadatan dan sifat mekanikal bahan.

Pengoptimuman Prestasi Anti-Expansion: Melalui reka bentuk penyimpanan silikon karbon berliang, pengembangan zarah silikon terhad kepada mikropores, dan kehidupan kitaran lebih daripada 10 kali lebih tinggi daripada bahan berasaskan silikon tradisional.


Pengembangan Senario Aplikasi:

Medan Tenaga Baru: Gantikan elektrod negatif karbon silikon tradisional, kecekapan pertama meningkat kepada 90% (elektrod negatif oksigen silikon tradisional hanya 75%), sokongan 4C caj cepat, untuk memenuhi keperluan bateri kuasa.

Bidang semikonduktor: Tumbuh 8 inci dan lebih tinggi saiz sic wafer, ketebalan kristal sehingga 100mm (kaedah PVT tradisional hanya 30mm), hasil meningkat sebanyak 40%.



Spesifikasi:

Saiz Nombor bahagian Perincian
Standard SC-9 Saiz zarah (0.5-12mm)
Kecil SC-1 Saiz zarah (0.2-1.2mm)
Medium SC-5 Saiz zarah (1 -5mm)

Kesucian tidak termasuk nitrogen: lebih baik daripada 99.9999%(6n)

Tahap kekotoran (oleh spektrometri jisim pelepasan cahaya)

Elemen Kesucian
B, ai, ms <1 ppm
Jumlah logam <1 ppm


SiC Crystal Growth materiesSiC Crystal GrowthPVT reactor

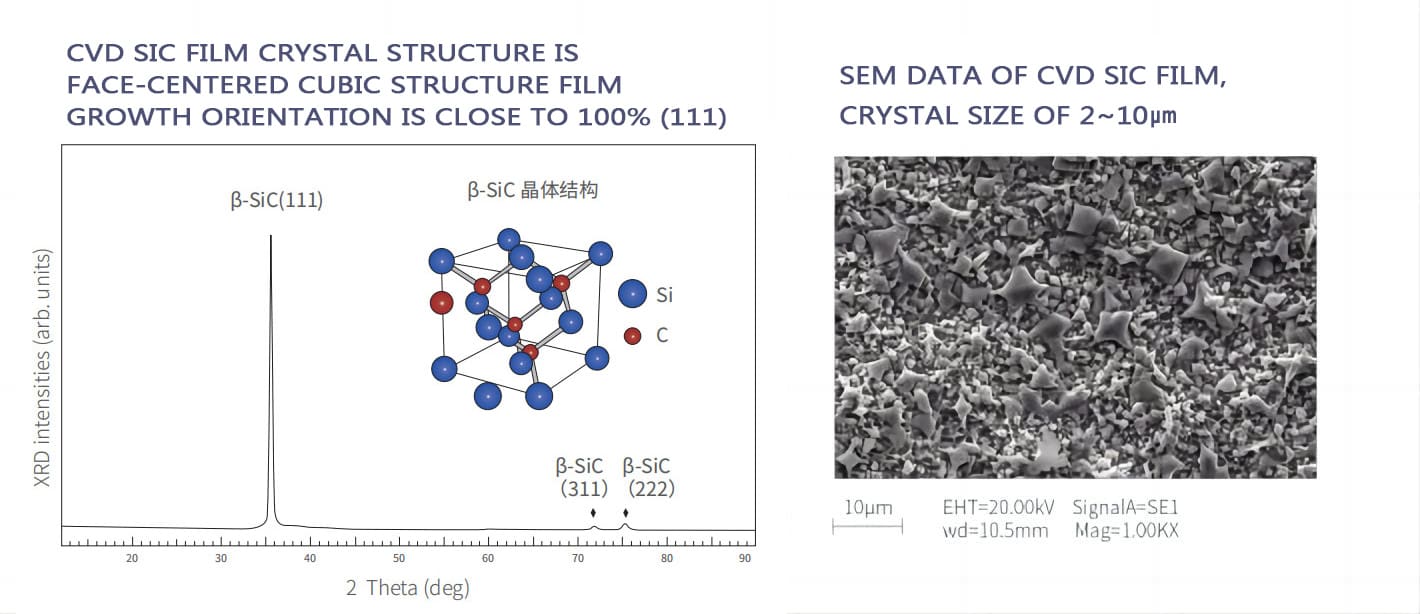

Struktur kristal filem cvd sic:

CVD SIC FILM CRYSTAL STRUCTURE

Sifat Fizikal Asas Salutan CVD SIC:

Sifat fizikal asas salutan CVD sic
Harta Nilai tipikal
Struktur kristal FCC β fasa polikristalin, terutamanya (111) berorientasikan
Ketumpatan salutan sic 3.21 g/cm³
Kekerasan salutan cvd sic 2500 kekerasan Vickers (beban 500g)
Saiz bijian 2 ~ 10mm
Kesucian kimia 99.99995%
Kapasiti haba 640 J · kg-1· K-1
Suhu sublimasi 2700 ℃
Kekuatan lentur 415 MPA RT 4-point
Modulus Young 430 gpa 4pt bend, 1300 ℃
Kekonduksian terma 300W · m-1· K-1
Pengembangan terma (CTE) 4.5 × 10-6K-1

Vetek Semiconductor CVD SIC Blok untuk kedai produk SIC Crystal Shops:

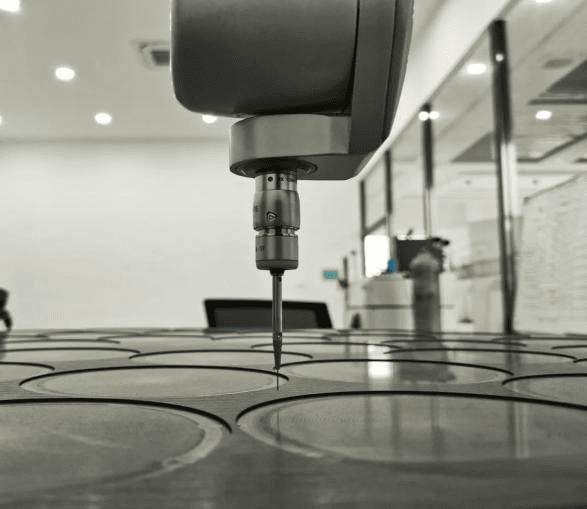

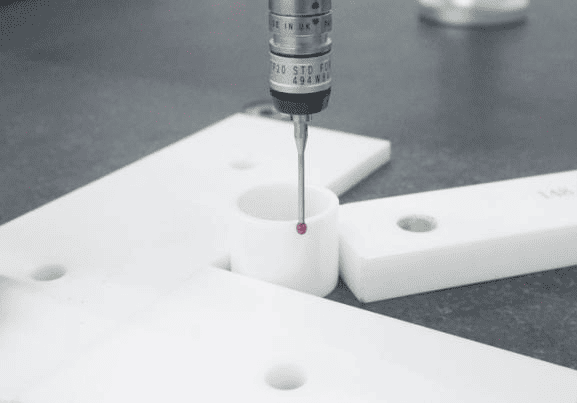

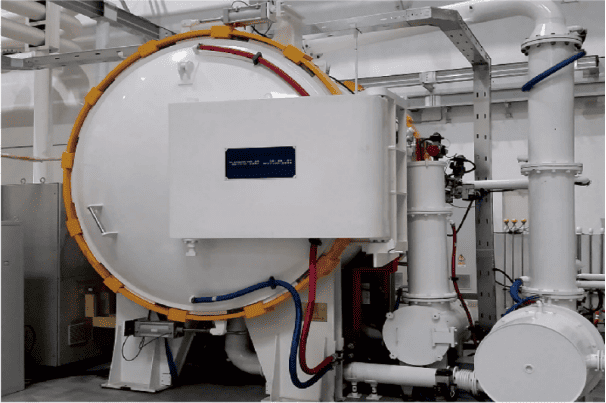

SiC Graphite substrateSiC Shower Head testSilicon carbide ceramic processAixtron equipment

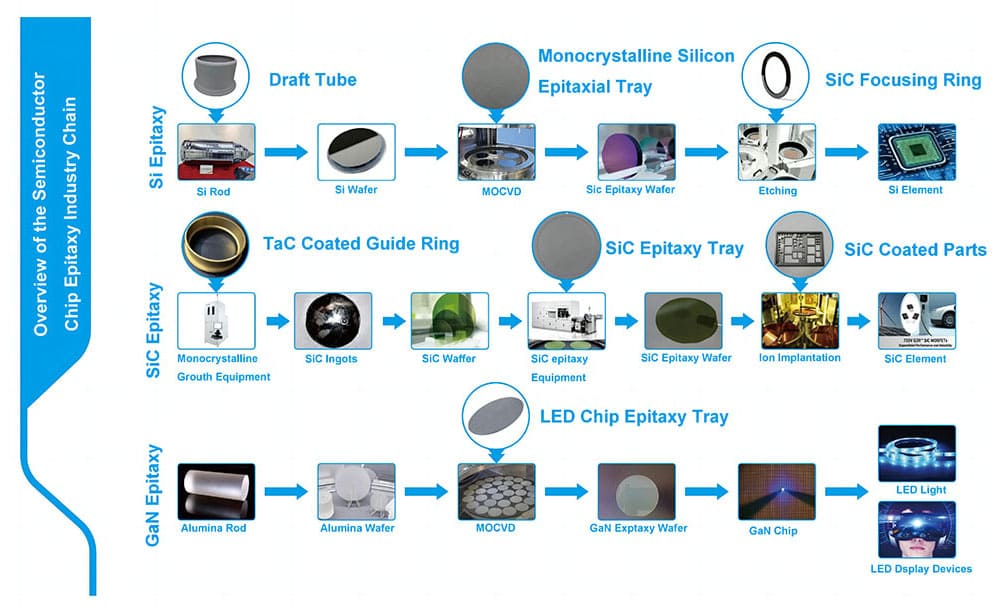

Rantaian Perindustrian:

SiC Epitaxy Si Epitaxy GaN Epitaxy

Teg Panas: Blok cvd sic untuk pertumbuhan kristal sic
