Memaksimumkan Hasil Fab: Mengapa CVD Solid SiC ialah Pilihan Terbaik untuk Bahagian Ruang Kritikal

Dalam pembuatan semikonduktor termaju, industri telah memerah setiap penurunan prestasi terakhir daripada persediaan "Graphite + SiC Coating". Ia berfungsi selama bertahun-tahun, tetapi apabila kami beralih ke 3nm dan seterusnya, antara muka lama antara substrat dan perisai menjadi sakit kepala yang besar. Ketakpadanan CTE bukan sekadar masalah teori lagi—ia adalah pembunuh hasil yang menyebabkan keretakan mikro yang tidak akan hilang.

Itulah sebabnya peralihan ke arah monolitik CVD Solid SiC adalah lebih daripada sekadar trend; ia adalah keperluan mekanikal. Kami beralih daripada rawatan permukaan yang mudah kepada bahan struktur penuh yang ditanam dari bawah ke atas.

1. Proses Teras: Mensintesis SiC Pepejal CVD Ketulenan Tinggi

Pembuatan jongkong SiC Pepejal CVD tulen adalah haiwan yang berbeza sepenuhnya berbanding pemendapan standard. Ia bermula dengan Methyltrichlorosilane (MTS), tetapi keajaiban berlaku dalam kestabilan tindak balas dari masa ke masa.

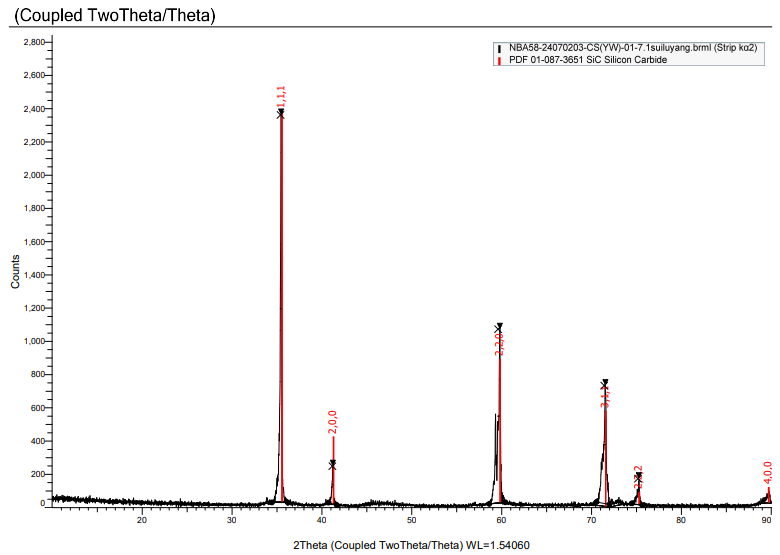

• Fasa Wap kepada Pukal:Kami sedang melihat pada suhu yang mencapai titik manis 1200°C+ di mana atom Silikon dan Karbon terkunci ke dalam kekisi beta-SiC yang padat.
• Faktor Masa:Tidak seperti salutan 100μm yang cepat, bahagian pepejal mengambil masa beberapa hari—kadang-kadang berminggu-pertumbuhan yang berterusan dan stabil. Anda tidak boleh tergesa-gesa fizik.

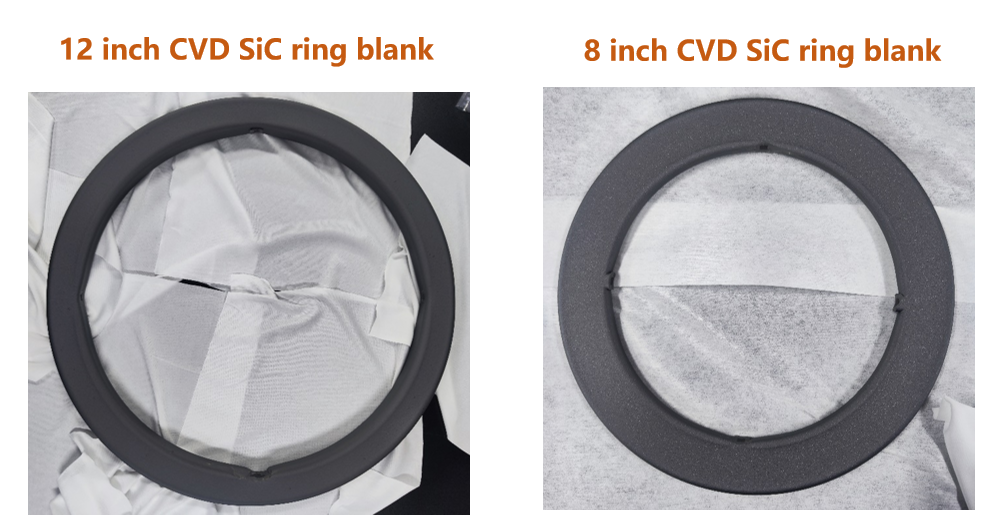

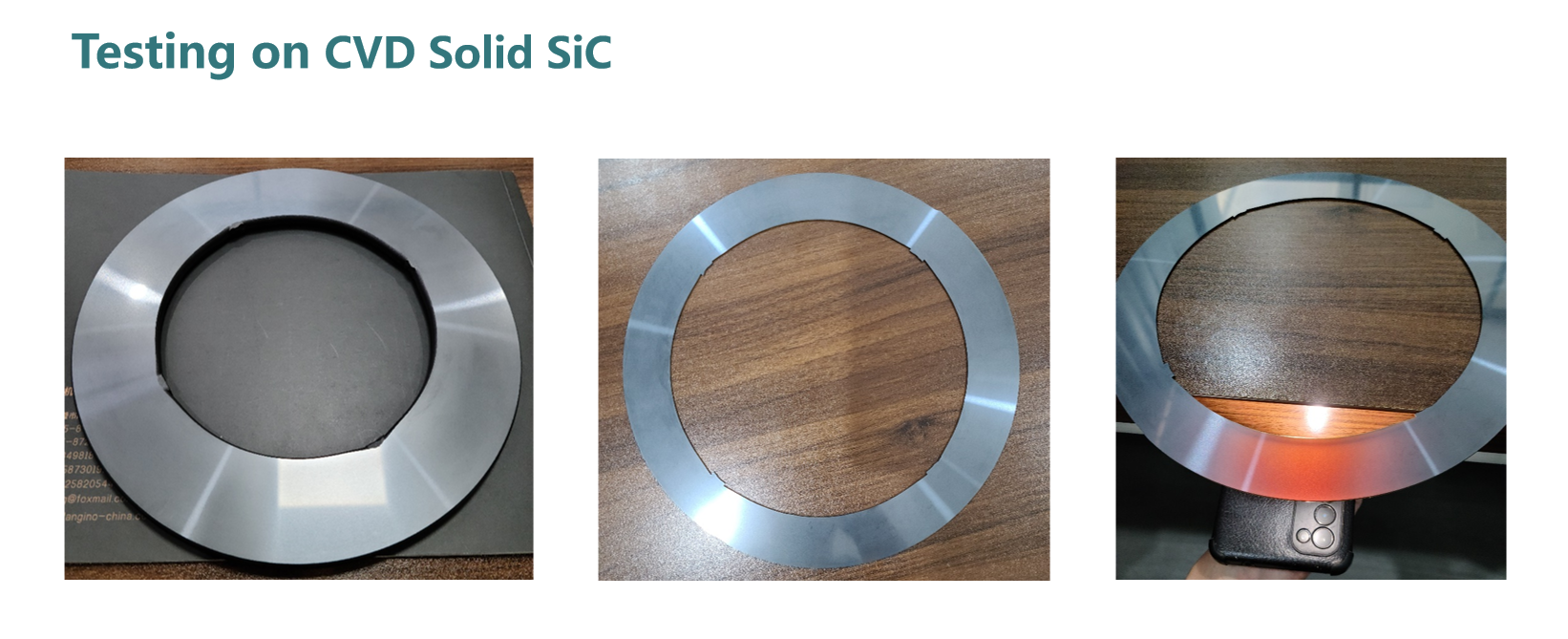

• Kejuruteraan Ketepatan:Setelah pertumbuhan selesai, substrat dikeluarkan untuk menghasilkan jongkong SiC Pepejal CVD tulen. Jongkong ini kemudiannya menjalani pemesinan alat berlian untuk menghasilkan bahagian bertoleransi tinggi, seperti Cincin Fokus SiC Pepejal CVD.

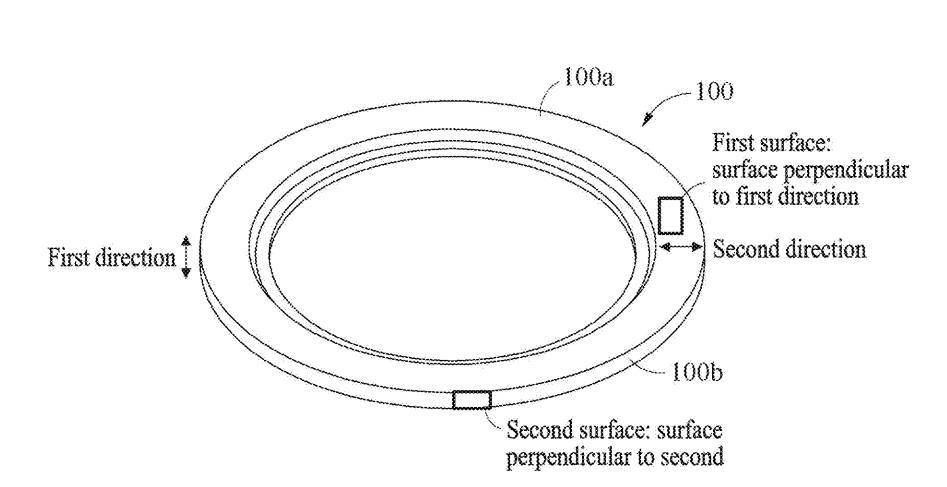

Rajah Struktur:Seperti yang digambarkan dalam Rajah, fabrikasi komponen SiC Pepejal CVD memerlukan kawalan mutlak ke atas orientasi geometri. Dengan mengoptimumkan parameter pemendapan, kami memastikan bahawa bahan mempunyai sifat fizikal yang sangat konsisten merentas semua dimensi (arah Pertama dan Kedua). Kestabilan struktur ini memastikan bahagian-bahagian mengekalkan kerataan dan keserenjang permukaan yang luar biasa selepas pemesinan, dengan sempurna memenuhi toleransi ketat barisan pembuatan volum tinggi 8-inci dan 12-inci.

2. Mengapa Memilih CVD Solid SiC?

Berbanding dengan Sintered SiC atau salutan tradisional, CVD Solid SiC menawarkan kelebihan yang tiada tandingannya:

• Ketulenan Sangat Tinggi (5N-7N):Oleh kerana ini adalah proses fasa gas, tiada alat pensinteran atau pengikat logam. Tiada pengikat bermakna tiada penghijrahan ion logam ke dalam gerbang oksida.

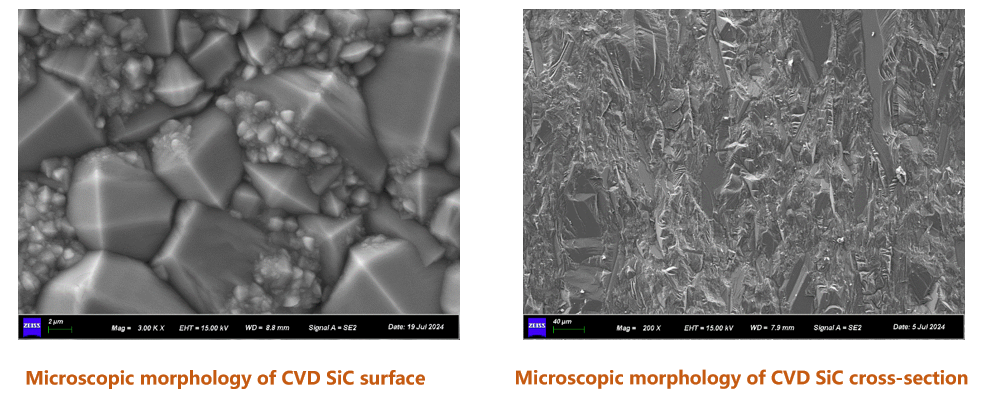

• Ketumpatan Hampir-Teori:Proses CVD menghasilkan bahan dengan keliangan hampir sifar (<0.1%). Ketumpatan melampau ini menjadikan CVD Solid SiC sangat tahan terhadap hakisan plasma, dengan ketara mengurangkan penjanaan zarah semasa proses etsa.
• Penghapusan Tekanan Terma:Sebagai sekeping monolitik beta-SiC fasa tunggal, bahan tersebut menghapuskan risiko penembusan salutan atau "mengelupas" semasa kitaran haba yang pantas, memanjangkan Masa Min Antara Pembersihan (MTBC) secara drastik.

3. Medan Aplikasi Utama

Bahan SiC Pepejal CVD ketulenan tinggi adalah penting untuk persekitaran tekanan tinggi:

• Goresan Plasma:Cincin fokus SiC Pepejal CVD mewah dan kepala pancuran mandian gas memberikan rintangan yang unggul kepada plasma CF4/O2.
• Pertumbuhan Epitaxial (EPI):Sebagai alternatif berprestasi tinggi untuk suseptor, menyediakan pengedaran haba yang seragam.
• Pemprosesan Terma Pantas (RTP):Memastikan keseragaman wafer dan mencegah pencemaran semasa tanjakan suhu yang melampau.

4. Kesimpulan

Walaupun proses CVD Solid SiC melibatkan ambang pembuatan awal yang lebih tinggi, pulangan pelaburan (ROI) komprehensif adalah jelas. Dengan memanjangkan hayat perkhidmatan bahan habis kritikal dengan ketara dan mengurangkan kadar sekerap wafer, CVD Solid SiC memperkasakan fab untuk mencapai pengurangan kos jangka panjang dan keuntungan kecekapan.
