Gelang Grafit Bersalut Karbon Pirolitik (PyC): Meningkatkan Kebolehpercayaan dalam Pembuatan Semikonduktor Suhu Tinggi

Dorongan untuk wafer yang lebih besar, ketumpatan kuasa yang lebih tinggi, dan urutan proses yang lebih rumit meletakkan permintaan yang tidak pernah berlaku sebelum ini pada bahan yang digunakan di dalam peralatan fabrikasi semikonduktor. Komponen yang terdapat di dalam reaktor dan sistem terma kini perlu menahan suhu yang melampau, atmosfera kimia yang agresif, dan kitaran terma berulang—semuanya sambil mengekalkan toleransi dimensi yang ketat dan hampir tiada bahan cemar.

Antara penyelesaian bahan termaju yang telah muncul untuk menghadapi cabaran ini, cincin grafit bersalut Pyrolytic Carbon (PyC) telah mendapat tempat yang kukuh. Ia kini dinyatakan secara meluas untuk pertumbuhan kristal silikon karbida, pemendapan epitaxial, proses CVD, dan rawatan terma suhu tinggi yang lain. Di Vetek Semiconductor, kami telah menumpukan usaha R&D kami pada teknologi salutan Karbon Pyrolytic yang membantu fab mencapai proses yang lebih stabil, jangka hayat bahagian yang lebih lama dan kos operasi keseluruhan yang lebih rendah.

Mengapakah grafit yang tidak dilindungi kurang dalam proses hari ini?

Grafit telah lama menjadi bahan tenaga kerja untuk sistem terma semikonduktor, berkat kekonduksian terma yang baik, berat yang rendah, dan keupayaan untuk mengendalikan suhu yang sangat tinggi. Tetapi grafit kosong, dengan sendirinya, tidak lagi memotongnya untuk kebanyakan proses lanjutan hari ini.

Ambil, sebagai contoh, pertumbuhan kristal SiC PVT, epitaksi MOCVD, pemendapan CVD, langkah resapan dan pengoksidaan, atau penyepuhlindapan suhu tinggi. Dalam setiap ini, komponen grafit secara rutin terdedah kepada keadaan yang merangkumi suhu melebihi 1500°C, hidrogen, ammonia, gas yang mengandungi klorin dan kitaran naik turun terma yang kerap. Dari masa ke masa, grafit yang tidak dirawat mula menunjukkan hakisan permukaan, penumpahan zarah, serangan kimia, keseragaman terma yang terdegradasi, dan hayat perkhidmatan yang nyata lebih pendek. Malah zarah-zarah kecil yang dihasilkan semasa pemprosesan boleh mendarat pada wafer dan menjejaskan hasil.

Itulah sebabnya perlindungan permukaan termaju telah menjadi bahagian yang tidak boleh dirunding dalam pembuatan semikonduktor moden.

Apakah salutan Karbon Pirolitik sebenarnya?

Salutan Karbon Pirolitik dihasilkan menggunakan laluan Pemendapan Wap Kimia (CVD) khusus, di mana lapisan karbon yang padat dan tersusun tinggi diendapkan pada substrat grafit ketulenan tinggi. Apa yang membezakan PyC daripada salutan karbon konvensional ialah struktur mikronya yang teratur, yang diterjemahkan kepada prestasi terma, mekanikal dan kimia yang luar biasa.

Di Vetek Semiconductor, salutan Karbon Pirolitik kami direka bentuk untuk memberikan beberapa faedah praktikal:

• Ketulenan tinggi – jumlah kekotoran disimpan di bawah 20ppm, dengan kekejangan gas yang sangat baik, menjadikan salutan sesuai untuk persekitaran semikonduktor ultra bersih.
• Kestabilan haba yang luar biasa - salutan kekal stabil pada suhu ultra tinggi; sebenarnya, kekuatan mekanikalnya sebenarnya meningkat apabila suhu meningkat, dengan prestasi puncak sekitar 2750°C dan titik pemejalwapan sehingga 3600°C.
• Rintangan kejutan haba yang sangat baik – terima kasih kepada pekali pengembangan terma yang rendah, kekonduksian terma yang tinggi dan modulus keanjalan yang rendah, PyC berdiri dengan sangat baik kepada perubahan suhu yang pantas.
• Kestabilan kimia yang luas – ia menentang asid, alkali, garam, reagen organik, dan juga logam cair.
• Pengeluaran gas ultra rendah – pada sekitar 1800°C, PyC boleh mengekalkan tahap vakum kira-kira 10⁻⁷mmHg tanpa pelepasan gas yang ketara.

Semua ciri ini menjadikan grafit bersalut PyC sebagai pilihan yang boleh dipercayai untuk aplikasi semikonduktor yang paling keras.

Di manakah cincin bersalut Karbon Pirolitik digunakan paling banyak?

1. Pertumbuhan kristal SiC oleh PVT

Pengangkutan Wap Fizikal boleh dikatakan salah satu proses yang paling mencabar dalam dunia semikonduktor, dengan suhu operasi biasa dalam julat 2300-2500°C. Gelang grafit bersalut PyC biasanya digunakan dalam sistem medan haba, suseptor, pijar, perisai haba, dan sokongan struktur. Pengguna melaporkan risiko pencemaran yang lebih rendah, medan haba yang lebih konsisten, hayat komponen yang lebih lama dan keadaan pertumbuhan kristal yang lebih stabil. Dalam sesetengah kes, pengeluar telah melihat kecekapan pertumbuhan 15-20% lebih tinggi dan hasil wafer melebihi 90%.

2. Epitaksi semikonduktor (SiC dan GaN)

Untuk pertumbuhan epitaxial, keseragaman suhu merentas wafer adalah sangat penting untuk kualiti filem. Bahagian grafit bersalut PyC membantu mewujudkan persekitaran pertumbuhan yang lebih stabil dengan menyampaikan pengagihan haba yang seragam dan mengurangkan penjanaan zarah. Hasilnya ialah ketekalan proses yang lebih baik, ketumpatan kecacatan serendah 0.05kecacatan/cm², dan keseragaman wafer kepada wafer yang dipertingkatkan, yang kesemuanya diterjemahkan terus kepada hasil pengeluaran yang lebih tinggi.

3. Resapan dan pengoksidaan suhu tinggi

Cincin bersalut ini juga digunakan secara meluas dalam relau resapan, relau pengoksidaan, dan sistem penyepuhlindapan. Rintangan kuat mereka terhadap kejutan haba membolehkan mereka bertahan dengan pemanasan berulang dan kitaran penyejukan dengan degradasi yang minimum. Dalam amalan, selang penyelenggaraan selalunya boleh dilanjutkan daripada tiga bulan kepada enam bulan, yang meningkatkan ketersediaan peralatan dan mengurangkan masa henti.

Karbon Pirolitik berbanding teknologi salutan semikonduktor lain

Proses yang berbeza memerlukan penyelesaian salutan yang berbeza, itulah sebabnya Vetek Semiconductor menawarkan pelbagai teknologi canggih untuk dipadankan dengan persekitaran operasi tertentu.

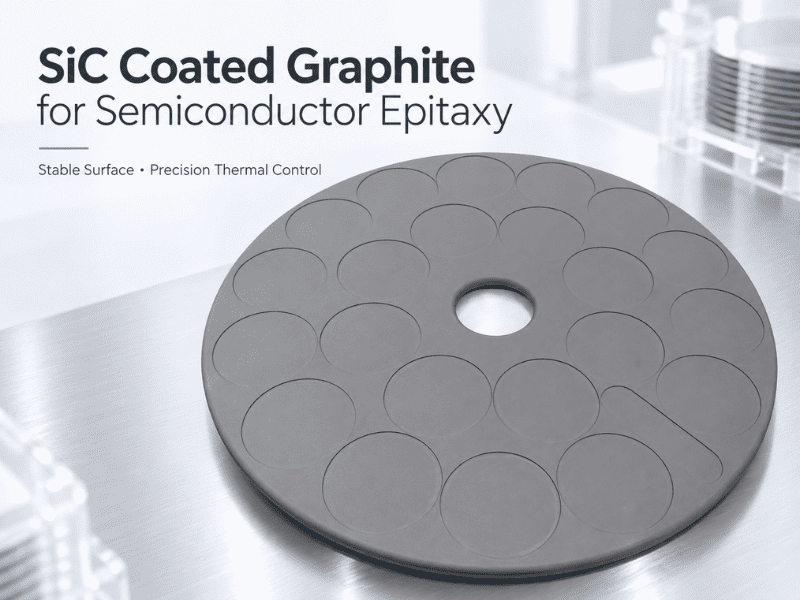

Salutan SiC CVD menawarkan ketulenan sehingga 99.99999%, rintangan kimia yang sangat baik, penjanaan zarah yang rendah dan hayat perkhidmatan yang panjang. Ia biasanya digunakan dalam epitaksi SiC dan GaN, reaktor MOCVD, dan sistem PECVD.

Salutan TaC CVD memberikan rintangan pengoksidaan yang unggul, kestabilan suhu tinggi yang sangat baik, dan rintangan haus yang cemerlang, menjadikannya pilihan utama untuk pertumbuhan kristal tunggal SiC dan pembuatan semikonduktor generasi ketiga.

Dengan menawarkan berbilang pilihan salutan, kami membolehkan pelanggan memilih bahan yang paling sesuai untuk setiap langkah tertentu dalam aliran proses mereka.

Apakah Vetek Semiconductor bawa ke meja dari segi pembuatan?

Menghasilkan komponen semikonduktor yang boleh dipercayai bukan hanya mengenai bahan termaju—ia juga bergantung pada pemesinan ketepatan dan kawalan kualiti yang ketat. Vetek Semiconductor mengendalikan platform pembuatan bersepadu yang meliputi penulenan bahan, pemesinan ketepatan CNC, salutan Karbon Pirolitik, salutan CVD SiC, salutan TaC CVD dan pemeriksaan menyeluruh.

Pemesinan ketepatan kami mengekalkan toleransi dimensi sehingga ±3μm, dan kami boleh mengendalikan geometri yang kompleks. Kami juga mempunyai kapasiti pemprosesan bersaiz besar: komponen sehingga 2000mm diameter dan 2000mm tinggi adalah dalam kemampuan kami. Semua pengeluaran dijalankan di bawah pengurusan pencemaran yang ketat, mengikut protokol ketulenan gred semikonduktor.

Komponen kami direka bentuk sebagai pengganti drop-in untuk platform peralatan utama, termasuk yang daripada Bahan Gunaan, Lam Research, Veeco, Aixtron, ASM, TEL dan LPE, supaya pelanggan boleh meningkatkan tanpa pengubahsuaian peralatan yang ketara.

Nilai jangka panjang salutan lanjutan

Mengurangkan jumlah kos pemilikan adalah keutamaan di seluruh industri, dan teknologi salutan termaju memberikan pulangan yang boleh diukur. Pengguna biasanya melihat sehingga 40% kos boleh guna yang lebih rendah, kecekapan pertumbuhan kristal 15-20% lebih tinggi, selang penyelenggaraan lanjutan, mengurangkan masa henti peralatan, hasil wafer yang lebih baik dan hayat perkhidmatan komponen yang lebih lama.

Apabila pembuatan semikonduktor bergerak ke arah wafer SiC yang lebih besar, peranti berkuasa lebih tinggi, dan persekitaran terma yang semakin menuntut, kejuruteraan permukaan hanya akan bertambah penting. Cincin grafit bersalut Karbon Pirolitik, bersama-sama dengan teknologi CVD SiC dan CVD TaC, memainkan peranan yang semakin penting dalam membina sistem pengeluaran yang lebih cekap, boleh dipercayai dan berskala.
