Wafer Chuck
  • Wafer ChuckWafer Chuck

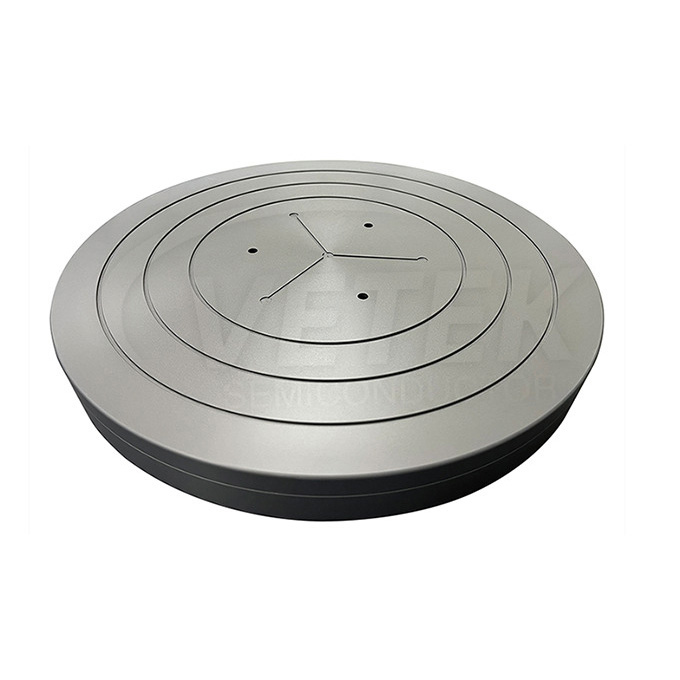

Wafer Chuck

Wafer Chunk Alat penjepit wafer dalam proses semikonduktor dan digunakan secara meluas dalam PVD, CVD, ETCH dan proses lain. VETEK semikonduktor's wafer chuck memainkan peranan penting dalam pengeluaran semikonduktor, membolehkan output berkualiti tinggi. Dengan pembuatan dalaman, harga yang kompetitif, dan sokongan R & D yang mantap, Vetek Semiconductor cemerlang dalam perkhidmatan OEM/ODM untuk komponen ketepatan. Melihat ke hadapan untuk pertanyaan anda.

Sebagai pengeluar profesional, Vetek Semiconductor ingin memberi anda wafer bersalut sic.

Vetek Semiconductor memegang pensijilan ISO9001 yang meliputi pembangunan dan pembuatan rangkaian penuh komponen untuk peranti semikonduktor. Komponen ini termasuk peralatan proses, peralatan pemendapan, peralatan pemeriksaan, chuck wafer semikonduktor, meter aliran, ruang, sistem pengawetan tekanan seperti plat, blok, aci, penggelek, dll. 5. Sebagai rakan kongsi Aixtron, Veeco(sepuluh teratas dunia pengeluar peralatan), Vetek Semiconductor menyediakan komponen ketepatan semikonduktor kepada pengeluar peralatan semikonduktor terkemuka di Amerika Syarikat, semikonduktor terbesar di dunia pasaran.

Chuck wafer Vetek Semiconductor ialah komponen berperingkat peralatan pemeriksaan akhir wafer dalam peralatan proses pengeluaran wafer semikonduktor. Melalui sistem kawalan kualiti dan pemeriksaan yang sistematik, pengeluaran yang cepat, berkualiti tinggi dan berdaya saing dicapai. Pengoptimuman kos dicapai melalui penyepaduan strategik infrastruktur pengeluaran kami dan perkongsian dengan pengeluar pakar domestik dan antarabangsa untuk bahan, komponen, modul dan peralatan.

Vetek Semiconductor's Semiconductor Wafer Chuck digunakan dalam peralatan pengesanan wafer, menggunakan kaedah pemesinan ketepatan tinggi dan teknologi reka bentuk untuk memastikan bahawa kebosanan vakum wafer chuck adalah di bawah 3 μm. Pendekatan yang teliti ini menjamin prestasi dan ketepatan yang sangat baik dalam pemeriksaan wafer.

Kelebihan teras Vetek Semikonduktor:

1. Pembuatan di kilang kita sendiri

2. Pengeluaran/pengedaran langsung pada harga yang jujur.

3. Pusat R & D dalaman menyediakan peningkatan kualiti dan sokongan pembangunan, dan mengambil bahagian secara aktif dalam projek sokongan penyelidikan perusahaan dan nasional untuk penyetempatan bahagian.

4. OEM / ODM


Sifat Fizikal Asas Salutan CVD SIC:

CVD SIC COATING FILM CRYSTAL STRUCTURE

Sifat fizikal asas salutan CVD sic
Harta benda Nilai Biasa
Struktur Kristal Polihablur fasa FCC β, terutamanya berorientasikan (111).
Ketumpatan 3.21 g/cm³
Kekerasan 2500 Vickers kekerasan(500g beban)
Saiz Bijirin 2 ~ 10mm
Kesucian kimia 99.99995%
Kapasiti haba 640 J·kg-1· K-1
Suhu Sublimasi 2700 ℃
Kekuatan lentur 415 MPA RT 4-point
Modulus Muda 430 gpa 4pt bend, 1300 ℃
Kekonduksian Terma 300W · m-1· K-1
Pengembangan Terma(CTE) 4.5×10-6K-1


Kedai pengeluaran:

VeTek Semiconductor Production Shop


Gambaran keseluruhan rantaian industri epitaxy cip semikonduktor:

Overview of the semiconductor chip epitaxy industry chain


Teg Panas: Wafer Chuck
