Mengapa CVD TaC Menyalut "Perisai Suhu Tinggi" dalam Semikonduktor Generasi Ketiga

Persekitaran di dalam relau pertumbuhan kristal SiC adalah antara yang paling tidak memaafkan dalam pembuatan semikonduktor: suhu melebihi 2400°C, kepekatan hidrogen dan ammonia meningkat tinggi, dan komponen grafit sentiasa berisiko menumpahkan zarah dan membebaskan kekotoran. Jurutera proses telah lama mencari penyelesaian bahan yang boleh menahan haba melampau, kimia agresif dan pencemaran pada masa yang sama.

Salutan tantalum karbida (TaC) CVD secara senyap-senyap menjadi jawapan itu — dengan takat lebur 3880°C, kadar goresan hanya 0.2μm/jam dalam NH₃ dan 0.1μm/jam dalam H₂, dan tahap kekotoran kritikal diukur dalam ppb. Apa yang menjadikannya benar-benar menarik, bagaimanapun, adalah apa yang berlaku di tingkat pengeluaran: ketumpatan kecacatan paip mikro menurun lebih 90%, jumlah kandungan kekotoran kristal berkurangan lebih daripada 70%, dan kerintangan meningkat sebanyak faktor 2 hingga 3.
Jadi bagaimana sebenarnya lapisan TaC mencapai ini? Di manakah kelebihan prestasinya datang? Dalam aplikasi dunia sebenar yang manakah ia memberikan nilai paling tinggi? Dan apakah hala tuju pasaran? Artikel ini secara sistematik meneroka prinsip teknikal, sifat teras, senario aplikasi utama dan aliran industri salutan TaC CVD.

1. Apakah Salutan TaC CVD?

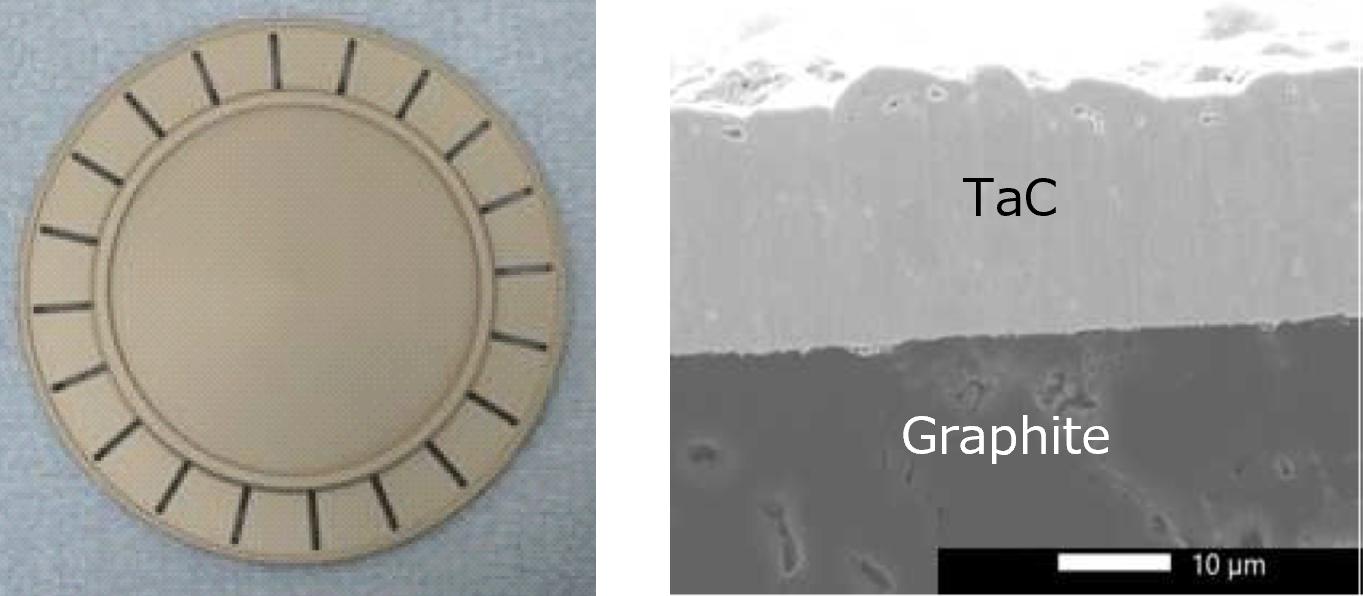

Pada dasarnya, salutan CVD TaC ialah lapisan pelindung tantalum karbida (TaC) — sebatian seramik dengan rupa kuning keemasan yang tersendiri — didepositkan pada substrat grafit ketulenan tinggi menggunakan pemendapan wap kimia. Bahan itu sendiri membawa gabungan sifat yang sukar ditemui bersama-sama: takat lebur 3880°C, kekerasan dalam julat 15–19 GPa, lengai kimia yang kuat dan ketahanan terhadap kakisan yang tahan dengan baik dalam persekitaran proses yang agresif.

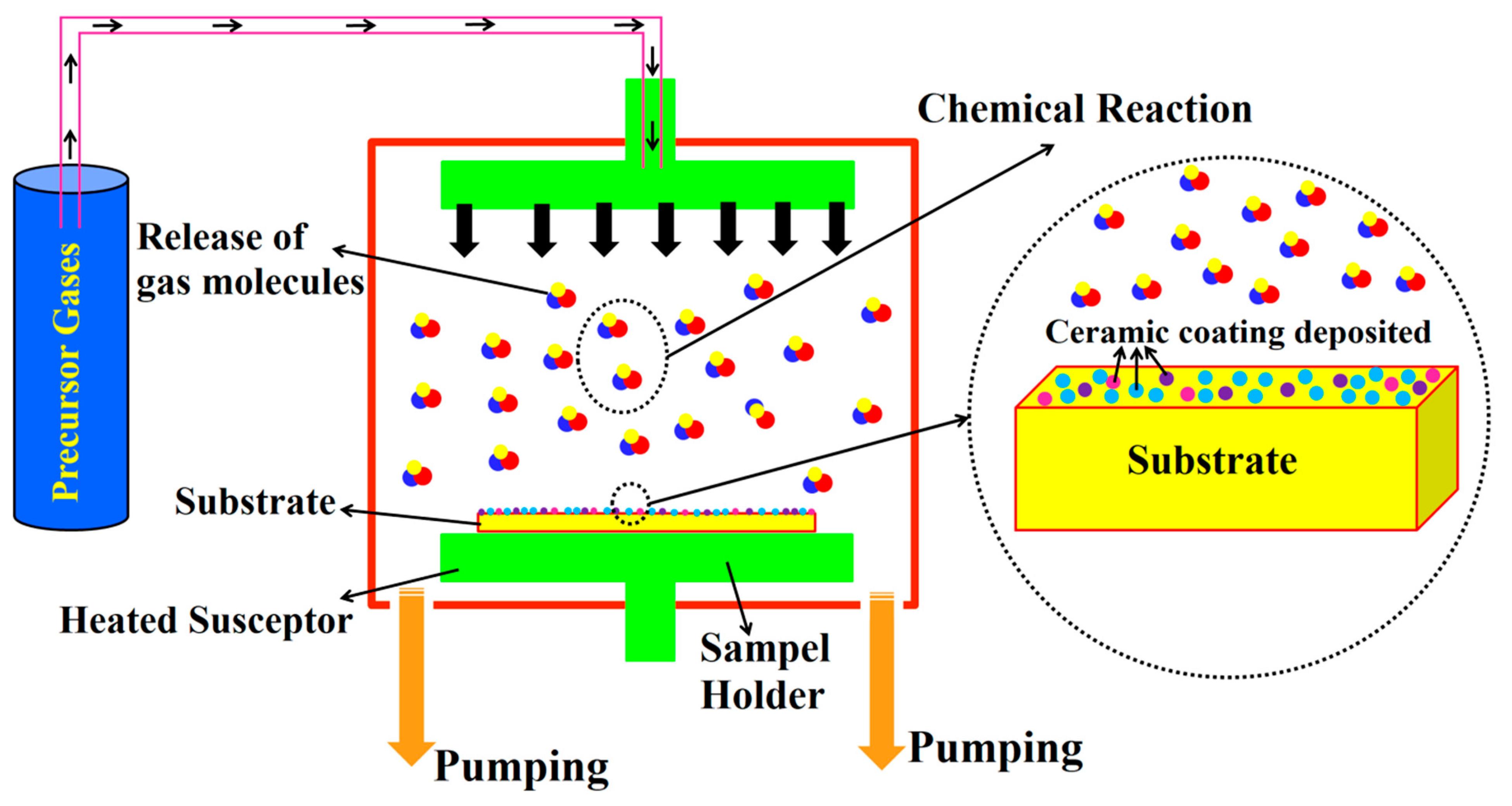

Di antara pelbagai cara untuk menghasilkan salutan TaC, CVD kekal sebagai laluan paling matang. Resipi biasa, seperti yang terperinci, bermula dengan tantalum pentaklorida (TaCl₅) dan propilena (C₃H₆) sebagai prekursor tantalum dan karbon, dibawa oleh argon dan hidrogen ke dalam ruang yang dipanaskan. Sebaik sahaja TaCl₅ terwap sampai ke permukaan grafit, ia menyerap dan mengalami urutan tindak balas penguraian dan penggabungan semula. Apa yang terbentuk bukan sekadar lapisan permukaan, tetapi salutan padat, melekat dengan baik yang lebih seragam dan dikawal secara komposisi daripada apa yang boleh dicapai dengan kaedah alternatif seperti garam cair atau pemprosesan sol-gel.

2. Kelebihan Prestasi Teras Salutan TaC CVD

2.1 Kestabilan haba yang sangat tinggi
Salutan TaC CVD cair pada 3880°C, jadi ia kekal kukuh dari segi struktur walaupun melebihi 2200°C. Itu menjadikannya sesuai untuk menuntut proses semikonduktor seperti pertumbuhan kristal SiC dan MOCVD - tempat di mana salutan SiC biasa cenderung merosot apabila keadaan menjadi terlalu panas.

2.2 Rintangan kakisan kimia yang luar biasa
Salutan ini tahan dengan baik terhadap gas proses menghakis seperti hidrogen, ammonia, klorida dan wap silikon. Berbanding dengan salutan SiC, ia mengurangkan kemerosotan grafit dan pencemaran zarah dalam persekitaran semikonduktor suhu tinggi. Hasilnya? Kestabilan proses yang lebih baik dan hasil wafer yang lebih tinggi.

2.3 Kekerasan mekanikal yang baik dan rintangan kejutan haba
Salutan CVD TaC adalah keras dan melekat kuat pada substrat grafit, jadi ia lambat haus dan mengendalikan kejutan haba dengan baik. Ia boleh mengambil kitaran pemanasan dan penyejukan pantas berulang tanpa retak atau mengelupas. Ini bermakna hayat komponen yang lebih lama dan kadar tanjakan proses yang lebih pantas.

2.4 Ketulenan ultra tinggi dan penindasan kekotoran
Salutan TaC mempunyai tahap kekotoran yang sangat rendah dan bertindak sebagai penghalang resapan pepejal - ia menghentikan bahan cemar daripada berhijrah keluar dari substrat grafit dan ke dalam persekitaran pertumbuhan. Ini membantu mengurangkan kecacatan kristal, mengelakkan kekotoran, dan meningkatkan kualiti dan kerintangan kristal SiC.

3. Senario Aplikasi Biasa Salutan TaC CVD

3.1 Pertumbuhan Kristal Tunggal SiC (Kaedah PVT)
Dalam proses pertumbuhan PVT bagi kristal tunggal SiC, salutan TaC digunakan pada komponen grafit utama seperti crucible, cincin panduan dan pemegang kristal benih. Penyelidikan oleh Fan et al. menunjukkan bahawa salutan TaC bukan sahaja memberikan perlindungan fizikal tetapi juga, melalui ciri emisitivitinya yang rendah, mengawal kecerunan suhu pada antara muka pertumbuhan kristal, meningkatkan keseragaman suhu jejarian, mengekalkan stoikiometri sublimasi SiC, menyekat penghijrahan kekotoran, dan mengurangkan penggunaan tenaga. Penyelidikan oleh Meng et al. dalam Journal of Crystal Growth mengesahkan lagi bahawa jongkong kristal yang ditanam menggunakan struktur pijar dengan cincin geganti grafit bersalut TaC dan kertas grafit mempamerkan ciri-ciri unggul dalam kesempurnaan kristal dan bentuk antara muka. Pengukuran sebenar menunjukkan bahawa sisihan diameter jongkong kristal yang ditanam dengan pijar bersalut TaC ialah ≤2%, dan kerataan permukaan kristal (RMS) bertambah baik sebanyak 40%.

3.2 Pertumbuhan Epitaxial GaN/SiC
Dalam ruang tindak balas CVD untuk epitaksi GaN dan SiC, salutan TaC digunakan secara meluas pada komponen seperti pembawa wafer, cakera satelit, muncung dan penderia. Komponen ini perlu beroperasi untuk tempoh yang lama dalam persekitaran suhu tinggi dan menghakis, dan salutan TaC boleh memanjangkan hayat perkhidmatannya dengan ketara dan meningkatkan hasil proses. Dalam peralatan MOCVD seperti Aixtron G5, salutan TaC telah terbukti menjadi bahan utama untuk memastikan kestabilan proses.

3.3 Pemanas Sistem MOCVD

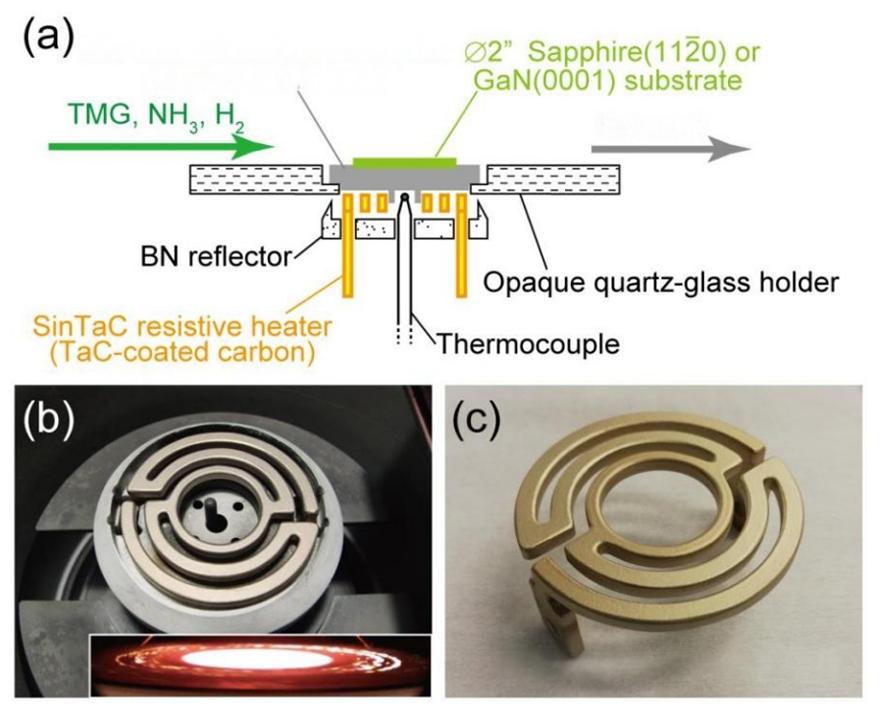

Pemanas grafit bersalut TaC telah berjaya digunakan dalam sistem MOCVD. Berbanding dengan pemanas bersalut pBN tradisional, pemanas TaC memberikan kecekapan dan keseragaman pemanasan yang lebih baik, mengurangkan penggunaan kuasa, dan, disebabkan oleh pelepasan permukaan yang lebih rendah (0.3), membantu meningkatkan integriti medan haba. Menurut penyelidikan oleh Fan et al., emisitiviti rendah salutan TaC bukan sahaja meningkatkan keseragaman suhu untuk pertumbuhan kristal tetapi juga meningkatkan kualiti pemendapan epitaxial GaN.

3.4 Aplikasi Perindustrian Suhu Tinggi
Di luar bidang semikonduktor, salutan TaC juga boleh digunakan untuk komponen perindustrian suhu tinggi seperti elemen pemanasan rintangan, muncung suntikan, gelang perisai, dan lekapan pateri, memanfaatkan sepenuhnya kelebihan komprehensifnya dalam rintangan haba dan rintangan kakisan.

4. CVD TaC vs. SiC Coating: Bagaimana Memilih?

Dalam industri semikonduktor, CVD SiC dan CVD TaC ialah dua lapisan pelindung paling arus perdana untuk komponen grafit. Pilihan bergantung pada keperluan suhu proses tertentu.

Salutan SiC CVD:Pekali pengembangan haba yang rendah, kestabilan struktur yang baik, dan kelebihan kos dalam persekitaran di bawah 1800°C, digunakan secara meluas dalam senario suhu sederhana hingga tinggi seperti dulang epitaxial LED dan dulang epitaxial silikon monohablur.

Salutan TaC CVD:Kestabilan terma yang lebih tinggi (takat lebur 3880°C lwn. ~2700°C untuk SiC), lengai kimia yang lebih kuat, terutamanya sesuai untuk persekitaran bersuhu ultra tinggi dan sangat menghakis melebihi 2000°C, seperti pertumbuhan kristal tunggal SiC dan epitaksi GaN.

Ringkasnya:Apabila suhu proses melebihi 1800°C, terutamanya apabila gas menghakis seperti hidrogen dan ammonia terlibat, salutan TaC adalah pilihan terbaik.

5. Prospek Pasaran dan Trend Industri

Pengembangan pesat pertumbuhan kristal tunggal SiC dan epitaksi menarik permintaan untuk salutan TaC secara mendadak ke atas. Dua kajian pasaran terkini menunjukkan pasaran di ambang peningkatan yang ketara. QYResearch, dalam Tinjauan Pasaran Salutan TaC Global, Analisis & Ramalan Mendalam hingga 2031, menambat pasaran salutan tantalum karbida global 2024 pada sekitar USD 45 juta dan mengunjurkan ia akan mencapai USD 142 juta menjelang 2031 — kadar pertumbuhan tahunan kompaun sebanyak 17.9%. Angka Global Info Research mendarat dalam julat yang sama, menganggarkan pasaran 2024 pada kira-kira USD 47 juta dan meramalkan peningkatan kepada USD 143 juta menjelang 2031, yang mencapai CAGR sebanyak 17.5%. Ketekalan antara ramalan ini memberikan keyakinan bahawa lapisan TaC sedang memasuki fasa pertumbuhan yang mampan.

Bagi siapa yang membekalkan pasaran ini, ia kekal agak tertumpu di bahagian atas. Momentive Technologies, Tokai Carbon, dan Toyo Tanso bersama-sama menyumbang kira-kira 76% daripada hasil global [10]. Secara geografi, Amerika Utara mendahului dengan kira-kira 45% daripada pasaran, manakala Asia-Pasifik berada di belakang sekitar 41%. Bagaimanapun, imbangan serantau itu mula berubah. Pengeluar China melabur banyak untuk merapatkan jurang, dan VeTek Semiconductor adalah contoh: keupayaan salutan CVD TaC syarikat kini meluas kepada komponen seukuran diameter 750 mm, meletakkannya di kalangan pemain domestik yang sangat sedikit yang boleh mengendalikan bahagian pada skala itu.

Memandang ke hadapan, peralihan kepada substrat SiC 8-inci menetapkan bar yang lebih tinggi untuk keseragaman medan haba dan kebolehpercayaan salutan dalam peralatan pengeluaran. Trend itu sahaja berkemungkinan mengukuhkan peranan salutan TaC sebagai bahan strategik dalam pembuatan wafer untuk tahun-tahun akan datang.

6. Teknologi Salutan TaC Semikonduktor VeTek

Sumber data: Spesifikasi Teknikal Produk Semikonduktor VeTek

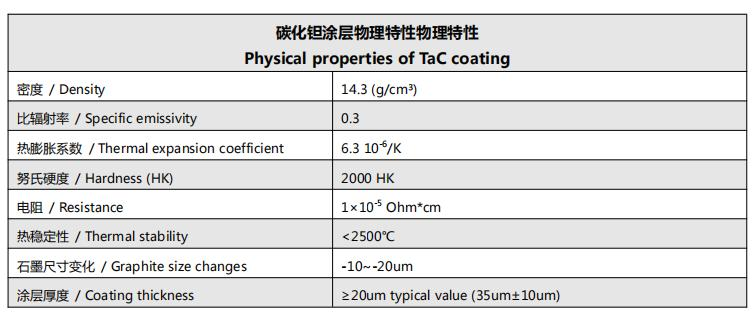

Salutan CVD TaC VeTek menampilkan kestabilan suhu yang baik, ketulenan ultra tinggi, rintangan kepada kakisan H₂/NH₃/SiH₄/Si, rintangan kejutan haba yang kuat, lekatan tinggi pada substrat grafit dan litupan salutan seragam. Ia boleh digunakan pada komponen teras seperti suseptor pemanasan aruhan, elemen pemanasan rintangan, dan bahagian pelindung terma. Syarikat itu mempunyai keupayaan pemesinan termaju untuk mengeluarkan komponen substrat grafit, seramik atau logam refraktori, dan menyediakan pemprosesan dalaman sehenti bagi salutan seramik SiC atau TaC, serta perkhidmatan salutan untuk bahagian yang dibekalkan pelanggan.

7. Kesimpulan

Memandangkan industri semikonduktor generasi ketiga semakin pantas ke arah saiz yang lebih besar (8 inci), ketumpatan kuasa yang lebih tinggi dan kos yang lebih rendah, permintaan terhadap prestasi bahan dalam proses pembuatan menjadi semakin ketat. Dengan takat leburnya yang sangat tinggi, sifat lengai kimia yang luar biasa, dan sifat mekanikal yang sangat baik, salutan TaC CVD menjadi "standard emas" untuk proses semikonduktor suhu tinggi melebihi 2000°C. Daripada pertumbuhan kristal tunggal SiC kepada epitaksi GaN, daripada pemanas MOCVD kepada pembawa wafer, salutan TaC menyediakan asas bahan yang sangat diperlukan untuk pembuatan semikonduktor.

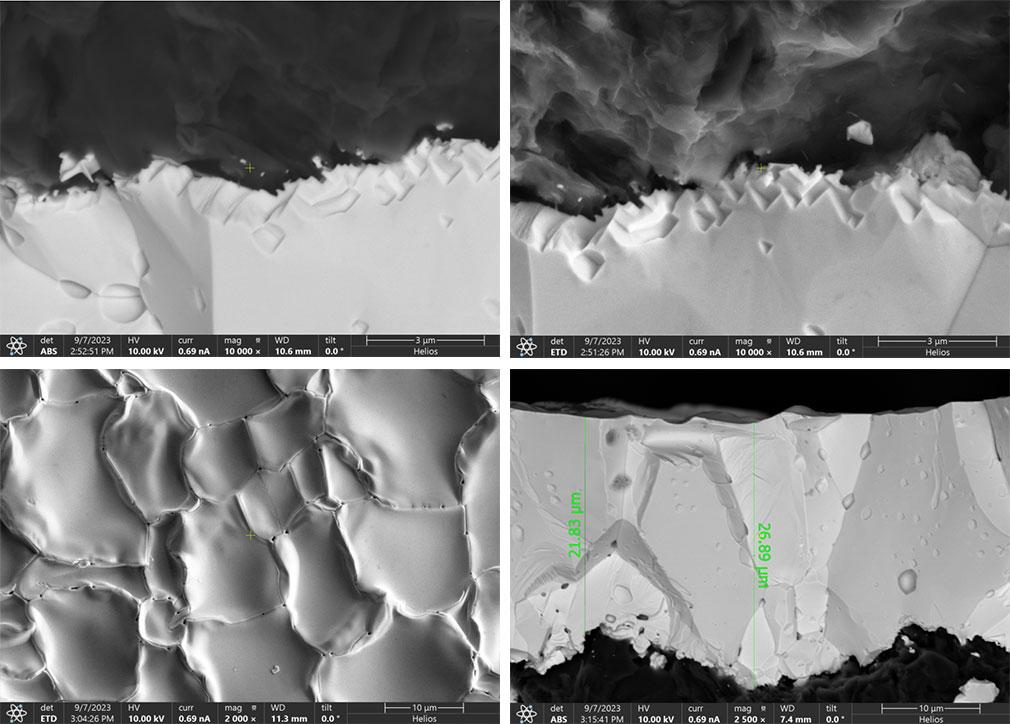

VeTek Semiconductor komited untuk menyediakan produk salutan CVD TaC berkualiti tinggi dan penyelesaian tersuai kepada pelanggan global melalui pelaburan R&D berterusan dan lelaran teknologi. Jika anda memerlukan data teknikal terperinci, analisis keratan rentas SEM atau penilaian lukisan tersuai, sila hubungi kami.

Rujukan

[1] Sun, J., Zhang, Q., & Li, X. (2021).Kemajuan penyelidikan mengenai salutan tantalum karbida pada bahan karbon. Kemajuan dalam Sains Bahan.(Terdapat di ScienceDirect)

[2] Kim, D. Y., et al. (2016).Pemendapan Wap Kimia Tantalum Carbide daripada Sistem TaCl₅-C₃H₆-Ar-H₂. Jurnal Persatuan Seramik Korea, 53(6), 597-603.

[3] Ma, Q., Hu, R., Liu, X., Yang, S., Lu, X., Liu, D., … Gao, P. (2026).Kajian tentang evolusi struktur mikro dan sifat mekanikal salutan TaC berasaskan grafit di bawah keadaan keras yang berbeza. Jurnal Aloi dan Sebatian, 1061. doi:10.1016/j.jallcom.2026.187440

[4] Fan, W., Qu, H., Chang, S. I., et al. (2019).Penyelidikan tentang Kesan Salutan TaC terhadap Kawalan Proses PVT SiC dan Kualiti Kristal. Data penyelidikan bersama,Universiti Dong-Eui, Korea Selatan.

[5] Meng, J., et al. (2022).Kawalan kualiti pertumbuhan dengan mengoptimumkan struktur pijar untuk pertumbuhan kristal tunggal SiC bersaiz besar. Jurnal Pertumbuhan Kristal,600, 126929. doi:10.1016/j.jcrysgro.2022.126929

[6] QYResearch. (2025).Tinjauan Pasaran Salutan TaC Global, Analisis Mendalam & Ramalan hingga 2031.

Pengarang: Sera Lee

Tel: 86-15988690905

E-mel:seralee@veteksemi.com
