Pin Angkat Wafer
  • Pin Angkat WaferPin Angkat Wafer

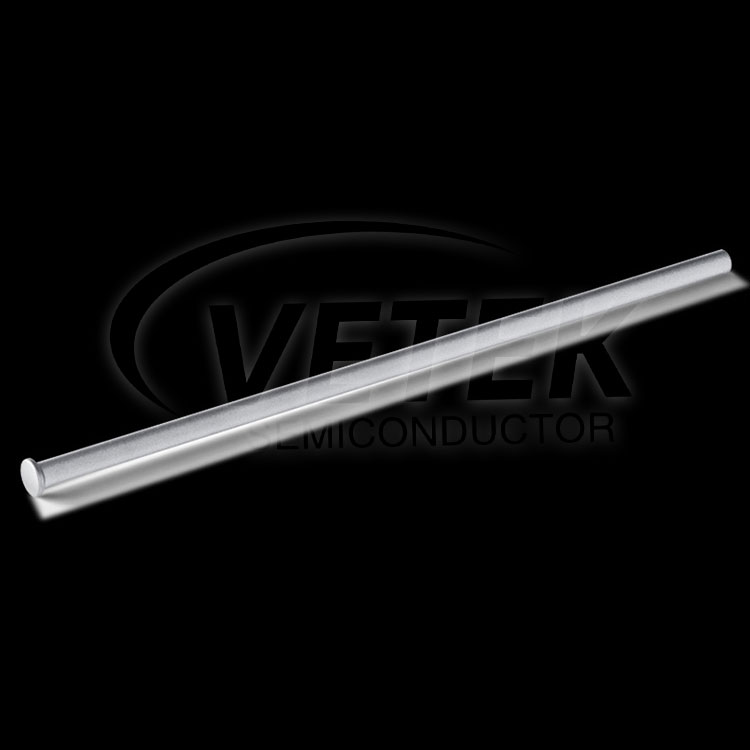

Pin Angkat Wafer

Vetek Semiconductor adalah pengeluar pin dan inovator angkat epi yang terkemuka di China. Kami telah khusus dalam salutan SIC pada permukaan grafit selama bertahun -tahun. Kami menawarkan pin angkat wafer epi untuk proses EPI. Dengan harga yang berkualiti tinggi dan kompetitif, kami mengalu -alukan anda untuk melawat kilang kami di China.

Tawaran semikonduktor menyediakanSalutan sicdanSalutan TACBahan dengan harga bersaing dan berkualiti tinggi, selamat datang untuk menyiasat kami.


Vetek semikonduktor epi wafer lif pin adalah peranti utama yang direka khusus untuk pembuatan semikonduktor. Ia digunakan untuk mengangkat dan mengangkut wafer, memastikan keselamatan dan kestabilan mereka semasa pembuatan. Kami menyediakan pin lif wafer bersalut SIC, pin tip, cincin pra-panas untuk proses EPI.


Pin angkat wafer EPI kami menawarkan ciri dan kelebihan berikut:

● Ketepatan dan kestabilan yang tinggi: Pin lif wafer EPI menggunakan proses dan bahan termaju untuk memastikan ketepatan dan kestabilan yang tinggi semasa mengangkat dan mengendalikan wafer. Ia boleh meletakkan dan membetulkan wafer dengan tepat, mengelakkan penyelewengan dan kerosakan wafer semasa pembuatan.

● Keselamatan dan kebolehpercayaan: Pin lif wafer epi kami dihasilkan dari bahan kekuatan tinggi untuk ketahanan dan kebolehpercayaan yang sangat baik. Ia dapat menahan berat dan tekanan, memastikan wafer tidak akan rosak atau tidak sengaja jatuh semasa pengendalian.

● Automasi dan kecekapan: Vetek semikonduktor epi wafer lif pin direka untuk beroperasi secara autonomi dan mengintegrasikan dengan lancar dengan peralatan pembuatan semikonduktor. Ia boleh mengangkat dan memindahkan wafer dengan cepat dan tepat, meningkatkan kecekapan pengeluaran dan mengurangkan keperluan untuk operasi manual.

● Keserasian dan kebolehgunaan: Pin lif wafer EPI sesuai untuk pelbagai saiz dan jenis wafer, termasuk wafer dengan diameter dan bahan yang berbeza. Ia boleh serasi dengan pelbagai peralatan dan proses pembuatan semikonduktor dan sesuai untuk pelbagai persekitaran pengeluaran.

● Sokongan berkualiti tinggi dan boleh dipercayai: Kami komited untuk menyediakan produk berkualiti tinggi dan boleh dipercayai dan menyediakan sokongan dan perkhidmatan yang komprehensif kepada pelanggan kami. Pin lif wafer kami menjalani kawalan dan ujian kualiti yang ketat untuk memastikan prestasi dan ketahanan mereka.

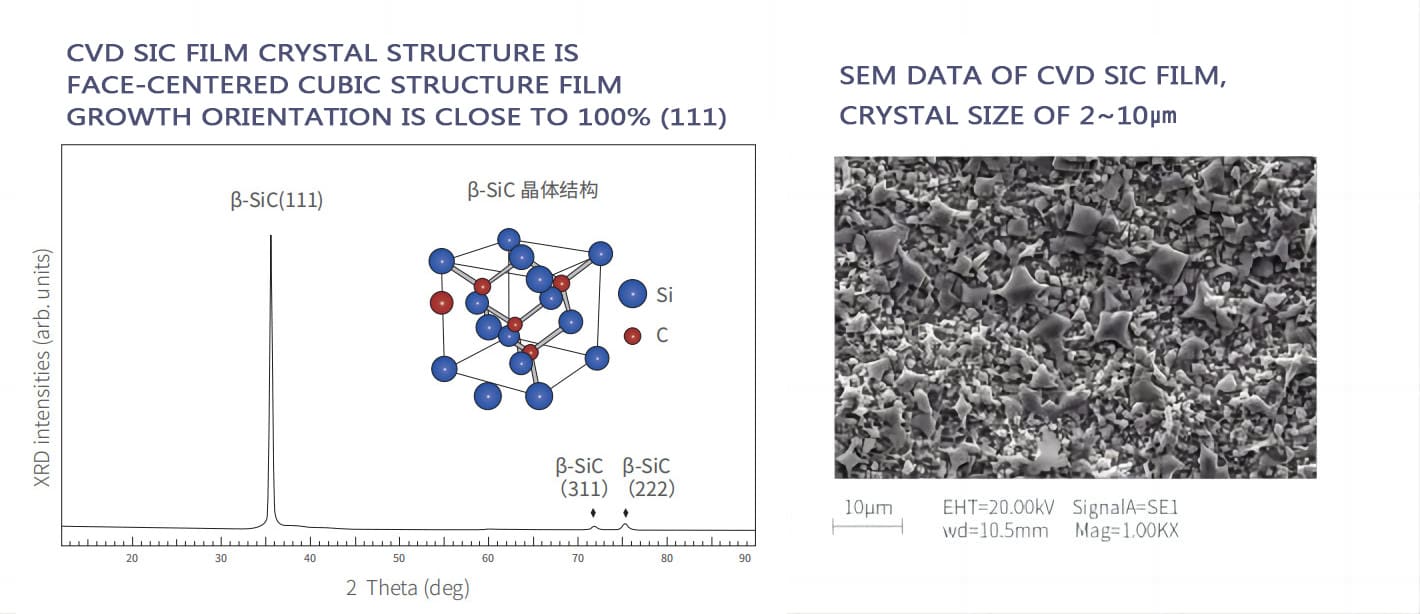

DATA SEM FILEM SIC CVD:

SEM DATA OF CVD SIC FILM

Sifat Fizikal Asas Salutan CVD SIC:

Sifat fizikal asasCVD SIC Coating
Harta Nilai tipikal
Struktur kristal FCC β fasa polikristalin, terutamanya (111) berorientasikan
Ketumpatan salutan cvd sic 3.21 g/cm³
Kekerasan salutan sic 2500 Vickers kekerasan(500g beban)
Saiz Bijirin 2 ~ 10mm
Ketulenan Kimia 99.99995%
Kapasiti haba 640 J · kg-1·K-1
Suhu sublimasi 2700 ℃
Kekuatan lentur 415 MPa RT 4 mata
Modulus Young 430 gpa 4pt bend, 1300 ℃
Kekonduksian Terma 300W · m-1·K-1
Pengembangan terma (CTE) 4.5 × 10-6K-1


Ia semikonduktor Pin lif waferKedai Pengeluaran

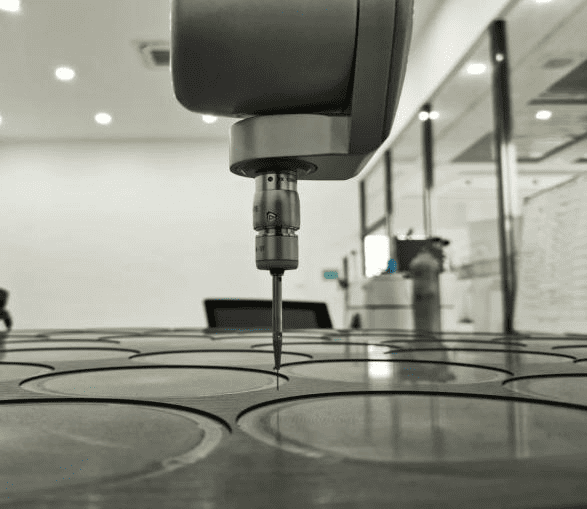

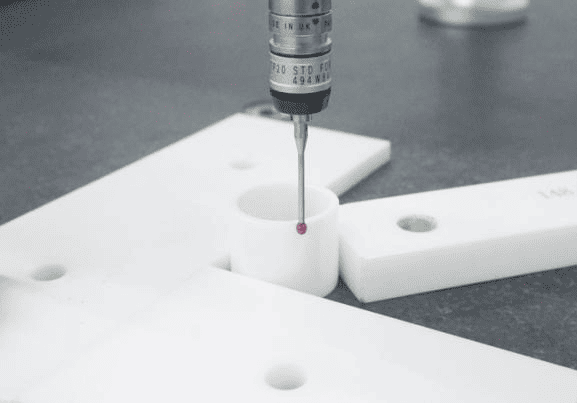

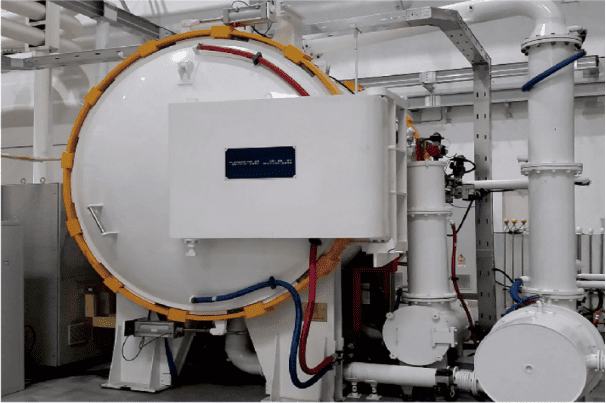

SiC Graphite substrateWafer Lift Pin testSilicon carbide ceramic processingEPI process equipment

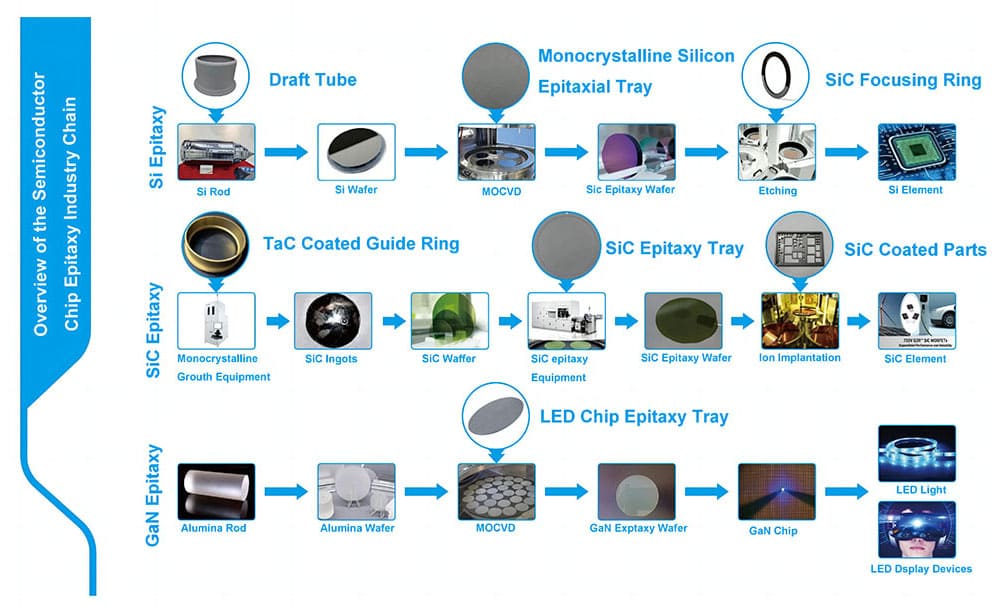

Gambaran keseluruhan rantaian industri epitaxy cip semikonduktor:

SiC Epitaxy Si Epitaxy GaN Epitaxy

Teg Panas: Pin lif wafer
