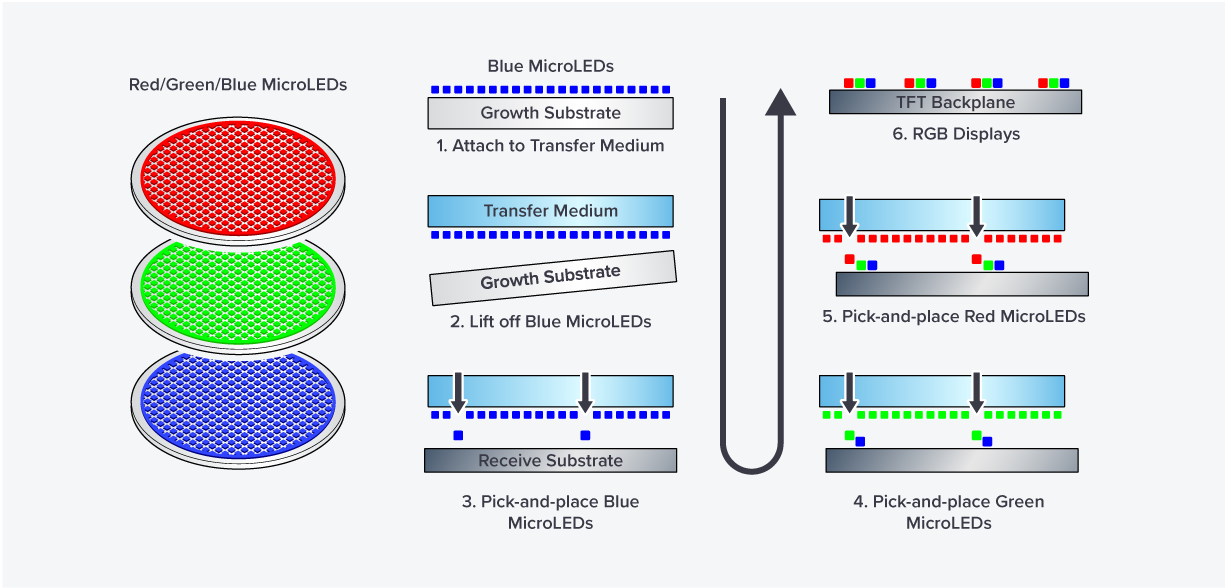

S1: Mengapakah MicroLED semakin bergantung pada substrat SiC?
Ia kebanyakannya memerangi haba dan kelemahan struktur. Walaupun nilam adalah pilihan lama, Silicon Carbide (SiC) mengambil alih kerana kekonduksian termanya berada pada tahap yang lain. Ini penting kerana dalam aplikasi MicroLED berkuasa tinggi, anda tidak mampu membeli "penurunan kecekapan" yang disebabkan oleh terlalu panas. Tetapi ada lebih daripada itu daripada sekadar bertenang. Padanan kekisi antara SiC dan lapisan LED adalah sangat ketat—jauh lebih baik daripada silikon. Ketepatan ini mengurangkan kecacatan dari awal, menjadikan substrat SiC sebagai asas yang logik, jika lebih premium, untuk paparan yang benar-benar bertahan.

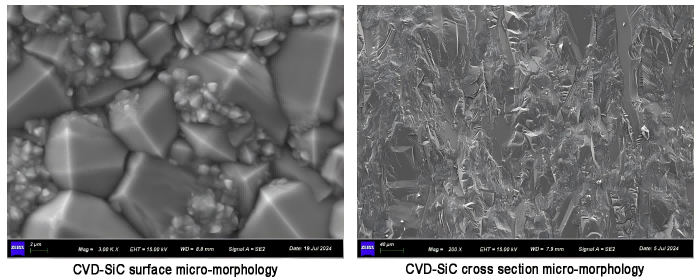

S2: CVD SiC lwn. Sintered SiC: Yang manakah sebenarnya menang untuk pengeluaran MicroLED?
Walaupun kedua-duanya mempunyai tempat masing-masing, CVD (Chemical Vapor Deposition) SiC adalah standard emas di sini. kenapa? Kerana ia hampir bebas liang dan sangat tulen. SiC tersinter adalah sukar, pasti, tetapi liang mikroskopik yang kecil itu boleh mendatangkan malapetaka pada proses semikonduktor yang halus. Jika anda menyasarkan pertumbuhan MOCVD hasil tinggi, permukaan CVD SiC yang sangat licin dan ketulenan tinggi tidak boleh dirundingkan.
S3: Apakah yang menjadikan salutan TaC begitu penting dalam proses MOCVD?
Fikirkan Tantalum Carbide (TaC) sebagai perisai berteknologi tinggi. Persekitaran MOCVD adalah kejam—panas melampau dan bahan kimia yang agresif adalah perkara biasa. Salutan TaC membentuk penghalang lasak yang menghalang peralatan daripada menghakis atau menumpahkan zarah. Ia bukan hanya tentang menjadikan perkakasan tahan lebih lama; ia adalah tentang memastikan persekitaran pertumbuhan tulen supaya LED itu sendiri sempurna.
S4: Komponen SiC khusus manakah yang "membuat atau memecahkan" untuk peralatan MicroLED?
Pengangkat berat ialah suseptor, gelang dan pembawa wafer (atau cakera). Komponen-komponen ini berada betul-betul dalam garisan api semasa pertumbuhan epitaxial. Dengan merawat bahagian ini dengan CVD SiC atau TaC, anda memastikan pengagihan haba seragam dan rintangan kimia. Jika bahagian ini gagal atau turun naik, hasil peranti anda akan menjunam.
5. Apakah punca kadar hasil MicroLED yang rendah? Bagaimanakah bahan mempengaruhi kadar hasil?
Secara jujur, hasil yang rendah ialah "gajah di dalam bilik" untuk penskalaan MicroLED. Kebanyakan kegagalan pengeluaran ini disebabkan oleh dua punca: tekanan haba yang besar dan zarah-zarah sesat yang menjengkelkan yang menjalar semasa pertumbuhan. Di sinilah pilihan bahan menjadi pengubah permainan. Dengan berpindah ke substrat SiC premium dan membawa masuk komponen bersalut TaC, anda pada asasnya membina kubu terhadap kecacatan. Bahan-bahan ini mewujudkan persekitaran pepejal batuan yang boleh diramalkan yang menghalang wafer daripada retak atau meleding di bawah tekanan. Pendek kata? Bahan yang lebih baik bermakna lebih sedikit "tidak berguna" dan laluan yang lebih lancar untuk pengeluaran besar-besaran.
S6: Bolehkah kita benar-benar menghapuskan pencemaran zarah dalam MOCVD?
"Hapuskan" adalah perkataan yang kuat, tetapi anda pasti boleh meminimumkannya. Komponen standard sering merosot dan "menumpahkan" zarah dari semasa ke semasa. Salutan seperti TaC atau CVD SiC menghasilkan permukaan licin kaca yang lengai kimia dan tidak mengelupas. Kebersihan inilah yang membezakan MicroLED berprestasi tinggi daripada yang rosak.
S7: SiC lwn. Sapphire lwn. Silicon: Pecahan pantas.
SiC:Pilihan premium. Ia mengendalikan haba seperti profesional dan sepadan dengan kekisi dengan sempurna, walaupun ia datang pada titik harga yang lebih tinggi.
nilam:Veteran yang mesra bajet. Ia tersedia secara meluas tetapi bergelut dengan pelesapan haba dan kadar kecacatan yang lebih tinggi.
silikon:Hebat untuk menyepadukan dengan elektronik sedia ada, tetapi ketidakpadanan terma selalunya membawa kepada lapisan retak atau prestasi yang lemah.
S8: Bagaimanakah MicroLED sesuai dengan masa depan semikonduktor gen ketiga?
MicroLED ialah "aplikasi pembunuh" untuk bahan generasi ketiga seperti GaN dan SiC. Kami sedang melihat masa depan yang ditentukan oleh kecerahan gila dan penggunaan kuasa ultra rendah. Sama ada cermin mata AR/VR generasi akan datang atau paparan automotif kontras tinggi, sinergi antara substrat SiC dan salutan pelindung akan menjadi tulang belakang kepada kebolehpercayaan industri.
