Bagaimana Salutan TaC Meningkatkan Pertumbuhan Kristal SiC dalam Aplikasi PVT

Bagaimana Salutan TaC Meningkatkan Pertumbuhan Kristal SiC dalam Aplikasi PVT

Silikon karbida (SiC) kini menyokong banyak kemajuan yang dilihat dalam rangkaian kuasa kenderaan elektrik, penukar tenaga boleh diperbaharui dan modul kuasa frekuensi tinggi. Ekonomi pembuatan dan prestasi peranti bergantung pada pembesaran dimensi kristal SiC, meningkatkan hasil kelompok dan menyekat populasi kecacatan. Memenuhi sasaran ini memerlukan lebih daripada resipi proses yang diperhalusi. Integriti dan jangka hayat bahan medan haba menjadi sama penting, terutamanya memandangkan keadaan agresif di dalam relau Pengangkutan Wap Fizikal (PVT).

Antara pilihan kejuruteraan permukaan untuk bahagian grafit, Pemendapan Wap Kimia (CVD) Tantalum Carbide (TaC) telah mendapat daya tarikan yang boleh diukur. Salutan ini tidak hanya melindungi substrat; ia secara aktif mengubah suai kimia permukaan dan tindak balas haba komponen yang melihat perkhidmatan yang paling keras.

Apakah Salutan TaC Di Dalam Relau PVT？

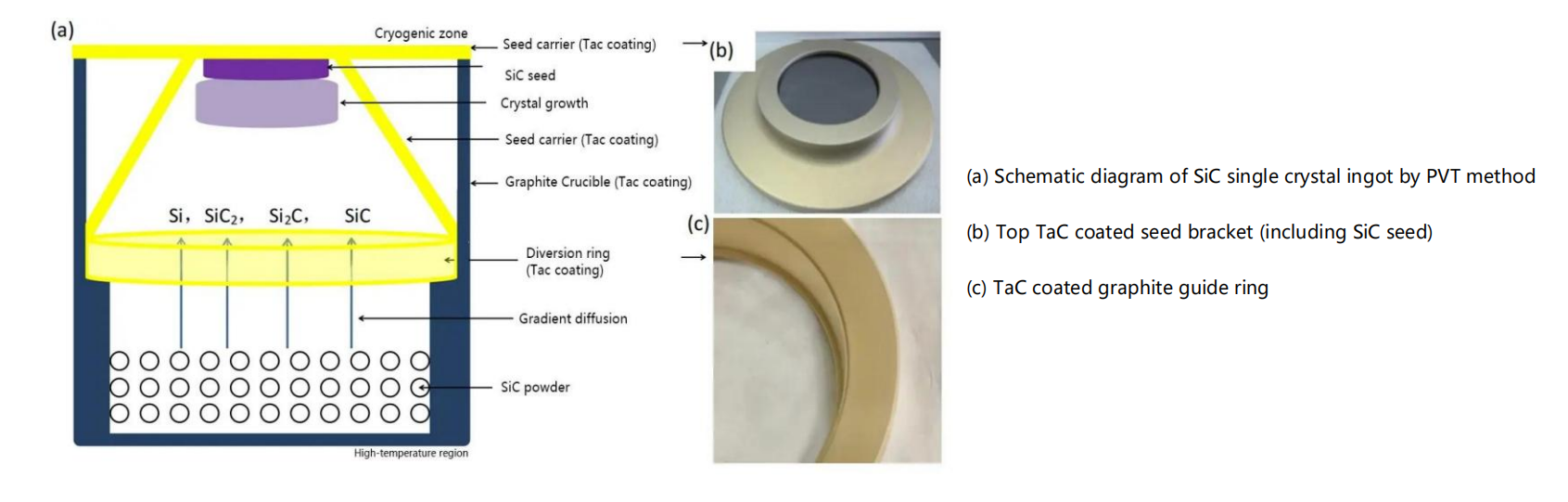

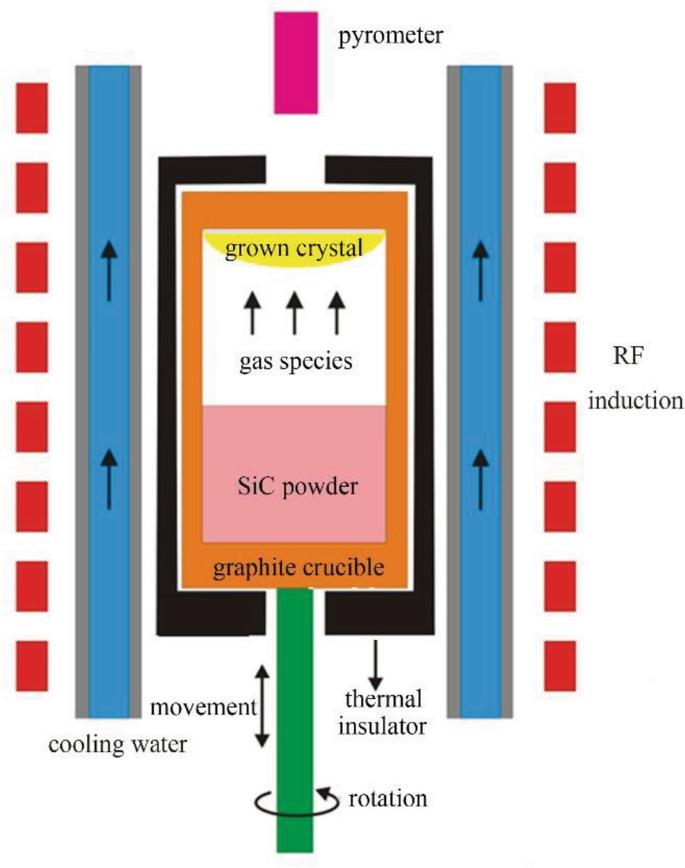

Pertumbuhan PVT diteruskan dengan menyublimkan bahan suapan SiC melebihi 2,000°C. Spesies wap yang terhasil bergerak ke arah kristal benih yang lebih sejuk, di mana pemeluwapan dan penghabluran semula secara beransur-ansur membina boule. Satu larian boleh bertahan ratusan jam. Semasa selang waktu ini, setiap permukaan grafit—dinding pijar, pemegang biji, gelang pemandu—menghadapi wap kaya silikon yang berterusan, kecerunan haba yang melampau dan tegasan mekanikal daripada ketidakpadanan pengembangan haba.

Tanpa lapisan pelindung, grafit mengalami dua laluan degradasi selari. Satu adalah fizikal: hakisan permukaan membebaskan zarah karbon halus ke dalam aliran wap. Yang lain adalah kimia: wap silikon bertindak balas dengan grafit untuk membentuk SiC yang meruap atau spesies perantara lain, secara beransur-ansur menipis dinding komponen. Kedua-dua laluan memperkenalkan gugusan karbon atau kesan kekotoran logam ke dalam kristal yang semakin meningkat, dan kedua-duanya memendekkan hayat boleh guna perabot relau yang mahal.

Salutan CVD TaC mengganggu mekanisme ini. Lapisan salutan dikawal secara stoikiometri, bebas lubang jarum, dan melekat pada substrat grafit. Ia membentangkan muka lengai secara kimia kepada wap suhu tinggi, jadi grafit yang mendasarinya tidak pernah langsung menyentuh persekitaran reaktif. Pemisahan ini secara asasnya mengubah trajektori pencemaran.

Diperhatikan Peningkatan dalam Kualiti Kristal

Penanam kristal sering melaporkan bahawa komponen bersalut TaC berkorelasi dengan jumlah kemasukan karbon dan penamatan mikropaip yang lebih rendah. Penjelasannya terletak pada keupayaan salutan untuk mengekalkan keadaan permukaan yang berterusan merentasi pelbagai larian. Grafit tidak bersalut berubah dari semasa ke semasa—keliangannya meningkat, peralihan emisitivitinya, dan taburan suhu tempatannya hanyut. Perubahan beransur-ansur ini mengganggu simetri medan haba yang penting untuk pertumbuhan jejari seragam.

Medan haba yang stabil, sebaliknya, mengekalkan kecerunan suhu paksi dan jejari yang diperlukan untuk pertumbuhan aliran langkah terkawal pada permukaan benih. Dengan salutan TaC, bahagian dalam pijar mengekalkan geometri asalnya dan pelepasan haba sepanjang lebih banyak kitaran pertumbuhan. Hasilnya ialah pengedaran metrik kualiti kristal yang lebih ketat daripada larian ke larian, yang secara langsung meningkatkan pecahan wafer yang boleh digunakan setiap boule.

Dilanjutkan Jangka Hayat Komponen dan Kos Operasi

Kes ekonomi untuk salutan TaC selalunya bergantung pada lanjutan seumur hidup. Komponen grafit dalam bentuk tidak bersalut mungkin memerlukan penggantian selepas 10-20 pertumbuhan berjalan, bergantung pada profil suhu tertentu dan tempoh larian. Setara bersalut TaC, dalam operasi relau yang didokumenkan, secara rutin mencapai 2–3 kali hayat perkhidmatan sebelum menunjukkan penurunan berat badan yang boleh diukur atau kekasaran permukaan.

Ketahanan ini berpunca daripada takat lebur tinggi salutan (melebihi 3,800°C) dan pekali resapannya yang rendah untuk karbon dan silikon. Walaupun pada suhu 2,200°C, interdifusi merentasi antara muka salutan-substrat kekal diabaikan. Salutan tidak tumpah, mengelupas atau delaminate di bawah kitaran haba, dengan syarat parameter pemendapan CVD dioptimumkan dengan betul. Selang yang lebih lama antara penggantian komponen diterjemahkan kepada kitaran penyejukan-pemanasan relau yang lebih sedikit, kurang tenaga kerja untuk merobek dan pemasangan semula, dan penggunaan stok grafit ketulenan tinggi yang lebih rendah.

Spesifikasi Ketulenan Yang Penting untuk Semikonduktor

Untuk SiC gred peranti, kekotoran logam pada paras bahagian-per-juta boleh merendahkan seumur hidup pembawa dan voltan kerosakan. Oleh itu, salutan itu sendiri mestilah serasi dengan semikonduktor. CVD TaC yang diproses daripada prekursor ketulenan tinggi mencapai ketulenan yang didokumenkan sebanyak 99.999841%. Angka ini bukan sampingan: ia mencerminkan kawalan yang disengajakan ke atas penulenan gas prekursor, kebersihan reaktor dan pengendalian pasca pemendapan. Pada tahap ketulenan ini, mana-mana spesies logam yang mungkin meresap dari salutan ke dalam fasa wap kekal di bawah had pengesanan analitikal untuk tempoh pertumbuhan biasa.

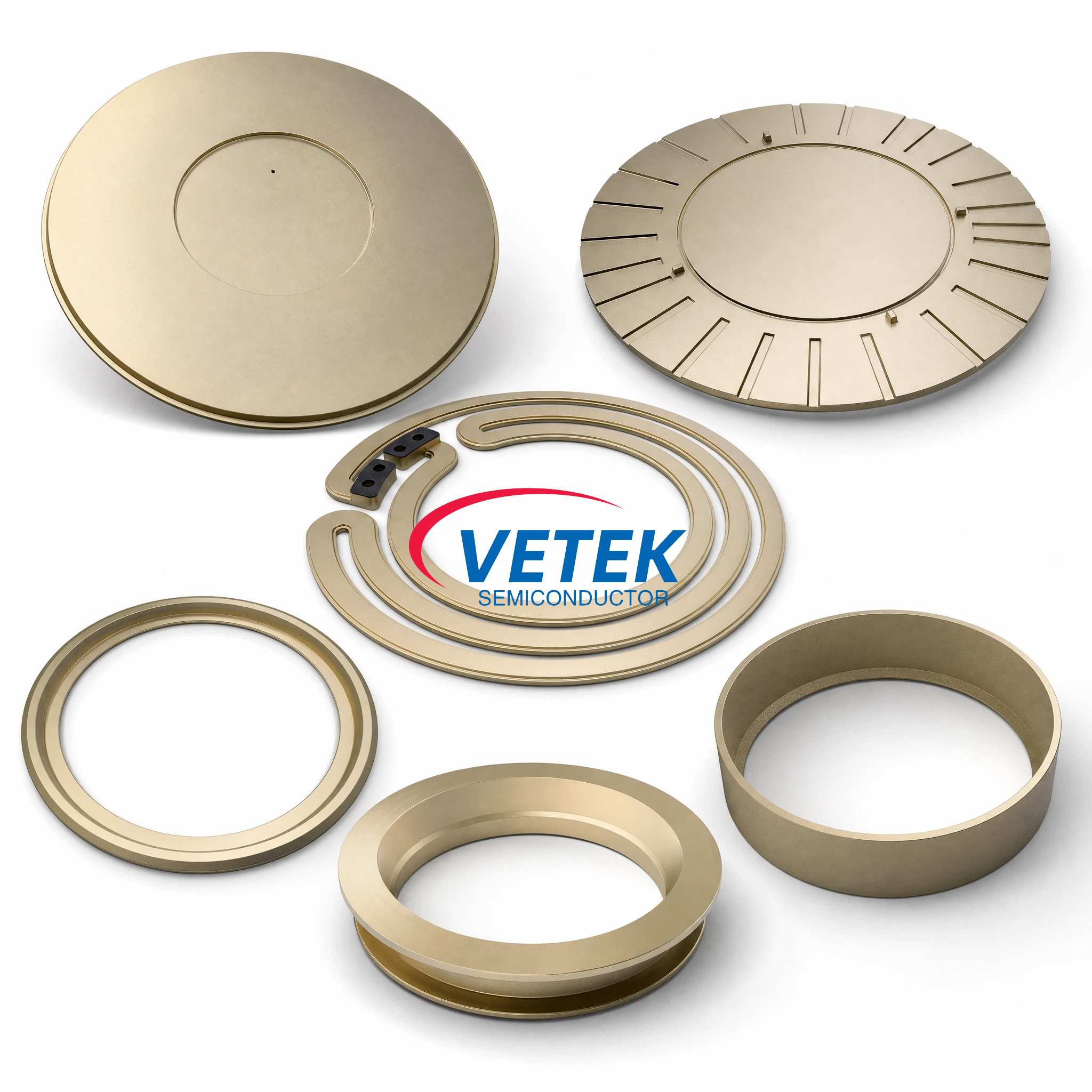

Bahagian Grafit Bersalut Biasa

Medan terma PVT biasanya termasuk lima hingga lapan komponen grafit berbeza yang boleh mendapat manfaat daripada aplikasi TaC:

Crucible, yang mengandungi serbuk sumber SiC dan mengekalkan suhu tertinggi.

Pemegang benih, yang melekapkan kristal benih dan memerlukan sentuhan haba yang tepat.

Cincin pemandu, yang membentuk laluan aliran wap ke arah benih.

Cincin pijar dan pengatur jarak, yang menentukan jurang antara sumber dan benih.

Perisai penebat tambahan atau tiang sokongan dalam reka bentuk relau tertentu.

Menyalut semua atau kebanyakan bahagian ini mewujudkan keadaan permukaan yang konsisten di seluruh zon panas, dan bukannya mempunyai campuran permukaan bersalut dan tidak bersalut yang boleh memperkenalkan asimetri terma atau kimia setempat.

Mengapa CVD Daripada Kaedah Pemendapan Lain？

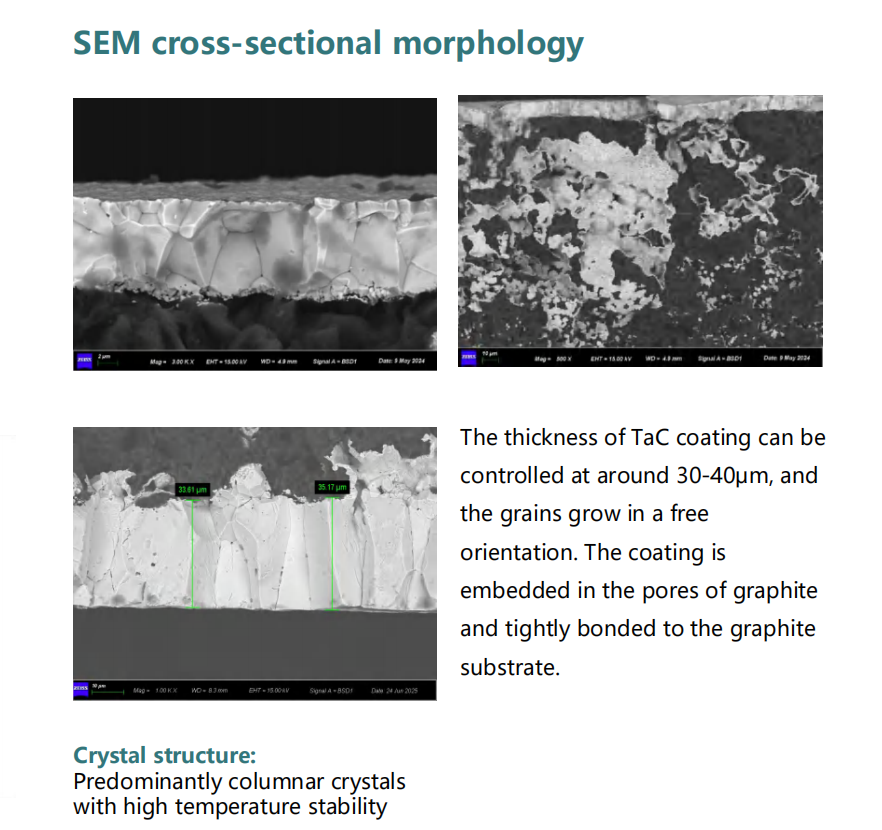

Tidak semua lapisan TaC berfungsi dengan sama. Semburan plasma atau laluan penyimenan pek menghasilkan lapisan yang lebih tebal tetapi dengan keliangan yang lebih tinggi, lekatan yang lebih lemah, dan risiko yang lebih besar untuk spallation di bawah kejutan haba. CVD membezakan dirinya dengan mengembangkan salutan atom demi atom daripada prekursor fasa wap. Ini menghasilkan struktur mikro padat sepenuhnya dengan saiz butiran mengikut susunan beberapa mikrometer dan keseragaman ketebalan dalam ±5 μm merentas komponen kawasan besar.

Ketebalan TaC CVD standard ditetapkan pada 30 ± 5 μm untuk kebanyakan bekas dan pemegang PVT. Untuk relau yang menjalankan kitaran lanjutan atau suhu puncak yang lebih tinggi, ketebalan tersuai sehingga 40 μm boleh digunakan. Salutan yang lebih tebal meningkatkan panjang halangan resapan tetapi memerlukan pemadanan yang teliti dengan pekali pengembangan haba substrat grafit untuk mengelakkan tegasan antara muka—faktor yang dicirikan dengan baik dalam reka bentuk proses CVD.

Pertimbangan Praktikal untuk Pengangkatan

Kemudahan yang beralih daripada komponen tidak bersalut kepada komponen bersalut TaC harus menjangka pelarasan dalam kawalan suhu. Salutan mengubah emisitiviti permukaan, yang boleh mengalihkan bacaan pyrometer atau penentukuran kuasa-ke-suhu sebanyak 20–50°C. Anjakan ini boleh diramal dan boleh diulang, jadi jangkaan penentukuran yang singkat sudah memadai untuk menetapkan semula titik tetapan terma yang betul. Selepas pampasan awal itu, sistem bersalut berkelakuan lebih konsisten merentas larian berbanding rakan sejawatnya yang tidak bersalut, mengurangkan keperluan untuk penalaan setiap larian.

Kesimpulan

Pengeluaran SiC berasaskan PVT meletakkan permintaan yang luar biasa pada komponen medan haba grafit. Salutan TaC CVD menangani permintaan ini melalui empat kesan yang saling berkaitan: ia menyekat pembebasan zarah karbon, ia menyekat serangan silikon pada substrat, ia mengekalkan simetri medan haba berbanding urutan larian lanjutan, dan ia memanjangkan selang penggantian komponen. Hasil ini secara kolektif meningkatkan ketulenan kristal, meningkatkan hasil yang boleh digunakan setiap boule, dan mengurangkan sumbangan kos setiap wafer daripada bahagian boleh guna. Apabila saiz wafer SiC bergerak ke arah 200 mm dan keperluan ketumpatan kecacatan semakin ketat, penggunaan salutan kejuruteraan seperti TaC berkemungkinan berkembang daripada pilihan kepada spesifikasi garis dasar dalam barisan pembuatan termaju.
