Mengapa Susceptor Grafit Bersalut SiC Penting untuk Epitaksi Semikonduktor

Memandangkan peranti semikonduktor terus berkembang ke arah kuasa yang lebih tinggi, frekuensi yang lebih tinggi, dan integrasi yang lebih besar, keperluan yang diletakkan pada peralatan pertumbuhan epitaxial telah menjadi semakin menuntut. Sama ada menghasilkan peranti kuasa SiC, komponen GaN RF, cip LED atau wafer epitaxial silikon, pengeluar bergantung pada satu komponen kritikal di dalam reaktor—suseptor grafit bersalut SiC.

Walaupun jarang kelihatan di luar ruang tindak balas, komponen ini secara langsung mempengaruhi keseragaman suhu wafer, penjanaan zarah, hayat salutan, dan akhirnya hasil peranti.

Apakah Susceptor Grafit Bersalut SiC?

Susceptor grafit bersalut SiC ialah komponen grafit kejuruteraan ketepatan yang dilindungi oleh salutan silikon karbida silikon Pemendapan Wap Kimia (CVD) padat.

Di dalam reaktor epitaxial, susceptor melakukan beberapa fungsi kritikal:

• Menyokong wafer semikonduktor sepanjang proses pertumbuhan
• Memindahkan haba secara seragam dari pemanas ke wafer
• Berputar bersama-sama dengan wafer untuk meningkatkan keseragaman filem
• Mengekalkan kestabilan dimensi di bawah kitaran haba berulang
• Melindungi substrat grafit daripada gas proses menghakis

Bergantung pada proses, suseptor boleh direka bentuk sebagai suseptor lempeng, suseptor tong, dulang, pembawa wafer atau komponen reaktor tersuai.

Mengapa Tidak Menggunakan Grafit Kosong?

Grafit telah lama diiktiraf sebagai salah satu bahan kejuruteraan suhu tinggi terbaik kerana:

· Kekonduksian haba yang sangat baik

· Pekali pengembangan haba yang rendah

· Kestabilan suhu tinggi

· Kebolehmesinan yang mudah

· Ketumpatan rendah

Walau bagaimanapun, grafit kosong tidak sesuai untuk pemprosesan semikonduktor langsung.

Semasa epitaksi, proses gas seperti H₂, HCl, NH₃, silane, klorosilan, dan prekursor logam-organik secara berterusan menyerang permukaan grafit terdedah. Lama kelamaan, grafit mula mengoksida, menghakis, dan membebaskan zarah karbon.

Zarah ini boleh:

· mencemarkan wafer,

· meningkatkan ketumpatan kecacatan,

· mengurangkan keseragaman epitaxial,

· memendekkan selang penyelenggaraan reaktor.

Oleh itu, hampir semua reaktor semikonduktor moden menggunakan salutan seramik pelindung dan bukannya grafit terdedah.

Mengapa Silicon Carbide Adalah Salutan Pilihan？

Antara bahan salutan yang tersedia—termasuk salutan BN, ZrB₂, TaC, dan pelbagai salutan oksida—CVD silikon karbida telah menjadi piawaian industri kerana ia menawarkan keseimbangan sifat terma, kimia dan mekanikal yang sangat baik.

Kelebihan utama termasuk:

• Rintangan Kimia Cemerlang：SiC Padat menghalang gas menghakis daripada mencapai substrat grafit, memanjangkan hayat komponen secara mendadak.
• Kekonduksian Terma Cemerlang: Kekonduksian terma yang tinggi membolehkan pemindahan haba yang cepat sambil mengekalkan keseragaman suhu yang sangat baik merentasi wafer.
• Tidak Padan Pengembangan Terma Rendah：Pekali pengembangan terma SiC hampir sepadan dengan grafit, mengurangkan tekanan dalaman semasa kitaran pemanasan dan penyejukan berulang.
• Kekerasan Tinggi：Salutan menahan lelasan semasa pemuatan wafer dan operasi reaktor.
• Ketulenan Tinggi：Salutan CVD SiC berkualiti tinggi meminimumkan pencemaran logam dan penjanaan zarah—penting untuk pembuatan semikonduktor termaju.

Mengapa Pemendapan Wap Kimia (CVD)?

Pelbagai teknologi salutan wujud, termasuk:

· Penyemburan plasma

· Salutan sol-gel

· Pemendapan elektroforetik

· Pek simen

· Salutan berus

Walau bagaimanapun, pembuatan semikonduktor sangat menyukai Pemendapan Wap Kimia (CVD) kerana ia menghasilkan salutan dengan:

· ketulenan yang sangat tinggi,

· ketumpatan yang sangat baik,

· ketebalan seragam,

· lekatan unggul,

· keliangan rendah,

· kesesuaian yang sangat baik pada geometri kompleks.

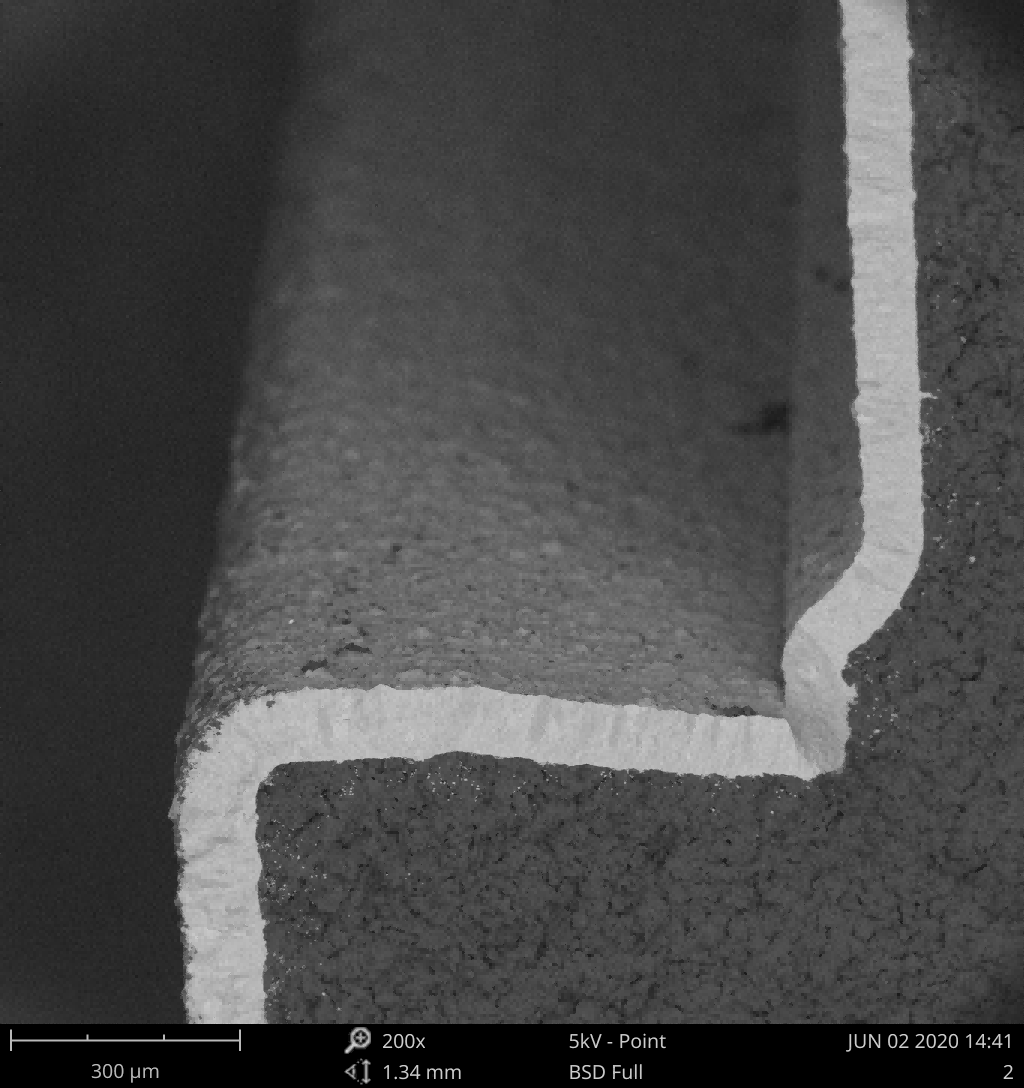

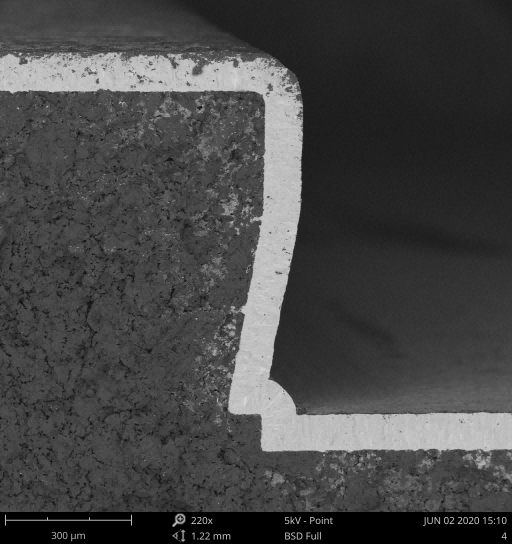

Tidak seperti salutan semburan yang sering mengandungi liang dan antara muka yang lemah, CVD SiC membentuk lapisan kristal padat yang terikat secara kimia pada substrat grafit, menghasilkan hayat perkhidmatan yang lebih lama dalam keadaan proses yang keras.

Aplikasi Biasa

Komponen grafit bersalut SiC digunakan secara meluas dalam:

SiC Epitaxy：Menyokong wafer SiC konduktif dan separa penebat semasa pertumbuhan homoepitaxial untuk MOSFET, SBD dan peranti kuasa lain.

Silicon Epitaxy：Menyediakan platform terma yang stabil untuk epitaksi wafer silikon yang digunakan dalam CMOS dan pembuatan semikonduktor kuasa.

GaN Epitaxy：Menyokong pertumbuhan GaN-on-Si dan GaN-on-SiC untuk peranti RF, HEMT, MicroLED dan elektronik kuasa.

Pengilangan LED：Digunakan di dalam reaktor MOCVD untuk pertumbuhan epitaxial biru, hijau, UV dan MicroLED.

Kesimpulan

Apabila proses semikonduktor terus bergerak ke arah wafer yang lebih besar, tetingkap proses yang lebih ketat dan ketumpatan kecacatan yang lebih rendah, kepentingan komponen reaktor berprestasi tinggi terus berkembang.

Suseptor grafit bersalut CVD SiC telah menjadi sangat diperlukan kerana ia menggabungkan prestasi terma unggul grafit dengan rintangan kimia, ketulenan dan ketahanan silikon karbida yang luar biasa.

Sama ada untuk peranti kuasa SiC, elektronik GaN RF, pengeluaran LED atau epitaksi silikon, pelaburan dalam komponen grafit bersalut SiC berkualiti tinggi secara langsung menyumbang kepada hasil yang lebih tinggi, masa operasi peralatan yang lebih lama dan kos pembuatan yang lebih rendah.
