Apakah Kepelbagaian Aplikasi Kuarza dalam Pembuatan Semikonduktor?

Bahan kuarza ketulenan tinggi memainkan peranan penting dalam industri semikonduktor. Rintangan suhu tinggi yang unggul, rintangan kakisan, kestabilan terma, dan sifat penghantaran cahaya menjadikannya bahan guna habis yang kritikal.Produk kuarzadigunakan untuk komponen dalam kedua-dua zon suhu tinggi dan suhu rendah pengeluaran wafer, memastikan kestabilan dan kebersihan proses pembuatan. Apabila industri semikonduktor berkembang, permintaan untuk kuarza ketulenan tinggi terus berkembang, memacu kemajuan dalam pengeluaran dan teknologi. Artikel ini memberikan pandangan yang mendalam tentang aplikasi teras dan arah aliran pasaran kuarza dalam pembuatan semikonduktor.

Sifat Kuarza

• Kuarza (Silicon Dioxide, SiO₂) tidak boleh ditukar ganti dalam medan semikonduktor kerana ciri fizikal dan kimianya yang hampir sempurna8:
• Ketulenan Terlampau: Kuarza gred semikonduktor biasanya memerlukan ketulenan 99.99% (4N) atau lebih tinggi, kadangkala mencapai 5N. Ini memastikan bahawa ion logam (seperti natrium, kalium dan besi) tidak berhijrah dan mencemarkan wafer silikon semasa pemprosesan suhu tinggi.
• Kestabilan Terma: Dengan takat lembut kira-kira 1730°C, kuarza boleh beroperasi secara stabil untuk tempoh yang lama dalam persekitaran suhu tinggi antara 1100°C dan 1250°C. Ini menjadikannya sesuai untuk proses resapan dan pengoksidaan.
• Lengai Kimia: Kuarza hampir tidak reaktif dengan sebarang asid kecuali asid hidrofluorik dan fosforik panas. Ia berfungsi sebagai pembawa yang ideal untuk pembersihan basah dan proses goresan.
• Pengembangan Terma Rendah: Sifat ini memastikan komponen kuarza tidak mudah retak semasa kitaran haba yang melampau, mengekalkan kestabilan dimensi untuk pembuatan ketepatan.

2. Aplikasi Utama Komponen Kuarza dalam Pembuatan Semikonduktor

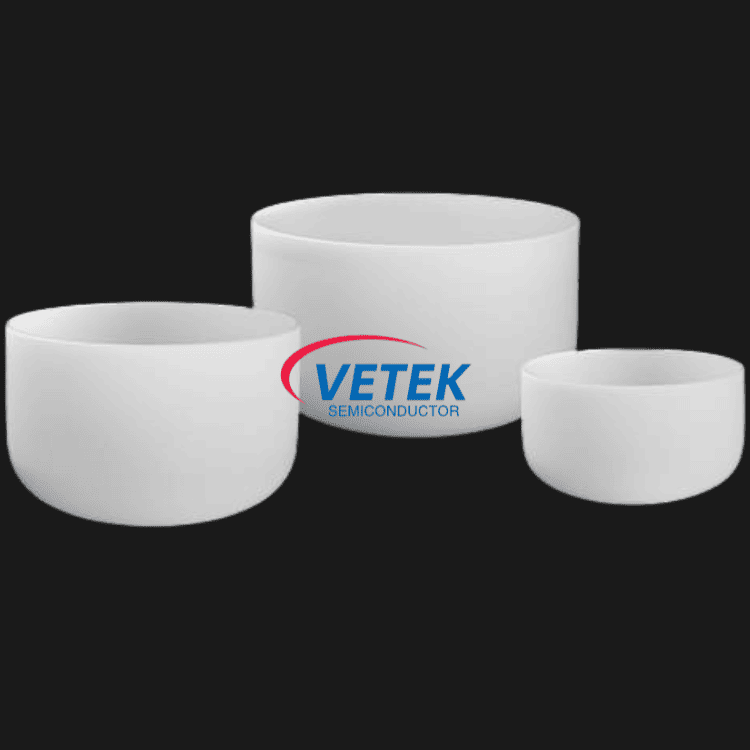

A. Pertumbuhan Kristal: Pisau Kuarza

Dalam langkah pertama pembuatan wafer—Kaedah Czochralski (CZ)—polisilikon mesti dicairkan di dalam mangkuk kuarza.

Fungsi Teras: Pisau kuarza bersentuhan terus dengan silikon cair. Pisau pijar berkualiti tinggi mengurangkan pelepasan oksigen yang berlebihan, memastikan tahap kekotoran dalam jongkong silikon monohabluran dikekalkan pada tahap minimum.

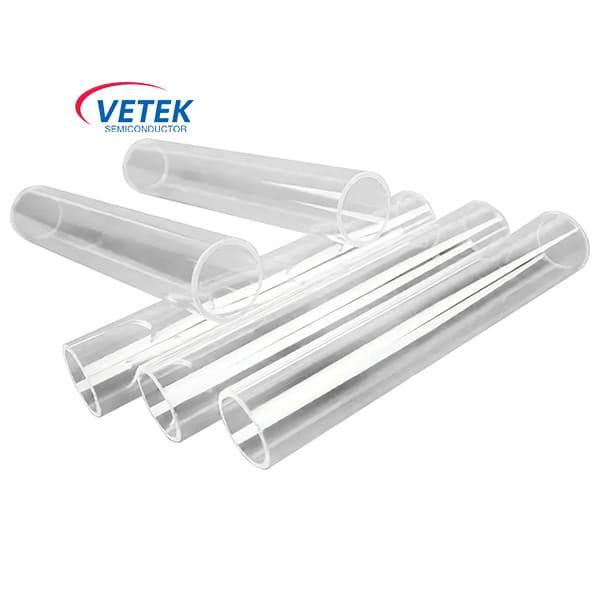

B. Proses Terma: Bot Kuarza & Tiub Relau

Dalam proses resapan, pengoksidaan dan penyepuhlindapan, wafer diletakkan dalam kelompok dalam pembawa kuarza untuk memasuki relau resapan.

Fungsi Teras: Bot Wafer Kuarza bertanggungjawab untuk membawa wafer dengan tepat, manakala Tiub Relau Kuarza menyediakan persekitaran tindak balas suhu tinggi yang bersih dan terkawal.

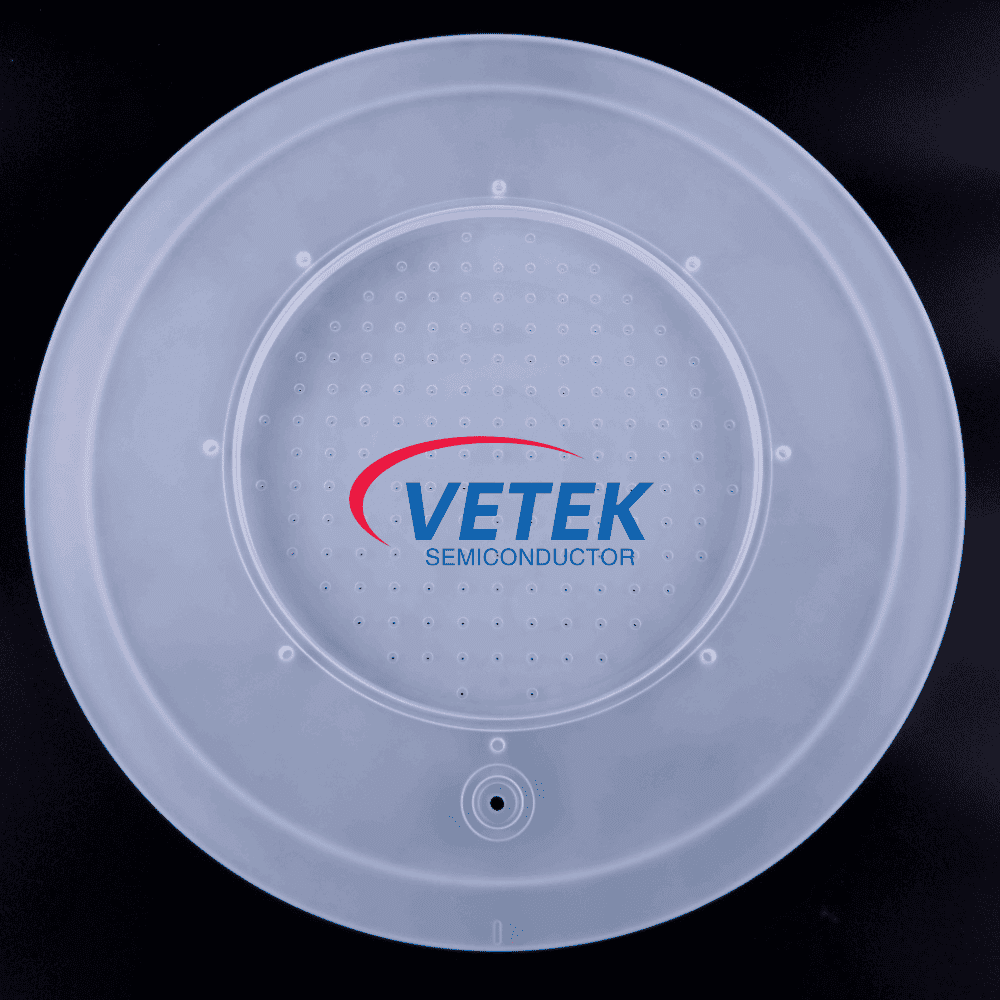

C. Pemendapan Filem Nipis: Kepala Pancuran Kuarza & Bahagian Kebuk

Semasa proses CVD (Chemical Vapor Deposition) dan ALD (Atomic Layer Deposition), bahagian kuarza digunakan untuk membimbing dan mengedarkan gas tindak balas.

Fungsi Teras: Kepala Pancuran Kuarza memastikan bahawa gas disembur secara seragam ke permukaan wafer, yang penting untuk meningkatkan keseragaman filem nipis berskala nanometer.

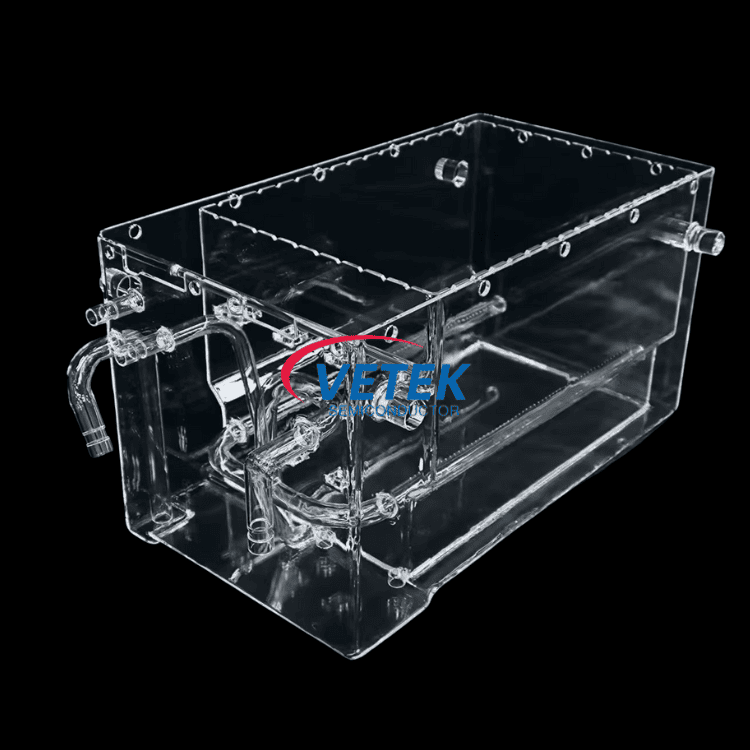

D. Pembersihan Basah: Mandian Kuarza

Semasa peringkat pembersihan sebelum dan selepas fotolitografi, wafer mesti direndam dalam pelbagai reagen kimia.

Fungsi Teras: Mandian Kuarza tahan terhadap kakisan asid yang kuat dan tidak menghasilkan pencemaran zarah, menjadikannya standard dalam proses pembersihan RCA.

3. Analisis Pasaran Komponen Semikonduktor Kuarza

Menurut data industri terkini, pasaran kuarza semikonduktor global sedang mengalami pertumbuhan pesat:

4. Trend Industri

Lelaran proses semikonduktor meletakkan keperluan yang menuntut pada ketulenan bahan. Didorong oleh proses 7nm dan lebih maju, Silika Fused Sintetik dengan pantas menggantikan kuarza asli tradisional dalam proses etsa dan litografi kerana kekotoran logamnya yang sangat rendah dan rintangan plasma yang sangat baik. Pada masa yang sama, industri sedang beralih ke arah pemesinan ketepatan bersepadu. Pengilang dengan keupayaan CNC berketepatan ultra dan penyepaduan bahan mentah ketulenan tinggi akan memegang tempat tinggi dalam persaingan masa hadapan.

Tambahan pula, inisiatif hijau dan kitar semula menjadi laluan utama untuk fab untuk mengurangkan kos dan meningkatkan kecekapan. Apabila standard ESG bertambah berat dalam rantaian bekalan semikonduktor, pengubahsuaian ketepatan dan kitar semula komponen kuarza mewah akan menjadi model perniagaan arus perdana. Ini membantu syarikat mengurangkan kos pengeluaran dan merupakan pilihan yang perlu untuk memenuhi matlamat neutral karbon global. Dalam proses ini, syarikat kuarza dengan teknologi pembersihan termaju dan keupayaan pembaikan pemprosesan nyalaan akan menghadapi peluang pasaran yang ketara.

Sebagai pembekal bahan semikonduktor terkemuka, VeTek Semiconductor menyediakan rangkaian penuh penyelesaian daripada mangkuk kuarza hingga bot kuarza ketepatan. Produk kami digunakan secara meluas oleh OEM global utama dan fabrik wafer, khusus untuk membantu pelanggan meningkatkan kestabilan proses dan hasil melalui bahan dan ketukangan yang unggul.
