Di dalam Pembuatan Cincin Fokus SiC CVD Pepejal: Dari Grafit kepada Bahagian Ketepatan Tinggi

Dalam dunia pembuatan semikonduktor yang berkepentingan tinggi, di mana ketepatan dan persekitaran ekstrem wujud bersama, cincin fokus Silicon Carbide (SiC) amat diperlukan. Dikenali dengan rintangan haba yang luar biasa, kestabilan kimia dan kekuatan mekanikal, komponen ini penting untuk proses etsa plasma lanjutan.

Rahsia di sebalik prestasi tinggi mereka terletak pada teknologi Solid CVD (Chemical Vapor Deposition). Hari ini, kami membawa anda ke belakang tabir untuk menerokai perjalanan pembuatan yang ketat—daripada substrat grafit mentah kepada "wira halimunan" berketepatan tinggi bagi fab tersebut.

I. Enam Peringkat Pengilangan Teras

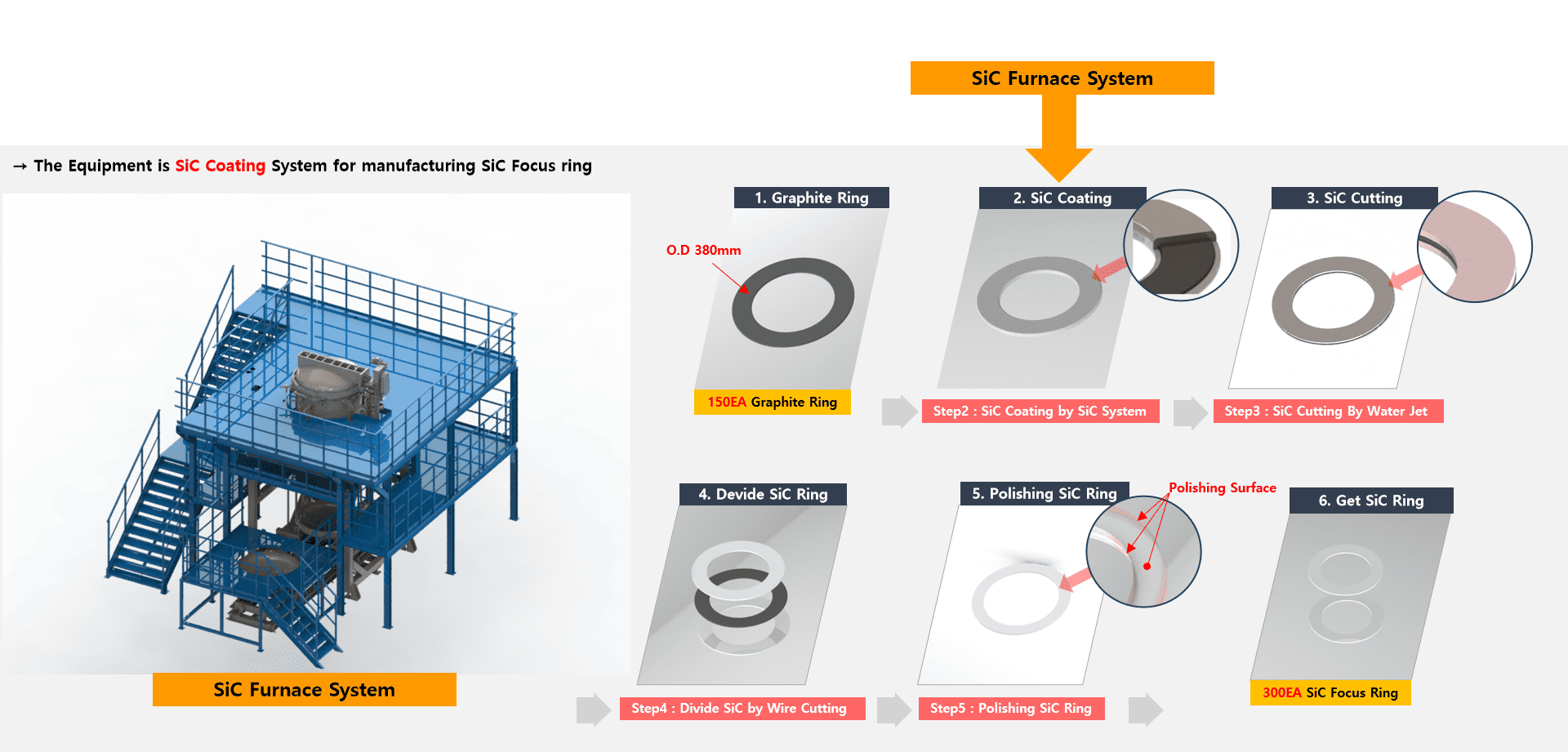

Pengeluaran cincin fokus SiC CVD Pepejal ialah proses enam langkah yang sangat disegerakkan:

• Pra-rawatan Substrat Grafit
• Pemendapan Salutan SiC (Proses Teras)
• Pemotongan & Pembentukan Jet Air
• Pemisahan Pemotong Wayar
• Penggilapan Ketepatan
• Pemeriksaan & Penerimaan Kualiti Akhir

Melalui sistem pengurusan proses yang matang, setiap kelompok 150 substrat grafit boleh menghasilkan kira-kira 300 gelang fokus SiC siap, menunjukkan kecekapan penukaran yang tinggi.

II. Penyelaman Dalam Teknikal: Daripada Bahan Mentah kepada Bahagian Siap

1. Persediaan Bahan: Pemilihan Grafit Ketulenan Tinggi

Perjalanan bermula dengan memilih cincin grafit premium. Ketulenan, ketumpatan, keliangan, dan ketepatan dimensi grafit secara langsung memberi kesan kepada lekatan dan keseragaman salutan SiC berikutnya. Sebelum diproses, setiap substrat menjalani ujian ketulenan dan pengesahan dimensi untuk memastikan kekotoran sifar mengganggu pemendapan.

2. Pemendapan Salutan: Jantung CVD Pepejal

Proses CVD adalah fasa paling kritikal, dijalankan dalam sistem relau SiC khusus. Ia dibahagikan kepada dua peringkat yang menuntut:

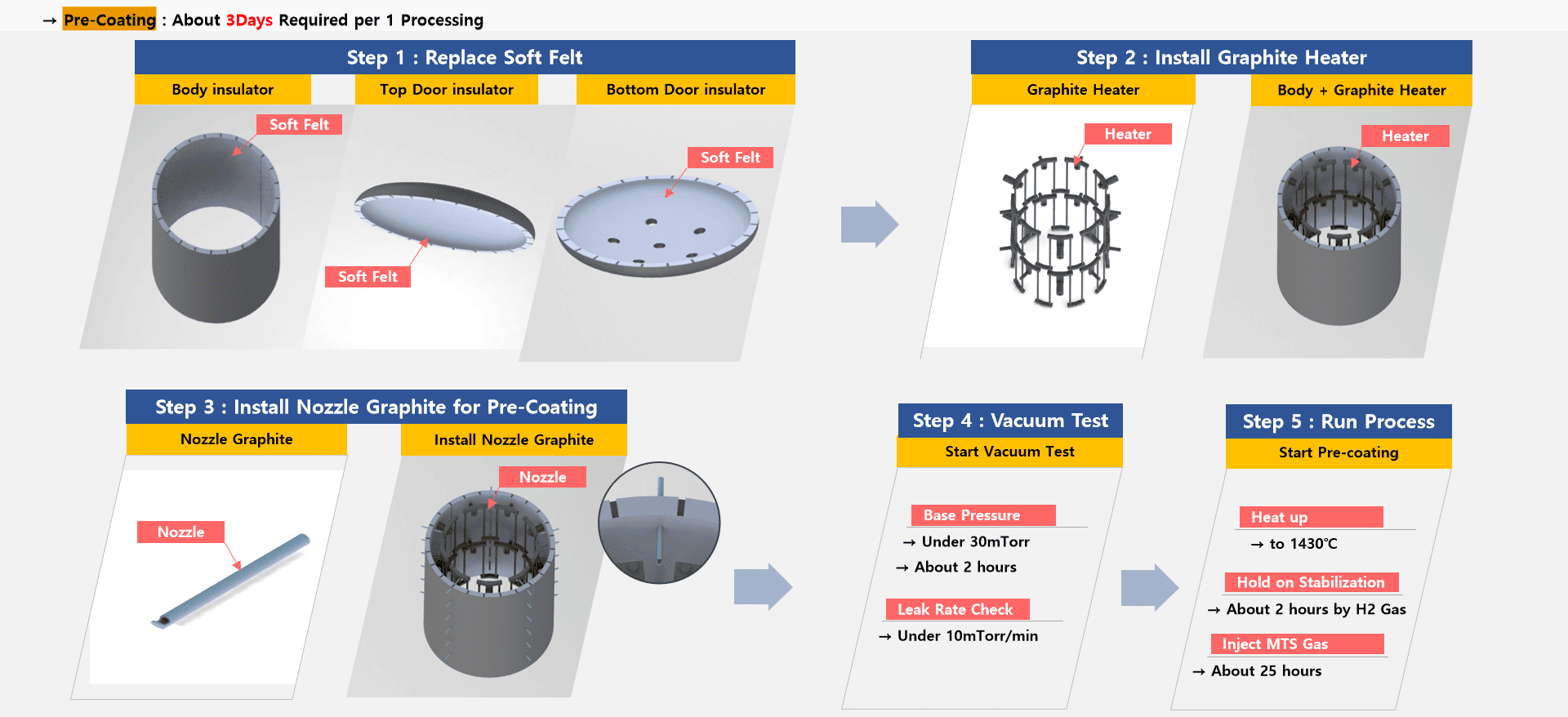

(1) Proses Pra-Salutan (~3 Hari/Batch):

• Persediaan: Gantikan penebat terasa lembut (dinding atas, bawah dan sisi) untuk memastikan ketekalan haba; pasang pemanas grafit dan muncung pra salutan khusus.
• Pengujian Vakum & Kebocoran: Ruang mesti mencapai tekanan asas di bawah 30 mTorr dengan kadar kebocoran di bawah 10 mTorr/min untuk mengelakkan kebocoran mikro.
• Pemendapan Awal: Relau dipanaskan hingga 1430°C. Selepas 2 jam penstabilan atmosfera H₂, gas MTS disuntik selama 25 jam untuk membentuk lapisan peralihan yang memastikan ikatan unggul untuk salutan utama.

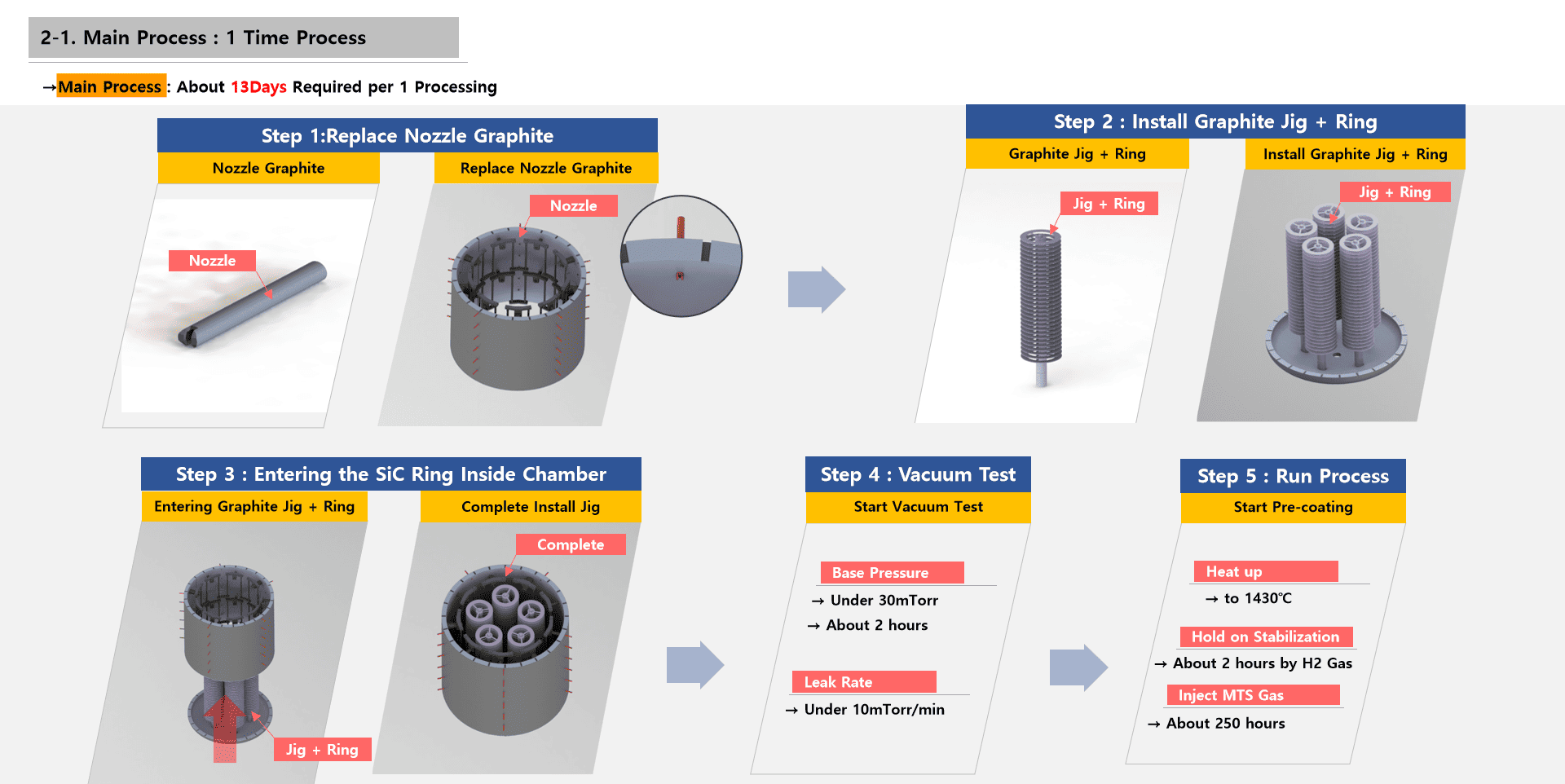

(2) Proses Salutan Utama (~13 Hari/Batch):

• Konfigurasi: Laraskan semula muncung dan pasang jig grafit dengan gelang sasaran.
• Pemeriksaan Vakum Sekunder: Ujian vakum sekunder yang ketat dilakukan untuk menjamin bahawa persekitaran pemendapan kekal bersih dan stabil dengan sempurna.
• Pertumbuhan Mampan: Mengekalkan 1430°C, gas MTS disuntik selama kira-kira 250 jam. Di bawah keadaan suhu tinggi ini, MTS terurai menjadi atom Si dan C, yang secara perlahan dan seragam memendap ke permukaan grafit. Ini menghasilkan salutan SiC yang padat dan tidak berliang—ciri khas kualiti CVD Pepejal.

3. Membentuk & Pemisahan Ketepatan

• Pemotongan Jet Air: Pancutan air tekanan tinggi melakukan pembentukan awal, mengeluarkan bahan berlebihan untuk menentukan profil kasar cincin.
• Pemotongan Kawat: Pemotongan dawai ketepatan memisahkan bahan pukal ke dalam gelang individu dengan ketepatan tahap mikron, memastikan ia memenuhi toleransi pemasangan yang ketat.

4. Kemasan Permukaan: Penggilapan Ketepatan

Selepas pemotongan, permukaan SiC mengalami penggilapan untuk menghapuskan kecacatan mikroskopik dan tekstur pemesinan. Ini mengurangkan kekasaran permukaan, yang penting untuk meminimumkan gangguan zarah semasa proses plasma dan memastikan hasil wafer yang konsisten.

5. Pemeriksaan Akhir: Pengesahan Berasaskan Standard

Setiap komponen mesti lulus pemeriksaan yang ketat:

• Ketepatan Dimensi (cth., Toleransi Diameter Luar ±0.01mm)
• Ketebalan & Keseragaman Salutan
• Kekasaran Permukaan
• Ketulenan Kimia & Pengimbasan Kecacatan

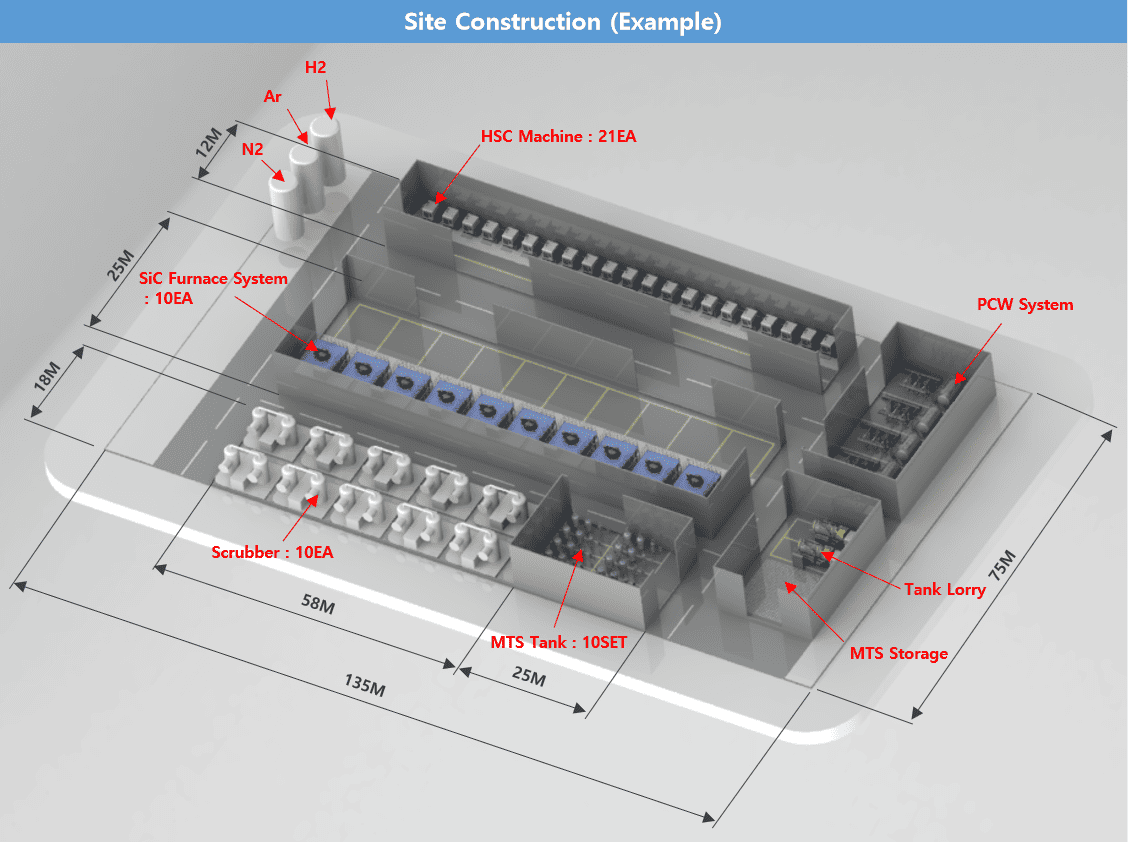

III. Ekosistem: Integrasi Peralatan dan Sistem Gas

1. Konfigurasi Peralatan Utama

Barisan pengeluaran bertaraf dunia bergantung pada infrastruktur yang canggih:

• Sistem Relau SiC (10 Unit): Unit besar (7.9m x 6.6m x 9.7m) membolehkan operasi disegerakkan berbilang stesen.
• Penghantaran Gas: 10 set tangki MTS dan platform penghantaran memastikan kestabilan aliran ketulenan tinggi.
• Sistem Sokongan: Termasuk 10 penyental untuk keselamatan alam sekitar, sistem penyejukan PCW dan 21 unit HSC (Pemesinan Berkelajuan Tinggi).

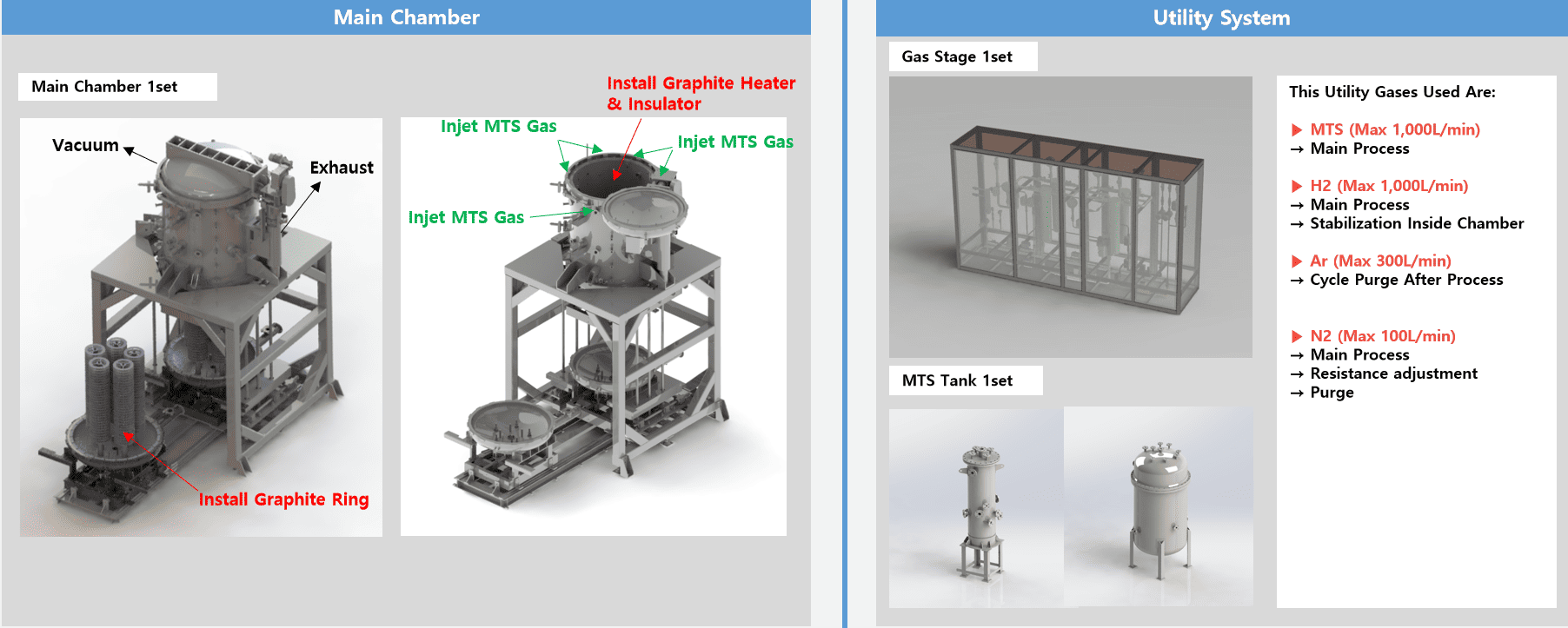

2. Fungsi Sistem Gas Teras

• MTS (Maks 1000 L/min): Sumber pemendapan utama yang menyediakan atom Si dan C.
• Hidrogen (H₂, Maks 1000 L/min): Menstabilkan suasana relau dan membantu tindak balas
• Argon (Ar, Maks 300 L/min): Digunakan untuk pembersihan dan pembersihan selepas proses.
• Nitrogen (N₂, Maks 100 L/min): Digunakan untuk pelarasan rintangan dan pembersihan sistem.

Kesimpulan

Cincin fokus SiC CVD pepejal mungkin kelihatan seperti "boleh habis", tetapi ia sebenarnya merupakan karya sains bahan, teknologi vakum dan kawalan gas. Daripada asal grafitnya kepada komponen siap, setiap langkah adalah bukti kepada piawaian ketat yang diperlukan untuk menyokong nod semikonduktor lanjutan.

Apabila nod proses terus mengecut, permintaan untuk komponen SiC berprestasi tinggi hanya akan berkembang. Pendekatan pembuatan yang matang dan sistematik adalah yang memastikan kestabilan dalam ruang goresan dan kebolehpercayaan untuk cip generasi seterusnya.
