Mengapa Pertumbuhan Kristal PVT Silikon karbida(SiC) Tidak Boleh Dilakukan Tanpa Salutan Tantalum Carbide(TaC)?

Dalam proses penumbuhan kristal silikon karbida (SiC) melalui kaedah Pengangkutan Wap Fizikal (PVT), suhu tinggi melampau 2000–2500 °C ialah “pedang bermata dua” — sambil memacu pemejalwapan dan pengangkutan bahan sumber, ia juga memperhebatkan pembebasan bendasing secara mendadak daripada semua bahan dalam sistem medan logam panas, terutamanya yang terkandung dalam sistem medan logam panas. komponen. Sebaik sahaja kekotoran ini memasuki antara muka pertumbuhan, ia secara langsung akan merosakkan kualiti teras kristal. Inilah sebab asas mengapa salutan tantalum karbida (TaC) telah menjadi "pilihan wajib" dan bukannya "pilihan pilihan" untuk pertumbuhan kristal PVT.

1. Dwi Laluan Memusnahkan Kekotoran Surih

Kemudaratan yang disebabkan oleh kekotoran kepada kristal silikon karbida terutamanya dicerminkan dalam dua dimensi teras, secara langsung menjejaskan kebolehgunaan kristal:

• Kekotoran unsur ringan (nitrogen N, boron B):Di bawah keadaan suhu tinggi, mereka dengan mudah memasuki kekisi SiC, menggantikan atom karbon, dan membentuk tahap tenaga penderma, secara langsung mengubah kepekatan pembawa dan kerintangan kristal. Keputusan eksperimen menunjukkan bahawa bagi setiap peningkatan 1×10¹⁶ cm⁻³ dalam kepekatan kekotoran nitrogen, kerintangan bagi n-jenis 4H-SiC mungkin berkurangan hampir satu susunan magnitud, menyebabkan parameter elektrik peranti akhir menyimpang daripada sasaran reka bentuk.
• Kekotoran unsur logam (Fe besi, nikel Ni):Jejari atom mereka berbeza dengan ketara daripada atom silikon dan karbon. Setelah dimasukkan ke dalam kekisi, mereka mendorong ketegangan kekisi tempatan. Kawasan tegang ini menjadi tapak nukleasi untuk kehelan satah basal (BPD) dan sesar susun (SF), merosakkan integriti struktur dan kebolehpercayaan peranti kristal dengan teruk.



2. Untuk perbandingan yang lebih jelas, kesan kedua-dua jenis kekotoran diringkaskan seperti berikut:

3. Mekanisme Perlindungan Tiga Kali Lipat Salutan Tantalum Carbide

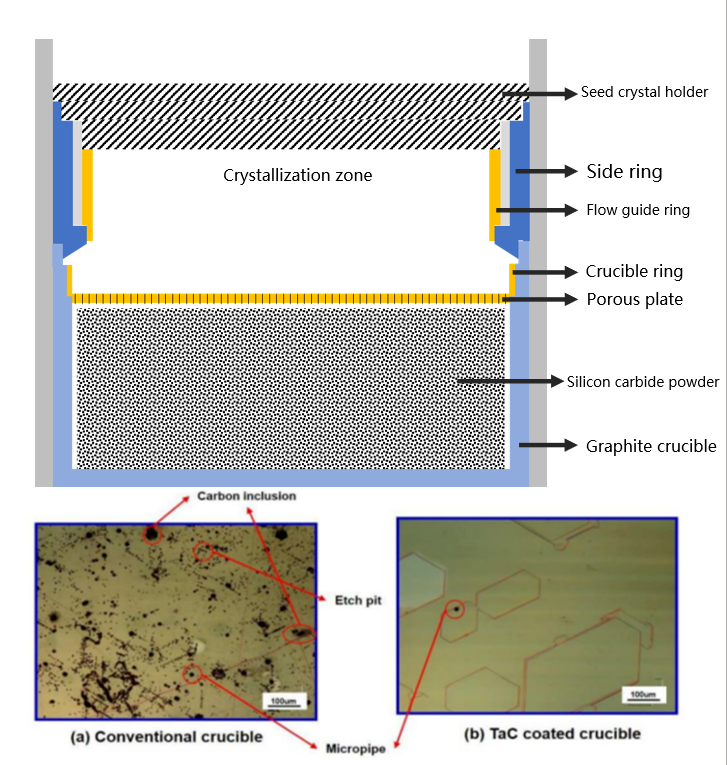

Untuk menyekat pencemaran kekotoran pada sumbernya, mendepositkan salutan tantalum karbida (TaC) pada permukaan komponen zon panas grafit melalui pemendapan wap kimia (CVD) adalah penyelesaian teknikal yang terbukti dan berkesan. Fungsi terasnya berkisar tentang "anti-kontaminasi":

Kestabilan kimia yang tinggi:Tidak mengalami tindak balas ketara dengan wap berasaskan silikon di bawah persekitaran suhu tinggi PVT, mengelakkan penguraian diri atau penjanaan kekotoran baharu.

Kebolehtelapan rendah:Struktur mikro yang padat membentuk penghalang fizikal, dengan berkesan menghalang resapan ke luar kekotoran daripada substrat grafit.

Ketulenan tinggi intrinsik:Salutan kekal stabil pada suhu tinggi dan mempunyai tekanan wap yang rendah, memastikan ia tidak menjadi sumber pencemaran baharu.

4. Keperluan Spesifikasi Ketulenan Teras untuk Salutan

Keberkesanan penyelesaian bergantung sepenuhnya pada ketulenan luar biasa salutan itu sendiri, yang boleh disahkan dengan tepat melalui ujian Glow Discharge Mass Spectrometry (GDMS):

5. Keputusan Permohonan Praktikal

Selepas menggunakan salutan tantalum karbida berkualiti tinggi, penambahbaikan yang jelas boleh diperhatikan dalam kedua-dua pertumbuhan kristal karbida silikon dan peringkat pembuatan peranti:

Peningkatan kualiti kristal:Ketumpatan satah basal dislokasi (BPD) secara amnya dikurangkan lebih daripada 30%, dan keseragaman kerintangan wafer bertambah baik.

Kebolehpercayaan peranti dipertingkat:Peranti kuasa seperti SiC MOSFET yang dihasilkan pada substrat ketulenan tinggi menunjukkan ketekalan yang lebih baik dalam voltan kerosakan dan mengurangkan kadar kegagalan awal.

Dengan ketulenan tinggi dan sifat kimia dan fizikal yang stabil, salutan tantalum karbida membina penghalang ketulenan yang boleh dipercayai untuk kristal karbida silikon yang ditanam PVT. Mereka mengubah komponen zon panas — sumber potensi pembebasan kekotoran — menjadi sempadan lengai yang boleh dikawal, berfungsi sebagai teknologi asas utama untuk memastikan kualiti bahan kristal teras dan menyokong pengeluaran besar-besaran peranti silikon karbida berprestasi tinggi.

Dalam artikel seterusnya, kami akan meneroka bagaimana salutan tantalum karbida mengoptimumkan lagi medan haba dan meningkatkan kualiti pertumbuhan kristal dari perspektif termodinamik. Jika anda ingin mengetahui lebih lanjut mengenai proses pemeriksaan ketulenan salutan yang lengkap, dokumentasi teknikal terperinci boleh diperoleh melalui laman web rasmi kami.
