Teknologi semburan haba semikonduktor

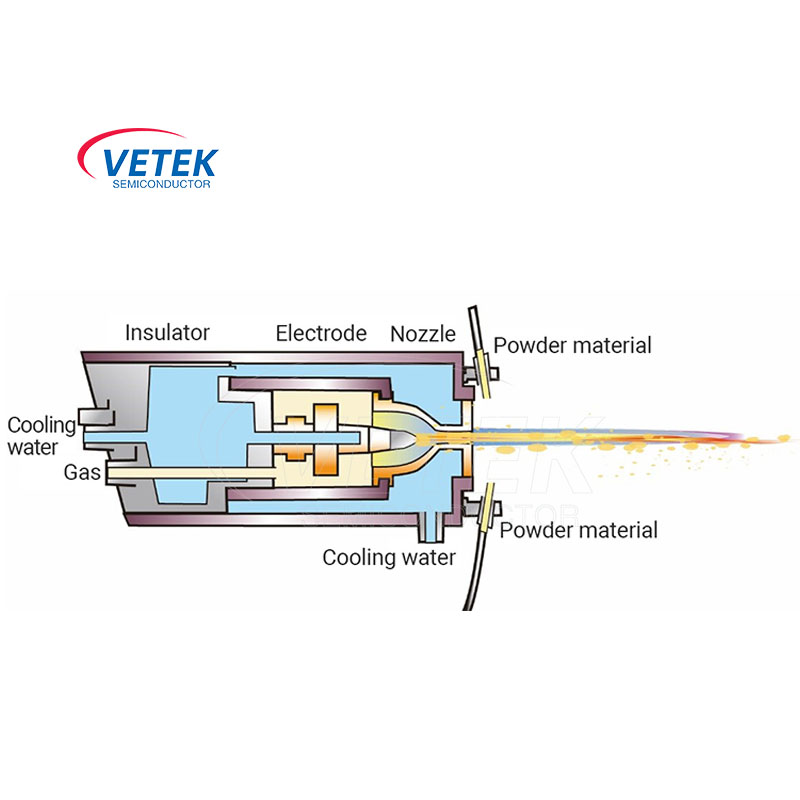

Vetek Semikonduktor Semikonduktor Teknologi Penyemburan Thermal adalah proses lanjutan yang menyemburkan bahan dalam keadaan cair atau separuh cair ke permukaan substrat untuk membentuk salutan. Teknologi ini digunakan secara meluas dalam bidang pembuatan semikonduktor, terutamanya digunakan untuk membuat salutan dengan fungsi tertentu pada permukaan substrat, seperti kekonduksian, penebat, rintangan kakisan, dan rintangan pengoksidaan. Kelebihan utama teknologi penyemburan terma termasuk kecekapan tinggi, ketebalan salutan yang boleh dikawal, dan lekatan salutan yang baik, menjadikannya sangat penting dalam proses pembuatan semikonduktor yang memerlukan ketepatan dan kebolehpercayaan yang tinggi. Nantikan pertanyaan anda.

Teknologi penyemburan haba semikonduktor adalah proses lanjutan yang menyemburkan bahan dalam keadaan cair atau separuh cair ke permukaan substrat untuk membentuk salutan. Teknologi ini digunakan secara meluas dalam bidang pembuatan semikonduktor, terutamanya digunakan untuk membuat salutan dengan fungsi tertentu pada permukaan substrat, seperti kekonduksian, penebat, rintangan kakisan, dan rintangan pengoksidaan. Kelebihan utama teknologi penyemburan terma termasuk kecekapan tinggi, ketebalan salutan yang boleh dikawal, dan lekatan salutan yang baik, menjadikannya sangat penting dalam proses pembuatan semikonduktor yang memerlukan ketepatan dan kebolehpercayaan yang tinggi.


Penggunaan teknologi penyemburan terma dalam semikonduktor


Definition of dry etching

Etsa rasuk plasma (etsa kering)

Biasanya merujuk kepada penggunaan pelepasan cahaya untuk menghasilkan zarah aktif plasma yang mengandungi zarah -zarah yang dikenakan seperti plasma dan elektron dan atom dan molekul neutral yang sangat aktif secara kimia dan radikal bebas, yang meresap ke bahagian yang terukir, bertindak balas dengan bahan terukir, bentuk yang tidak menentu produk dan dikeluarkan, dengan itu melengkapkan teknologi pemindahan corak. Ia adalah satu proses yang tidak boleh digantikan untuk merealisasikan pemindahan tinggi kesetiaan corak halus dari templat fotolitografi kepada wafer dalam pengeluaran litar bersepadu berskala ultra-besar.


Sebilangan besar radikal bebas aktif seperti Cl dan F akan dihasilkan. Apabila mereka menggores peranti semikonduktor, ia menghakis permukaan dalaman bahagian lain peralatan, termasuk aloi aluminium dan bahagian struktur seramik. Hakisan yang kuat ini menghasilkan sejumlah besar zarah, yang bukan sahaja memerlukan penyelenggaraan peralatan pengeluaran yang kerap, tetapi juga menyebabkan kegagalan ruang proses etsa dan kerosakan pada peranti dalam kes yang teruk.


Y2O3 adalah bahan dengan sifat kimia dan haba yang sangat stabil. Takat leburnya jauh melebihi 2400 ℃. Ia boleh kekal stabil dalam persekitaran menghakis yang kuat. Rintangannya terhadap pengeboman plasma boleh memanjangkan hayat perkhidmatan komponen dan mengurangkan zarah dalam ruang etsa.

Penyelesaian arus perdana ialah menyembur salutan Y2O3 ketulenan tinggi untuk melindungi ruang etsa dan komponen utama lain.
