Penyesuaian Lekapan Grafit Khas GTMS/CTMS: Penyelesaian Pemesinan Dalam Lubang Mikro

Lekapan Grafit Khas GTMS Menembusi Pemesinan Mikron: Penyelesaian Tersuai untuk 1,500 Lubang Mikro Susunan Tepat dalam 0.01 ㎡

Semasa proses pensinteran suhu tinggi GTMS/CTMS dalam pembungkusan mikroelektronik, lekapan grafit khas mesti menggabungkan kesesuaian tahap mikron dengan rintangan haba dan kestabilan yang tinggi. Untuk menangani cabaran pemotongan tepi, kehausan alat yang sangat pantas dan toleransi terkumpul dalam lubang mikro berketumpatan ultra-tinggi kawasan kecil, VeTek menghabiskan 10 bulan menerobos kesesakan pemesinan dalam berterusan untuk hampir 10,000 lubang mikro melalui penyesuaian bahan, pembinaan semula kinematik pemotongan, dan penghantaran berbilang dimensi yang boleh dipercayai dengan sangat boleh dipercayai dalam gelung tertutup.

1. Syot Kilat Data Utama & Perbandingan Prestasi

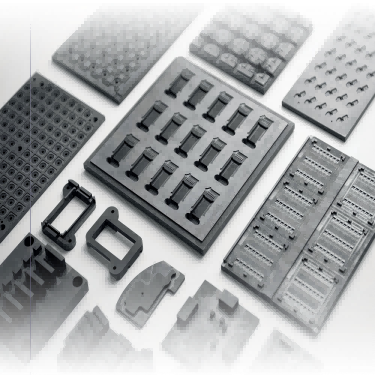

Rajah 1 - Plat lekapan grafit khas GTMS/CTMS dan komponen struktur pemesinan lubang mikro

Dalam proses pembungkusan hermetik GTMS, ketekalan lubang dan rintangan ubah bentuk haba plat lekapan grafit secara langsung menentukan hermetik pembungkusan dan hasil produk siap. Proses utama dan penunjuk prestasi sebelum dan selepas kejayaan teknikal pasukan VeTek dibandingkan seperti berikut:

2. Latar Belakang Pelanggan & Senario Aplikasi Pembungkusan Hermetik GTMS/CTMS

Pelanggan dalam kerjasama ini ialah perusahaan R&D dan pembuatan yang mengkhusus dalam penderia kebolehpercayaan tinggi dan komponen pembungkusan mikroelektronik. Barisan pengeluaran terasnya secara meluas menggunakan proses pensinteran GTMS/CTMS (Glass/Ceramic-To-Metal Seal). Dalam relau pengedap suhu tinggi, lekapan grafit khas berfungsi sebagai acuan pembawa ketepatan tinggi, bertanggungjawab untuk meletakkan tepat dan memegang ratusan hingga ribuan pin logam halus (seperti aloi Kovar) dan prabentuk kaca. Memandangkan satu plat lekapan grafit tunggal dalam projek ini berukuran kurang daripada 0.01 meter persegi namun mesti memuatkan hampir 1,500 lubang mikro dengan tepat, set lekapan lengkap menyepadukan hampir 10,000 lubang mikro dengan dinding yang sangat nipis di antara lubang. Semasa pensinteran suhu tinggi pada 800°C–1000°C, sebarang diameter lubang di luar toleransi yang sedikit, sisihan kedudukan, atau detasmen habuk grafit secara langsung akan membawa kepada kecondongan pin logam, keretakan penebat kaca, atau kehilangan hermetik sepenuhnya.

3. Pemesinan Lubang Mikro Grafit Khas Bottlenecks & Mekanisme Kegagalan

Sebelum membawa masuk pasukan petugas teknikal VeTek, pelanggan menghadapi kesesakan teknikal yang teruk semasa pengeluaran percubaan dan pemprosesan kelompok kecil: Pertama, serpihan dan koyakan tepi lubang mikro: Grafit ialah bahan rapuh berliang; semasa penggerudian berterusan lubang mikro berketumpatan tinggi, tegasan ricih pada masa gerudi mikro masuk dan keluar dengan mudah menyebabkan serpihan tepi rapuh pada mulut lubang. Kedua, hanyutan toleransi yang disebabkan oleh haus mikro alat: Apabila memproses beribu-ribu lubang mikro secara berterusan, haus pada mata gerudi halus bertambah hebat, menyebabkan diameter lubang dalam lubang dalam menunjukkan kecerunan tirus, di mana sisihan hanya beberapa mikron membawa kepada kegagalan dan pengikisan keseluruhan set lekapan yang mengandungi hampir 10,000 lubang. Ketiga, ketidakpadanan pengembangan haba dan pencemaran habuk: CTE suhu tinggi bahan grafit biasa tidak sepadan dengan pin logam, dan habuk halus mudah terkelupas, mencemarkan antara muka pensinteran kaca.

4. Bagaimana untuk Mencapai Pemesinan Lubang Mikro Tahap Mikron untuk Lekapan Grafit Khas GTMS?

 Untuk menangani kesukaran pemesinan dalam 10,000 lubang mikro, pasukan R&D VeTek membina semula model kinematik pemotongan dan melaksanakan kejuruteraan proses sistematik:

· Algoritma Laluan Alat & Pembinaan Semula Suapan Terjun:Kelajuan suapan yang dioptimumkan dan kelajuan putaran terbahagi melalui eksperimen ortogon, mengguna pakai strategi terjunan berdenyut suapan mikro untuk mengurangkan daya ricih kesan pemesinan secara berkesan sebanyak lebih 45%, menghapuskan sepenuhnya kecacatan rekahan mulut lubang.

· Pengoptimuman Medan Gerudi Mikro Anti-Ciping & Aliran Penyingkiran Cip:Gerudi mikro bersalut berlian butiran ultra-halus tersuai digabungkan dengan sistem penyingkiran cip penyejukan mikro tekanan negatif berdenyut meningkatkan hayat rintangan haus alat lebih daripada 3 kali, memastikan hanyut diameter lubang merentasi 1,500 lubang mikro setiap plat tunggal kekal di bawah ±0.002 mm.

5. Amalan Pengilangan & Pemeriksaan untuk Plat Lekap Khas Grafit Dipadankan dengan Kekonduksian Terma Tinggi CTE

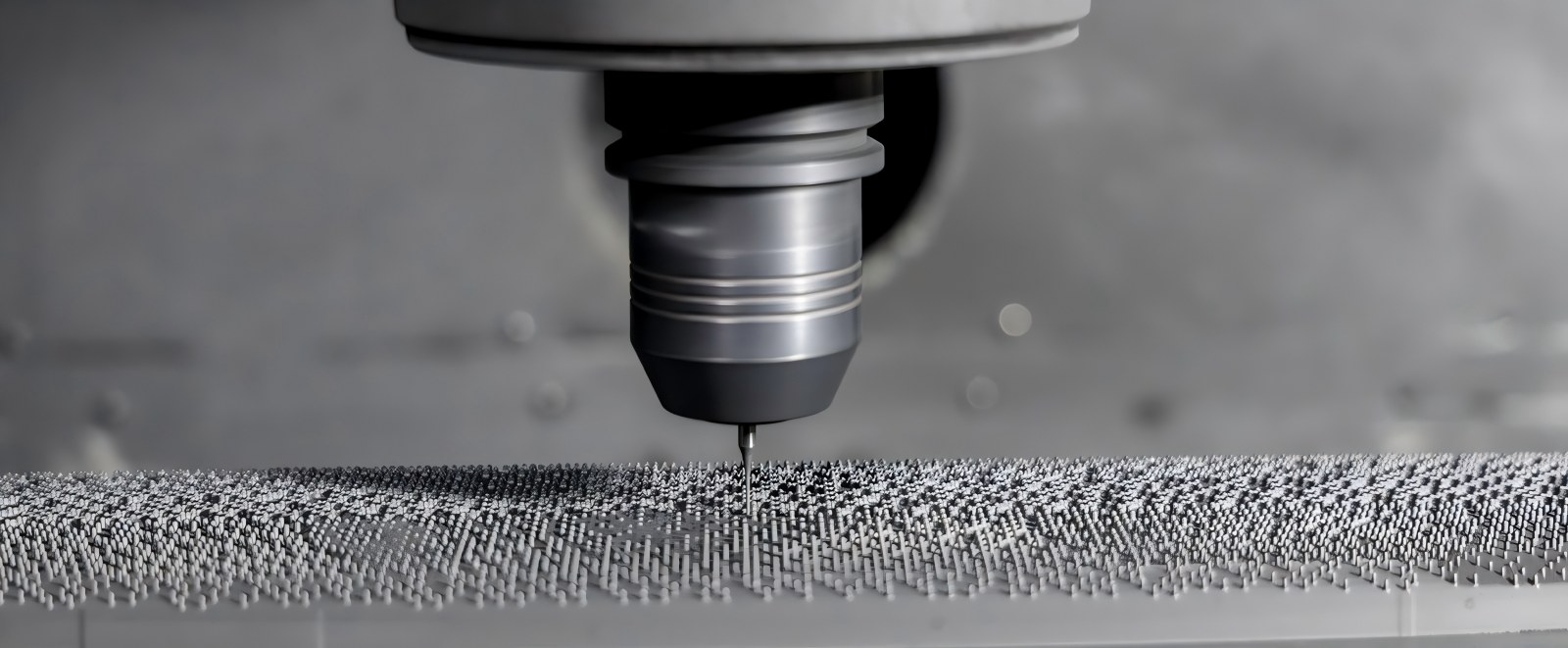

Rajah 2 - Butiran sebenar plat lekapan grafit khas dengan cipratan permukaan sifar dan tatasusunan lubang mikro berketepatan tinggi

· Penyelesaian Penyesuaian Bahan:Grafit khas isostatik ketulenan tinggi yang dipilih secara ketat menampilkan struktur mikro padat dan kestabilan terma suhu tinggi yang sangat baik. Pekali Pengembangan Termanya (CTE) sangat sepadan dengan aloi Kovar, dengan ketara menekan tekanan terma pensinteran suhu tinggi dan detasmen habuk mikro.

· Pemeriksaan Kolaboratif & Pembersihan Dalam:Barisan kawalan kualiti memperkenalkan sistem pelengkap 'Instrumen Pengukur Imej Optik + Mesin Pengukur Koordinat Automatik Sepenuhnya (CMM)'. Pengimejan optik mengimbas dengan pantas jarak tatasusunan 10,000 lubang, manakala CMM mengesahkan keserenjang lubang dalam dan lokasi alur spatial; akhirnya ditambah dengan pembersihan ultrasonik kecerunan berbilang peringkat untuk menanggalkan sepenuhnya kekotoran grafit sisa jauh di dalam lubang buta mikro, mencapai kebersihan gred semikonduktor.

6. Soalan Lazim (FAQ)

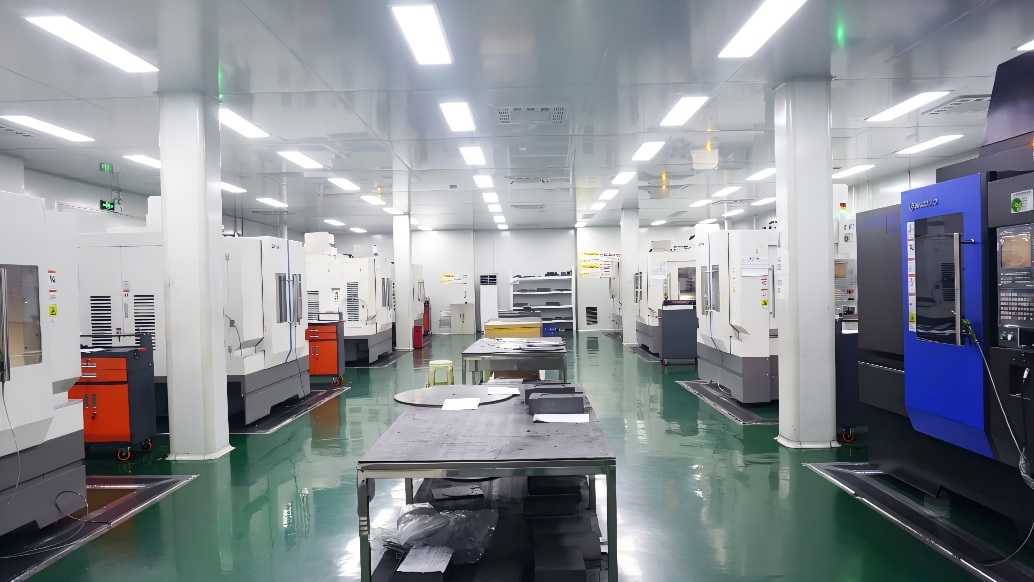

Rajah 3 - Pusat Pemesinan CNC Ketepatan Tinggi VeTek

S: Apakah diameter lubang minimum dan toleransi muktamad untuk pemesinan lubang mikro bagi lekapan grafit khas berketumpatan tinggi?
A:VeTek mempunyai keupayaan pemesinan mikro untuk diameter lubang di bawah 0.2 mm. Toleransi diameter lubang boleh dikawal secara stabil dalam ±0.003 mm, dan kebulatan sebenar serta toleransi kedudukan untuk 1,500 lubang pada satu plat mencapai ±0.005 mm, memenuhi sepenuhnya keperluan pembungkusan pin ketumpatan tinggi GTMS.

S: Mengapakah lekapan pensinteran hermetik GTMS mesti sepadan dengan CTE aloi Kovar?
A:Semasa kitaran pensinteran 800°C–1000°C, jika CTE lekapan dan pin logam tidak konsisten, tegasan ricih yang dijana oleh penguncupan penyejukan akan menyebabkan anjakan pin, keretakan badan kaca atau kegagalan pengedap. Padanan CTE yang tepat memastikan pengembangan dan pengecutan yang disegerakkan, meningkatkan hasil hermetik.

S: Bagaimanakah proses pembersihan ultrasonik memastikan tiada sisa habuk grafit kekal di dalam lubang mikro dalam?
A:Kami menggunakan sistem penjanaan ultrasonik kecerunan berbilang frekuensi yang digabungkan dengan air ternyahion dan media pembersihan khusus. Menggunakan kesan peronggaan frekuensi tinggi, zarah grafit halus jauh di dalam lubang mikro dan lubang buta dilucutkan sepenuhnya, diikuti dengan tiupan nitrogen ketulenan tinggi dan pengeringan vakum untuk mencapai penghantaran bersih tahap semikonduktor.

7. Ringkasan & Perkhidmatan Sokongan Kejuruteraan

Dalam bidang pembungkusan hermetik semikonduktor dan mikroelektronik, ketepatan pemesinan peringkat mikron dan kestabilan termodinamik pembawa secara langsung menentukan hasil pembungkusan dan penggunaan peralatan. Bergantung pada pengumpulan berterusan dalam bahan ketulenan tinggi, pemesinan ketepatan dan pembuatan komponen semikonduktor kritikal, VeTek berjaya mengatasi halangan pembuatan peringkat industri sebanyak 1,500 lubang mikro yang tersusun padat pada 0.01㎡ plat, merealisasikan penghantaran pengeluaran besar-besaran yang sangat dipercayai bagi lekapan grafit khas aras 10,000 lubang.

Sebagai sebuah perusahaan pembuatan yang tertumpu padapembangunan CVD SiC, salutan TaC, Solid SiC, dan bahan dan komponen semikonduktor kritikal, VeTek secara berterusan menyediakan penyelesaian bahan berprestasi tinggi untuk pembuatan semikonduktor, pertumbuhan kristal dan medan proses suhu tinggi.  Pada masa yang sama, menangani keperluan aplikasi dalam pembungkusan hermetik, pensinteran suhu tinggi, dan kedudukan ketepatan, VeTek menyediakan perkhidmatan kejuruteraan termasukpemilihan bahan grafit ketulenan tinggi, pemesinan ketepatan, dan sokongan pembuatan tersuai.

Jika anda sedang mencari komponen grafit berketepatan tinggi yang sesuai untuk proses pengedap hermetik GTMS/CTMS, atau memerlukan padanan bahan, pengoptimuman struktur dan pengesahan sampel, sila hubungi pasukan kejuruteraan VeTek. Kami akan memberikan anda sokongan teknikal sehenti daripada pemilihan bahan kepada pembuatan ketepatan.
