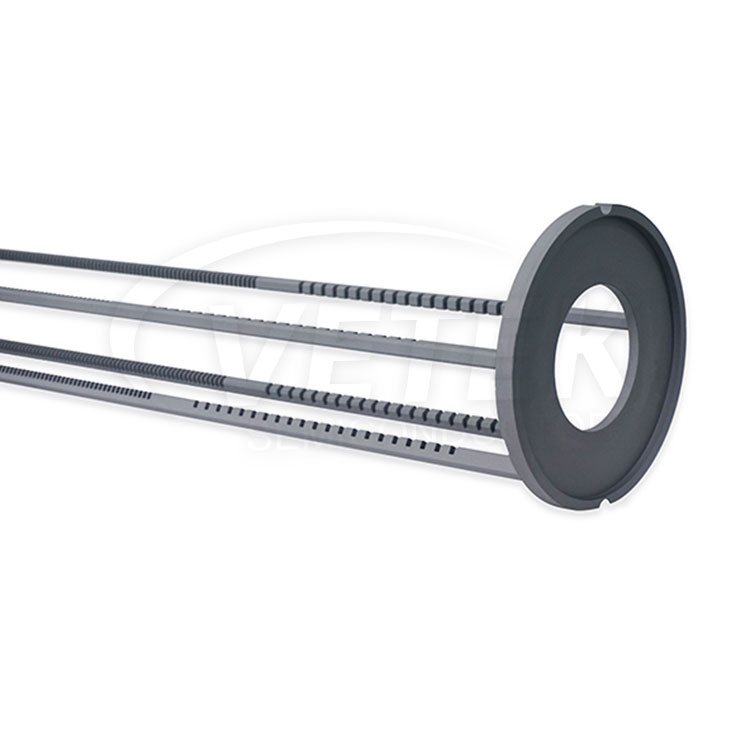

Bot wafer karbida silikon
  • Bot wafer karbida silikonBot wafer karbida silikon
  • Bot wafer karbida silikonBot wafer karbida silikon
  • Bot wafer karbida silikonBot wafer karbida silikon

Bot wafer karbida silikon

Bot wafer silikon karbida silikon tinggi Vetek semikonduktor diperbuat daripada bahan karbida silikon yang sangat tulen dengan kestabilan terma yang sangat baik, kekuatan mekanikal dan rintangan kimia. Kapal wafer silikon silikon tinggi digunakan dalam aplikasi zon panas dalam pembuatan semikonduktor, terutamanya dalam persekitaran suhu tinggi, dan memainkan peranan penting dalam melindungi wafer, mengangkut bahan dan mengekalkan proses yang stabil. Vetek Semiconductor akan terus bekerja keras untuk berinovasi dan meningkatkan prestasi bot silikon karbida silikon tinggi untuk memenuhi keperluan pembuatan semikonduktor. Kami berharap dapat menjadi rakan kongsi jangka panjang anda di China. Percuma untuk bertanya kepada kami.

Sebagai pengeluar profesional, Vetek Semiconductor ingin memberi anda bot wafer silikon karbida berkualiti tinggi.

Prestasi terma yang sangat baik: Vetek Semiconductor's High-Corbide Wafer Boat Wafer mempunyai prestasi terma yang sangat baik, stabil dalam persekitaran suhu tinggi, dan mempunyai kekonduksian terma yang sangat baik, membolehkan mereka beroperasi pada suhu yang jauh di atas ambien. Ini menjadikan bot silikon karbida silikon tinggi yang sesuai untuk aplikasi daya tahan suhu tinggi dan tinggi.

Rintangan kakisan yang sangat baik: Bot wafer silikon karbida silikon tinggi adalah alat utama untuk pembuatan semikonduktor, dan ia mempunyai ketahanan yang kuat terhadap pelbagai agen menghakis. Sebagai pembawa yang boleh dipercayai, ia dapat menahan kesan suhu tinggi dan kakisan dalam persekitaran kimia, memastikan pemprosesan selamat dan berkesan silikon karbida wafer. Sebagai pembawa yang boleh dipercayai, ia dapat menahan kesan suhu tinggi dan kakisan dalam persekitaran kimia, memastikan pemprosesan selamat dan berkesan silikon karbida wafer.

Integriti dimensi: Bot wafer silikon karbida silikon tinggi tidak menyusut semasa proses sintering, mengekalkan integriti dimensi dan menghapuskan tekanan sisa yang boleh menyebabkan bahagian-bahagian meledingkan atau retak. Ini membolehkan pembuatan bahagian berbentuk kompleks dengan dimensi yang tepat. Sama ada dalam pembuatan peranti semikonduktor atau bidang perindustrian yang lain, bot silikon karbida silikon tinggi memberikan kawalan dimensi yang boleh dipercayai untuk memastikan bahagian memenuhi spesifikasi.

Sebagai alat yang serba boleh, bot wafer silikon karbida silikon tinggi Vetek semikonduktor boleh digunakan untuk pelbagai teknologi pembuatan semikonduktor, termasuk pertumbuhan epitaxial dan pemendapan wap kimia. Reka bentuknya yang tahan lama dan sifat tidak reaktif menjadikan bot wafer silikon karbida silikon tinggi sesuai untuk pelbagai kimia pemprosesan, memastikan ia dapat menyesuaikan diri dengan lancar ke persekitaran pemprosesan yang berbeza.

Dalam pembuatan semikonduktor, pertumbuhan epitaxial dan pemendapan wap kimia adalah langkah-langkah proses biasa yang digunakan untuk mengembangkan wafer berkualiti tinggi dan filem nipis. Kapal SIC yang tinggi memainkan peranan penting sebagai pembawa, yang dapat menahan pengaruh suhu tinggi dan bahan kimia untuk memastikan pertumbuhan dan proses pemendapan yang tepat.

Sebagai tambahan kepada reka bentuk yang tahan lama, bot SIC yang tinggi juga tidak reaktif. Ini bermakna ia tidak akan bertindak balas dengan bahan kimia pemprosesan, dengan itu mengekalkan integriti dan prestasi bot. Ini menyediakan pengeluar semikonduktor dengan alat yang boleh dipercayai untuk memastikan konsistensi dan kebolehulangan dalam proses pengeluaran.


Sifat fizikal karbida silikon yang direkristalisasi

Sifat fizikal karbida silikon yang direkristalisasi
Harta Nilai tipikal
Suhu kerja (° C) 1600 ° C (dengan oksigen), 1700 ° C (mengurangkan persekitaran)
Kandungan sic > 99.96%
Kandungan Si Percuma <0.1%
Ketumpatan pukal 2.60-2.70 g/cm3
Keliangan yang jelas <16%
Kekuatan mampatan > 600 MPa
Kekuatan lentur sejuk 80-90 MPa (20 ° C)
Kekuatan lenturan panas 90-100 MPa (1400 ° C)
Pengembangan haba @1500 ° C. 4.70 10-6/° C.
Kekonduksian terma @1200 ° C. 23 w/m • k
Modulus elastik 240 GPa
Rintangan kejutan terma Sangat baik


Bandingkan Kedai Pengeluaran Semikonduktor:

VeTek Semiconductor Production Shop


Gambaran keseluruhan rantaian industri epitaxy cip semikonduktor:

Overview of the semiconductor chip epitaxy industry chain
