Wafer Piezoelektrik PZT (PZT pada Si/SOI)
  • Wafer Piezoelektrik PZT (PZT pada Si/SOI)Wafer Piezoelektrik PZT (PZT pada Si/SOI)

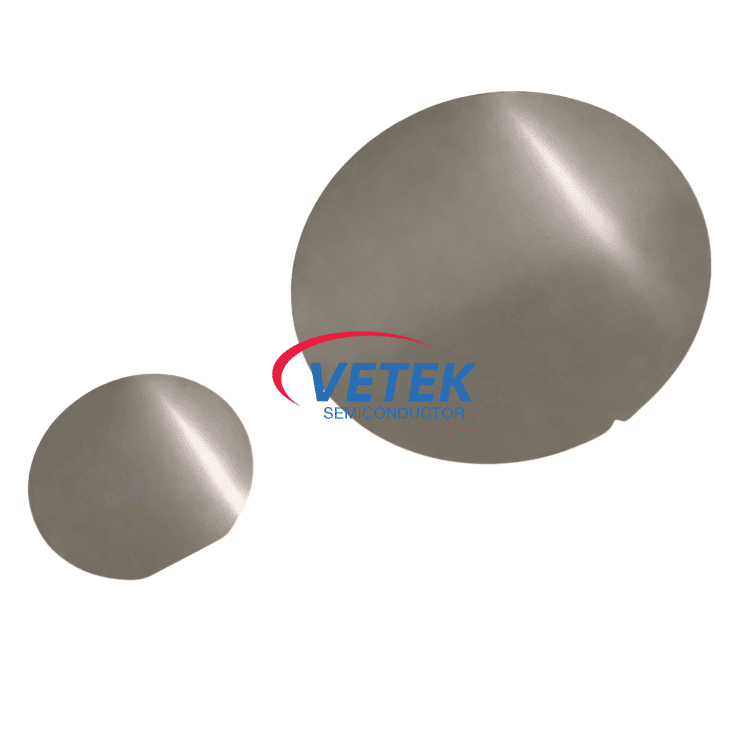

Wafer Piezoelektrik PZT (PZT pada Si/SOI)

Memandangkan permintaan untuk transduser MEMS berkepekaan tinggi dan berkuasa rendah berkembang dengan pengembangan komunikasi 5G, peranti perubatan ketepatan dan boleh pakai pintar, wafer Si/SOI PZT kami menyediakan penyelesaian bahan kritikal. Dengan menggunakan proses pemendapan filem nipis termaju seperti Sol-gel atau sputtering, kami mencapai konsistensi yang luar biasa dan prestasi piezoelektrik yang unggul pada substrat silikon. Wafer ini berfungsi sebagai teras asas untuk penukaran tenaga elektromekanikal.

1. Seni Bina Teknikal

Wafer kami menampilkan struktur tindanan berbilang lapisan yang canggih yang direka untuk memastikan lekatan, kekonduksian dan tindak balas piezoelektrik yang optimum semasa pemprosesan MEMS yang kompleks:

 ●Elektrod Atas (Lapisan Kekunci): Pt (Platinum).

Lapisan Piezo (Lapisan Teras): PZT.

Lapisan Perantaraan: Termasuk Lapisan Penampan, Elektrod Bawah dan Lapisan Lekatan untuk mengoptimumkan orientasi butiran dan kestabilan struktur.

Substrat: Serasi dengan wafer Si atau SOI.

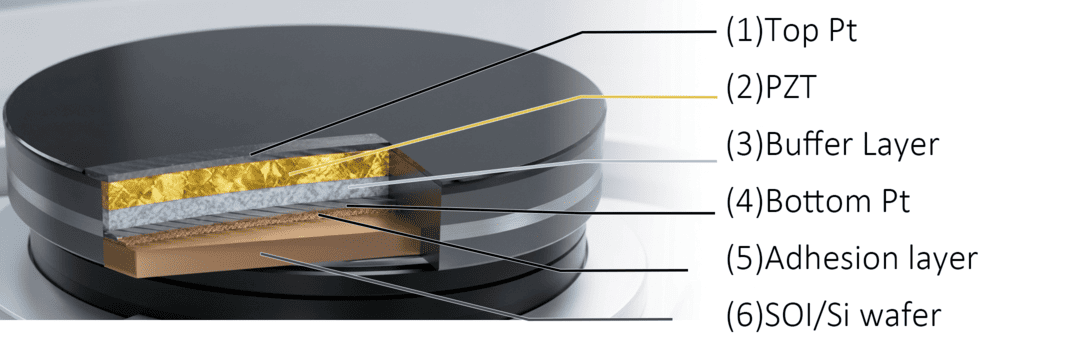

PZT Piezoelectric Ceramic Wafers Physical Structure

2. Jaminan Kualiti & Analisis Struktur Mikro

Kami memastikan kebolehpercayaan yang tinggi melalui pencirian teknikal yang ketat:

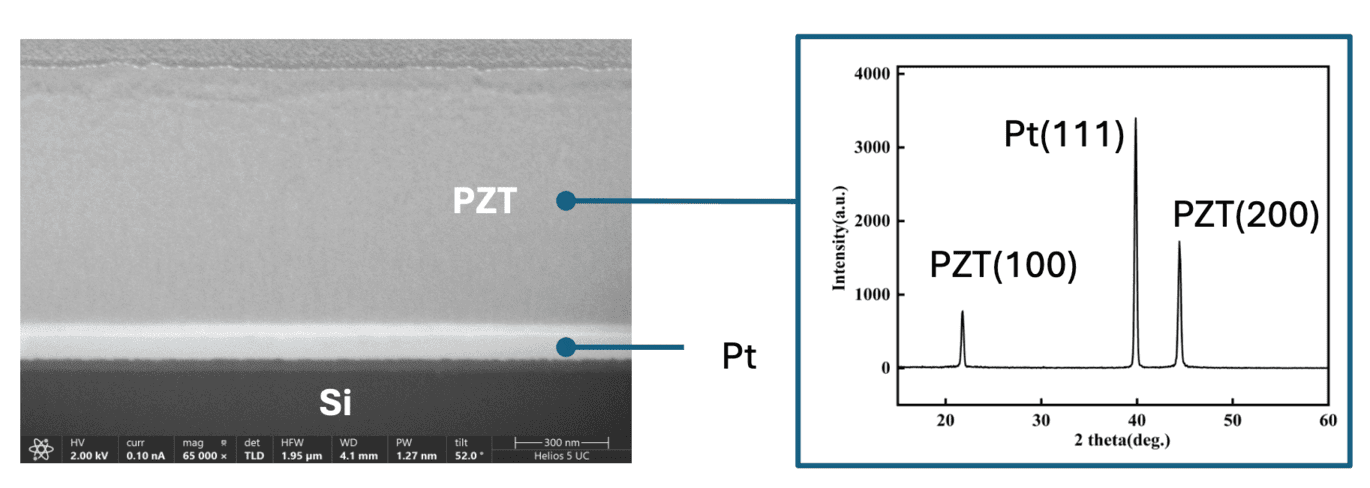

Typical Stack of PZT Piezoelectric Ceramic Wafers


 ●Analisis SEM: Mengimbas imej Electron Microscopy (SEM) mendedahkan morfologi permukaan yang padat dan bebas retak dengan taburan saiz butiran yang seragam, sesuai untuk aplikasi MEMS kebolehpercayaan tinggi.

 ●Pencirian XRD: Corak X-Ray Difraction (XRD) mengesahkan pembentukan fasa perovskit tulen dengan orientasi pilihan yang kuat (100), memastikan pekali prestasi piezoelektrik yang maksimum.


3. Spesifikasi Teknikal (Ciri-ciri)

Ciri-ciri PZT
PZT polihablur
Pemalar piezoelektrik d31
200 pC/N
Pekali piezoelektrik e31
-14 C/m²
Suhu kari
X ℃
Saiz Wafer
4 / 6 / 8 inci tersedia


4. Aplikasi Teras


 ● Pemindah Ultrasonik Mesin Mikro Piezoelektrik (pMUT): Tatasusunan kecil frekuensi tinggi untuk penderia cap jari, pengecaman gerak isyarat dan radar ultrasonik automotif.

 ● Komunikasi: Kunci untuk mengeluarkan penapis FBAR atau SAW dalam 5G/6G untuk mencapai lebar jalur yang lebih luas dan kehilangan sisipan yang lebih rendah.

 ● MEMS Akustik: Menyediakan tindak balas sementara yang kuat untuk pembesar suara MEMS dan meningkatkan Nisbah Isyarat-ke-Bunyi (SNR) untuk mikrofon MEMS.

 ● Kawalan Cecair Ketepatan: Getaran berkelajuan tinggi melalui mod d31 untuk kawalan jitu skala nanoliter bagi volum titisan dalam kepala cetak pancut dakwat.

 ● Perubatan & Kecantikan (pengepam mikro): Memandu nebulizer perubatan atau pam ultrasonik kosmetik dengan kebolehpercayaan yang tinggi dan saiz yang padat.


5. Perkhidmatan Penyesuaian

Selain pemendapan standard pada wafer Si, kami juga menyediakan perkhidmatan pemendapan tersuai:

 ●Penyesuaian Filem & Ketebalan: Pemendapan jenis filem tertentu dan ketebalan tersuai mengikut keperluan reka bentuk.

 ●Faundri OEM: Penerimaan wafer yang dibekalkan daripada pelanggan untuk pertumbuhan filem nipis piezoelektrik berkualiti tinggi.

 ●Sokongan Substrat SOI: Pemendapan khusus pada wafer SOI dengan spesifikasi berikut:


wafer substrat SOI
Saiz
Rintangan Si atas
ketebalan
dopan
Lapisan kotak
6 inci, 8 inci
> 5000 ohm/cm
