I. VETEK Semiconductor — Peneraju Teknologi Teras dalam Bahan Semikonduktor Termaju dan Perusahaan "Little Giant" Khusus dan Canggih Negara

VETEK Semikonduktor ialah syarikat berteknologi tinggi yang mengkhusus dalam penyelesaian medan haba suhu tinggi untuk industri fotovoltaik dan semikonduktor. Ditubuhkan pada2016, syarikat itu memberi tumpuan kepada penyelidikan, pembangunan dan perindustrian bahan medan haba suhu tinggi. Kami telah menguasai teknologi salutan teras secara bebasCVD Silicon Carbide (CVD SiC)danCVD Tantalum Carbide (CVD TaC), dan telah mewujudkan sistem pembuatan bersepadu sepenuhnya meliputipenulenan grafit → pemesinan ketepatan → pemendapan salutan.

Syarikat itu telah diiktiraf sebagai aPerusahaan "Little Giant" Khusus dan Canggih Negara, kedudukan antara pembekal terkemuka bagi penyelesaian medan haba epitaksi semikonduktor di China. Produk kami telah berjaya membolehkan penggantian domestik komponen medan haba utama untukEpitaksi LED, semikonduktor generasi ketiga, dan epitaksi silikon,dan telah memasuki rantaian bekalan teras pelbagai pengeluar semikonduktor terkemuka.

II. MengenaiVETEK Semikonduktor

Mesej Utama:Ditubuhkan pada tahun 2016, VETEK Semiconductor ialah Perusahaan "Little Giant" Khusus dan Canggih Negara. Syarikat itu mengendalikan enam bahagian perniagaan khusus, menyediakan penyelesaian komprehensif untuk keseluruhan industri medan haba suhu tinggi semikonduktor.

1. Pasukan Teras

Syarikat itu mempunyai lebih daripada20 profesional R&D. Pasukan teknikal teras kami datang dari universiti berprestij termasukUniversiti Zhejiang, Universiti Wuhan, Universiti Selatan Tengah, dan Universiti Geosains China.Pasukan ini mempunyai kepakaran yang luas dalam:

· Pembangunan peralatan CVD

· Penyelidikan bahan semikonduktor

· Pemesinan ketepatan

· Penyediaan bahan ketulenan tinggi

· Pengurusan kualiti

2. Bahagian Struktur Organisasi dan Perniagaan

Syarikat itu terdiri daripadaenam bahagian perniagaan utama:

· Bahagian Salutan SiC CVD

· Bahagian Salutan TaC CVD

· Bahagian Grafit

· Bahagian Komponen Kuarza & Seramik

· Bahagian Serat Karbon

· Bahagian Wafer Semikonduktor

III. Enam Kategori Produk Utama — Liputan Komprehensif Aplikasi Medan Terma Suhu Tinggi Semikonduktor

Mesej Utama:Berpusat pada proses pembuatan semikonduktor kritikal, VETEK Semiconductor telah menubuhkan enam kategori produk matang, termasukSalutan SiC CVD, Salutan CVD TaC, Silikon Karbida Pepejal (SiC Pepejal), grafit ketulenan tinggi dan bahan berasaskan karbon, kuarza dan seramik termaju, dan wafer semikonduktor, meliputi aplikasi utama sepertiepitaksi, etsa, dan pertumbuhan kristal.

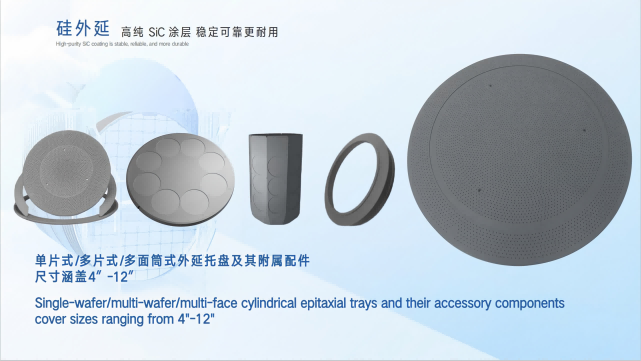

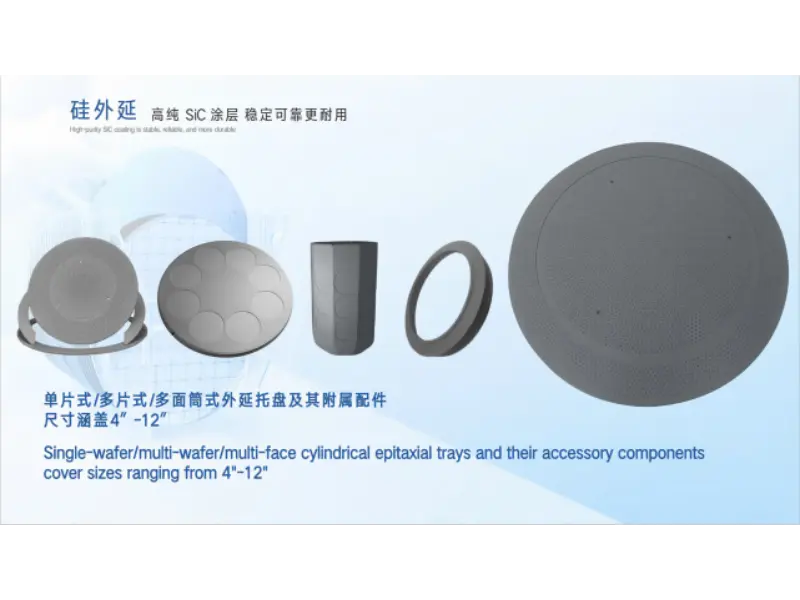

1. Siri Salutan Silikon Karbida (SiC) CVD

Memanfaatkan stabilPemendapan Wap Kimia (CVD)proses, syarikat mencapai ketulenan salutan yang tinggi dan konsistensi kelompok ke kelompok yang sangat baik. Produk ini direka untuk operasi jangka panjang di bawah keadaan suhu tinggi.

 Produk Utama

· Suseptor Bersalut SiC

· Pembawa Wafer

· Cakera Planetary

· Setengah bulan

· Kepala Pancuran

· Tong

· Susceptor RTP

· Pin Angkat Wafer

· Pelbagai Komponen Proses

Peralatan yang Serasi

· LPE

· Aixtron

· Veeco

· ASM

· Platform peralatan epitaksi arus perdana lain

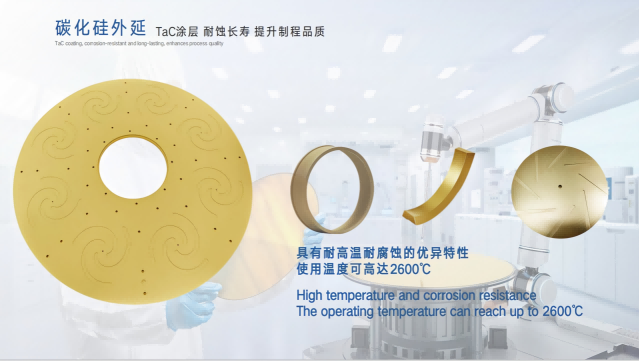

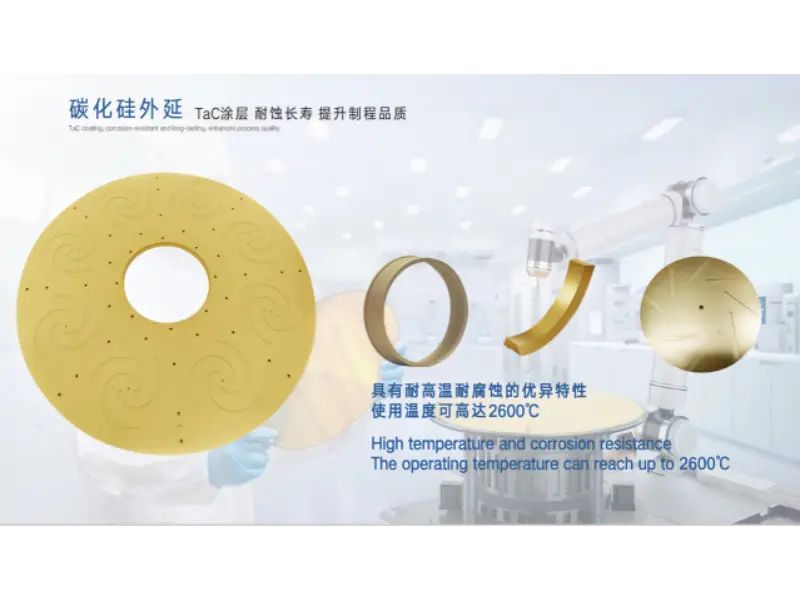

2. Siri Salutan Tantalum Carbide (TaC) CVD

Untuk memenuhi permintaan yang semakin meningkatsuhu tinggidankakisan tinggikeperluan yang dibawa oleh pembangunan pesat semikonduktor generasi ketiga, kamisalutan TaCmampu beroperasi secara berterusan dalam persekitaran yang melebihi2300°C.

Produk Utama

· Suseptor Bersalut TaC

· Pemanas Bersalut TaC

· TaC Crucible

· Bahagian Grafit Bersalut TaC

· Komponen Medan Terma PVT SiC

Aplikasi

· Pertumbuhan Kristal Tunggal SiC

· Sistem Medan Terma Suhu Ultra-Tinggi

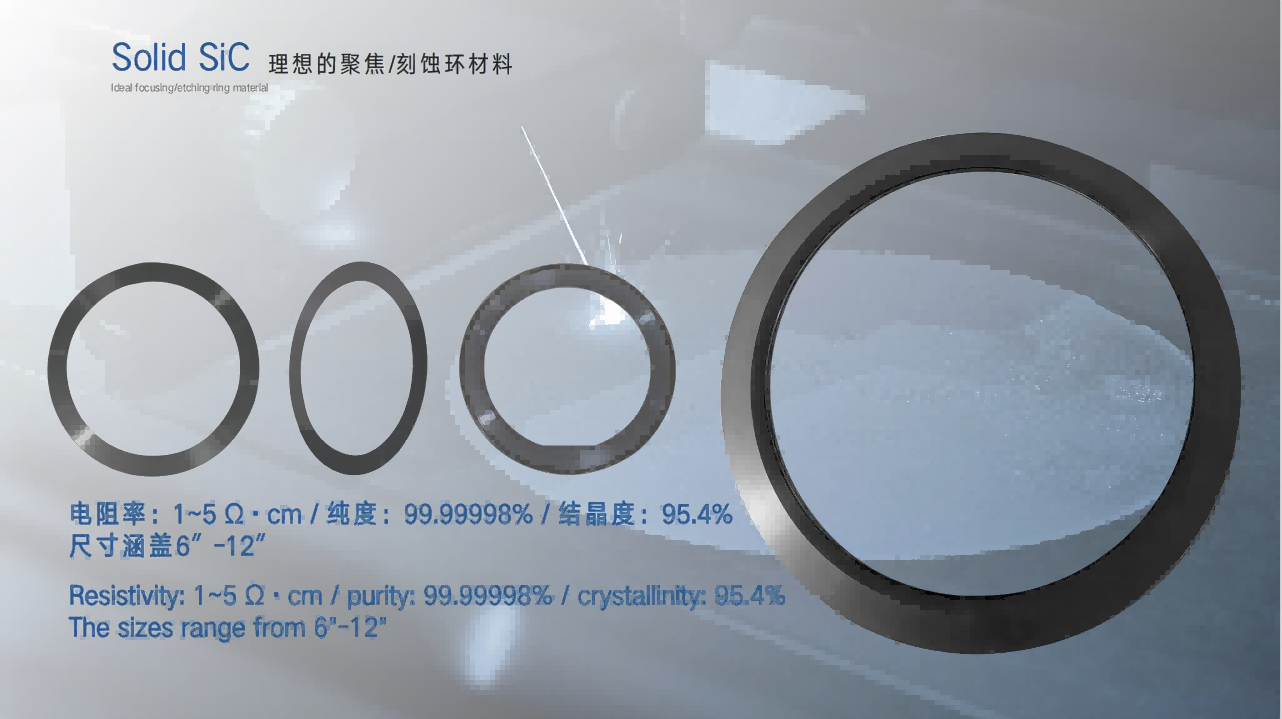

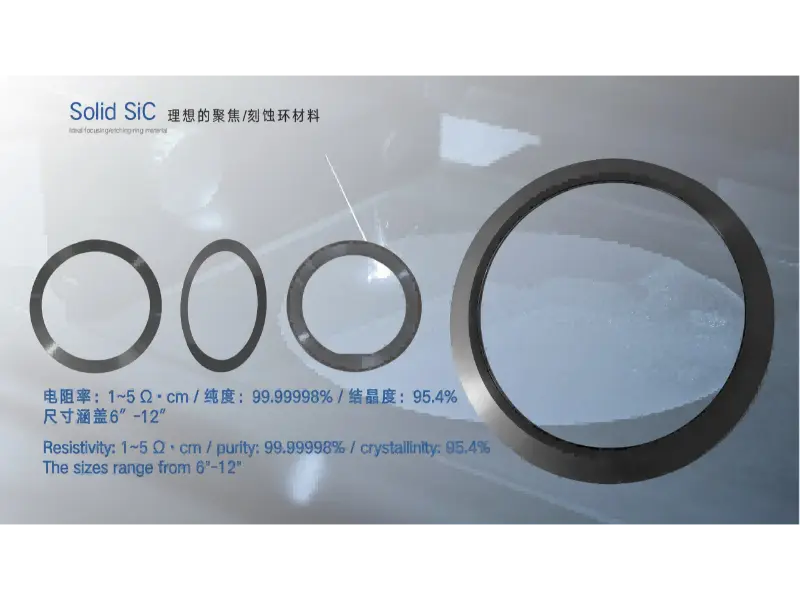

3. Siri Solid Silicon Carbide (Solid SiC).

Silikon Karbida Pepejal menggabungkan ketulenan tinggi, rintangan kakisan yang sangat baik, rintangan plasma yang unggul, dan kestabilan haba yang luar biasa, menjadikannya sesuai untuk sistem etsa termaju dan peralatan relau suhu tinggi.

Produk Utama

· Cincin Fokus

· Cincin Tepi

· Kepala Pancuran

· Bot Wafer

· Tiub Relau

· Silinder Pemandu

· Komponen Etching

4. Siri Bahan Berasaskan Karbon dan Grafit Ketulenan Tinggi

Kami menyediakan penyelesaian sistem medan haba lengkap dengan produk termasuk:

· Susceptor Grafit

· Pemanas

· Pisau

· Perisai Haba

· Cincin Grafit

· Elektrod Grafit

· Terasa Lembut Gentian Karbon

· Carbon Fiber Hard Felt

· Komposit Karbon

Semua produk boleh dibuat khas mengikut platform peralatan yang berbeza.

5. Siri Kuarza dan Seramik Termaju

Membina kepakaran kami dalam teknologi bahan CVD, kami telah mengembangkan portfolio produk kami untuk merangkumi:

Produk Kuarza Ketulenan Tinggi

· Bot Kuarza

· Pembawa Kuarza

· Tiub Proses

· Tiub Relau

· Balang Loceng

· Cincin Kuarza

· Bebibir Kuarza

· Tiub Suntikan Gas

· Pisau Kuarza

· Komponen kuarza tersuai lain

Komponen Seramik Termaju

· Alumina Ketulenan Tinggi (Al₂O₃)

· Silikon Karbida (SiC)

· Silikon Nitrida (Si₃N₄)

· Boron Nitrida (BN)

Produk ini digunakan secara meluas dalam:

· Penyebaran

· Pengoksidaan

· LPCVD

· PECVD

· Ruang Mengukir

· Peralatan Semikonduktor Kompaun

6. Siri Wafer Semikonduktor

Kami membekalkan pelbagai jenis wafer semikonduktor dan bahan substrat, termasuk:

· Silikon Karbida (SiC)

· Silikon

· Gallium Oksida (β-Ga₂O₃)

· Nilam

· SOI (Silicon-on-Insulator)

· Galium Nitrida (GaN)

· Gallium Arsenide (GaAs)

Saiz wafer tersuai boleh didapati daripada2 inci hingga 8 inci.

IV. Kekuatan R&D dan Terobosan Teknologi

Mesej Utama:Berpandukan falsafah"Perindustrian dipacu R&D,"syarikat itu telah menubuhkan dwi platform inovasi yang terdiri daripadanyaR&D korporat Center danPusat Inovasi Bahan Medan Terma Makmal Yongjiang, terus memajukan teknologi utama dalam peralatan CVD, proses salutan dan bahan semikonduktor termaju.

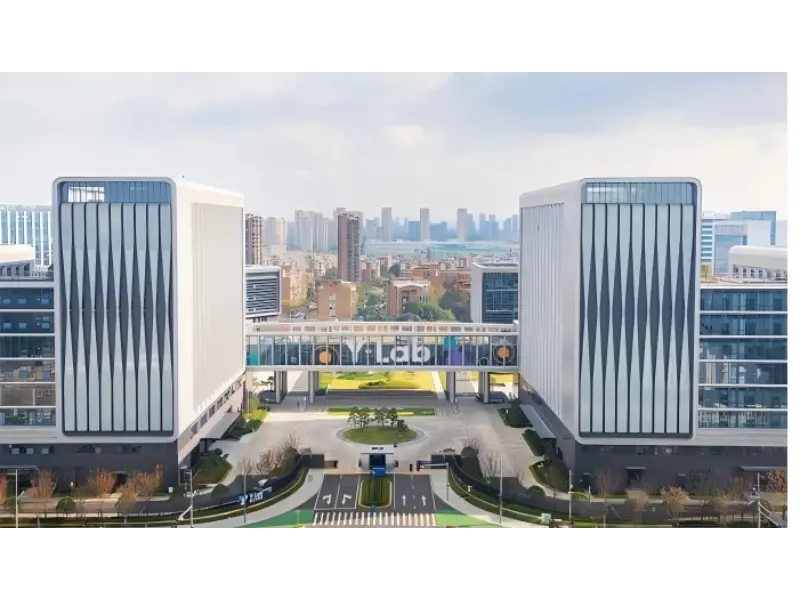

1. Dwi Platform R&D

VETEK Semikonduktor telah ditubuhkandua platform R&D utama:

· Pusat R&D Korporat

· Pusat Inovasi Bahan Medan Terma Makmal Yongjiang

Kedua-dua platform ini bersama-sama menjalankan penyelidikan dan pembangunan bahan termaju, pengoptimuman proses dan perindustrian produk, menyediakan sokongan teknologi berterusan untuk pembangunan jangka panjang syarikat.

2. Portfolio Teknologi Teras

Syarikat terus membuat penemuan dalam teknologi teras berikut:

· Pembangunan bebas peralatan CVD

· Pengoptimuman proses SiC CVD

· Teknologi pemendapan CVD TaC

· Teknologi penulenan bahan ketulenan tinggi

· Teknologi pemesinan grafit ketepatan

· Reka bentuk medan haba semikonduktor

· Pengoptimuman prestasi bahan suhu tinggi

· Pembangunan bahan semikonduktor baharu

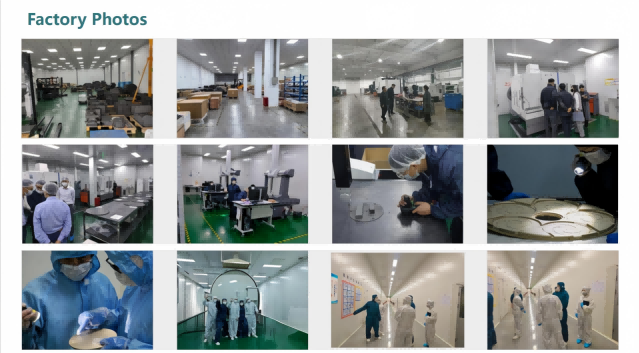

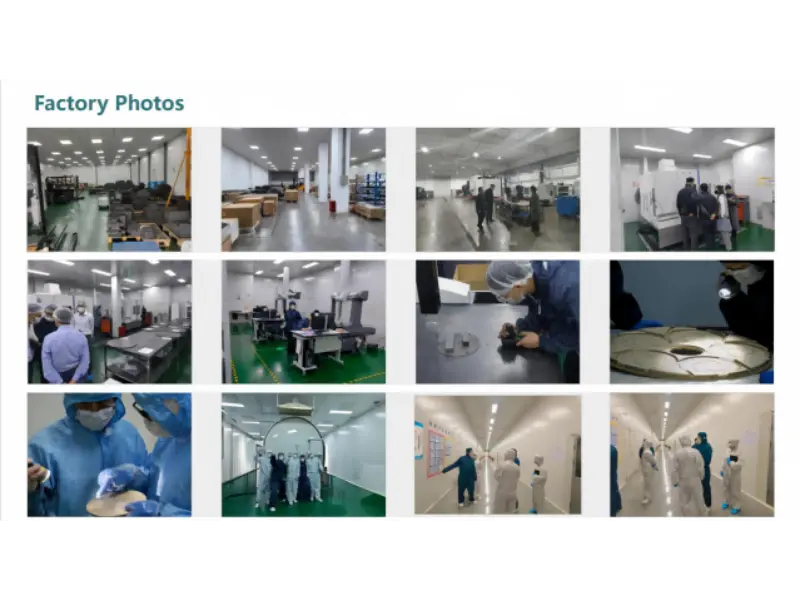

V. Keupayaan Pengilangan dan Kapasiti Pengeluaran

Mesej Utama:VETEK Semikonduktor telah mewujudkan penutup aliran kerja pembuatan yang lengkappenulenan → pemesinan ketepatan → pemendapan salutan → pemeriksaan → pembungkusan dan penghantaran. Syarikat itu mengendalikan pangkalan pembuatan kira-kira 100 ekar, lebih daripada50 barisan pengeluaran, dan17 Sistem salutan CVD SiC, dengan saiz salutan maksimum 1.5 meter.

Keupayaan Pengilangan	Spesifikasi
Pangkalan Pengilangan	Lebih kurang 100 ekar
Barisan Pengeluaran	50+
Sistem Salutan SiC CVD	17 unit
Sistem Salutan TaC CVD	8 unit
Sistem Pengeluaran SiC Pepejal	3 unit
Saiz Salutan Maksimum	1.5 meter
Kapasiti Tahunan untuk Susceptor Besar (600 mm dan ke atas)	Lebih 10,000 keping

Syarikat ini dilengkapi dengan:

· Pusat pemesinan CNC ultra ketepatan

· Pusat pemesinan CNC

· Mesin pelarik CNC

· Mesin pengisar CNC

· Pusat pemesinan mendatar yang besar

· Peralatan pemeriksaan berketepatan tinggi

· Sistem penulenan ketulenan tinggi

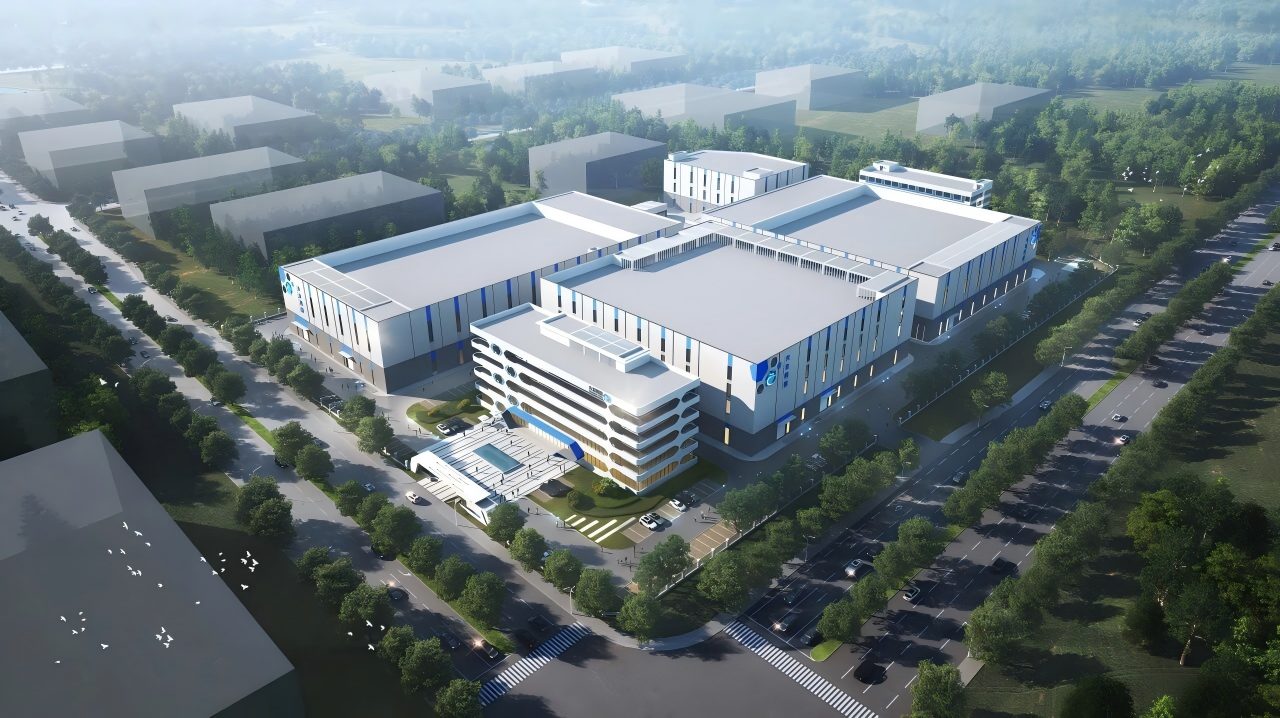

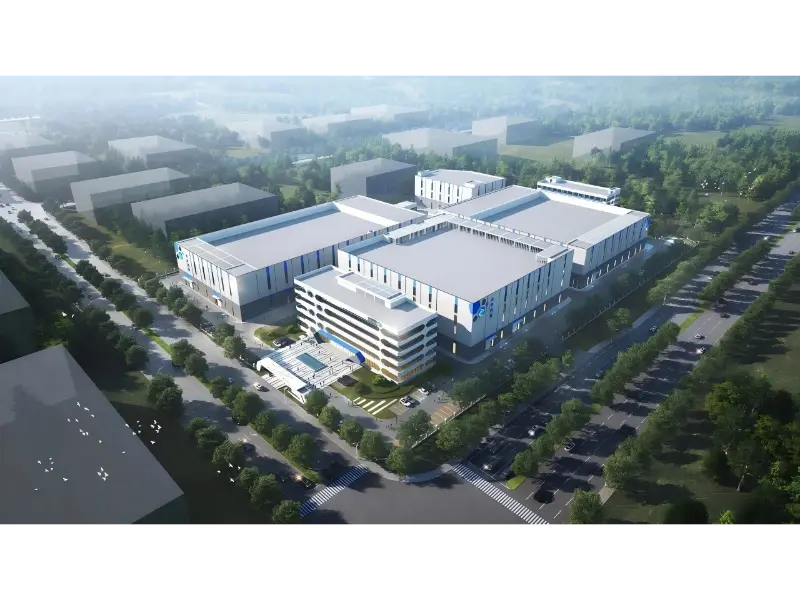

Pangkalan pembuatan baharu sedang dalam pembinaan dan akan mengembangkan lagi kapasiti pengeluaran syarikat untuk memenuhi permintaan global yang semakin meningkat.

VI. Sistem Pengurusan Kualiti dan Pensijilan Produk

Mesej Utama:VETEK Semikonduktor telah mewujudkan sistem pengurusan kualiti yang komprehensif meliputi keseluruhan proses pembuatan. Bahan ketulenan tinggi boleh mencapai tahap ketulenan6N–7N, manakala konsistensi ketebalan kelompok ke kelompok daripadaSalutan SiC CVDdikawal dalam±10 μm. Syarikat itu juga menyediakan pensijilan bahan yang lengkap dan dokumentasi pemeriksaan untuk menyokong keperluan kualiti pelanggan.

Pembuatan semikonduktor meletakkan keperluan yang sangat ketatkesucian material, ketepatan dimensi, dan ketekalan produk. VETEK Semiconductor telah mewujudkan sistem pengurusan kualiti yang komprehensif meliputi setiap peringkat pengeluaran. Setiap produk menjalani proses pembuatan berikut:

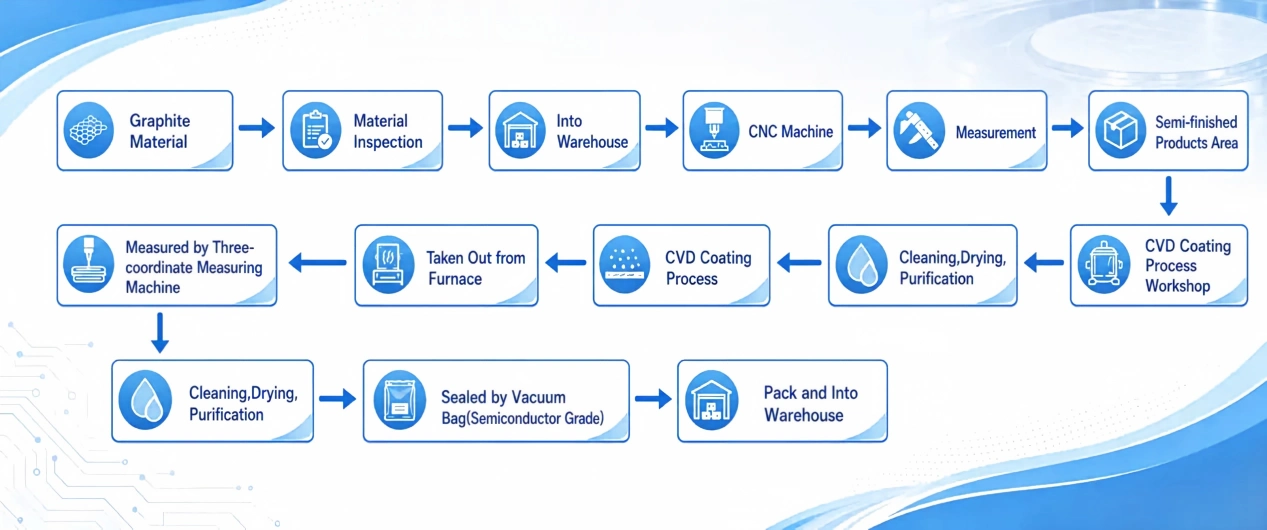

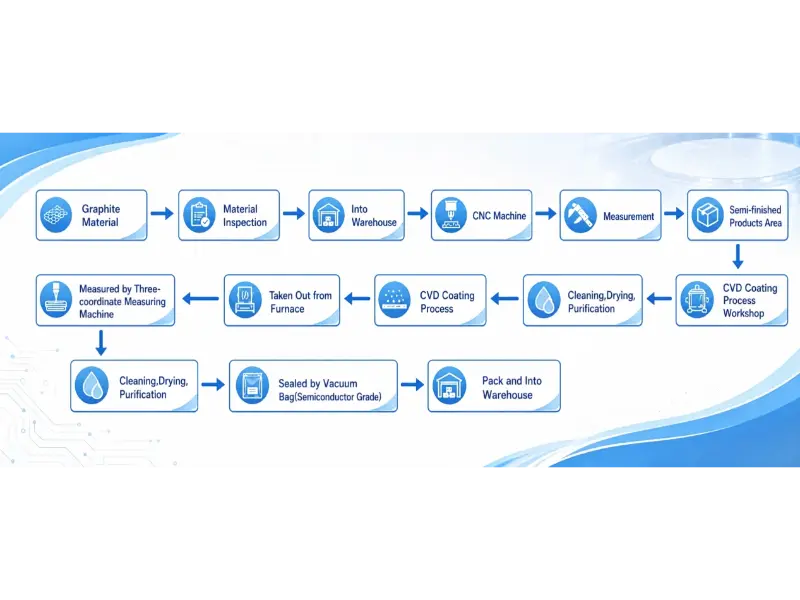

Pemeriksaan Bahan Mentah → Pembersihan Ketulenan Tinggi → Pemesinan Ketepatan → Pemendapan Salutan CVD → Pemeriksaan Produk → Pemeriksaan Akhir

1. Petunjuk Kualiti Utama

· Selepas penulenan mendalam, ketulenan bahan ketulenan tinggi boleh dikawal diTahap 6N–7N.

· Ketekalan ketebalan salutan kelompok-ke-kelompok untukSalutan SiC CVDdikawal dalam±10 μm.

· UntukProduk bersalut TaC, kawalan kualiti yang ketat dilaksanakan untuk lekatan salutan, integriti permukaan, dan pemeriksaan retak/lubang jarum.

2. Sokongan Dokumentasi Teknikal

Syarikat menyediakan dokumentasi teknikal yang lengkap, termasuk:

· Sijil Bahan

· Sijil Pematuhan (COC)

· Laporan Pemeriksaan

· Laporan Pemeriksaan Dimensi

· Laporan Pemeriksaan Ketebalan Salutan

· Lembaran Data Bahan

· SDS/MSDS (jika berkenaan)

· Senarai Pembungkusan

· Invois Komersil

· Sijil Asal (mengikut keperluan eksport)

VII. Keupayaan Bekalan dan Perkhidmatan Global

Mesej Utama:VETEK Semikonduktor menyokongOEM/ODMperkhidmatan, pembuatan tersuai, pesanan sampel dan pengeluaran volum kecil. Produk standard biasanya mempunyai masa utama sebanyak2–4 minggu, manakala logistik global disokong melaluiDHL, FedEx, UPS, dan pengangkutan laut.

1. OEM/ODM dan Pembuatan Tersuai

Syarikat menyediakan perkhidmatan jangka panjang termasuk:

· Pembuatan berdasarkan lukisan pelanggan

· Pembuatan berdasarkan sampel yang dibekalkan

· Kejuruteraan songsang

· Reka bentuk dimensi tersuai

· Cadangan penggantian bahan grafit

· Pengoptimuman penyelesaian salutan

· Pengoptimuman struktur medan haba

· Pembangunan komponen medan haba lengkap

Kami menyokong produk dari2 inci, 4 inci, 6 inci dan 8 inciplatform kepada saiz tersuai yang lebih besar.

2. Pilihan Perolehan Fleksibel

Pesanan sampel dan pengeluaran volum kecil tersedia, membolehkan pelanggan melaksanakan:

· Pengesahan peralatan

· Kelayakan proses

· Pembangunan produk baharu

Untuk pengeluaran volum, pelan bekalan yang stabil boleh diwujudkan berdasarkan ramalan pembelian tahunan pelanggan.

3. Masa Utama Standard

Jenis Produk	Masa Utama Standard
Produk Standard	2–4 Minggu
Produk Tersuai Standard	4–6 Minggu
Produk Tersuai Kompleks	6–10 Minggu

Rakan kongsi jangka panjang boleh mewujudkan program stok keselamatan untuk meningkatkan lagi kestabilan penghantaran.

4. Penyelesaian Logistik Global

Kami menyokong pelbagai kaedah penghantaran antarabangsa, termasuk:

· DHL

· FedEx

· UPS

· TNT(untuk sampel dan penghantaran volum kecil)

· Pengangkutan Udara (untuk penghantaran volum besar yang mendesak)

· Pengangkutan Laut (untuk komponen besar dan pesanan pukal jangka panjang)

Syarat perdagangan yang disokong termasuk:

· EXW

· FOB

· FCA

· CIF

· DDP (tersedia untuk negara terpilih)

Produk dilindungi menggunakan pembungkusan berbilang lapisan, termasuk:

· Pembersihan bilik bersih

· Filem pelindung PE

· Pengedap vakum

· Pembungkusan anti-statik

· Kusyen kapas mutiara (EPE).

· Peti kayu yang disesuaikan

5. Pengendalian Isu Pengangkutan

Jika sebarang masalah berlaku semasa pengangkutan, termasuk:

· Pembungkusan rosak

· Kerosakan penghantaran

· Percanggahan kuantiti

· Model produk yang salah

pelanggan boleh menghubungi pasukan jualan kami dengan segera. Kami akan memberikan sokongan segera, termasuk:

· Penghantaran gantian

· Penggantian produk

· Analisis teknikal

· Bantuan tuntutan logistik

untuk memastikan kepuasan pelanggan.

6. Perkhidmatan Pra-jualan dan Selepas Jualan

Sokongan Pra-jualan

· Perundingan pemilihan produk

· Analisis Reka Bentuk untuk Kebolehkilangan (DFM).

· Cadangan penggantian bahan

· Cadangan pengoptimuman medan terma

· Contoh sokongan

· Sebut harga pantas

Sokongan Selepas Jualan

· Panduan pemasangan

· Cadangan penggunaan produk

· Panduan penyelenggaraan

· Sokongan pengoptimuman proses

· Analisis seumur hidup produk

· Analisis kegagalan

· Respons pantas kepada isu berkaitan kualiti

VIII. Industri Aplikasi Utama

Mesej Utama: Produk VETEK Semiconductor digunakan secara meluas dalam lima industri utama, termasukpembuatan semikonduktor, semikonduktor generasi ketiga, LED, tenaga baharu, dan penyelidikan saintifik & pembuatan termaju.

Pembuatan Semikonduktor

· Litar Bersepadu (IC)

· Semikonduktor Kuasa

· MEMS

· Semikonduktor Kompaun

Semikonduktor Generasi Ketiga

· Peranti Kuasa SiC

· Peranti Kuasa GaN

· Peranti RF

· LED mikro

Industri LED

· LED biru

· LED Ultraviolet Dalam (LED UV)

· LED mini

· LED mikro

Industri Tenaga Baharu

· Kenderaan Tenaga Baharu (NEV)

· Peralatan Fotovoltaik

· Sistem Penyimpanan Tenaga

Penyelidikan Saintifik dan Pembuatan Termaju

· Makmal Universiti

· Institut Penyelidikan Kebangsaan

· Platform R&D Bahan Termaju

IX. Soalan Lazim (FAQ)

S1: Apakah produk yang disediakan terutamanya oleh VETEK Semiconductor?

A:VETEK Semikonduktor menawarkan enam kategori produk utama, termasukSalutan CVD SiC, salutan CVD TaC, Solid Silicon Carbide (Solid SiC), grafit ketulenan tinggi dan bahan berasaskan karbon, kuarza dan seramik termaju, dan wafer semikonduktor, meliputi proses semikonduktor kritikal sepertiepitaksi, etsa, dan pertumbuhan kristal.

S2: Apakah tahap ketulenan yang boleh dicapai oleh salutan SiC CVD Semikonduktor VETEK?

A:Melalui proses penulenan mendalam kami, ketulenan bahan ketulenan tinggi boleh dikawal di6N–7Ntahap. Di samping itu, konsistensi ketebalan salutan kelompok ke kelompok kamiSalutan SiC CVDdikawal dalam±10 μm, memastikan prestasi yang stabil semasa operasi suhu tinggi jangka panjang.

S3: Adakah anda menyokong pesanan sampel atau pembelian kuantiti kecil?

A:ya. Kami terimapesanan sampeldan boleh menyediakan penghantaran satu bahagian atau kumpulan kecil bergantung pada jenis produk, membolehkan pelanggan menjalankan pengesahan peralatan, kelayakan proses dan pembangunan produk baharu.

S4: Apakah masa utama standard anda?

A:Masa utama standard ialah:

· Produk standard:2–4 minggu

· Produk tersuai standard:4–6 minggu

· Produk tersuai kompleks:6–10 minggu

Bagi pelanggan jangka panjang, program stok keselamatan juga boleh diwujudkan untuk meningkatkan lagi kestabilan penghantaran.

S5: Adakah anda menyokong pembuatan tersuai atau perkhidmatan OEM/ODM?

A:ya. Kami menyediakan pembuatan berdasarkan lukisan pelanggan, pembuatan daripada sampel yang dibekalkan, kejuruteraan terbalik, reka bentuk dimensi tersuai, cadangan penggantian bahan, pengoptimuman penyelesaian salutan, pengoptimuman struktur medan terma dan perkhidmatan pembangunan komponen medan haba yang lengkap. Kami menyokong produk daripadaPlatform 2 inci hingga 8 inci, serta saiz tersuai yang lebih besar.

S6: Apakah peralatan semikonduktor yang digunakan terutamanya oleh produk anda?

A:Produk kami digunakan secara meluas dalamLPE, Aixtron, Veeco, ASM, dan sistem epitaksi arus perdana lain, sertaperalatan etsa, relau pengoksidaan/penyebaran, relau pertumbuhan kristal, dan peralatan pemprosesan semikonduktor lain. Ia sesuai untuk proses pembuatan kritikal termasuk:

· Silikon Epitaksi

· Epitaksi SiC

· GaN Epitaxy

· Epitaksi LED

· Plasma Etching

· Penyebaran

· Pengoksidaan

· Penyepuhlindapan

· Pemprosesan Terma Pantas (RTP)

S7: Bagaimanakah anda memastikan kualiti produk dan konsistensi kelompok?

A:VETEK Semikonduktor telah mewujudkan sistem pengurusan kualiti yang lengkap meliputi keseluruhan proses pembuatan:

Pemeriksaan Bahan Mentah → Pembersihan Ketulenan Tinggi → Pemesinan Ketepatan → Pemendapan Salutan CVD → Pemeriksaan Produk → Pemeriksaan Akhir

Setiap produk menjalani pelbagai pemeriksaan, termasuk:

· Pemeriksaan visual

· Pemeriksaan dimensi

· Pengukuran ketebalan lapisan

· Pemeriksaan kerataan

· Pemeriksaan konsentrik

· Pemeriksaan keseragaman salutan

Rekod kebolehkesanan kualiti yang lengkap dikekalkan sepanjang proses pembuatan.

S8: Apakah pensijilan dan kelayakan yang ada pada VETEK Semiconductor?

A:VETEK Semikonduktor telah diiktiraf sebagai Perusahaan "Little Giant" Khusus dan Canggih Negara. Pengasas syarikat itu, Dr. He Shaolong, telah dipilih sebagai bakat terkemuka di bawah "Program Sepuluh Ribu Bakat" Wilayah Zhejiang. Produk kami telah memasuki rantaian bekalan teras banyak peneraju industri tersenarai awam, termasuk Leon Microelectronics, Jiangfeng Electronics, HC Semitek dan Zhaochi Co., Ltd.

X. Kelebihan Teras

· Perusahaan "Little Giant" Khusus dan Canggih Negara,kedudukan antara pembekal peringkat pertama dalam industri medan haba epitaksi semikonduktor China.

· Dwi Platform R&D:Pusat R&D Korporat + Pusat Inovasi Bahan Medan Terma Makmal Yongjiang.

· Enam Bahagian Perniagaan dan Enam Kategori Produk Utama,menyediakan liputan komprehensif bagi aplikasi medan haba suhu tinggi semikonduktor.

· Bersepadu SepenuhnyadRantaian Pembuatan:Sistem pembuatan dalaman yang lengkap meliputipenulenan → pemesinan ketepatan → salutan CVD → pemeriksaan,memastikan kawalan proses sepenuhnya.

· Dipercayai oleh Lebih Daripada 30 Pelanggan Industri Semikonduktor,dengan produk yang memasuki rantaian bekalan teras beberapa syarikat semikonduktor tersenarai awam terkemuka.

· OEM/ODM dan Pembuatan Tersuai Disokong,menyediakan penyelesaian fleksibel yang disesuaikan dengan keperluan pelanggan.

· Contoh Pesanan dan SmaPengeluaran ll-Batch Aboleh didapati,membantu pelanggan mengurangkan kos pengesahan dan mempercepatkan pembangunan produk.

· Kawalan Kualiti Komprehensif dan Kebolehkesanan Produk Penuh,memastikan kestabilan produk jangka panjang dan prestasi yang konsisten.

· Rangkaian Logistik Global dan ComSokongan Pra-jualan & Selepas jualan yang prehensive,menyediakan perkhidmatan yang boleh dipercayai untuk pelanggan di seluruh dunia.

XI. Kesimpulan

Didorong oleh inovasi teknologi yang berterusan,VETEK Semikonduktortelah mewujudkan ekosistem perkhidmatan yang lengkap merangkumipenyelidikan dan pembangunan, pembuatan, dan penghantaran global, berpusat di sekitar proses pembuatan semikonduktor kritikal.

daripadabahan ketulenan tinggi kepada komponen semikonduktor ketepatan, dan daripadateknologi salutan termaju untuk menyelesaikan penyelesaian medan terma, syarikat komited untuk menyediakanberprestasi tinggi, boleh dipercayaile, dan mampanbahan utama dan komponen teras untuk globallitar bersepadu, semikonduktor generasi ketiga, LED, fotovoltaik dan pembuatan termajuindustri.

Memandang ke hadapan,VETEK Semikonduktorakan terus berpegang kepada komitmennya terhadapqkualitikecemerlangan dan inovasi teknologi, bekerja rapat dengan pelanggan di seluruh dunia untuk memacu kemajuan bahan dan teknologi semikonduktor generasi akan datang.
