Kesimpulan Teras:Memilih CVD SiC, salutan TaC atau Solid SiC yang betul menentukan tahap zarah dan jangka hayat komponen pada garisan epitaksi/etsa. Artikel ini menyediakan sempadan pemilihan yang jelas mengikut suhu, suasana dan proses, dipadankan dengan penyelesaian penggantian peralatan utama dan metrik utama, untuk membantu anda membuat keputusan pantas dan mengurangkan risiko.

Dalam proses GaN MOCVD, susceptor bersalut SiC berasaskan grafit biasanya boleh beroperasi secara stabil selama beratus-ratus jam pada 1100°C di bawah atmosfera NH₃/H₂; walau bagaimanapun, disebabkan ketidakseragaman medan haba, perbezaan jangka hayat salutan antara kawasan tepi dan tengah mungkin melebihi 50%. Dalam proses pertumbuhan kristal PVT SiC, apabila suhu melebihi 1600°C, salutan SiC mula menjadi sublim dan terurai, memerlukan suis kepada salutan TaC atau larutan SiC Pepejal. Akibat memilih bahan komponen yang salah — paling baik, menggantikan bahan habis pakai setiap 2–3 bulan; paling teruk, sekerap keseluruhan relau wafer disebabkan oleh pencemaran zarah. Artikel ini ditulis oleh pasukan teknikal VeTek Semiconductor (di bawah bimbingan Dr. Xiao), bertujuan untuk mewujudkan rangka kerja keputusan sistematik "model peralatan → keadaan proses → pemilihan komponen → jangkaan seumur hidup" untuk jurutera epitaksi/etsa/PVT, membantu anda memadankan bahan, mengawal zarah dan menilai pembekal dengan cepat.

1. Bagaimana untuk Memilih Salutan SiC, Salutan TaC atau SiC Pepejal Berdasarkan Keadaan Proses?

Kesimpulan Teras:Tentukan sepanjang tiga dimensi "suhu → suasana → jenis proses": utamakan salutan SiC CVD pada ≤1600°C; pilih TaC untuk >2000°C atau atmosfera yang sangat menghakis; utamakan Solid SiC untuk senario etsa dan kebersihan ultra tinggi.

Apabila membuat pemilihan barisan pengeluaran sebenar, jurutera paling kerap bertanya: "Untuk peralatan Aixtron/Veeco saya, menjalankan epitaksi GaN atau SiC, pada suhu berapa dan di bawah suasana apa, salutan manakah yang harus saya gunakan?" Jawapannya tidak rumit, tetapi tiga dimensi perlu dikaitkan bersama.

Tetingkap Suhu Adalah Ambang Pertama

Salutan SiC CVD masih boleh mengekalkan integriti struktur di bawah kira-kira 2000–2100°C. Di luar julat ini, penyejatan yang tidak selaras (penguapan silikon keutamaan) berlaku, yang membawa kepada kekasaran permukaan dan peningkatan zarah. Salutan TaC mempunyai takat lebur setinggi 3880°C dan boleh mengekalkan tekanan wap yang sangat rendah walaupun dalam persekitaran pertumbuhan kristal PVT melebihi 2400°C. SiC pepejal tidak mempunyai masalah antara muka salutan-substrat dan sesuai untuk komponen kebuk goresan tertakluk kepada kejutan haba berulang.

Atmosfera dan Kehakisan Menentukan Kestabilan Kimia Salutan

Dalam persekitaran yang mengandungi gas berasaskan NH₃, H₂ atau klorin, salutan SiC berfungsi dengan baik, tetapi kadar kakisan SiC oleh hidrogen suhu tinggi adalah jauh lebih tinggi daripada TaC. Data eksperimen menunjukkan bahawa kadar kakisan TaC dalam ammonia suhu tinggi adalah kira-kira 1/6 daripada SiC, dan dalam hidrogen ia juga boleh serendah 1/10. Oleh itu, keadaan standard untuk SiC epitaxy atau GaN MOCVD kebanyakannya menggunakan salutan SiC, manakala senario kakisan tinggi atau suhu ultra-tinggi mesti bertukar kepada TaC.

Padanan Jenis Proses dan Fungsi Komponen

• GaN MOCVD / Si epitaxy: Utamakan grafit ketulenan tinggi + suseptor bersalut CVD SiC, gelang prapanas

• Pertumbuhan kristal PVT SiC: Sangat mengesyorkan salutan TaC untuk komponen zon panas grafit

• Goresan plasma (Gelang Fokus, dsb.): Pepejal SiC atau grafit bersalut SiC kedua-duanya mungkin, bergantung pada keperluan zarah dan kos

• Bahagian kritikal ruang sangat sensitif kepada zarah: Utamakan SiC Pepejal tanpa antara muka salutan

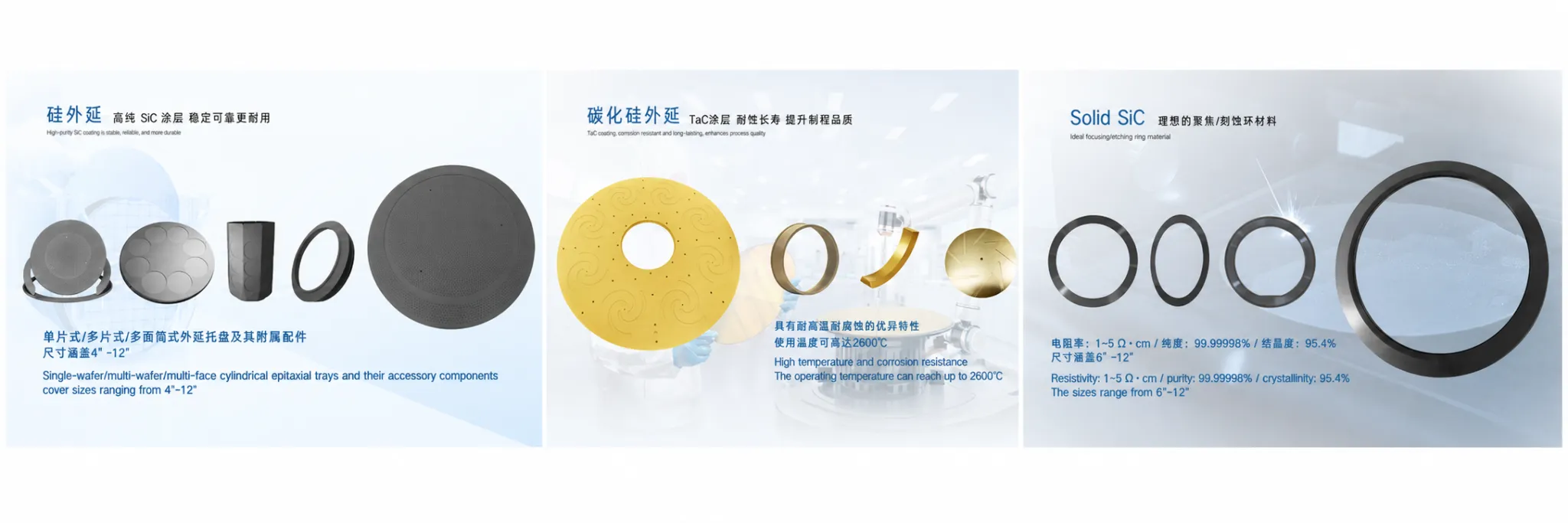

Rajah 1 – Pameran Produk Utama VeTek

2. Keserasian Susceptor Aixtron/Veeco Graphite dan Penyelesaian Penggantian Tersuai

Kesimpulan Teras:VeTek menyokong penyesuaian 1:1 berdasarkan lukisan pelanggan atau alat ganti asal, meliputi platform utama seperti Aixtron G10, Veeco K465i, ASM Epsilon, dll. Produk standard boleh dihantar dengan cepat; bahagian tersuai biasanya mengambil masa 3–6 minggu.

Perkara yang paling dibimbangkan oleh ramai jurutera bukanlah "sama ada ia boleh dibuat," tetapi "sama ada ia boleh stabil seperti bahagian asal, dengan masa utama yang boleh dikawal dan laporan pemeriksaan lengkap tersedia." Salah satu keupayaan teras VeTek ialah penyesuaian penuh mengikut lukisan sambil kekal serasi dengan jenama peralatan utama.

Rujukan Pantas Keserasian Peralatan Utama

Jadual di bawah boleh digunakan secara langsung untuk semakan teknikal dalaman atau penilaian perolehan:

Dalam projek sebenar, kami sering menerima alat ganti asli atau lukisan CMM daripada pelanggan. Pasukan teknikal akan, selepas mengesahkan padanan medan haba dan toleransi dimensi, memberikan pengesyoran tentang ketulenan substrat, ketebalan salutan dan kekasaran permukaan, dan membekalkan sampel untuk pengesahan pada alat pelanggan.

3. Metrik Utama untuk Keseragaman Ketebalan Salutan CVD SiC dan Kawalan Zarah

Kesimpulan Teras:Keseragaman ketebalan dikawal dalam ±5%, ketumpatan hampir dengan nilai teori, dan kekasaran permukaan yang boleh dikawal adalah teras untuk menyekat penumpahan serbuk dan pencemaran zarah. Sasaran ketulenan adalah di bawah 5 ppm, dengan kekotoran logam kritikal dikesan oleh GDMS/ICP-OES.

Isu zarah hampir menjadi mimpi ngeri setiap jurutera epitaksi. Sebaik sahaja salutan mempunyai bintik-bintik nipis tempatan, liang-liang atau retakan mikro, serbuk akan tumpah di bawah kitaran haba berulang dan serangan gas menghakis, secara langsung meningkatkan ketumpatan kecacatan wafer.

Ketebalan dan Keseragaman

Ketebalan salutan CVD SiC biasa ialah 100–200 μm. Melalui parameter proses dan kawalan medan aliran, VeTek menstabilkan keseragaman ketebalan dalam ±5%. Selepas lebih daripada 1000 kitaran kejutan terma (suhu bilik ↔ 1100°C), salutan tidak menunjukkan penyimpangan dan boleh memenuhi keperluan ketat GaN MOCVD bagi kecacatan zarah ≤0.1/cm².

Kesucian dan Pemeriksaan

Ketulenan keseluruhan salutan dan komponen boleh lebih rendah daripada 5 ppm, dengan beberapa produk mencapai 99.99995%. Kami menggunakan ICP-OES dan GDMS untuk analisis logam surih untuk memastikan kekotoran kritikal seperti Fe dan Ni kekal pada tahap yang boleh dikawal, mengelakkan gangguan dengan doping lapisan epitaxial atau kepekatan pembawa.

Ketumpatan dan Keadaan Permukaan

Lapisan polihabluran β-SiC yang dibentuk oleh proses CVD mempunyai ketumpatan yang hampir dengan nilai teori (lebih kurang 3.21 g/cm³) dengan keliangan yang sangat rendah. Kekasaran permukaan (Ra) boleh dilaraskan mengikut keperluan proses pelanggan, memastikan saling kunci mekanikal yang mencukupi sambil mengelakkan menjadi sumber penjanaan zarah.

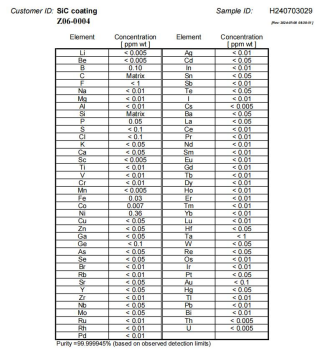

Rajah 2 – Laporan Pemeriksaan GDMS untuk Salutan SiC CVD

4. Kajian Kes: Menyelesaikan Kekuningan Tepi untuk Meningkatkan Hasil Salutan daripada 50% kepada 90%

Kesimpulan Teras:Dengan mengawal kadar pemendapan awal dan medan aliran dengan tepat untuk menghapuskan tekanan mikro, VeTek meningkatkan hasil salutan susceptor grafit MOCVD pelanggan daripada kira-kira 50% kepada 90%, dan memanjangkan hayat perkhidmatan dengan ketara.

Ini adalah kisah sebenar yang berlaku di barisan pengeluaran. Pelanggan melaporkan kelebihan kekuningan dan kecenderungan untuk mengelupas pada sesetengah suseptor grafit, menyebabkan hasil salutan keseluruhan kumpulan berlegar sekitar 50% untuk masa yang lama, dengan kos penyelenggaraan talian yang tinggi dan risiko wafer.

Selepas pasukan teknikal yang diketuai oleh Dr. Xiao campur tangan, dua arah difokuskan: pertama, kadar pemendapan pada peringkat awal terlalu cepat, menyebabkan pengumpulan tekanan dalaman dalam salutan; kedua, perbezaan medan aliran antara kawasan pinggir dan tengah membawa kepada ketebalan berlebihan atau kurang tebal setempat. Dengan mengoptimumkan nisbah MTS/H₂, profil suhu pemendapan dan reka bentuk medan aliran lekapan, tekanan mikro dilepaskan dengan berkesan. Akhirnya, hasil salutan kumpulan itu dan pengeluaran seterusnya stabil melebihi 90%, kitaran penggantian pelanggan jelas dilanjutkan, dan aduan zarah menurun dengan ketara.

Kes ini menunjukkan: "mampu melapisi" hanyalah titik permulaan; "menyalut secara stabil, tahan lama dan mengawal zarah" ialah nilai sebenar jurutera mengambil berat. Data bercakap lebih kuat daripada sebarang promosi.

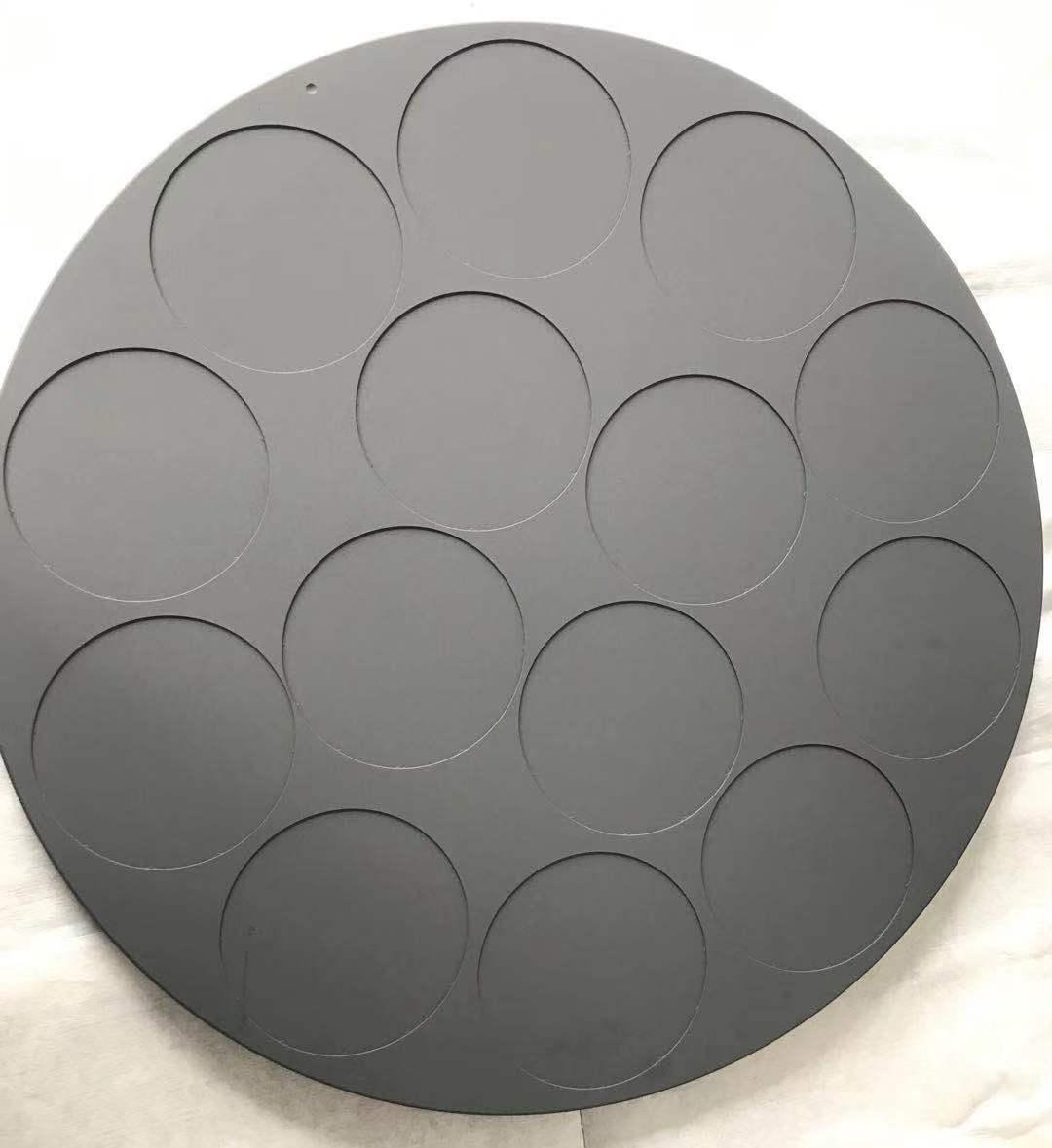

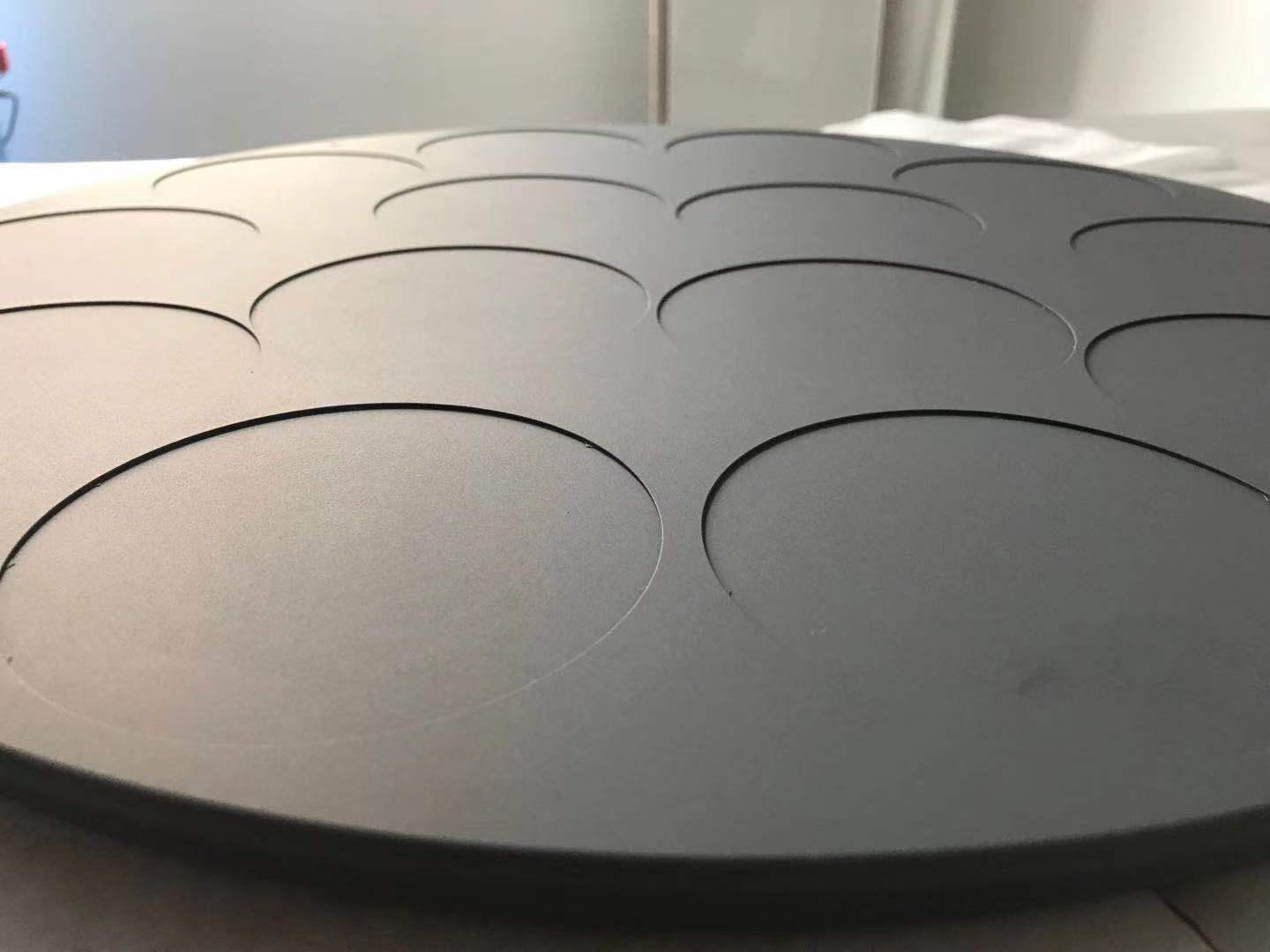

Rajah 3 – Suseptor Grafit Bersalut Silikon Karbida CVD Ketulenan Tinggi dengan Warna Permukaan Seragam dan Tiada Kecacatan

5. Perbezaan Antara SiC Pepejal dan Bahagian Grafit Bersalut dan Senario Berkenaan

Kesimpulan Teras:Bahagian grafit bersalut mempunyai kos yang lebih rendah dan tindak balas haba yang lebih cepat, sesuai untuk kebanyakan suseptor epitaksi; SiC pepejal tidak mempunyai risiko antara muka dan rintangan plasma yang lebih kuat, sesuai untuk komponen etsa berkeperluan tinggi dan senario hayat ultra panjang.

Banyak mesyuarat pemilihan bergelut dengan: patutkah kita menggunakan grafit bersalut atau pergi terus ke Solid SiC? Kedua-duanya bukan semata-mata mengenai "yang lebih baik," tetapi pertukaran antara senario aplikasi dan jumlah kos pemilikan (TCO).

Kelebihan bahagian grafit bersalut:Kekonduksian haba substrat yang tinggi, pemanasan cepat, kos yang boleh dikawal; salutan menyediakan penghalang kimia dan penindasan zarah. Sesuai untuk susceptors epitaksi GaN/SiC bersaiz besar yang memerlukan keseragaman haba yang tinggi.

Kelebihan SiC Pepejal:β-SiC monolitik tanpa antara muka salutan-substrat, tiada risiko delaminasi; ketulenan boleh mencapai 5N–7N, rintangan yang luar biasa terhadap hakisan plasma, sesuai untuk bahagian goresan kritikal seperti cincin fokus dan kepala pancuran mandian, dengan jangka hayat sehingga 2000+ jam.

6. Pengurusan Kitaran Hayat Penuh Komponen dan Nilai Pembersihan & Penjanaan Semula

Kesimpulan Teras:Daripada pemantauan pemasangan dan amaran anomali kepada pembersihan & penjanaan semula profesional, membentuk pengurusan gelung tertutup boleh mengurangkan TCO dengan ketara dan mengurangkan kekerapan perolehan bahagian baharu. VeTek menyediakan perkhidmatan pembersihan khusus untuk Aixtron/Veeco dan peralatan lain.

Banyak kilang menganggap bahagian bersalut sebagai bahan habis "guna dan buang". Pada hakikatnya, selepas pembersihan dan penjanaan semula profesional, sebahagian besar komponen boleh dipulihkan kepada paras zarah dan prestasi terma hampir dengan bahagian baharu, terutamanya susceptor dan gelang prapanas untuk platform Aixtron dan Veeco.

Adalah disyorkan untuk mewujudkan log kitaran hayat yang mudah: rekod masa pemasangan, waktu operasi kumulatif, keadaan permukaan selepas setiap pembersihan, dan keputusan ujian zarah. Hanya apabila salutan menunjukkan kekuningan yang jelas, penyingkiran tempatan, atau lebihan zarah yang berterusan, barulah keputusan penggantian dicetuskan, dan bukannya dihapuskan lebih awal berdasarkan perasaan.

Rajah 4 – Perkhidmatan Pembersihan Bahagian Grafit Salutan CVD SiC

7. Mata Penilaian Pembekal dan Keupayaan Perkhidmatan VeTek

Kesimpulan Teras:Fokus pada sistem ISO9001, laporan pemeriksaan lengkap (GDMS/ICP-OES), sokongan sampel, kebolehpercayaan masa utama dan keupayaan komunikasi teknikal bahasa Inggeris. VeTek mempunyai sokongan 24/7 dan pengalaman perkhidmatan pelanggan di luar negara.

Bagi pelanggan antarabangsa atau kilang dengan syarat kelayakan pembekal yang ketat, perkara berikut amat kritikal:

• Sistem kualiti: ISO9001, proses dikawal dan boleh dikesan.

• Keupayaan pemeriksaan: Menyediakan laporan analisis bahan yang lengkap untuk salutan dan substrat.

• Sampel dan masa utama: Menyokong penilaian sampel; produk standard dihantar dengan cepat, bahagian tersuai biasanya 3-6 minggu, pesanan segera boleh dipercepatkan selepas rundingan.

• Komunikasi teknikal: Kedua-dua pasukan jualan dan kejuruteraan boleh berkomunikasi dengan lancar dalam bahasa Inggeris, mengurangkan kos komunikasi untuk pelanggan luar negara.

• Maklum balas selepas jualan: Sediakan sokongan teknikal dan bantuan analisis kegagalan apabila salutan atau komponen menunjukkan anomali.

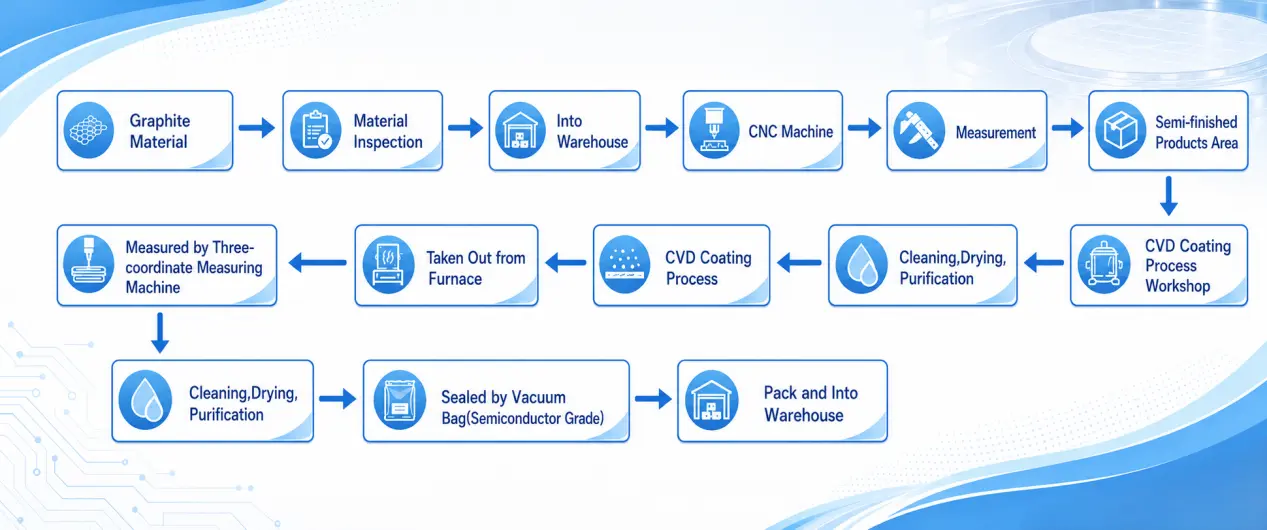

Rajah 5 – Proses Penuh Pesanan Produk VeTek

8. Soalan Lazim

(1). Adakah produk menyokong penyesuaian penuh berdasarkan lukisan? Peralatan utama yang manakah boleh dipadankan?

ya. Boleh menyesuaikan susceptor, cincin prapanas, cincin lencongan, halfmoon, cincin fokus, dll., serasi dengan platform seperti Aixtron G10, Veeco, ASM, AMEC, TEL.

(2). Bagaimanakah kesucian terjamin? Pada tahap manakah kekotoran logam dikawal?

Ketulenan salutan dan komponen boleh lebih rendah daripada 5 ppm, ada yang mencapai 99.99995%. ICP-OES, GDMS dan peralatan lain digunakan untuk analisis surih, dengan laporan lengkap disediakan.

(3). Bagaimana pula dengan keseragaman ketebalan dan hayat perkhidmatan salutan CVD SiC/TaC?

Keseragaman ketebalan biasanya dikawal dalam ±5%, ketebalan 100–200 μm. Di bawah tetingkap proses yang sesuai, jangka hayat susceptor GaN MOCVD boleh mencapai julat 500–1000 jam; senario suhu ultra tinggi memerlukan penukaran kepada TaC atau Solid SiC.

(4). Adakah ujian sampel disokong? Apakah masa utama biasa untuk pesanan pukal?

Penilaian sampel disokong. Produk standard boleh dihantar dengan cepat; bahagian tersuai biasanya mengambil masa 3–6 minggu, bergantung pada kerumitan reka bentuk dan kelantangan. Pesanan segera boleh dipercepatkan selepas rundingan.

(5). Apakah pensijilan sistem kualiti yang tersedia? Bolehkah laporan pemeriksaan dan sokongan selepas jualan disediakan?

Sistem pengurusan kualiti ISO9001 disediakan. Laporan analisis bahan dan salutan boleh disediakan, bersama-sama dengan sokongan teknikal dalam talian 24/7. Komunikasi bahasa Inggeris untuk pelanggan luar negara adalah lancar.

9. Ringkasan dan Langkah Seterusnya

Pemilihan bukan tentang "memilih yang paling mahal" atau "memilih yang paling tebal", tetapi tentang "mencari penyelesaian dengan keseimbangan prestasi dan kos terbaik di bawah peralatan, tetingkap proses dan belanjawan zarah anda." Kami berharap buku panduan ini membantu anda mewujudkan rangka kerja keputusan dengan cepat: mula-mula lihat suhu dan atmosfera, kemudian padankan salutan atau Solid SiC, dan akhirnya sahkan prestasi hayat dan zarah dengan data.

Jika anda menilai penyelesaian penggantian untuk susceptor, gelang panaskan atau komponen zon panas pada Aixtron, Veeco atau platform lain, anda dialu-alukan untuk menghubungi terus pasukan teknikal VeTek. Kami boleh menyediakan cadangan penyesuaian, sokongan sampel dan laporan pemeriksaan lengkap berdasarkan lukisan anda atau alat ganti sedia ada. Dr. Xiao dan pasukan kejuruteraan bersedia untuk membincangkan pengoptimuman medan haba atau keperluan pembangunan struktur khas dengan anda pada bila-bila masa.

Untuk butiran produk dan maklumat lanjut teknikal, silahubungi kami.

Rujukan Utama dan Sumber Data

1. Data kejuruteraan dalaman VeTek Semiconductor — Jangka hayat susceptor grafit bersalut SiC selama 500–1000 jam di bawah proses GaN MOCVD, hasil salutan bertambah baik daripada 50% kepada 90% selepas menyelesaikan kekuningan tepi, dan kes praktikal yang lain [1].

2. T/CASME 2000-2025 Spesifikasi Teknikal untuk Suseptor Grafit Bersalut Silikon Karbida untuk Epitaksi Semikonduktor — Menentukan keperluan teknikal untuk susseptor grafit bersalut SiC yang disediakan oleh proses CVD pada substrat grafit isostatik ketulenan tinggi, terpakai kepada produk epitaksi semikonduktor.

3. T/CASME 2085-2025 Spesifikasi Teknikal untuk Produk Bersalut Tantalum Carbide untuk Pertumbuhan Kristal Silikon Karbida — Spesifikasi teknikal untuk produk grafit bersalut TaC dalam senario pertumbuhan kristal SiC.

4. Nakamura et al., "Salutan tantalum karbida tersinter pada substrat grafit: Salutan pelindung yang sangat boleh dipercayai untuk pertumbuhan pukal dan epitaxial," Gunaan Physics Letters, Vol. 106, 082108, 2015. — Mengesahkan bahawa salutan TaC boleh melindungi substrat grafit dengan berkesan di bawah suhu tinggi (>2000°C) dan atmosfera yang sangat menghakis, membentuk sempadan prestasi yang jelas dengan salutan SiC.

5. Wang et al., "Kesan lapisan penimbal berkarbonat pada pertumbuhan SiC pada Si," Journal of Crystal Growth, Vol. 199, ms. 564–567, 1999. — Membincangkan kesan lapisan penimbal dan kawalan morfologi permukaan dalam proses pertumbuhan SiC CVD, diindeks oleh Scopus dan Web of Science.

Nota: Data sepanjang hayat dan prestasi dalam teks ialah nilai rujukan biasa. Prestasi sebenar dipengaruhi oleh keadaan proses tertentu, status peralatan dan tahap penyelenggaraan. Sila sahkan dengan ukuran sebenar.

Pengarang:Pasukan Kejuruteraan Teknikal Semikonduktor VeTek (dilengkapkan di bawah bimbingan Dr. Xiao)
