Cincin Fokus SiC Pepejal
  • Cincin Fokus SiC PepejalCincin Fokus SiC Pepejal

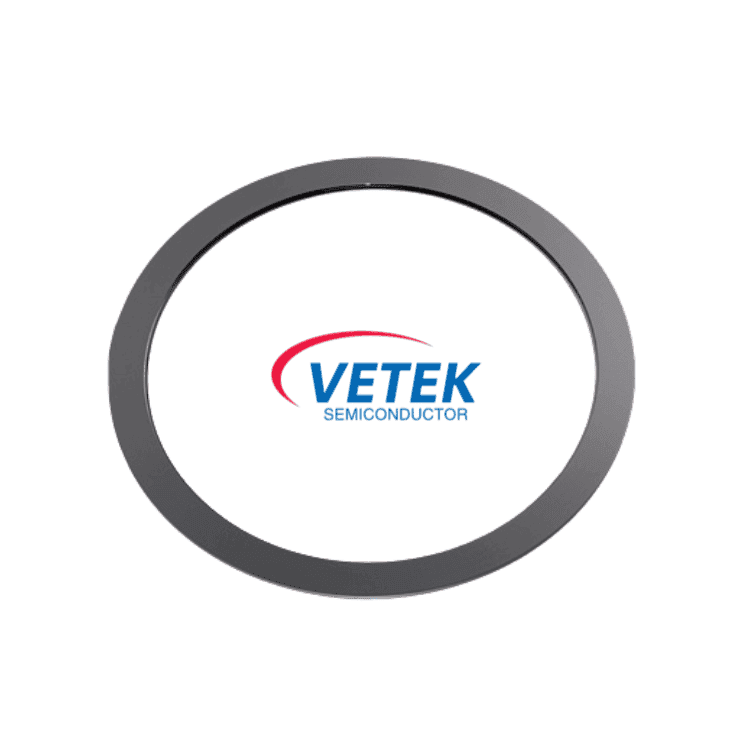

Cincin Fokus SiC Pepejal

Direka bentuk untuk mengelilingi zon penjejakan wafer, Cincin Fokus SiC Pepejal memastikan pengedaran plasma linear dan profil goresan tepi-ke-tengah yang tepat. Komponen β-SiC premium ini dibina oleh Vetek Semiconductor (Wuyi Tianyao New Material Technology Co., LTD) menggunakan teknologi Pemendapan Wap Kimia (CVD) proprietari. Dengan mengewapkan bahan mentah menjadi matriks padat tanpa pengikat, Vetek menghapuskan jurang mikro berliang yang biasa terdapat pada bahan lama. Berbanding dengan perisai kuarza atau silikon standard, komponen CVD SiC kami lebih baik berbanding gas halogen menghakis, melindungi wafer dalam logik sub-7nm dalam dan pembuatan cip memori padat. Mengharapkan pertanyaan lanjut anda.

1. Ciri-ciri Produk


● Ketulenan (GDMS Disahkan): > 99.99995% (Sehingga 6N-7N) | Memastikan ruang bebas daripada risiko logam surih.

● Kepejalan Struktur: ≥3.21  g/cm3 | Mencapai ketumpatan teori; tidak meninggalkan lompang untuk keluar gas atau zarah mikro untuk disembunyikan.

● Peraturan Terma: 200 - 300W/m·K | Menyebarkan haba dengan cepat untuk memastikan suhu rim wafer sekata dengan sempurna.

● Julat Elektrik: 0.01 - 10 Ωcm | Kerintangan boleh suai untuk menstabilkan sarung plasma dan memperhalusi sambungan RF. Ketegaran Permukaan: ≥2500 HV | Menahan haus yang melelas semasa kitaran kering-goresan berterusan.

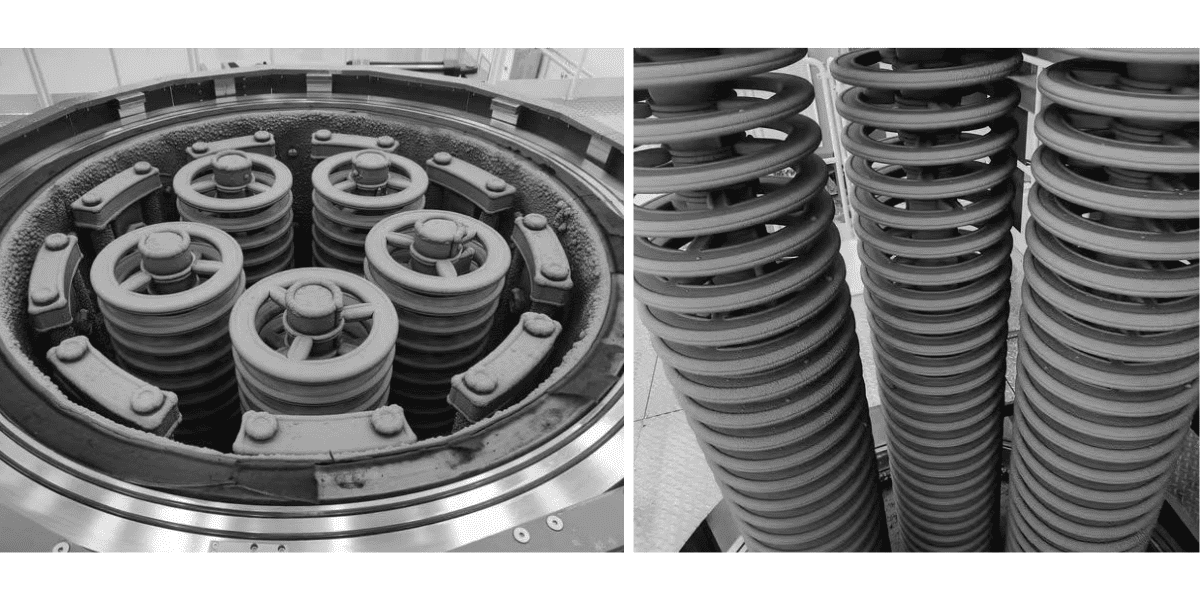

Solid SiC focus ring Manufacturing Processing



2. Aplikasil


● Etsa plasma proses lanjutan

● Proses pemendapan filem nipis (PECVD/ALD)

● Cincin goresan SiC pepejal ialah bahan guna guna utama dalam pembuatan cip termaju, digunakan untuk memastikan keseragaman proses tepi wafer, meningkatkan hasil dan memanjangkan hayat komponen dalam proses etsa dan pemendapan plasma.


3. Menyelesaikan Kerentanan Fab


● Isu: Masa Terbiar yang Mahal daripada Hakisan Bahagian Cepat

Pembaikan:  Struktur CVD yang ditanam Vetek menunjukkan kadar hakisan 10 hingga 20 kali lebih perlahan daripada kuarza dan 3 hingga 5 kali lebih perlahan daripada silikon pukal. Fab mendapat jangka pengeluaran yang lebih lama dan jauh lebih sedikit lubang ruang kecemasan.

● Isu: Runtuh Hasil Tepi ("Kesan Tepi")

Penyelesaian: Kehausan yang perlahan dan boleh diramal merentasi muka cincin menghentikan sarung plasma daripada senget dari semasa ke semasa. Ini mengekalkan had Dimensi Kritikal (CD) yang ketat tepat pada perimeter wafer.

● Isu: Pancang Kecacatan daripada Penumpahan Bahagian Tersinter

Penyelesaian: Sintesis fasa gas kami meninggalkan sifar pengikat sempadan butiran atau pengisi logam. Tanpa titik lemah ini, cincin tidak akan mengelupas atau menyebabkan kecacatan penutup mikro pada permukaan wafer.


4. Sokongan Kejuruteraan Disesuaikan


● Penyepaduan Drop-In Alat: Dimesin tersuai untuk memadankan spesifikasi jarak ketat jenama etsa global seperti Lam, AMAT dan TEL.

● Padanan Kerintangan: Kami menala profil elektrik setiap kelompok agar sesuai dengan parameter resipi khusus anda dengan sempurna.

● Kemasan Lanjutan: Menggunakan Perancangan Mekanikal Kimia (CMP) ultra-bersih untuk melicinkan permukaan kasar, mengurangkan kiraan zarah semasa perasa alat awal.

● Faktor Bentuk Rumit: Kami memegang toleransi yang ketat (±0.01mm) pada gelang tepi berbilang langkah yang rumit dan tetapan gelang saling mengunci.

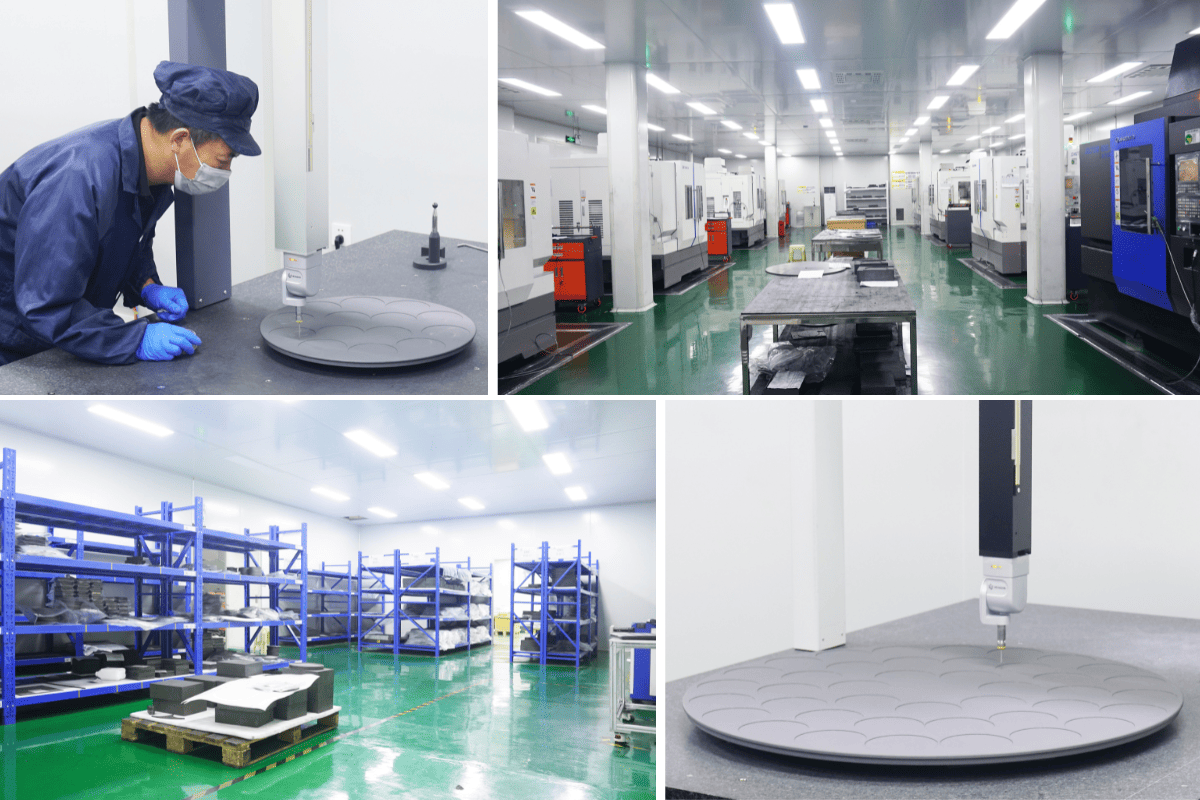

Gudang Semikonduktor Vetek:

Veteksemicon Warehouse
Teg Panas: Cincin Fokus SiC Pepejal
