Dalam penyediaan substrat karbida silikon berkualiti tinggi dan tinggi, teras memerlukan kawalan tepat suhu pengeluaran oleh bahan medan terma yang baik. Pada masa ini, kit crucible medan haba yang digunakan terutamanya adalah komponen struktur grafit yang tinggi, yang fungsinya adalah untuk memanaskan serbuk karbon cair dan serbuk silikon serta mengekalkan haba. Bahan grafit mempunyai ciri-ciri kekuatan spesifik yang tinggi dan modulus tertentu, rintangan kejutan terma yang baik dan rintangan kakisan, dan lain-lain. Walau bagaimanapun, mereka mempunyai kelemahan seperti pengoksidaan mudah dalam persekitaran yang kaya dengan oksigen suhu tinggi, rintangan ammonia yang lemah dan rintangan calar yang lemah. Dalam pertumbuhan kristal tunggal karbida silikon dan pengeluaran wafer epitaxial silikon karbida, mereka sukar untuk memenuhi keperluan penggunaan yang semakin ketat untuk bahan grafit, yang secara serius menyekat pembangunan dan aplikasi praktikal mereka. Oleh itu, lapisan suhu tinggi sepertiTantalum Carbidemula bangkit.
Seramik TAC mempunyai titik lebur setinggi 3880 ℃, yang menampilkan kekerasan yang tinggi (kekerasan Mohs 9-10), kekonduksian terma yang agak besar (22W · m-1 · k-1), kekuatan lentur yang besar (340-400 MPa) Mereka juga mempamerkan kestabilan kimia terma yang sangat baik dan sifat fizikal yang luar biasa. Lapisan TAC mempunyai keserasian kimia dan mekanikal yang sangat baik dengan grafit dan komposit C/C. Oleh itu, ia digunakan secara meluas dalam perlindungan haba aeroangkasa, pertumbuhan kristal tunggal, elektronik tenaga, dan peranti perubatan, antara bidang lain.

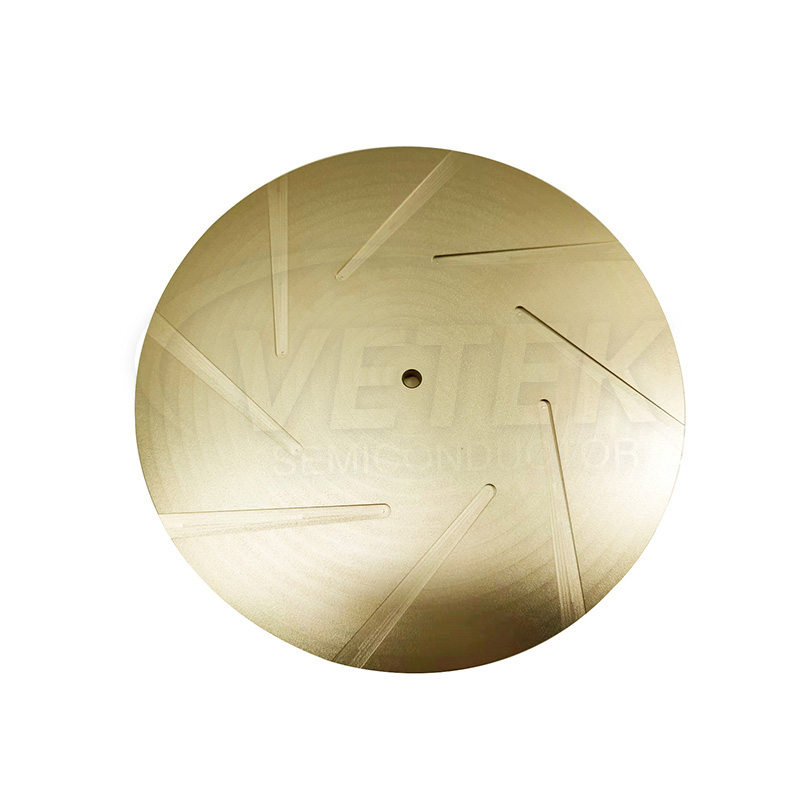

Grafit bersalut TAC mempunyai rintangan kakisan kimia yang lebih baik daripada grafit kosong atauSic bersalutgrafit. Ia boleh digunakan pada suhu tinggi 2600 ° C dan tidak bertindak balas dengan banyak elemen logam. Ia adalah salutan terbaik dalam senario pertumbuhan kristal tunggal dan pemotongan wafer semikonduktor generasi ketiga, dan dapat meningkatkan kawalan suhu dan kekotoran dalam proses. Sediakan wafer karbida silikon berkualiti tinggi dan wafer epitaxial yang berkaitan. Ia amat sesuai untuk tumbuh kristal tunggal GAN atau ALN pada peralatan MOCVD dan kristal tunggal SIC pada peralatan PVT, dan kualiti kristal tunggal berkembang telah meningkat dengan ketara.
