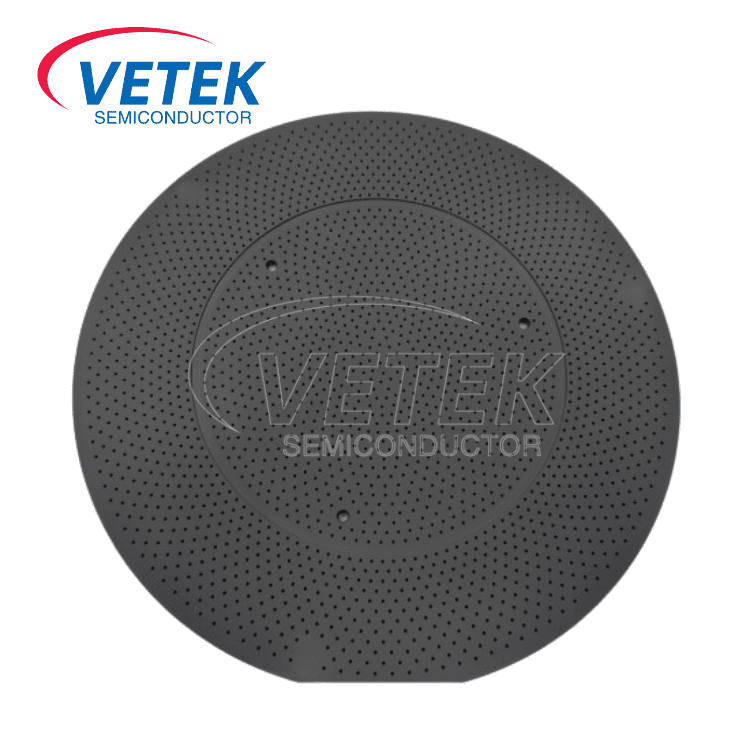

CVD SIC Coated Wafer Susceptor

Dalam pembuatan semikonduktor, epitaxy adalah langkah kritikal dalam pengeluaran cip, dan pemotong wafer, sebagai komponen utama peralatan epitaxial, secara langsung memberi kesan kepada keseragaman, kadar kecacatan, dan kecekapan pertumbuhan lapisan epitaxial. Untuk menangani permintaan industri yang semakin meningkat untuk bahan-bahan kebolehgunaan tinggi, Veteksemicon memperkenalkan pemalsuan wafer yang bersalut CVD SIC, yang memaparkan kesucian ultra tinggi (≤100ppb, ICP-E10 yang disahkan) dan keserasian saiz penuh (6 ", 12")

Ⅰ. Kelebihan teras

1. Kesucian utama industri

Lapisan silikon karbida (sic), yang didepositkan melalui pemendapan wap kimia (CVD), mencapai tahap kekotoran ≤100ppb (standard E10) seperti yang disahkan oleh ICP-MS (spektrometri massa plasma yang ditambah secara induktif). Kesucian ultra tinggi ini meminimumkan risiko pencemaran semasa pertumbuhan epitaxial, memastikan kualiti kristal yang unggul untuk aplikasi kritikal seperti gallium nitride (GAN) dan silikon karbida (SIC) pembuatan semikonduktor lebar lebar.

2. Rintangan suhu tinggi & ketahanan kimia yang luar biasa

Salutan CVD SIC menyampaikan kestabilan fizikal dan kimia yang luar biasa:

Ketahanan suhu tinggi: Operasi yang stabil sehingga 1600 ° C tanpa penghapusan atau ubah bentuk;

Rintangan kakisan: menahan gas proses epitaxial yang agresif (mis., HCl, H₂), memanjangkan hayat perkhidmatan;

Tekanan terma yang rendah: Memadankan pekali pengembangan haba sic wafer, mengurangkan risiko warpage.

3. Keserasian bersaiz penuh untuk barisan pengeluaran arus perdana

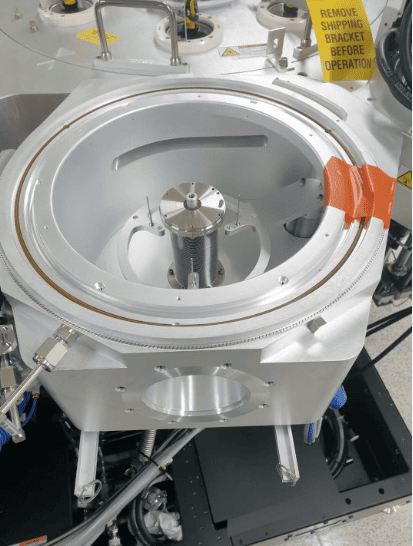

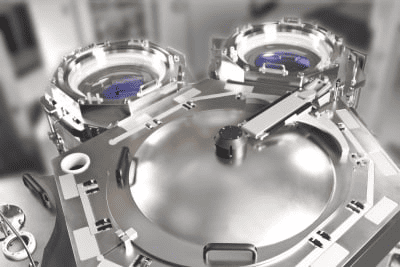

Tersedia dalam konfigurasi 6 inci, 8 inci, dan 12 inci, Susceptor menyokong pelbagai aplikasi, termasuk semikonduktor generasi ketiga, peranti kuasa, dan cip RF. Permukaan kejuruteraan ketepatannya memastikan integrasi lancar dengan AMTA dan reaktor epitaxial arus perdana, yang membolehkan peningkatan barisan pengeluaran pesat.

4. Terobosan pengeluaran setempat

Memanfaatkan CVD proprietari dan teknologi pasca pemprosesan, kami telah melanggar monopoli luar negara terhadap pemotong bersalut SIC yang tinggi, yang menawarkan pelanggan domestik dan global sebagai alternatif yang efektif, cepat, dan disokong tempatan.

Ⅱ. Kecemerlangan Teknikal

● Proses CVD Precision: Parameter pemendapan yang dioptimumkan (suhu, aliran gas) memastikan lapisan yang padat, bebas liang dengan ketebalan seragam (sisihan ≤3%), menghapuskan pencemaran zarah;

● Pembuatan bilik bersih: Keseluruhan proses pengeluaran, dari penyediaan substrat ke salutan, dijalankan di kelas 100 bersih, memenuhi piawaian kebersihan semikonduktor;

● Penyesuaian: Ketebalan salutan yang disesuaikan, kekasaran permukaan (RA ≤0.5μm), dan rawatan penuaan pra-bersalut untuk mempercepat pentauliahan peralatan.

Ⅲ. Aplikasi & faedah pelanggan

● Epitaxy semikonduktor generasi ketiga: Ideal untuk pertumbuhan MOCVD/MBE SIC dan GAN, meningkatkan voltan kerosakan peranti dan kecekapan penukaran;

● Epitaxy berasaskan silikon: Meningkatkan keseragaman lapisan untuk IGBT voltan tinggi, sensor, dan peranti silikon lain;

● Nilai dihantar:

Mengurangkan kecacatan epitaxial, meningkatkan hasil cip;

Menurunkan kekerapan penyelenggaraan dan jumlah kos pemilikan;

Mempercepat kebebasan rantaian bekalan untuk peralatan dan bahan semikonduktor.

Sebagai perintis dalam pemalsuan wafer yang bersalut CVD tinggi di China, kami komited untuk memajukan pembuatan semikonduktor melalui teknologi canggih. Penyelesaian kami memastikan prestasi yang boleh dipercayai untuk kedua -dua barisan pengeluaran baru dan peralatan warisan, memperkasakan proses epitaxial dengan kualiti dan kecekapan yang tidak dapat ditandingi.

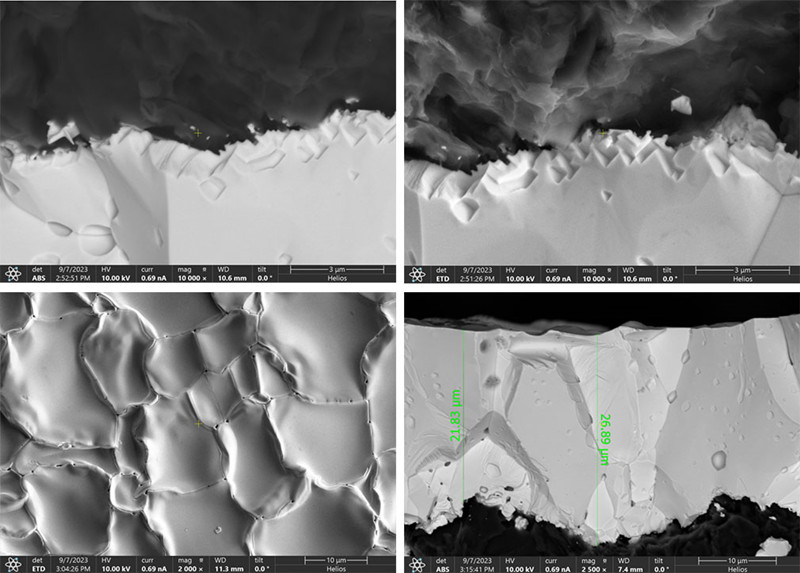

Sifat fizikal asas salutan CVD sic
