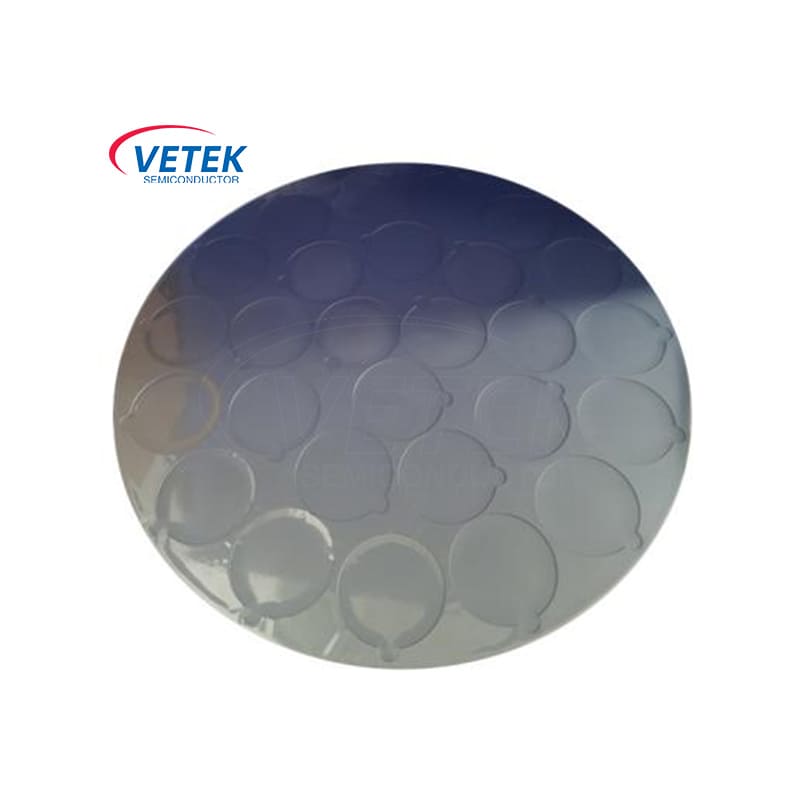

Sic bersalut e-chuck
  • Sic bersalut e-chuckSic bersalut e-chuck

Sic bersalut e-chuck

Vetek Semiconductor adalah pengeluar dan pembekal terkemuka SIC E-Chucks di China. SIC Coated E-Chuck direka khas untuk proses etsa wafer GAN, dengan prestasi yang sangat baik dan hayat perkhidmatan yang panjang, untuk memberikan sokongan semua pusingan untuk pembuatan semikonduktor anda. Keupayaan pemprosesan yang kuat kami membolehkan kami memberi anda SIC Seramic Susceptor yang anda mahukan. Nantikan pertanyaan anda.

Sebagai Gallium Nitride (GAN) menjadi bahan teras semikonduktor generasi ketiga, aplikasinya dalam bidang frekuensi tinggi, kuasa tinggi dan optoelektronik terus berkembang, seperti stesen asas komunikasi 5G, modul kuasa dan peranti LED. Walau bagaimanapun, dalam pembuatan semikonduktor, terutamanya dalam proses etsa, wafer perlu tertakluk kepada suhu tinggi, persekitaran kakisan kimia yang tinggi dan keperluan proses ketepatan yang sangat tinggi, yang mengemukakan piawaian teknikal yang sangat tinggi untuk alat galas wafer.


Palet seramik SIC Vetek Semiconductor direka untuk etsa GaN wafer dan menawarkan kesucian yang tinggi, haba yang sangat baik dan rintangan kimia untuk menyokong proses pembuatan anda. Ia sesuai untuk proses etsa plasma (ICP/RIE) dan merupakan pilihan yang ideal dalam peralatan pembuatan semikonduktor moden.


Kekuatan teras

1. Bahan seramik sic tinggi

Kestabilan kimia: Kesucian bahan lebih daripada 99.5%, dan tidak ada pencemaran kepada wafer GAN.

Kekerasan yang tinggi dan rintangan haus: Kekerasan dekat dengan berlian, dapat menahan penggunaan frekuensi tinggi, perubahan yang tidak kelihatan dan calar.

2. Prestasi terma yang sangat baik

Kekonduksian terma yang tinggi, pekali pengembangan haba yang dipadankan dengan GAN (CTE): mengurangkan risiko retak wafer dalam proses etsa.

3. Rintangan kakisan kimia super

Ia boleh berfungsi dalam kepekatan tinggi fluorida, klorida dan persekitaran gas lain yang menghakis untuk masa yang lama.

4. Reka bentuk dan pemesinan ketepatan

Kekasaran permukaan dan kebosanan memastikan penempatan wafer yang lancar dan keseragaman etsa untuk memenuhi keperluan proses ketepatan yang tinggi.

Dimensi, alur, lubang tetap dan struktur lain boleh disesuaikan mengikut keperluan pelanggan.


Bidang permohonan e-chuck bersalut SIC

● Etching Plasma (ICP/RIE)

Ia menyediakan penetapan wafer dan sokongan dalam persekitaran kakisan kimia yang tinggi dan tinggi, sesuai untuk proses etsa GaN, SIC dan bahan -bahan lain.

● Pemindahan dan penyimpanan wafer

Menyediakan platform yang sangat rata dan bebas pencemaran untuk melindungi keselamatan wafer dalam proses pembuatan.


Perkhidmatan yang disesuaikan

Ia semikonduktormenawarkan perkhidmatan tersuai untuk memenuhi keperluan proses khusus anda:

● Penyesuaian saiz: Saiz palet boleh disesuaikan mengikut saiz wafer (Ø4 ~ 12 inci).

● Pengoptimuman struktur: Sokongan alur, lubang kedudukan, titik tetap dan penyesuaian struktur lain.


Ia semikonduktorKedai produk e-chuck bersalut:

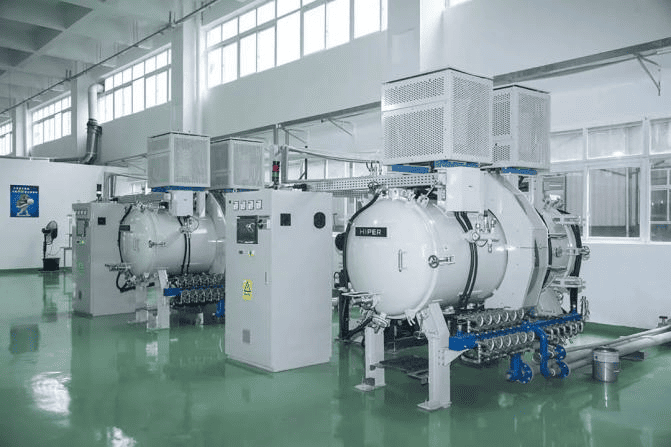

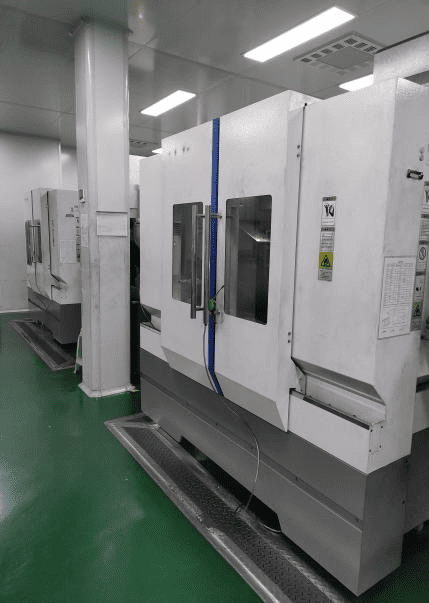

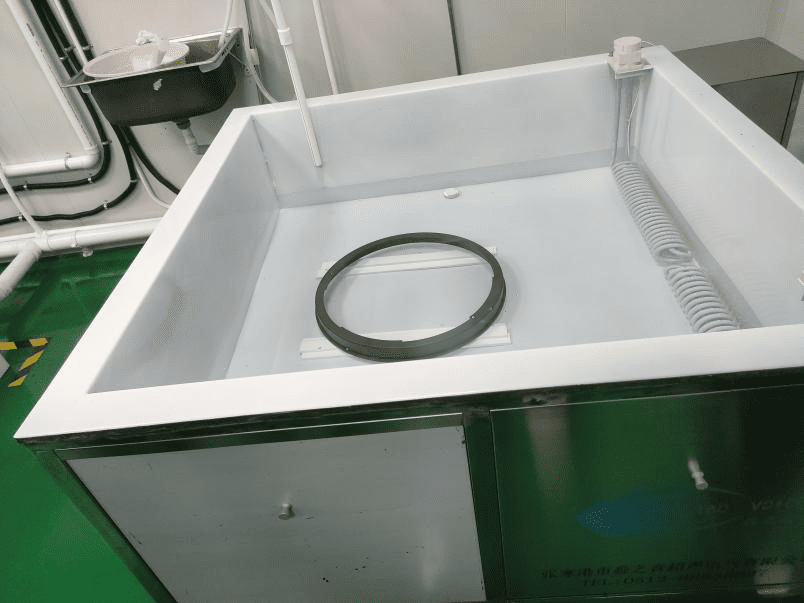

SiC coated E-ChuckEtching process equipmentCVD SiC Focus RingSemiconductor process Equipment
