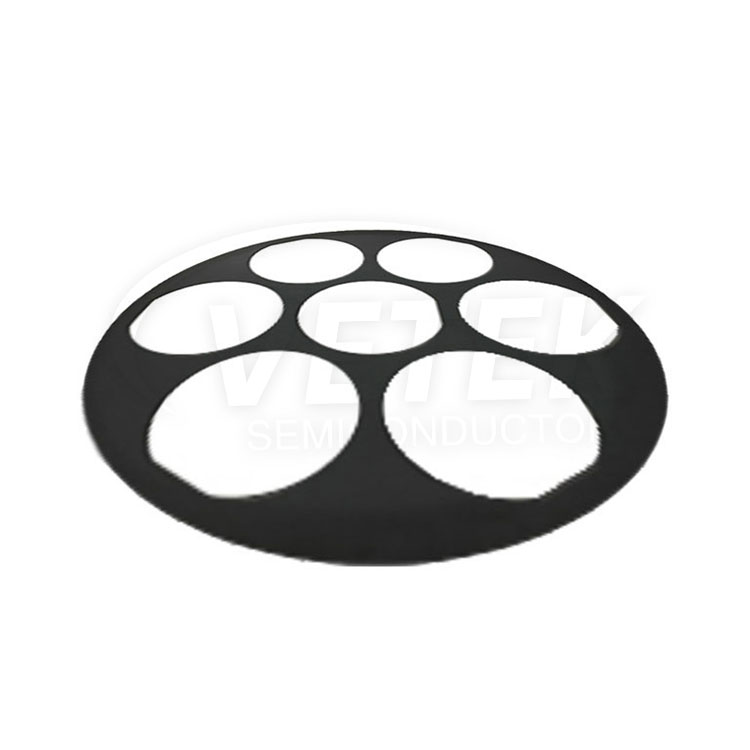

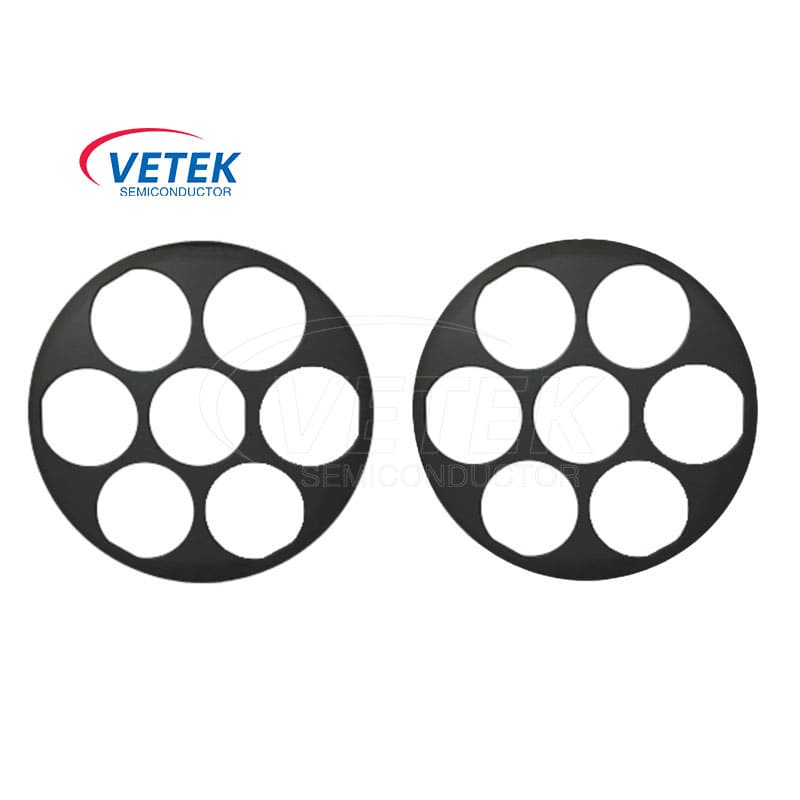

Plat pembawa pss etching untuk semikonduktor

● Reka bentuk ketepatan: Plat pembawa direkayasa dengan dimensi yang tepat dan kebosanan permukaan untuk memastikan etsa seragam dan konsisten merentasi wafer semikonduktor. Ia menyediakan platform yang stabil dan terkawal untuk wafer, yang membolehkan hasil etsa yang tepat dan boleh dipercayai.

● Rintangan plasma: Plat pembawa mempamerkan rintangan yang sangat baik terhadap plasma yang digunakan dalam proses etsa. Ia tetap tidak terjejas oleh gas reaktif dan plasma bertenaga tinggi, memastikan hayat perkhidmatan yang berpanjangan dan prestasi yang konsisten.

● Kekonduksian terma: Plat pembawa mempunyai kekonduksian terma yang tinggi untuk menghilangkan haba yang berkesan semasa proses etsa. Ini membantu mengekalkan kawalan suhu yang optimum dan menghalang terlalu panas dari wafer semikonduktor.

● Keserasian: Plat pembawa PSS Etching direka untuk bersesuaian dengan pelbagai saiz wafer semikonduktor yang biasa digunakan dalam industri, memastikan fleksibiliti dan kemudahan penggunaan merentasi proses pembuatan yang berbeza.
