Penyelesaian Pin Pengangkat Berongga VETEK-AMAT: Substrat Grafit Ketulenan Tinggi dengan Salutan SiC CVD

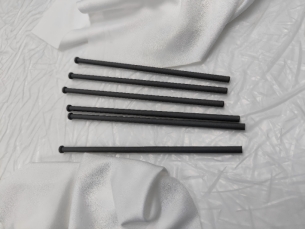

Rajah 1: AMAT 0200-03201 Produk fizikal Hollow Lift Pin (untuk sistem epitaksi silikon 300 mm)

Dalam proses pemindahan wafer semikonduktor, pin lif berongga (Wafer Lift Pin) menjalankan tugas kritikal untuk menyokong dan memindahkan wafer. Dalam persekitaran proses suhu tinggi seperti MOCVD dan pertumbuhan epitaxial, pin angkat mesti serentak memenuhi pelbagai keperluan termasuk ketulenan tinggi, rintangan kakisan, rintangan kejutan haba dan pencemaran zarah yang rendah.

Pada masa ini, pin angkat arus perdana di pasaran menggunakan substrat grafit + penyelesaian salutan CVD SiC. Walau bagaimanapun, teknologi salutan sebahagian besar pembekal hanya boleh meliputi permukaan luar—untuk struktur berongga,dinding dalam adalah benar-benar "tanah tanpa manusia teknikal".

I. Tiga Cabaran Teras Yang Dihadapi oleh Salutan Dinding Dalam

1. Keseragaman Pemendapan Tidak Terkawal

Struktur berongga mempunyai nisbah aspek yang besar. Gas reaktan CVD bergelut untuk meresap secara seragam jauh ke dalam lubang dalaman, menyebabkan ketebalan salutan dinding dalam berkurangan dalam kecerunan dari pelabuhan ke pedalaman dalam, dengan kawasan tempatan malah menunjukkan kawasan terdedah terdedah.

2. Kekuatan Ikatan Antara Muka Tidak Mencukupi

Permukaan dinding dalam yang melengkung mengehadkan ruang pengoptimuman parameter proses pemendapan. Kekuatan ikatan antara salutan dan substrat grafit sukar untuk mencapai tahap yang sama dengan permukaan luar, dan retakan mikro atau pengelupasan boleh berlaku dengan mudah semasa kitaran haba.

3. Kebersihan Bor Dalaman yang Tidak Terkawal

Jika struktur berliang substrat grafit tidak dimeterai sepenuhnya oleh salutan, zarah karbon dan kekotoran logam akan dibebaskan pada suhu tinggi. Setelah kekotoran tertanggal, ia secara langsung menyebabkan perbezaan warna dan kecacatan zarah pada permukaan wafer, mengurangkan hasil pengeluaran dengan teruk.

Dengan memanfaatkan kepakaran teknikalnya yang mendalam yang terkumpul dalam bidang salutan CVD, VETEK telah berjaya mengatasi cabaran pemendapan seragam dan ikatan antara muka salutan SiC CVD pada dinding dalam struktur berongga—daripada pengoptimuman simulasi medan aliran gas kepada kawalan medan suhu pemendapan yang tepat, mewujudkan penyelesaian proses salutan dinding dalam yang lengkap, kedalaman yang memastikan kedalaman salutan dalaman yang teguh, kedalaman salutan yang teguh dan dalam. kebersihan beruang memenuhi piawaian.

Artikel ini akan memberikan analisis mendalam tentang: kesukaran teknikal salutan dinding dalam pin lif berongga, cara keseragaman salutan dinding dalam mempengaruhi hasil wafer, dan nod kawalan utama daripada reka bentuk proses kepada kawalan kualiti dan penghantaran.

II. Apakah Pin AMAT Hollow Lift?

Pin lif berongga AMAT ialah komponen pengendalian wafer ketepatan yang digunakan di dalam peralatan proses semikonduktor. Fungsi utamanya adalah untuk mengangkat dan meletakkan wafer semasa memuatkan, memunggah dan memproses urutan.

Tidak seperti pin angkat pepejal konvensional, reka bentuk berongga menggabungkan rongga dalaman. Struktur ini mengurangkan jumlah keseluruhan bahan dan jisim haba sambil mengekalkan geometri mekanikal yang diperlukan. Walau bagaimanapun, untuk aplikasi semikonduktor, pembuatan pin angkat berongga jauh lebih menuntut daripada pemesinan komponen pepejal konvensional. Ketepatan dimensi kedua-dua permukaan dalam dan luar mesti dikawal dengan ketat, dan ketumpuan antara geometri dalam dan luar adalah amat kritikal. Oleh itu, kedua-dua pemilihan bahan dan proses salutan adalah penting untuk prestasi akhir pin angkat.

Untuk sistem epitaksi AMAT, VETEK Semiconductor menyediakan penyelesaian pin lif berongga AMAT tersuai berdasarkan substrat grafit ketulenan tinggi dan salutan silikon karbida (SiC) CVD padat. Struktur berongga membantu mengurangkan jisim bahan yang tidak diperlukan sambil mengekalkan struktur mekanikal yang diperlukan untuk mengangkat wafer; salutan silikon karbida CVD memberikan ketulenan tinggi, rintangan kimia, dan kestabilan suhu tinggi. Pin angkat AMAT 0200-03201 VETEK direka khusus untuk aplikasi epitaksi silikon 300 mm dan boleh dihasilkan mengikut lukisan pelanggan, dimensi dan keperluan proses.

III. Struktur Pin Lif Berongga AMAT VETEK

VETEK kini menumpukan pada struktur salutan silikon karbida grafit ketulenan tinggi + CVD untuk pin lif berongga AMAT. Proses pembinaan asas ialah:

Substrat grafit ketulenan tinggi → Pemesinan CNC ketepatan → Salutan silikon karbida CVD → Pemeriksaan ketepatan

Substrat grafit menyediakan asas struktur dan sesuai untuk pemesinan ketepatan dinding nipis dan geometri berongga. VETEK biasanya menggunakan bahan grafit gred semikonduktor yang diimport, termasuk bahan daripada SGL Carbon dan Toyo Tanso, bergantung pada keperluan pelanggan. Salutan silikon karbida CVD padat kemudiannya dimendapkan pada permukaan grafit untuk membentuk permukaan kerja gred semikonduktor pelindung.

Mengapa Pilih Grafit sebagai Substrat?

Untuk pin angkat berongga, bahan substrat mesti mencapai keseimbangan antara kebolehmesinan, prestasi terma, kestabilan mekanikal dan keserasian proses salutan. Grafit ketulenan tinggi amat sesuai kerana ia menawarkan ciri-ciri berikut:

• Kestabilan suhu tinggi yang baik

• Pengembangan haba yang rendah

• Kekonduksian haba yang baik

• Ketumpatan yang agak rendah

• Kebolehmesinan yang sangat baik untuk geometri kompleks

• Keserasian dengan proses salutan silikon karbida CVD

Penggunaan grafit juga memungkinkan untuk menghasilkan struktur berongga dan dinding nipis yang kompleks dengan ketepatan tinggi. VETEK mempunyai keupayaan pemesinan CNC ketepatan untuk komponen grafit semikonduktor dan silikon karbida, dengan proses pemesinan dioptimumkan untuk kawalan dimensi dan kualiti permukaan.

IV. Salutan Silikon Karbida CVD: Lapisan Pelindung Kritikal

Salutan silikon karbida CVD adalah salah satu ciri terpenting bagi pin angkat berongga VETEK AMAT. Salutan ini membentuk permukaan silikon karbida padat pada substrat grafit, membantu melindungi grafit asas daripada persekitaran proses.

Ketebalan salutan silikon karbida CVD standard untuk komponen VETEK tersebut adalah lebih kurang100±20 μm. Ketulenan salutan adalah lebih kurang6N / 99.99995%.

Keupayaan teknikal karbida silikon CVD VETEK yang lebih luas termasuk salutan ketulenan tinggi, ketebalan salutan terkawal dan keseragaman ketebalan kelompok-ke-kelompok. Data teknikal menunjukkan bahawa ketulenan salutan silikon karbida CVD berada pada tahap 6N–7N. Untuk projek pin angkat AMAT tertentu, spesifikasi salutan boleh dilaraskan mengikut lukisan pelanggan dan keperluan proses.

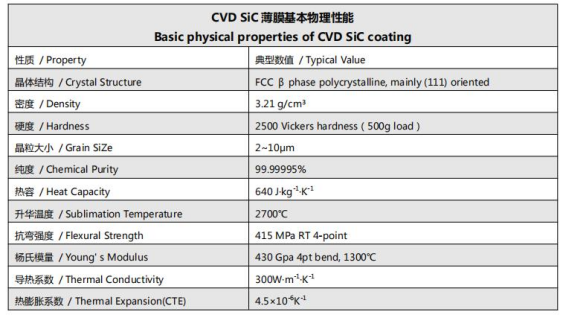

Rajah 2: Sifat fizikal asas salutan SiC CVD

Mengapa Salutan Dinding Dalaman Penting?

Salah satu aspek yang paling mencabar dari segi teknikal bagi pin lif berongga AMAT bukan sekadar menyalut permukaan luar, tetapi mencapai salutan yang stabil dan seragam pada dinding dalam struktur berongga.

Permukaan dalam sukar diakses semasa proses salutan CVD. Berbanding dengan permukaan luar, geometri dalaman memperkenalkan cabaran tambahan dalam aliran gas, keseragaman pemendapan, kawalan ketebalan salutan dan ketekalan proses. Oleh itu, kualiti salutan dinding dalam boleh menjadi faktor pembezaan yang penting di kalangan pembekal.

VETEK mempunyai pengalaman dalam salutan silikon karbida CVD bagi struktur berongga dan memberi penekanan khusus pada permukaan dalam. Salutan dinding dalam yang dikawal dengan baik membantu mengekalkan lapisan silikon karbida pelindung di seluruh struktur berongga, dan bukannya membiarkan grafit dalaman terdedah kepada persekitaran proses. Ini amat penting apabila pin lif beroperasi dalam ruang proses semikonduktor bersuhu tinggi dan agresif secara kimia.

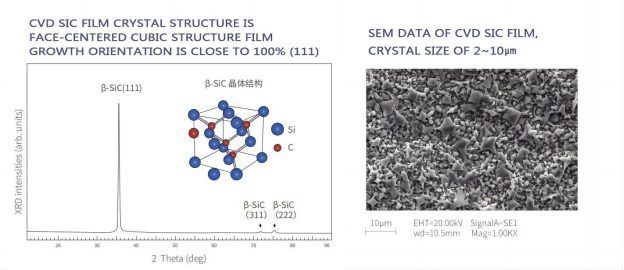

Rajah 3: Struktur kristal mikroskopik salutan silikon karbida CVD

V. Kelebihan Utama VETEK AMAT Hollow Lift Pins

Sistem bahan ketulenan tinggi:Gabungan grafit ketulenan tinggi dan karbida silikon CVD ketulenan tinggi direka untuk persekitaran semikonduktor di mana kawalan pencemaran adalah kritikal. Bergantung pada spesifikasi yang dipilih, ketulenan salutan silikon karbida CVD ialah 6N.

Salutan silikon karbida standard 100±20 μm:Ketebalan salutan standard VETEK adalah kira-kira 100±20 μm, memberikan ketebalan salutan praktikal untuk komponen proses semikonduktor, manakala penyesuaian tersedia mengikut keperluan pelanggan.

Keupayaan salutan dinding dalam yang sangat baik:Untuk komponen berongga, salutan dinding dalam adalah salah satu bahagian yang lebih sukar dalam proses pembuatan. VETEK telah membangunkan proses salutan yang mampu mencapai liputan berkualiti tinggi pada dinding dalaman pin lif berongga, daripada simulasi medan aliran gas kepada kawalan medan suhu, memastikan ketebalan salutan yang konsisten, ikatan yang kukuh.

Kestabilan suhu tinggi:Kedua-dua substrat grafit dan salutan silikon karbida CVD adalah sesuai untuk persekitaran proses semikonduktor suhu tinggi. Lapisan karbida silikon CVD memberikan perlindungan tambahan terhadap serangan kimia dan degradasi permukaan. Data filem silikon karbida CVD VETEK menyenaraikan kekonduksian terma yang tinggi, pengembangan haba yang rendah dan suhu pemejalwapan kira-kira 2700 °C, menunjukkan bahawa bahan itu sesuai untuk menuntut aplikasi suhu tinggi.

Rintangan kimia dan kakisan:Permukaan karbida silikon CVD yang padat menawarkan rintangan kakisan yang lebih baik daripada grafit kosong dan boleh menahan gas proses yang agresif dan persekitaran pembersihan kimia. Ini membantu mengurangkan degradasi substrat dan mengekalkan permukaan komponen yang lebih stabil sepanjang kitaran proses berulang.

Pemesinan dan penyesuaian ketepatan:Pin lif berongga memerlukan kawalan tepat diameter luar, diameter dalam, ketebalan dinding, panjang dan konsentrik. VETEK menggabungkan pemesinan ketepatan CNC dengan proses salutan CVD untuk mengeluarkan komponen semikonduktor yang kompleks mengikut lukisan pelanggan. Pin angkat boleh dibuat mengikut:

• Lukisan pelanggan

• Komponen sampel

• Spesifikasi dimensi

• Ketebalan salutan yang diperlukan

• Gred grafit yang diperlukan

• Keperluan proses tertentu

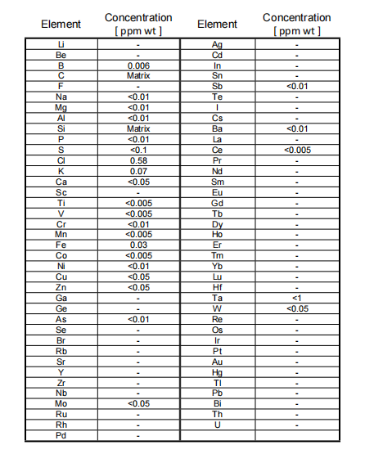

Rajah 4: Laporan ujian ketulenan GDMS salutan silikon karbida CVD

VI. Aplikasi Biasa

Epitaksi silikon:Pin angkat digunakan untuk mengangkat wafer, meletakkan dan memindahkan dalam peralatan epitaksi. Produk AMAT 0200-03201 sedia ada VETEK diletakkan secara khusus untuk aplikasi epitaksi silikon 300 mm.

Sistem pengendalian wafer:Pin angkat boleh berfungsi sebagai komponen pengendalian wafer ketepatan untuk aplikasi yang memerlukan kestabilan suhu tinggi, ketepatan dimensi dan kawalan pencemaran. Pin angkat wafer dengan badan tiub berongga boleh meminimumkan kehilangan haba setempat dengan berkesan, dengan itu mengurangkan tanda pin yang biasa dilihat pada bahagian belakang wafer dalam proses suhu tinggi (seperti pertumbuhan epitaxial atau penyepuhlindapan). Membentuk rongga berongga di dalam badan pin angkat mengurangkan jisim haba dan meningkatkan keseragaman suhu wafer.

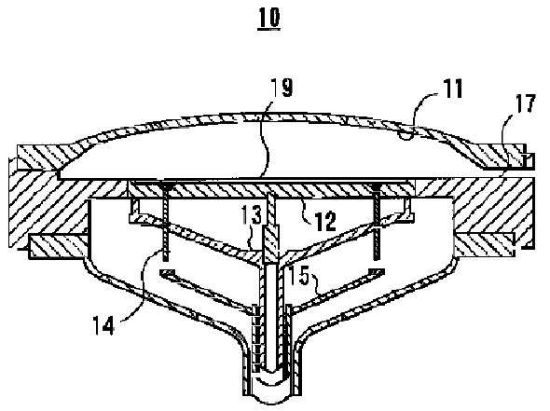

Rajah 5: Skema prinsip yang menggunakan pin lif berongga mengurangkan jisim haba dan meningkatkan keseragaman suhu wafer

Peralatan proses semikonduktor:Berdasarkan lukisan dan sampel pelanggan, komponen grafit + karbida silikon CVD serupa boleh dibangunkan untuk platform peralatan semikonduktor lain. Portfolio produk semikonduktor VETEK meliputi epitaksi silikon, epitaksi silikon karbida, MOCVD, RTP/RTA, goresan dan proses semikonduktor lain.



VII. Proses Pengilangan: Nod Kawalan Utama daripada Reka Bentuk Proses kepada Kawalan Kualiti dan Penghantaran

Pengeluaran pin lif berongga AMAT melibatkan beberapa langkah kritikal, setiap satunya secara langsung mempengaruhi kebolehpercayaan produk akhir dan hasil wafer:

1. Pemilihan bahan grafit— Pilih gred grafit ketulenan tinggi yang sesuai (SGL Carbon atau Toyo Tanso, dsb.) mengikut dimensi, prestasi terma dan keperluan ketulenan pelanggan.

2. Pemesinan CNC ketepatan— Mesinkan grafit kosong ke dalam geometri berongga yang diperlukan. Perhatian khusus diberikan kepada diameter dalam, diameter luar, ketebalan dinding, panjang, dan ketumpuan.

3. Penyediaan permukaan— Komponen grafit yang dimesin menjalani pembersihan dan penyediaan permukaan sebelum salutan CVD.

4. Salutan silikon karbida CVD— Simpan lapisan silikon karbida CVD padat pada substrat grafit. Ketebalan salutan standard adalah lebih kurang 100±20 μm, dengan ketulenan salutan 6N mengikut spesifikasi yang dipilih.

5. Salutan permukaan dalam (langkah teknikal kritikal)— Untuk pin lif berongga, dinding dalam diproses dengan teliti untuk mencapai liputan salutan silikon karbida yang stabil. Melalui pengoptimuman simulasi medan aliran gas dan kawalan medan suhu pemendapan yang tepat, ketebalan salutan yang konsisten dari pelabuhan ke bahagian dalam lubang, ikatan teguh, dan kebersihan lubang dalaman yang memenuhi standard dipastikan.

6. Pemeriksaan — Komponen siap menjalani pemeriksaan untuk ketepatan dimensi, keadaan salutan dan keperluan lain yang ditentukan pelanggan sebelum penghantaran.

Keupayaan pengeluaran VETEK meliputi penulenan, pemesinan CNC, salutan CVD dan pemeriksaan, menyediakan rantaian pembuatan bersepadu untuk komponen berasaskan karbon semikonduktor.

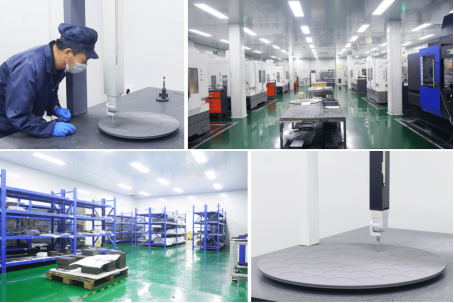

Rajah 6: Pengeluaran bahan semikonduktor VETEK dan asas pemesinan ketepatan

VIII. Contoh Masa Utama

Masa utama biasa untuk sampel pin angkat berongga AMAT tersuai adalah sepantas kira-kira 20 hari. Masa penghantaran sebenar mungkin berbeza bergantung pada kerumitan lukisan, pemilihan bahan, keperluan salutan, kuantiti dan keperluan pemeriksaan. Untuk pesanan berulang atau produk yang sudah layak, jadual pengeluaran boleh dirundingkan secara berasingan mengikut ramalan pelanggan dan tarikh penghantaran yang diperlukan.

Rajah 7: pembungkusan produk pin lif berongga VETEK AMAT



IX. Mengapa Memilih Pin AMAT Hollow Lift VETEK?

VETEK menyepadukan perolehan bahan grafit, pemesinan ketepatan, salutan silikon karbida CVD, dan pembuatan komponen semikonduktor ke dalam proses pengeluaran bersepadu. Keupayaan utama termasuk:

• Substrat grafit ketulenan tinggi (SGL Carbon / Toyo Tanso, dsb.)

• Ketulenan salutan silikon karbida CVD 6N

• Ketebalan salutan standard 100±20 μm

• Pemesinan struktur berongga

• Salutan karbida silikon CVD dinding dalaman (keupayaan membezakan teras)

• Pemesinan CNC ketepatan

• Penyelesaian pin lif wafer yang serasi dengan AMAT

• Sampel masa utama sepantas kira-kira 20 hari

VETEK meliputi rantaian teknikal lengkap pembangunan peralatan CVD, pembangunan proses CVD, pemesinan ketepatan CNC dan penulenan, disokong oleh pusat R&D khusus dan kemudahan pengeluaran bahan semikonduktor.

X. Soalan Lazim (FAQ)

S1: Apakah ketebalan salutan silikon karbida CVD standard bagi pin angkat berongga VETEK AMAT?

Ketebalan salutan standard adalah lebih kurang 100±20 μm. Ketebalan khusus boleh dilaraskan mengikut lukisan pelanggan dan keperluan proses.

S2: Apakah tahap ketulenan yang boleh dicapai oleh salutan silikon karbida CVD?

Bergantung pada spesifikasi yang dipilih, ketulenan salutan adalah lebih kurang 6N (99.99995%). Platform karbida silikon CVD VETEK beroperasi secara rutin pada tahap 6N–7N.

S3: Mengapa salutan dinding dalam adalah kritikal untuk pin angkat berongga?

Geometri dalaman sukar disalut secara seragam. Liputan karbida silikon dinding dalaman berkualiti tinggi menghalang substrat grafit daripada terdedah kepada suhu tinggi, persekitaran proses aktif kimia dan merupakan faktor pembezaan utama untuk kebolehpercayaan jangka panjang. Keseragaman lapisan dalam dinding secara langsung berkaitan dengan kebersihan lubang dalaman dan hasil wafer.

S4: Bolehkah VETEK mengeluarkan mengikut lukisan atau sampel OEM saya?

ya. VETEK boleh mengeluarkan mengikut lukisan pelanggan, nombor bahagian OEM (seperti AMAT 0200-03201), komponen sampel, spesifikasi dimensi, gred grafit yang diperlukan dan keperluan salutan.

S5: Apakah masa memimpin sampel biasa?

Masa petunjuk sampel biasa adalah sepantas kira-kira 20 hari. Penghantaran sebenar bergantung pada kerumitan lukisan, pemilihan bahan, keperluan salutan, kuantiti dan keperluan pemeriksaan.

XI. Ringkasan

Walaupun pin angkat berongga AMAT adalah komponen semikonduktor yang agak kecil, keperluan pembuatannya jauh dari mudah. Geometri dinding nipis, keperluan konsentrik yang ketat, operasi suhu tinggi, kawalan pencemaran, dan gabungan salutan permukaan dalam menjadikannya komponen proses semikonduktor khusus.

Penyelesaian semasa VETEK menggunakan grafit ketulenan tinggi dengan salutan silikon karbida CVD, menggabungkan kebolehmesinan dan ciri terma grafit dengan ketulenan tinggi, rintangan kimia dan kestabilan suhu tinggi karbida silikon CVD. Dengan ketebalan salutan standard 100±20 μm, ketulenan sehingga 6N, pilihan bahan grafit SGL dan Toyo Tanso, dan keupayaan salutan dinding dalam, VETEK boleh menyediakan penyelesaian pin lif berongga AMAT tersuai untuk pengendalian wafer semikonduktor dan aplikasi epitaksi silikon.

Bagi pelanggan yang mencari pembekal alternatif bagiAMAT 0200-03201 pin angkat wafer berongga,ataukomponen semikonduktor grafit bersalut silikon karbida lain,VETEK boleh menilai lukisan atau sampel dan menyediakan penyelesaian pembuatan tersuai.
