CVD TAC Coating Wafer Carrier

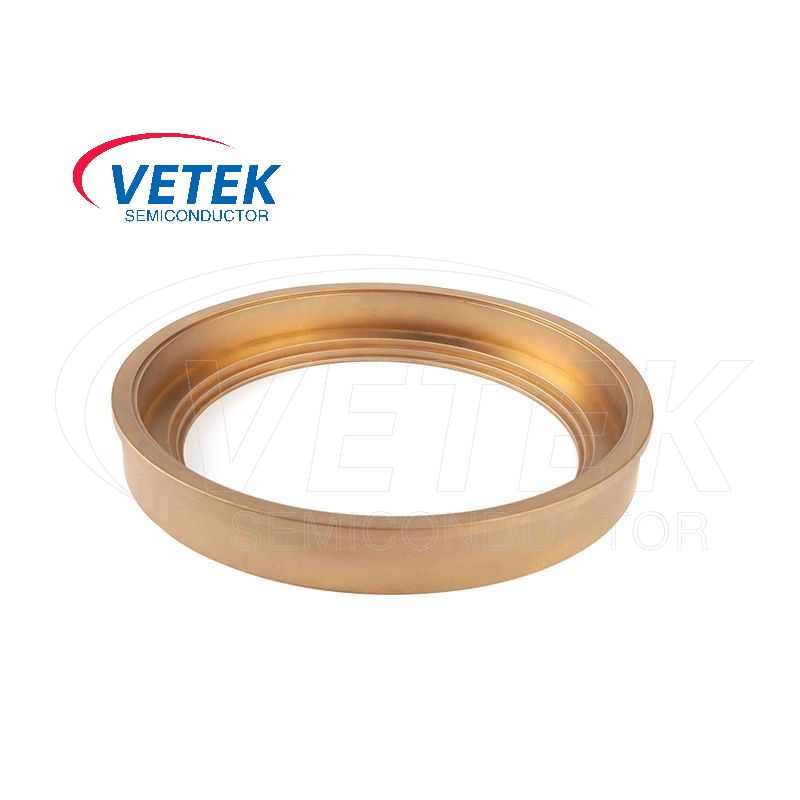

Semasa proses pembuatan semikonduktor, Vetek Semiconductor'sCVD TAC Coating Wafer Carrieradalah dulang yang digunakan untuk membawa wafer. Produk ini menggunakan proses pemendapan wap kimia (CVD) untuk melapisi lapisan salutan TAC di permukaanSubstrat pembawa wafer. Lapisan ini dapat meningkatkan rintangan pengoksidaan dan kakisan pembawa wafer, sambil mengurangkan pencemaran zarah semasa pemprosesan. Ia adalah komponen penting dalam pemprosesan semikonduktor.

Tawaran semikonduktorCVD TAC Coating Wafer Carrierterdiri daripada substrat dan aSalutan Tantalum Carbide (TAC).

Ketebalan salutan karbida Tantalum biasanya dalam julat 30 mikron, dan TAC mempunyai titik lebur setinggi 3,880 ° C sambil memberikan kakisan yang sangat baik dan rintangan haus, antara sifat -sifat lain.

Bahan asas pembawa diperbuat daripada grafit kemelut tinggi ataukarbida silikon (sic), dan kemudian lapisan TAC (kekerasan KNOOP sehingga 2000HK) disalut di permukaan melalui proses CVD untuk meningkatkan rintangan kakisan dan kekuatan mekanikal.

Semasa proses wafer, vetek semikonduktorCVD TAC Coating Wafer CarrierBoleh memainkan peranan penting berikut:

1. Perlindungan wafer

Perlindungan Fizikal Pembawa berfungsi sebagai penghalang fizikal antara wafer dan sumber kerosakan mekanikal luaran. Apabila wafer dipindahkan antara peralatan pemprosesan yang berbeza, seperti di antara ruang kimia - pemendapan wap (CVD) dan alat etsa, mereka terdedah kepada calar dan kesan. Pembawa wafer salutan TAC CVD mempunyai permukaan yang agak keras dan licin yang dapat menahan daya pengendalian yang normal dan mencegah hubungan langsung antara objek wafer dan kasar atau tajam, dengan itu mengurangkan risiko kerosakan fizikal kepada wafer.

Perlindungan kimia TAC mempunyai kestabilan kimia yang sangat baik. Semasa pelbagai langkah rawatan kimia dalam proses wafer, seperti etsa basah atau pembersihan kimia, salutan CVD TAC dapat menghalang agen kimia dari datang ke hubungan langsung dengan bahan pembawa. Ini melindungi pembawa wafer dari kakisan dan serangan kimia, memastikan bahawa tiada bahan cemar yang dilepaskan dari pembawa ke wafer, dengan itu mengekalkan integriti kimia permukaan wafer.

2. Sokongan dan penjajaran

Sokongan yang stabil Pembawa wafer menyediakan platform yang stabil untuk wafer. Dalam proses di mana wafer tertakluk kepada rawatan suhu tinggi atau persekitaran tekanan yang tinggi, seperti dalam relau suhu tinggi untuk penyepuhlindapan, pembawa mesti dapat menyokong wafer sama rata untuk mencegah warping atau retak wafer. Reka bentuk yang betul dan salutan TAC berkualiti tinggi pembawa memastikan pengagihan tekanan seragam merentasi wafer, mengekalkan kebosanan dan integriti strukturnya.

Penjajaran tepat penjajaran yang tepat adalah penting untuk pelbagai proses litografi dan pemendapan. Pembawa wafer direka dengan ciri penjajaran yang tepat. Lapisan TAC membantu mengekalkan ketepatan dimensi ciri -ciri penjajaran ini dari masa ke masa, walaupun selepas pelbagai kegunaan dan pendedahan kepada keadaan pemprosesan yang berbeza. Ini memastikan bahawa wafer diposisikan dengan tepat dalam peralatan pemprosesan, membolehkan corak dan lapisan bahan semikonduktor tepat pada permukaan wafer.

3. Pemindahan haba

Pengagihan haba seragam Dalam banyak proses wafer, seperti pengoksidaan terma dan CVD, kawalan suhu yang tepat adalah penting. Pembawa wafer salutan CVD TAC mempunyai sifat kekonduksian terma yang baik. Ia sama rata boleh memindahkan haba ke wafer semasa operasi pemanasan dan mengeluarkan haba semasa proses penyejukan. Pemindahan haba seragam ini membantu mengurangkan kecerunan suhu merentasi wafer, meminimumkan tekanan haba yang boleh menyebabkan kecacatan dalam peranti semikonduktor yang dibuat di wafer.

Kecekapan pemindahan haba yang dipertingkatkan. Salutan TAC dapat meningkatkan ciri -ciri pemindahan haba keseluruhan pembawa wafer. Berbanding dengan pembawa atau pembawa yang tidak bersalut dengan lapisan lain, permukaan salutan TAC mungkin mempunyai permukaan yang lebih baik - tenaga dan tekstur untuk pertukaran haba dengan persekitaran sekitar dan wafer itu sendiri. Ini menghasilkan pemindahan haba yang lebih cekap, yang dapat memendekkan masa pemprosesan dan meningkatkan kecekapan pengeluaran proses pembuatan wafer.

4. Kawalan pencemaran

Sifat -sifat yang rendah - Lapisan salutan TAC biasanya mempamerkan tingkah laku yang rendah, yang penting dalam persekitaran yang bersih dari proses fabrikasi wafer. Outgassing bahan yang tidak menentu dari pembawa wafer boleh mencemarkan permukaan wafer dan persekitaran pemprosesan, yang membawa kepada kegagalan peranti dan hasil yang dikurangkan. Sifat yang rendah dari salutan CVD TAC memastikan bahawa pembawa tidak memperkenalkan bahan cemar yang tidak diingini ke dalam proses, mengekalkan keperluan kesucian yang tinggi bagi pembuatan semikonduktor.

Zarah - Permukaan Percuma Sifat licin dan seragam salutan CVD TAC mengurangkan kemungkinan generasi zarah pada permukaan pembawa. Zarah boleh mematuhi wafer semasa pemprosesan dan menyebabkan kecacatan dalam peranti semikonduktor. Dengan meminimumkan penjanaan zarah, pembawa wafer salutan TAC membantu meningkatkan kebersihan proses pembuatan wafer dan meningkatkan hasil produk.

Salutan Tantalum Carbide (TAC) pada keratan rentas mikroskopik:

Sifat fizikal asas salutan CVD TAC：

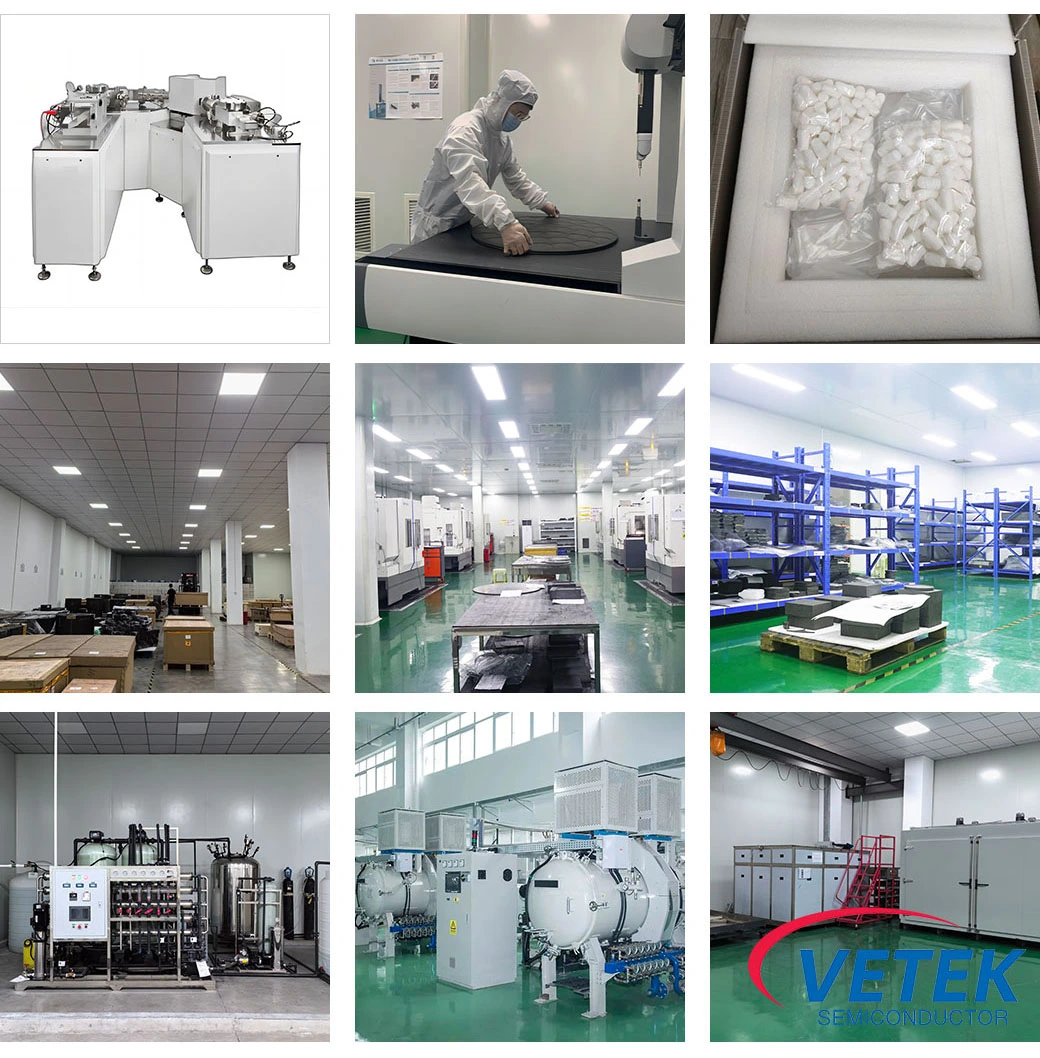

Ia semikonduktorCVD TAC Coating Wafer Carrier Production Shops:
